Johansson Stacker-Destacker 9645KIT (ohne Stromanschluss)

Ungelesener Beitragvon techno-com » 22. August 2014 10:19

Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker)
Shoplink

NEUE Ausführung jetzt ohne Stromanschluss + Dämpfungseinsteller

Immer wieder gibt es Häuser, in denen es nicht möglich ist, eine neue Leitung zu ziehen. Schließen Sie 2 Sat-Signale (Twin LNB, Quad LNB oder vom Multischalter) auf der einen Seite an den Stacker und führen Sie eine Leitung durch das Haus und stecken Sie das Kabel in den Destacker. Der Destacker wandelt die beiden Signale dann wieder zu 2 vollwertigen Signalen um. Die Signale werden Frequenzmäßig hintereinander gelagert. Die Schalter werden in einem Plastikwetterschutzgehäuse mit Montagemöglichkeit ausgeliefert. Der Stacker (im Wetterschutzgehäuse) wird direkt an der Spiegelhalterung montiert. Hier werden die 2 Kabel zu einem zusammengeführt. Der Destacker wird vor den Receivern geschaltet. Hier wird aus einem Kabel wieder in 2 Kabel gesplittet.

Technische Daten STACKER (CONVERTER):
Eingänge: 1x 5-2150 MHz / 1x 950-2150 MHz mit F-High Quality Anschluss
Ausgänge: 5-3550 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Terr. -1 db / Sat: -3db - Converted SAT Pos. 1 (0db): + 6 db / Pos. 2 (10db alt) + 4db (System MIT Verstärker)
Max. Eingangspegel: pos. 1 (0dB) = 88 Pos. 2 (10 dB att.) = 98dbµV
Abmessungen (in mm): Stacker (125 x 115 x 45)

Technische Daten DESTACKER (EMPFÄNGER):
Eingang: 1x 5-3550 MHz mit F-High Quality Anschluss
Ausgänge zu den Receivern: 1x 5-2150 MHz + 1x 950-2150 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Converted SAT: + 5 db (System MIT Verstärker)
Abmessungen (in mm): Destacker (150 x 90 x 40)

Stromverbrauch (für beide Syteme gemeinsam): 160mA max.
Das System ist für Koaxkabel bis 50 m verwendbar
Netzteil optional erhältlich (24V DC / "+" Pol innen - Erhöhung LNB-Stromversorgung)

Lieferumfang:
-Multi Band Converter Stacker + Destacker KIT9645
-Montageanleitung

Grundvoraussetzung dieses Systems sind 2 freie Ausgänge am LNB bzw. am Multischalter (also der eine der bisher benutzt wurde + ein weiterer Ausgang). Wer dies nicht hat der muss sein LNB bzw. seinen Multischalter tauschen (Also z.B. wer nur ein Single- LNB mit einem Ausgang hat müsste mind. ein Twin- LNB mit 2 Ausgängen neu montieren !)

Das System ist DiSEqC A/B-fähig (2-Satelliten-Empfang), d.h. auch verwendbar bei Multischaltern mit Anschluss von 2 Satelliten oder auch bei Systemen die über DiSEqC- Schalter aufgebaut sind !

Es überträgt auch HDTV, UHD und 3D-TV .... !

WICHTIGER HINWEIS: zwischen "Stacker" und "Destacker" sollte/"darf" KEINE Antennendose oder andere Verteilerkomponenten/Verstärker verbaut sein da diese den vom System verwendeten Frequenzbereich (das Stacker-Destacker System arbeitet im Frequenzberich bis zu 3550MHz) nicht voll abdecken ! Ausnahme der spezielle Inline-Verstärker von Global-Invacom der im Frequenzbereich entsprechend arbeitet.


Technisches Datenblatt in der Anlage hier als .pdf zum Download !


Hersteller: Johansson
Typ: KIT9645
EAN/GTIN: 2096450400017
Dateianhänge

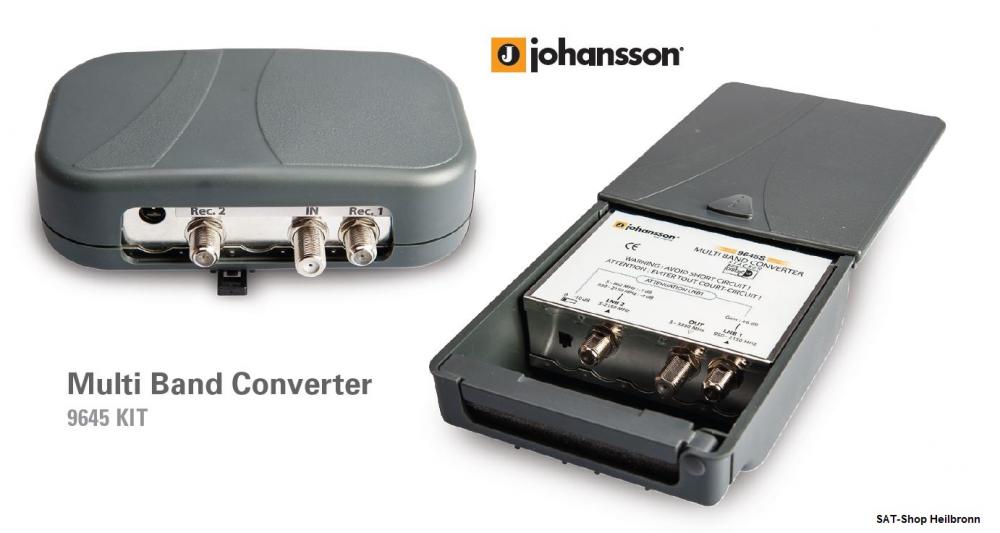

Johansson Stacker-Destacker 9645KIT

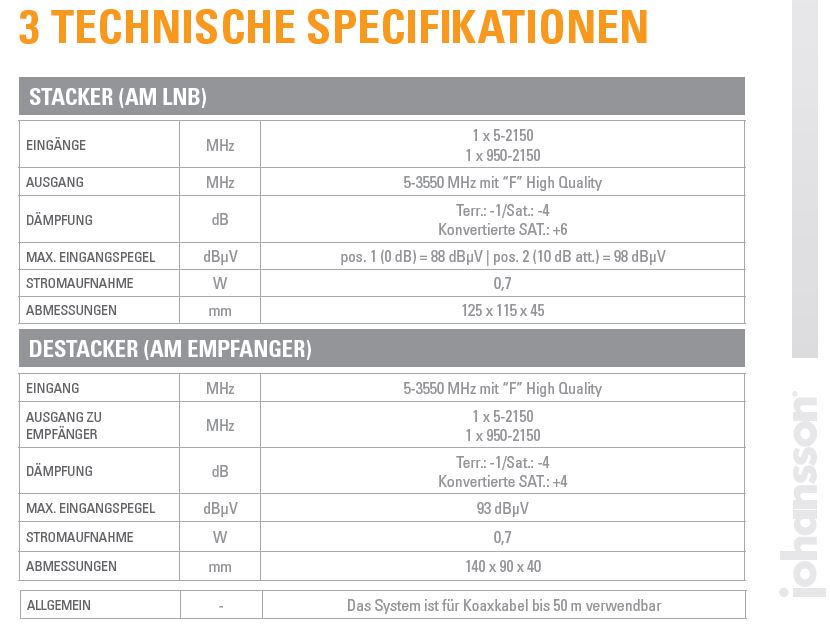

Johansson Stacker-Destacker 9645KIT technische Daten

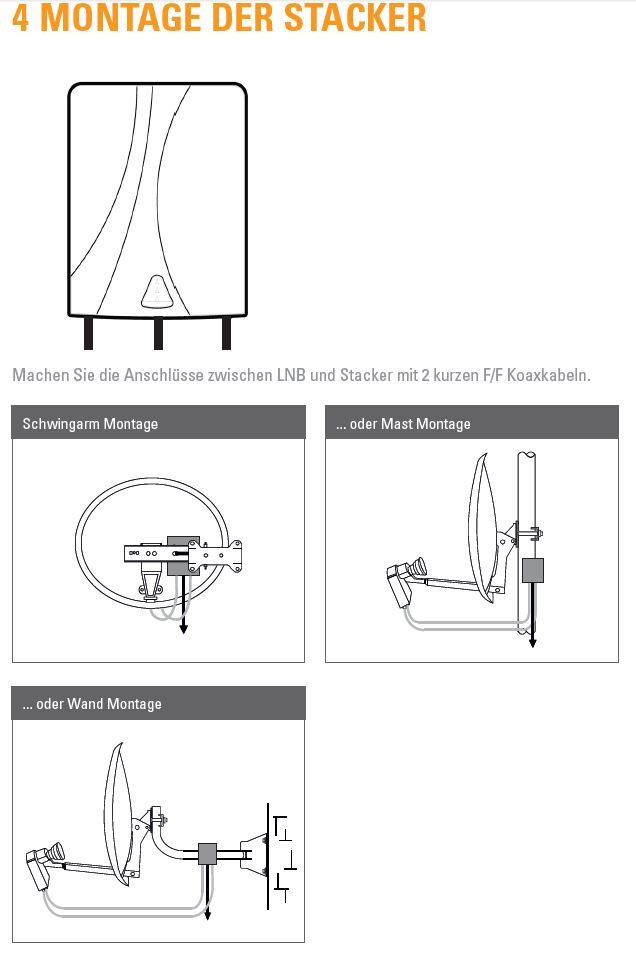

Johansson Stacker-Destacker 9645KIT Montage Stacker

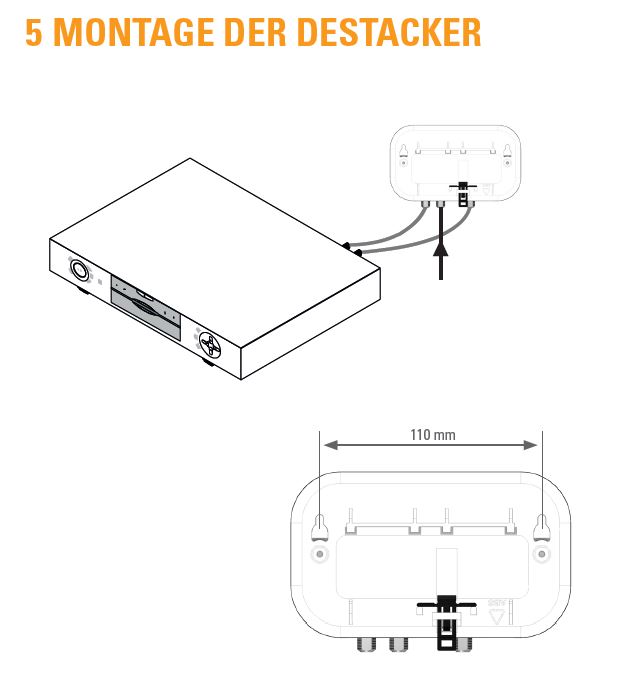

Johansson Stacker-Destacker 9645KIT Montage Destacker

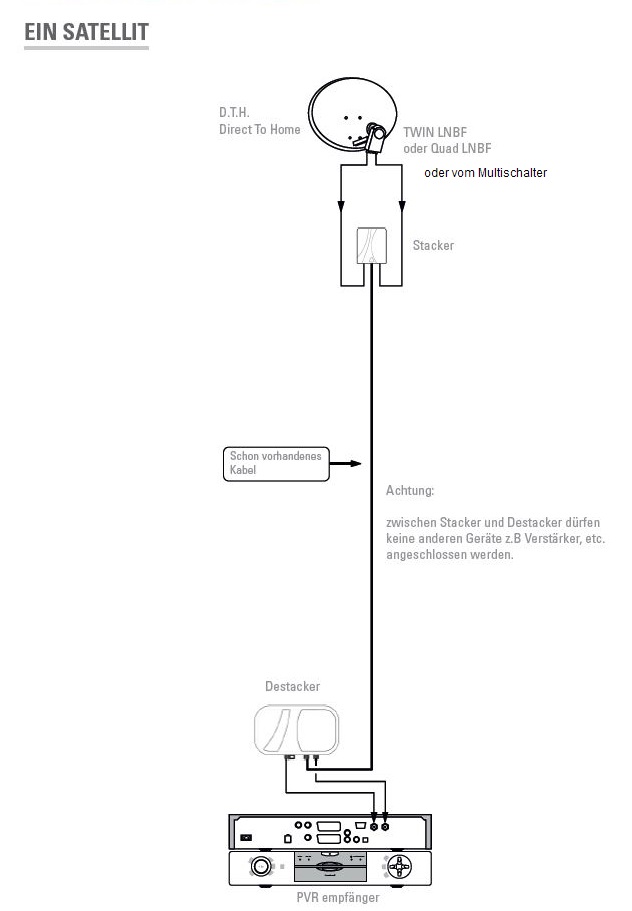

Johansson Stacker-Destacker 9645KIT für 1 Satellit

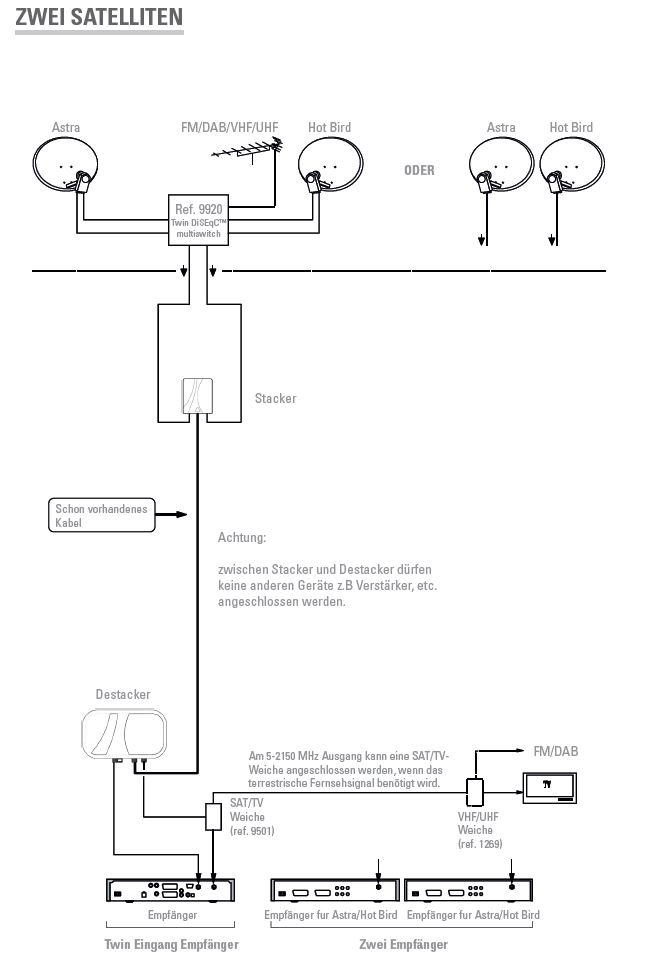

Johansson Stacker-Destacker 9645KIT für 2 Satelliten
Johansson_Stacker-Destacker_9645KIT_Anleitung_Datenblatt.pdf
Johansson Stacker-Destacker 9645KIT Anleitung / Datenblatt
(2.65 MiB) 426-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Johansson Stacker-Destacker 9645KIT (ohne Stromanschluss

Ungelesener Beitragvon techno-com » 6. Februar 2015 07:37

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Johansson Stacker-Destacker 9645KIT (ohne Stromanschluss

Ungelesener Beitragvon techno-com » 18. Juni 2015 14:39

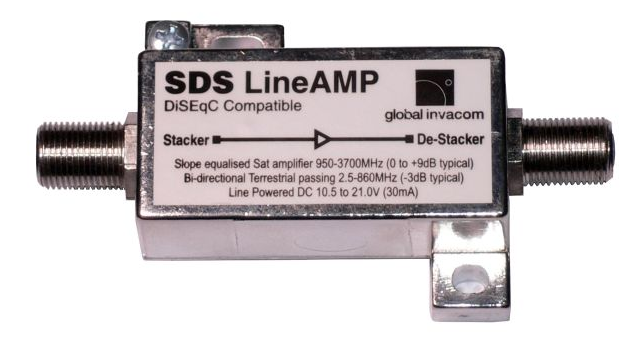

Global-Invacom SDS InLine Verstärker für Stacker-Destacker Einkabelsysteme (2,5...3700 MHz)
Shoplink

Der Invacom SDS Inline Verstärker kann als Nachverstärker in den Ausgang des Stacker eingesetzt werden. Dadurch wird der gesamte Übertragungspegel/Ausgangspegel (= Signalstärke) um ca. 10dB angehoben. Er wird überall dort eingesetzt wo die Leitungslänge größer als 30 Meter ist. Durch den Einsatz des SDS kann die verwendete Zuleitung auf bis zu 60 Meter "verlängert" werden - abhängig aber auch vom verwendeten Koaxkabel und von der Antennendose).

DiSEqC kompatibler Inline Verstärker für Stacker/De-Stacker verlängert die maximale Kabellänge um bis zu 20 Meter.
kompletter Frequenzbereich 2,5..3700 MHz.
Verstärkung im Sat-Bereich ca. 10dB
Spannungsversorgung erfolgt über Stacker/Destacker.

- Übertragungsbereich Terrestrisch: 2,50-860 MHz (Bi-direktional)
- Übertragungsbereich Sat.: 950-3700 MHz
- Verstärkung: Sat typ. 10dB / Terrestrisch typ. -3dB
- DiSEqC kompatibel
- Spannungsversorgung: 10,5V bis 21,0V (30mA) - Versorgung über Netzteil vom De-Stacker


Passende Geräte: z.B. Johansson KIT 9640/9645 + Astro SEV Twin Plus + Global Invacom OC Stacker + Global GLO100 und alle baugleichen wie Jaeger/Doebis


Hersteller: Global-Invacom
Typ: SDS Inline Verstärker
EAN: 5029283002674
