Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)

Ungelesener Beitrag von techno-com »

Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)
Shoplink

Mit diesem Produkt kann man per Wideband/Breitband LNB (nur 2 Kabel !!) umsetzen auf Standard Quattro-LNB Versorgung.
An seinen Ausgängen stehen also die 4 Ebenen VH, HH; HL und VL voll zur Verfügung um ein Bauteil zu versorgen das diese benötigt.

- konvertiert ein Wideband LNB (V,H) in Quattro-LNB (VL, HL, VH, HH)
- DC pass through auf dem Ausgang VL für die Wideband-LNB Spannungsversorgung
- Ideal für Systeme/Multischalter von z.B. Jultec die immer zwingend eine Quattro-LNB Versorgung benötigen (Einkabel JRS/JPS oder Legacy JRM Multischalter)

WICHTIG !
Es werden nur Breitband-LNBs in Versorgung von diesem Bauteil mit einer LOF von 10.41GHz unterstützt !
Dur-Line (+Ultra WB2) und Inverto (SP-IDLP-WDB01-OOPRO-OPP) Breitband LNBs eignen sich NICHT dafür.
Diese haben eine LOF von 10.40GHz.

Eingänge - 2
Eingangs-Frequenz MHz 290 - 2340
Ausgänge - 4
Ausgangs Frequenz MHz 950 - 2150
Conversion Gain dB typical 0
Eingangs-Pegelbereich dBµV 54 to 84
Entkopplung dB 26
Stromverbrauch mA 150 @ 20 VDC
DC Eingang VDC 10 - 20
Abmessungen mm 90 x 80 x 40


Hersteller: Johansson/Unitron
Typ: 9646
EAN: 2096460000016
Dateianhänge

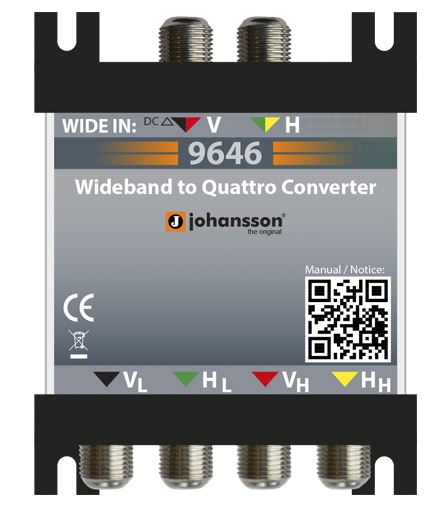

9646_Johansson_Unitron_Wideband-Converter_Quattro-LNB-Output_Hardware
9646_Johansson_Unitron_Wideband-Converter_Quattro-LNB-Output_Hardware

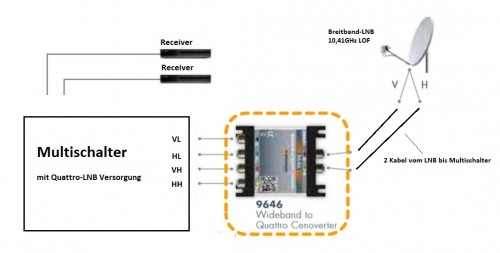

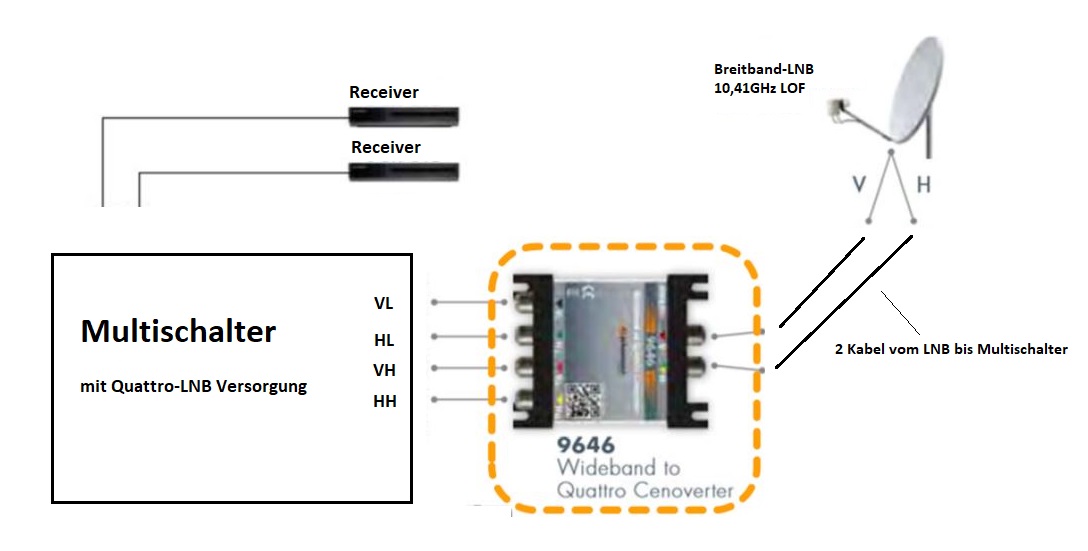

9646_Johansson_Unitron_Wideband-Converter_Anwendungsbeispiel
9646_Johansson_Unitron_Wideband-Converter_Anwendungsbeispiel

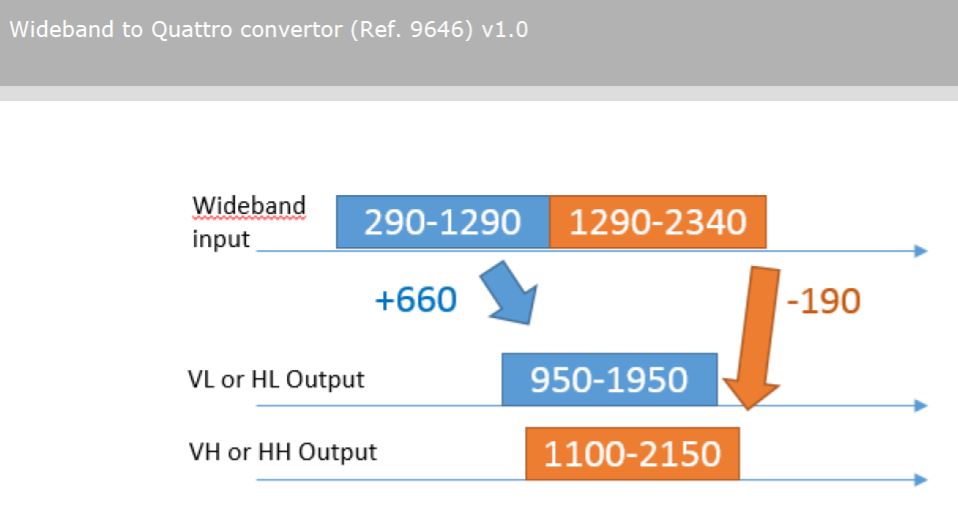

9646_Johansson_Unitron_Wideband-Converter_Quattro-LNB-Output
9646_Johansson_Unitron_Wideband-Converter_Quattro-LNB-Output

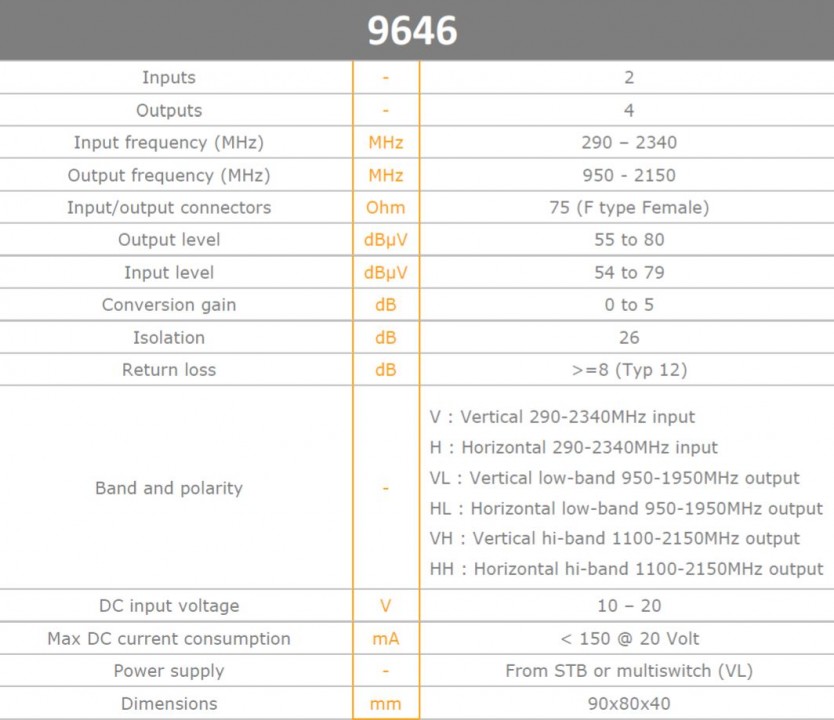

9646_Johansson_Unitron_Wideband-Converter_technische-Daten
9646_Johansson_Unitron_Wideband-Converter_technische-Daten
9646_Johansson_Unitron_Wideband-Converter_technische-Daten1
9646_Johansson_Unitron_Wideband-Converter_technische-Daten1
Johansson_Unitron_9646_Wideband-Quattro-LNB-Umsetzer_Anleitung_ENG.pdf
Johansson_Unitron_9646_Wideband-Quattro-LNB-Umsetzer_Anleitung_ENG
(307.68 KiB) 148-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 20641
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 442 Mal
Danksagung erhalten: 511 Mal
Kontaktdaten:

Re: Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)

Ungelesener Beitrag von techno-com »

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20641
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 442 Mal
Danksagung erhalten: 511 Mal
Kontaktdaten:

Re: Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)

Ungelesener Beitrag von techno-com »

Ein riesen Beitrag mit einem Anwendungsbeispiel im Mix-Aufbau von Unicable EN50494 / JESS EN50607 + zusätzlich noch Legacy-Versorgungen dazu ....

Planung Sat-Anlage Wideband / Legacy
Dateianhänge

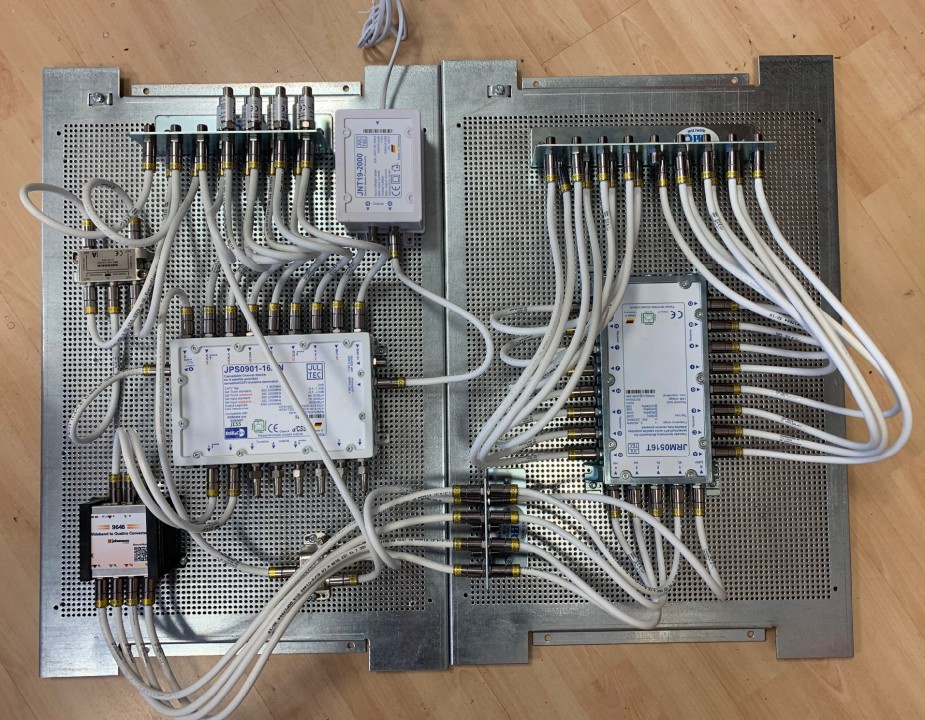

Breitband-LNB_Planung_Jultec_Johansson_Unitron_9646-Legacy
Breitband-LNB_Planung_Jultec_Johansson_Unitron_9646-Legacy
