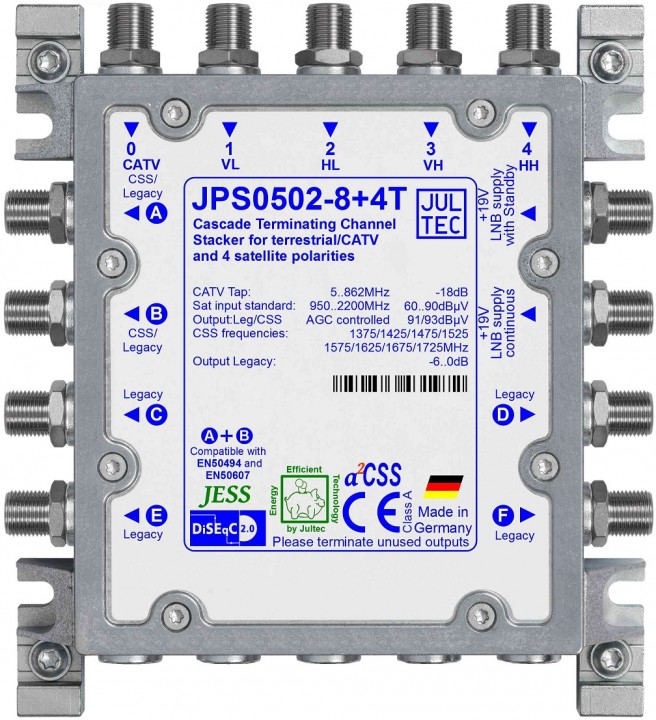

Jultec JPS0502-8+4T Unicable-Multischalter (2x8 UBs/IDs/Umsetzungen + 4x Legacy)

Ungelesener Beitragvon techno-com » 3. Juni 2016 13:51

Jultec JPS0502-8+4T Unicable-Multischalter (2x8 UBs/IDs/Umsetzungen + 4x Legacy)
Shoplink

Produktbeschreibung:
Der JPS0502-8+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für ein Satellitensystem. Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich - bitte bei Bedarf extra mit bestellen (z.B. Jultec JNT19-2000).

Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander acht Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je acht Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger ohne Einkabelsteuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).

Der JPS0502-8+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden)

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

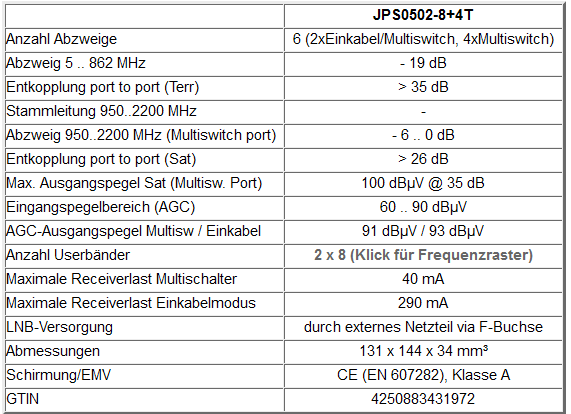

JultecJPS0502-8+4T_technische-Daten

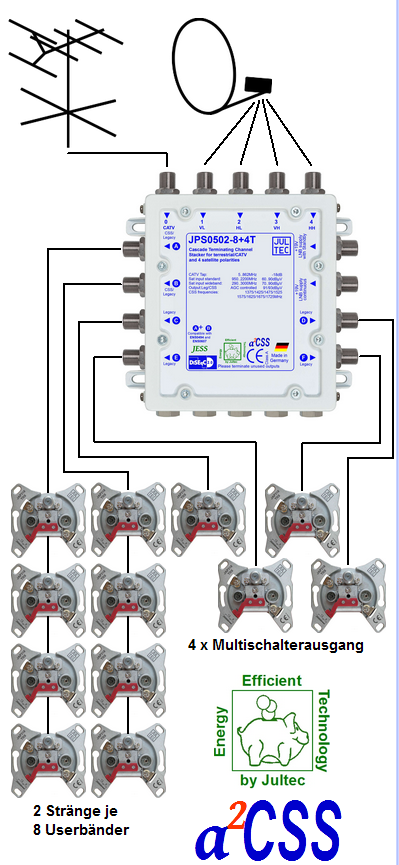

JultecJPS0502-8+4T_Anwendungsbeispiel


Hersteller: Jultec
Typ: JPS0502-8+4T
EAN: 4250883431972
Dateianhänge

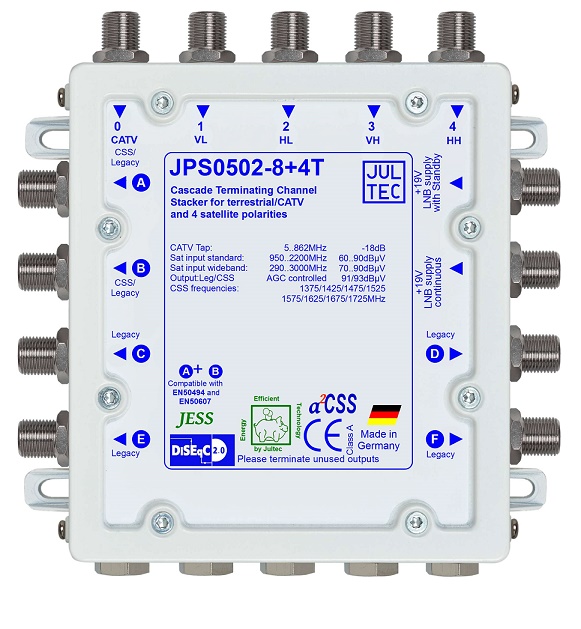

JultecJPS0502-8+4T
Jultec_a2CSS_Logo

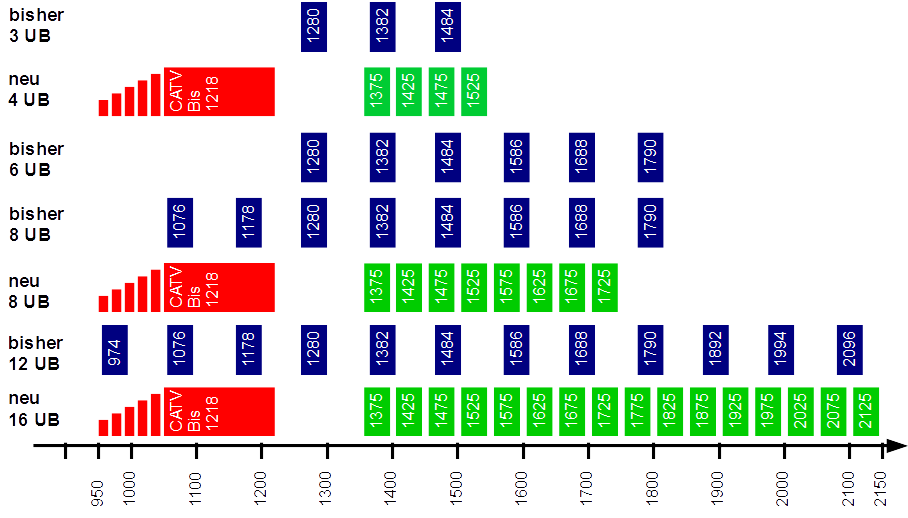

Jultec_UB-Pattern_Umsetzungen_Frequenzraster


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Jultec JPS0502-8+4T Unicable-Multischalter (2x8 UBs/IDs/Umsetzungen + 4x Legacy)

Ungelesener Beitragvon techno-com » 17. August 2016 15:51

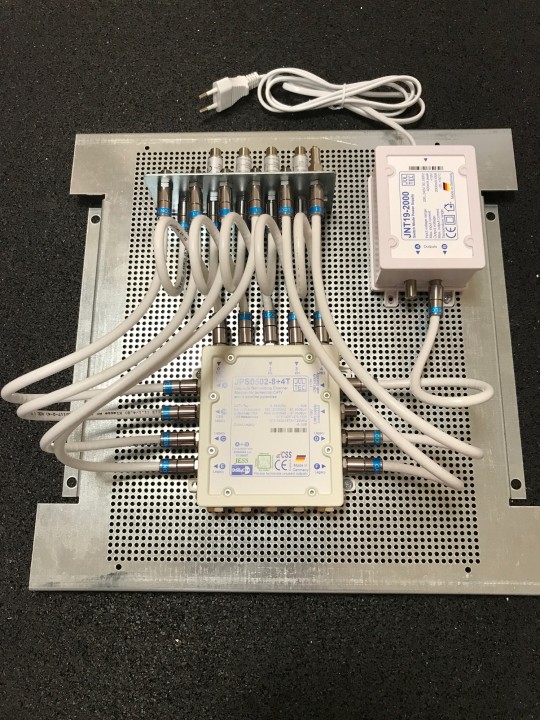

Hier ein Beispiel für einen Potentialausgleich-Voraufbau auf Lochblechplatte 40x40cm incl. DVB-T2 Einspeisung.

Stückliste:
Lochblechplatte 40x40cm
Jultec JPS0502-8+4T
Jultec JMA111-3
Jultec JNT19-2000
11er Erdungswinkel
5x Überspannungsschutz (Varistor)
2x F-Endwiderstand DC-entkoppelt (Abschluss nicht belegte terrestrische Eingänge am JMA111-3 - DAB + UKW abgeschlossen)
7x Patchkabel 30cm
7x Patchkabel 50cm
Dateianhänge
JultecJPS0502-8+4T_JMA111-3AN_DVB-T2-Einspeisung_Vormontage_Potentialausgleich_Lochblechplatte.jpg
JultecJPS0502-8+4T_JMA111-3AN_DVB-T2-Einspeisung_Vormontage_Potentialausgleich_Lochblechplatte
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Jultec JPS0502-8+4T Unicable-Multischalter (2x8 UBs/IDs/Umsetzungen + 4x Legacy)

Ungelesener Beitragvon techno-com » 24. September 2016 11:54

Hier ein Beitrag aus dem Forum der so einen Aufbau ganz genau jetzt auch im Bild zeigt => Erweiterung SAT-Anlage für drei Haushalte
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Jultec JPS0502-8+4T Unicable-Multischalter (2x8 UBs/IDs/Umsetzungen + 4x Legacy)

Ungelesener Beitragvon techno-com » 9. August 2017 11:21

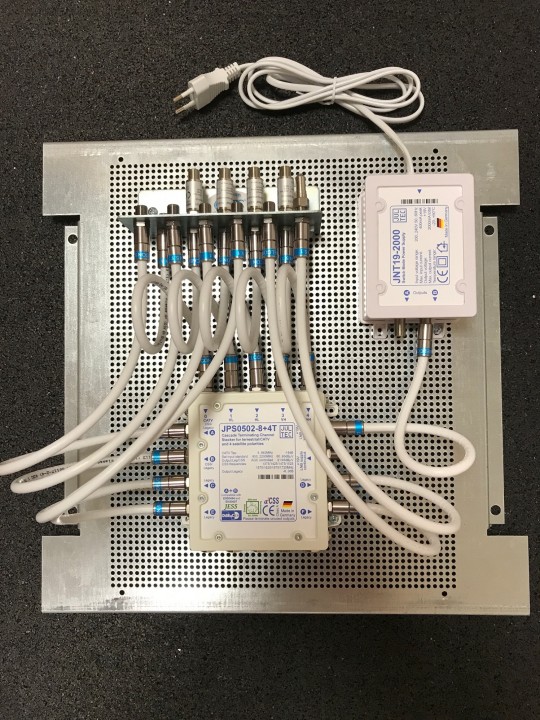

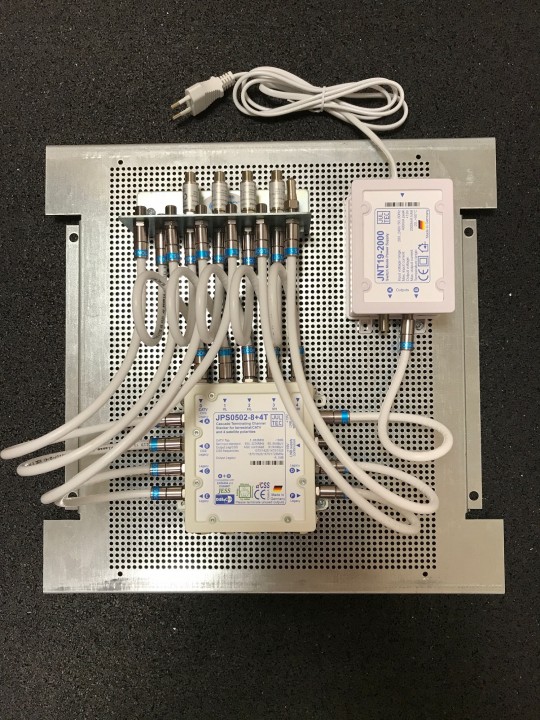

Ein weiterer Beitrag mit Bild der hier rein passt :superman:

Quelle: Umrüstung Einfamilienhaus Unitymedia -> Sat
Dateianhänge
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (1).JPG
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (1)
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (2).JPG
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (2)
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (3).JPG
Jultec_JPS0502-8+4T_Lochblechplatte_Potentialausgleich_JNT19-2000-Netzteil_Ueberspannungsschutz (3)
