Jultec JPS0506-8M/T Unicable-Multischalter (6x8 UBs/IDs/Umsetzungen)

Ungelesener Beitrag von techno-com »

Jultec JPS0506-8M/T Unicable-Multischalter (6x8 UBs/IDs/Umsetzungen)
Shoplink

Bei den Geräten JPS0506-8M und JPS0506-8T handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der sechs Ausgänge stehen je acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-Receiver oder 2 Quad-Receiver oder 1 Octo-Receiver - wie z.B. VU+ Solo 4k mit ihren FBC-Tunern) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Der JPS0506-8M/T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden)

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

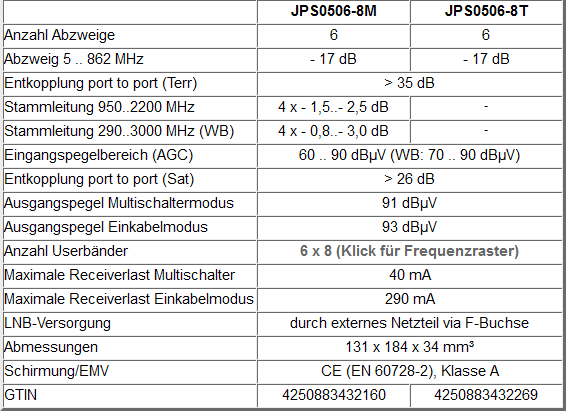

Jultec JPS0506-8T/M technische Daten
Jultec JPS0506-8T/M technische Daten



Hersteller: Jultec
Typ: JPS0506-8M/T
EAN: 4250883432160 + 4250883432269
Dateianhänge

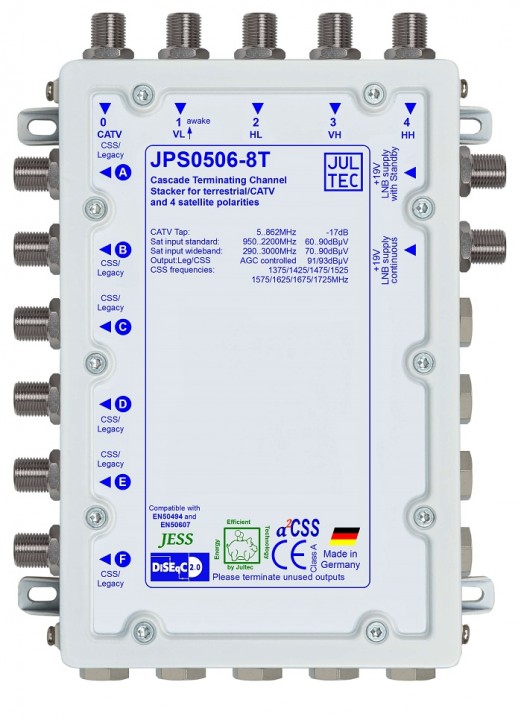

Jultec JPS0506-8T
Jultec JPS0506-8T

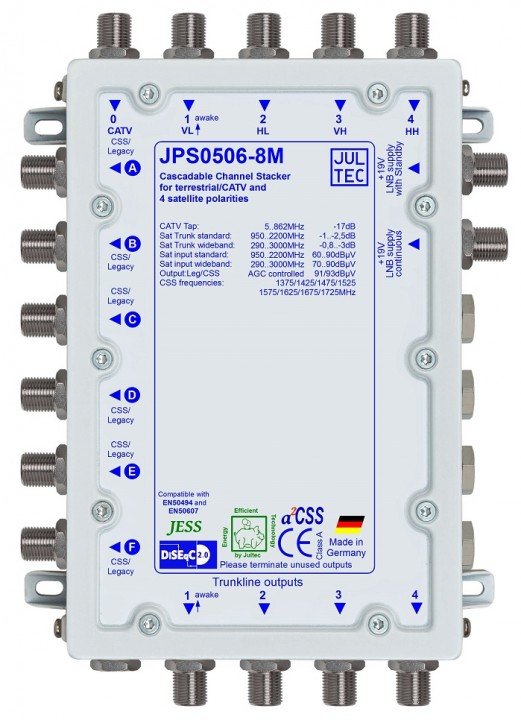

Jultec JPS0506-8M
Jultec JPS0506-8M
Jultec_a2CSS_Logo
Jultec_a2CSS_Logo
Jultec_UB-Pattern_Umsetzungen_Frequenzraster
Jultec_UB-Pattern_Umsetzungen_Frequenzraster


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 20447
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 438 Mal
Danksagung erhalten: 506 Mal
Kontaktdaten:

Re: Jultec JPS0506-8M/T Unicable-Multischalter (6x8 UBs/IDs/Umsetzungen)

Ungelesener Beitrag von techno-com »

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20447
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 438 Mal
Danksagung erhalten: 506 Mal
Kontaktdaten:

Re: Jultec JPS0506-8M/T Unicable-Multischalter (6x8 UBs/IDs/Umsetzungen)

Ungelesener Beitrag von techno-com »

Guter Beitrag der solche Aufbauten erklären sollte, hier allerdings nur mit einem JPS0504-16MN Schalter (also 2 Ausgängen weniger als dieser Schalter hier hätte)
Kaufberatung: MFH 6 Wohneinheiten und 20 Teilnehmer, Umrüstung Kabel auf SAT
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20447
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 438 Mal
Danksagung erhalten: 506 Mal
Kontaktdaten:

Re: Jultec JPS0506-8M/T Unicable-Multischalter (6x8 UBs/IDs/Umsetzungen)

Ungelesener Beitrag von techno-com »

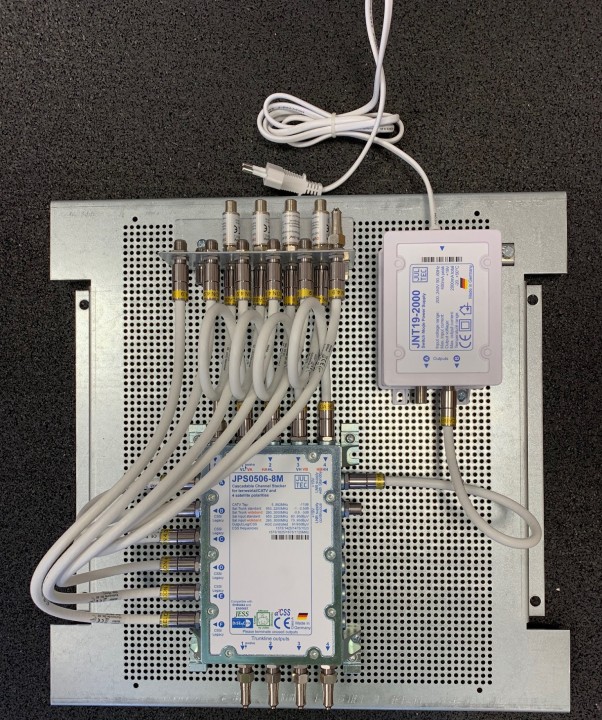

Ein fertiger Aufbau von heute ....

5 Ausgänge sind belegt für 5 Wohneinheiten, Versorgung erfolgt per Breitband-LNB Versorgung und ermöglicht somit den Empfang von 2 Satelliten.

In den Wohnungen sind dann 1x4 Dosen, 1x 5 Dosen und 3x sogar 8 Dosen in Reihe hintereinander geschalten ... in jeder Wohnung stehen 8 UBs zur Verfügung und alle Wohnungen sind voneinander getrennt das keine Fehlprogrammierung der Receiver ("doppelte ID-Vergabe") die anderen Wohneinheiten stören kann.

Antennendosen (Jultec JAD3xxTRS Serie
bei 4 Dosen im Strang = 318 => 314 => 310 => 307
bei 5 Dosen im Strang = 318 => 318 => 314 => 310 => 307
bei 8 Dosen im Strang = 318 => 318 => 314 => 314 => 310 => 310 => 310 => 307
Dateianhänge
Jultec JPS0506-8M Breitband-LNB-Versorgung Lochblechplatte Potentialausgleich-Aufbau
Jultec JPS0506-8M Breitband-LNB-Versorgung Lochblechplatte Potentialausgleich-Aufbau
