JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter

Ungelesener Beitragvon techno-com » 24. August 2012 12:49

JULTEC JRS0502-2+4T - Receiver Powered Stacker (Unicable Multischalter mit 4x Legacy)
ersetzt durch => Jultec JRS0502-4+4T voll receivergespeister Einkabelschalter mit 4x extra Legacy => Shoplink Jultec JRS0502-4+4T

JRS0502-2+4T - Jultec Receiver Powered Stacker mit 4x Legacy (receivergespeistes Einkabelsystem für 1 Satellit)

Produktbeschreibung:
Beim JRS0502-2+4T handelt es sich um einen teilnehmergesteuerten Einkabelmultischalter, optimiert für die komplett receivergespeiste Versorgung eines Ein- oder Zweifamilienhauses. Der Gerät ist mit vier Multischalterausgängen zum Anschluß je eines Legacy-Receivers mit 14V/18V/22kHz-Steuerung ausgestattet. An zwei weiteren Ausgängen können jeweils entweder ein Legacy-Receiver oder ein Twin-Tuner-Gerät im Einkabelmodus nach EN50494 betrieben werden.
Durch ein neues Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen.

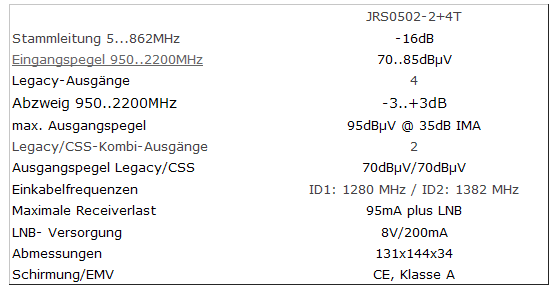

Jultec JRS0502-2+4T technische Daten:
JultecJRS0502-2+4T_Unicable_Legacy_Multischalter_technische-Daten


Begriffserklärung: LINK hier drücken

Kurzerklärung:
2x CSS/Legacy-Ausgang => daran können über nur eine Leitung 2 Single-Receiver bzw. ein Twin-Receiver versorgt werden, Versorgung erfolgt über "Unicable" (Receiver muss dafür tauglich sein, also Einkabel-/SCR-/SatCR-/CSS- bzw. Unicable-tauglich sein - sind aber alle Geräte von Qualitätsherstellern auf jeden Fall). Wenn nur ein Single-Receiver an einen dieser Ausgänge angeschlossen wird schaltet der Schalter automatisch in den Legacy-Modus, d.h. der Ausgang verhält sich dann wie ein normale Multischalter-Ausgang und es werden keine besonderen Anforderungen an den Receiver gestellt (also er muss nicht "unicable-tauglich" sein).
4x Legacy-Ausgang => diese Ausgänge verhalten sich wie ein Standard-Multischalter bzw. LNB-Ausgang (Single-/Twin-/Quad-/Octo-LNB).

Die perfekte Lösung für das z.B. Einfamilien-/Zweifamilienhaus wo "vergessen" wurde im Wohnzimmer eine Twin-Versorgung über 2 separate Kabel herzustellen.

Über die Boardsuche (Suchbegriff "JRS0502-2+4T") finden sie sicherlich auch schon etliche andere Beiträge zu diesem Schalter mit mehr Bildern/Erklärungen.

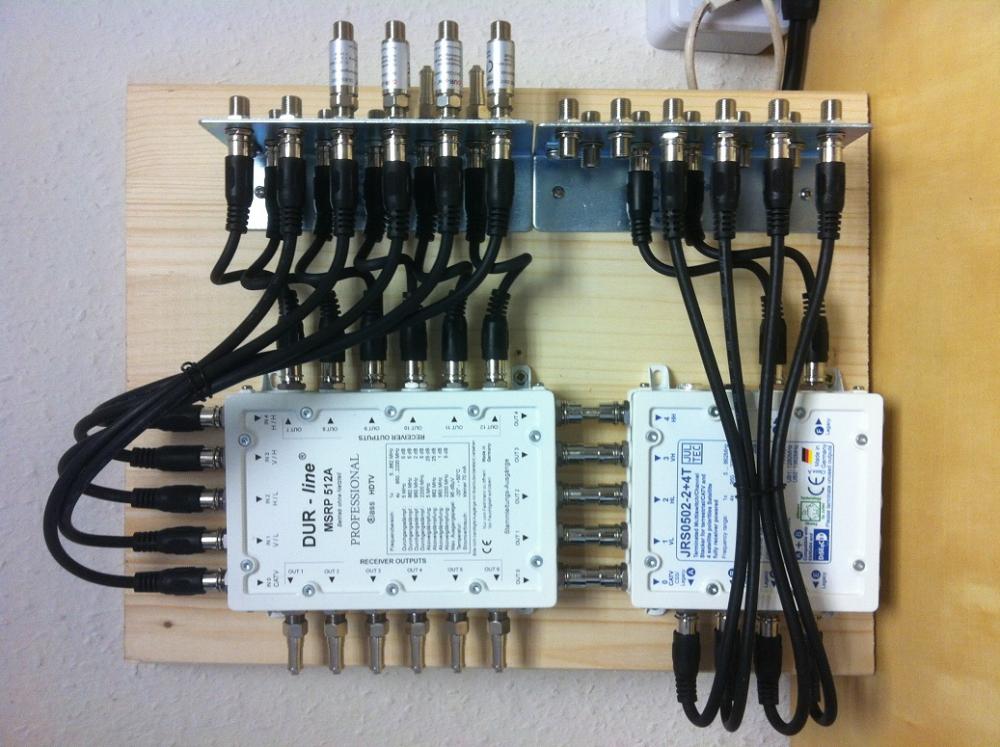

Hier eine Aufnahme eines durchgeführten Projekts incl. Potentialausgleich (innerer Blitzschutz) ...
Jultec JRS0502-2+4T + Dur-Line MSRP 512A (baugleich Jultec JRM0512A) incl Potenzialausgleich
Dateianhänge
Jultec_JRS_Manual.pdf
Technisches Datenblatt Jultec JRS-Serie
(68.25 KiB) 500-mal heruntergeladen

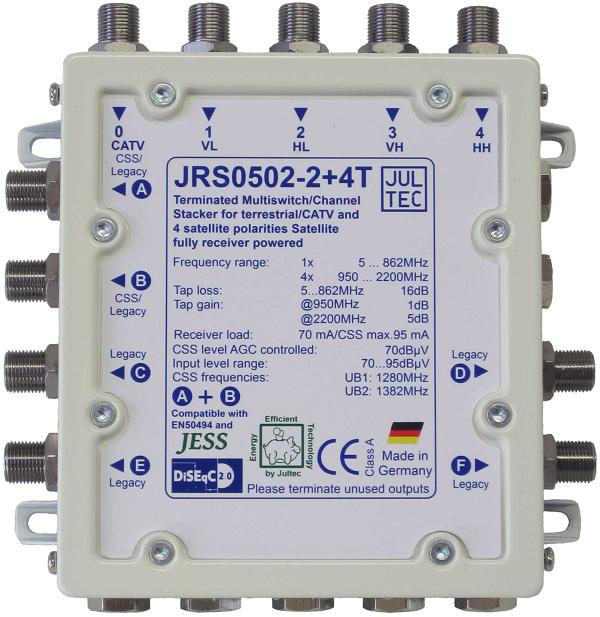

JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter

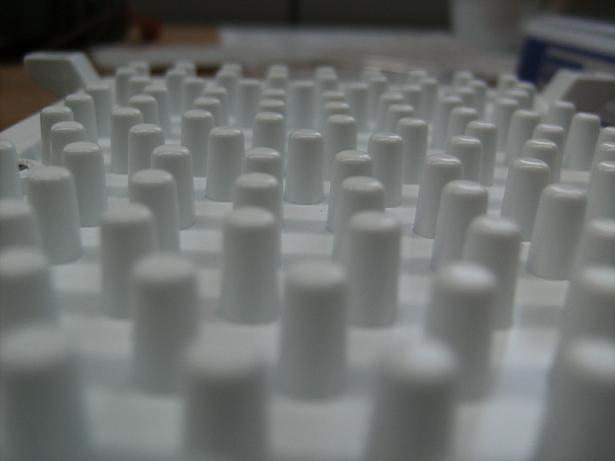

Jultec Alu- Druckguß Gehäuse mit Noppen

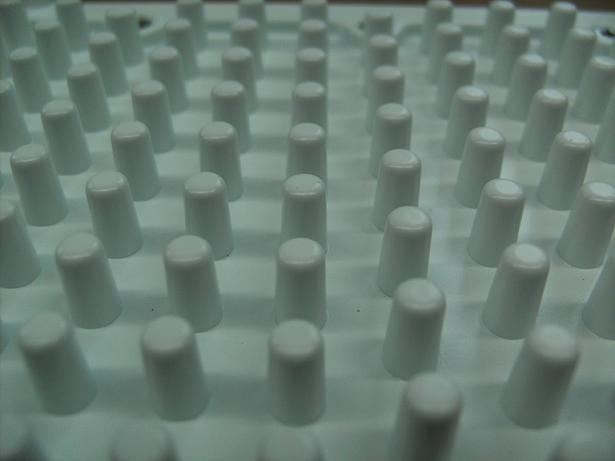

Jultec Alu- Druckguß Gehäuse mit Noppen

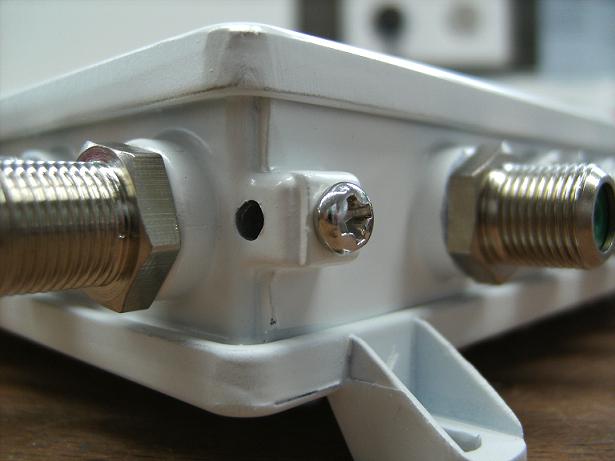

Jultec Alu- Druckguß Gehäuse mit Noppen
Jultec Energiesparlogo Grün


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter

Ungelesener Beitragvon techno-com » 25. August 2012 09:06

Ein System mit 4x 2 Unicable-Umsetzungen, auch receivergespeist aber allerdings ohne extra Legacy-Ausgänge ist auch verfügbar.

Mehr Infos dazu hier im Forum unter JULTEC JRS0504-2A - Receiver Powered Unicable- Multischalter
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter

Ungelesener Beitragvon techno-com » 3. Oktober 2012 07:10

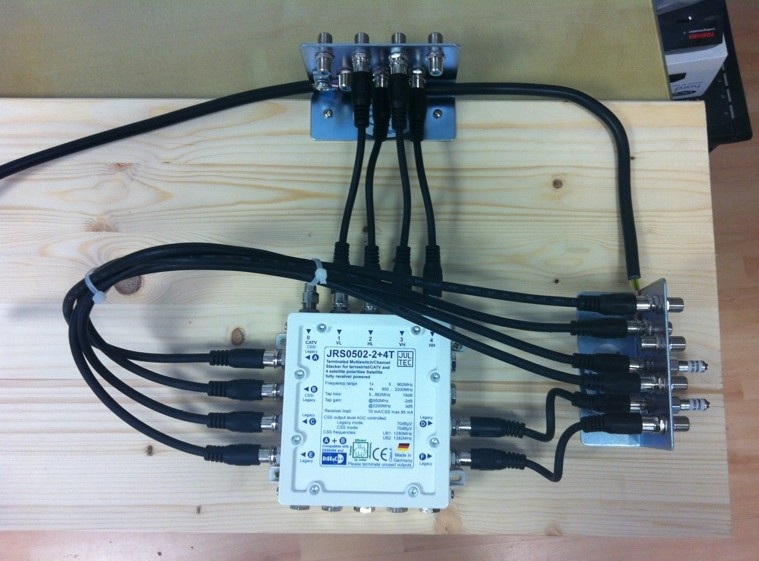

Aufbau Jultec JRS0502-2+4T incl. Potenzialausgleich
Dateianhänge
Aufbau Jultec JRS0502-2+4T incl. Potenzialausgleich
