Kaufberatung - Wanddosen

Ungelesener Beitragvon beate13 » 17. Oktober 2017 18:23

Hallo techno-com,

meine Inverto Einkabelanlage funktioniert einwandfrei. Allerdings möchte ich ich an drei Stellen Wanddosen (Unterputz) einbauen, um die Verbindungspunkte zu verstecken.

Es handelt sich um F-Verbinder Buchse 1, F-Verbinder Buchs 2, und den Inverto Unicable 2- Wege-Verteiler B. Zu sehen auf dem Anhang.

Welche Wanddosen soll ich kaufen??

Werde ich auch auf die 2 nicht benutzte legacy Buchsen F-Endwiderstände anbringen.


Vielen Dank für die Unterstützung!

beate13
Dateianhänge
Verkabelung Wohnung.pdf
.pdf Darstellung
(103.54 KiB) 73-mal heruntergeladen

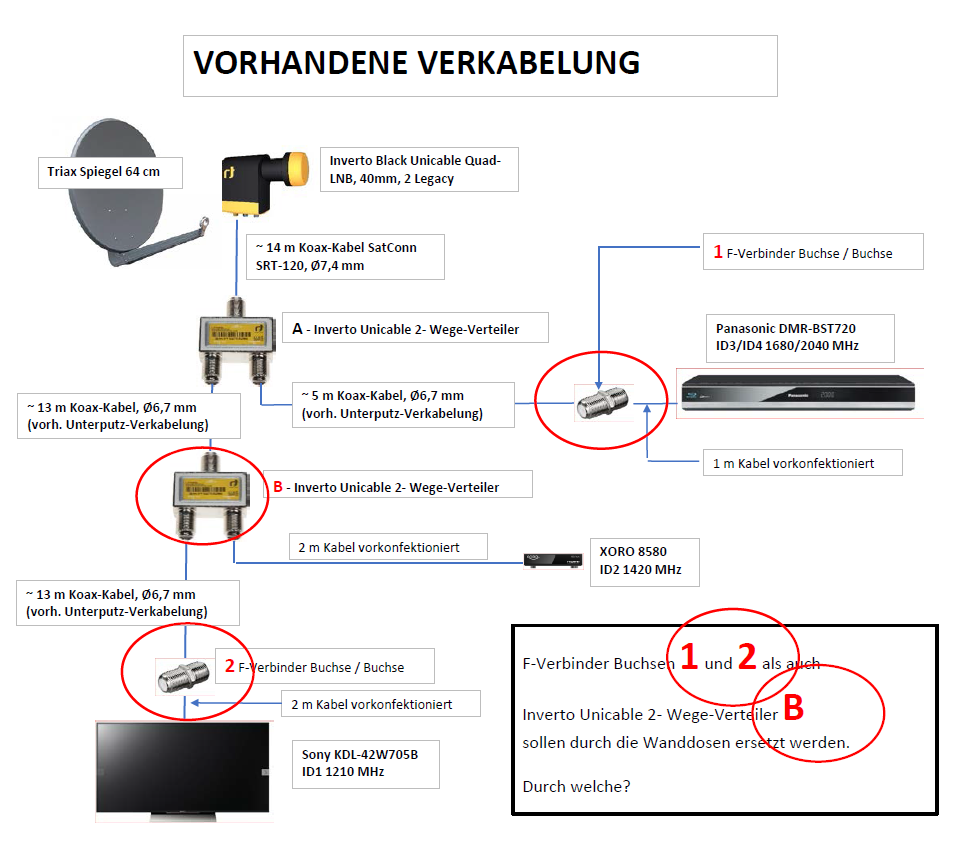

Inverto-Unicable-EN50494_LNB_Antennendosen_Verteiler_Verkabelungsplan
Zuletzt geändert von techno-com am 18. Oktober 2017 10:07, insgesamt 1-mal geändert.
Grund: Edit by techno-com: .pdf in Bild umgewandelt und eingestellt



Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon techno-com » 18. Oktober 2017 11:20

beate13 hat geschrieben:Hallo techno-com,

Hallo und Herzlich Willkommen im Forum :freunde

beate13 hat geschrieben:Es handelt sich um F-Verbinder Buchse 1, F-Verbinder Buchs 2, und den Inverto Unicable 2- Wege-Verteiler B. Zu sehen auf dem Anhang.

Die Verteiler die hier verwendet wurden sind dann falsch, die sind mit einer Diodenentkopplung ... siehe auch unter:
Fusion Kabel & Sat zu Unicable (2-FMH)
Austausch Twin bzw Quad-LNB

beate13 hat geschrieben:Welche Wanddosen soll ich kaufen??

1. A (Inverto Unicable 2-fach Verteiler mit Diodenentkopplung) muss getauscht werden in einen Verteiler ohne Dioden => Kathrein EBC110
2. B (Inverto Unicable 2-fach Verteiler mit Diodenentkopplung) muss getauscht werden gegen eine Antennendose Jultec JAD310TRS Durchgangsdose
3. 1 + 2 (F-Verbinder Buchse/Buchse) muss getauscht werden gegen eine Antennendose Jultec JAD307TRS Enddose
Wird aber auch in den oben verlinkten Beiträgen erklärt ! Hinweis noch dazu... keine Angst, diese Probleme die in diesen beiden Beiträgen beschrieben werden sind nicht für ihr LNB zutreffend, sie haben noch ein ganz normales Unicable-LNB nach EN50494.

beate13 hat geschrieben:Werde ich auch auf die 2 nicht benutzte legacy Buchsen F-Endwiderstände anbringen.

Abschluss von so einem Ausgang wenn er nicht benötigt wird => F-Endwiderstand DC-entkoppelt
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

beate13
Neuling
Beiträge: 5
Registriert: 16. Oktober 2017 22:17
Danksagung erhalten: 1 Mal

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon beate13 » 21. Oktober 2017 18:13

Hallo techno-com,

vielen Dank für die Beratung.
Habe die Teile gerade bestellt.

Grüße aus Dortmund
Folgende Benutzer bedankten sich beim Autor beate13 für den Beitrag:
techno-com (22. Oktober 2017 12:00)
Bewertung: 33%

Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon techno-com » 22. Oktober 2017 12:00

Vielen Dank für ihre Bestelluing :thx

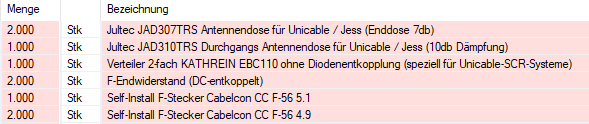

Für die Vollständigketi vom Beitrag hier noch ein Screenshot davon:
Bestellung User beate13


Wünsche gutenempfang
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

beate13
Neuling
Beiträge: 5
Registriert: 16. Oktober 2017 22:17
Danksagung erhalten: 1 Mal

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon beate13 » 28. Oktober 2017 14:35

Hallo techno-com,

vielen Dank für schnelle Lieferung.

wollte gerade die JULTEC JAD310TRS DURCHGANGSANTENNENDOSE einbauen (soll 2- Wege-Verteiler B ersetzen) und frage mich wie soll ich die drei Kabel in der Dose unterbringen. Ein Eingangskabel (Einspeisung des Signals) und zwei Ausgabekabel (wie in meiner PDF). Die Dose verfügt allerdings nur über einen Eingang und einen Ausgang.

Grüße

Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon techno-com » 29. Oktober 2017 05:52

2x Koaxkabel in die Dose unter die Klemme/Blende (Durchgangsdose hat ja Ein- und Ausgang) und 1 Kabel an den F-Ausgang der Dose! Einfach wie in der Zeichnung oben eingezeichnet ..


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

beate13
Neuling
Beiträge: 5
Registriert: 16. Oktober 2017 22:17
Danksagung erhalten: 1 Mal

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon beate13 » 29. Oktober 2017 18:08

Heißt es: Signalzuführung mit einem Ausgangskabel zusammengequetscht in den Doseneingang? Dann würde natürlich bleiben ein Ausgangskabel in den Doseneingang.
Wobei 2 Koaxkabel in den Eingang reinzuführen ist schon Bastelarbeit. Die Kabel selbst müsste man wohl entlang halbieren. Wenn dann 2 Hauptadern in die Miniöffnung reinpassen, hmm? Oder gibt es da einen Trick?
Dateianhänge
JUL310.pdf
JultecJAD310TR-Durchgangsdose-Anschluesse (.pdf)
(114.24 KiB) 54-mal heruntergeladen
JultecJAD310TR-Durchgangsdose-Anschluesse (Bild-Datei)

Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon techno-com » 30. Oktober 2017 06:20

Ich hätte nie gedacht das es bei so einer Sache jemals ein "Problem" geben würde ....

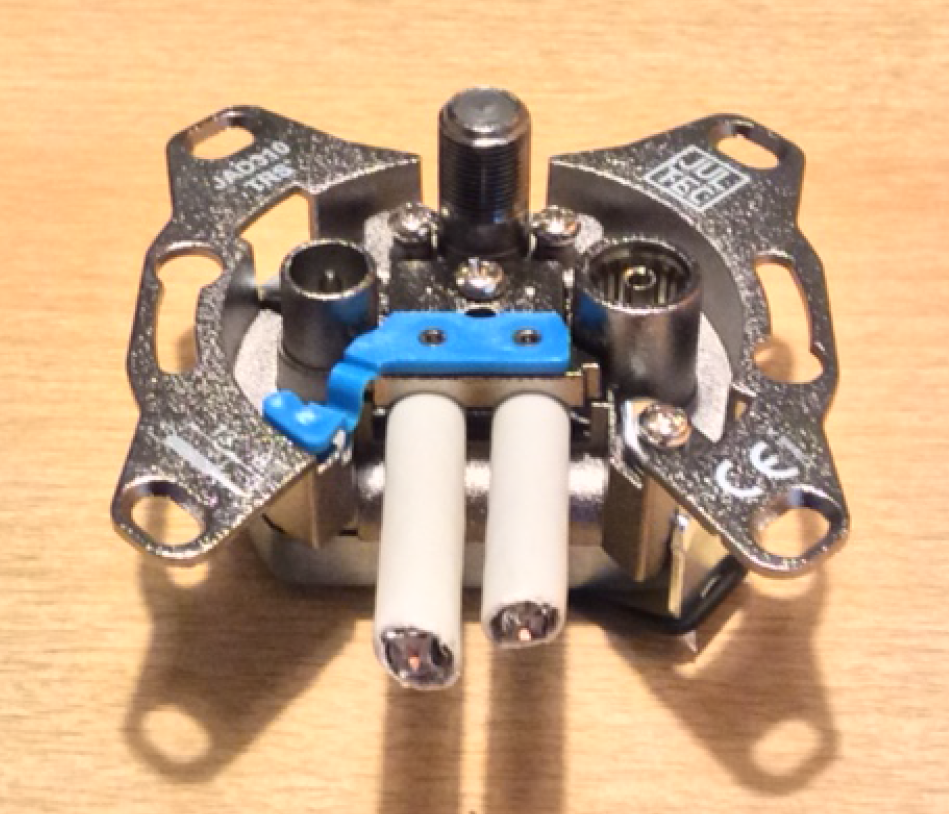

Aber um das 100%ig zu zeigen habe ich mal einen Plan/eine Skizze davon gemacht :1113
Dateianhänge
Unicable-Satanlage_Antennendose_Durchgang_Kabel-Anschlussplan
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

beate13
Neuling
Beiträge: 5
Registriert: 16. Oktober 2017 22:17
Danksagung erhalten: 1 Mal

Re: Kaufberatung - Wanddosen

Ungelesener Beitragvon beate13 » 30. Oktober 2017 07:41

Hätte ich auch nicht gedacht. :shock:

Lassen wir das unter Blackout laufen.

Danke!
Schöne Feiertage!
