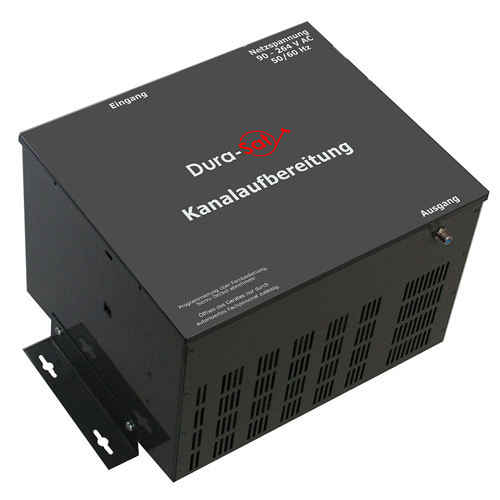

Kopfstation DUR-LINE DK-6/12 DVB-S PAL f. 6/12 Programme

Ungelesener Beitragvon techno-com » 23. Februar 2012 12:17

PAL-Kanalaufbereitung für 6 Programme SAT- Digital, Mono, Übernachbarkanaltauglich in VHF oder UHF.
6 Programme QPSK - PAL "Made in Germany" and "Plug & Play" !

LASSEN SIE SICH BERATEN !
(+schauen sie sich das technische Datenblatt + die Anleitung hier in der Anlage als "PDF" hinterlegt an)
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equiqment dafür "Made in Germany"

Bei dieser kompakten Kanalaufbereitung werden 6 digitale SAT- Programme (QPSK) in analog Kabel (PAL) umgesetzt und können so über den TV- Tuner direkt empfangen werden (ohne weitere Receiver).

Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 12 oder 18 Programme zusammengeschaltet werden. Die Programmierung erfolgt über eine Fernbedienung. Mitgeliefert wird ein AV Kabel für den Monitor Fernbedienung, sowie Brückenkabel und Netzkabel.

Eine DUR-LINE Kopfstation kann man mit einer Großgemeinschaftsantennenanlage vergleichen. Mit der terrestrischen Antennenanlage werden mit Hilfe von mehreren Richtantennen mit hohem Antennengewinn die in einer Region einfallenden terrestrischen Programme (UKW und Fernsehprogramme) empfangen. Aus diesem Grund wird eine Kopfstation an topographisch günstigen Standorten errichtet, z. B. auf Bergen oder hohen Gebäuden. Die Satellitenprogramme werden von mehreren großen Parabolantennen aufgefangen und den entsprechenden Satellitenreceivern zugeführt. DUR-LINE Kopfstationen werden für verschiedene Bereiche benötigt: Kopfstationen im Sat, sowie Kopfstationen im DVB Bereich. Beide Bereiche können auch mit einer Kopfstation realisiert werden. Ideal für die TV Verteilung im Hotel und Großbauten.

Technische Daten:

Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 12 oder 18 Programme zusammen geschaltet (in Reihe hintereinander) werden.

Kopfstation für 6 Programme umgesetzt ins VHF-/ oder UHF-Band PAL

Programmierbar über Fernbedienung (Ausgangskanäle + gewünschte Programme + Audiofrequenzen uvm. frei wählbar).

Mitgeliefert wird ein AV Kabel für den Monitor sowie Brückenkabel, Befestigungswinkel incl. Erdungsklemme und Netzkabel.

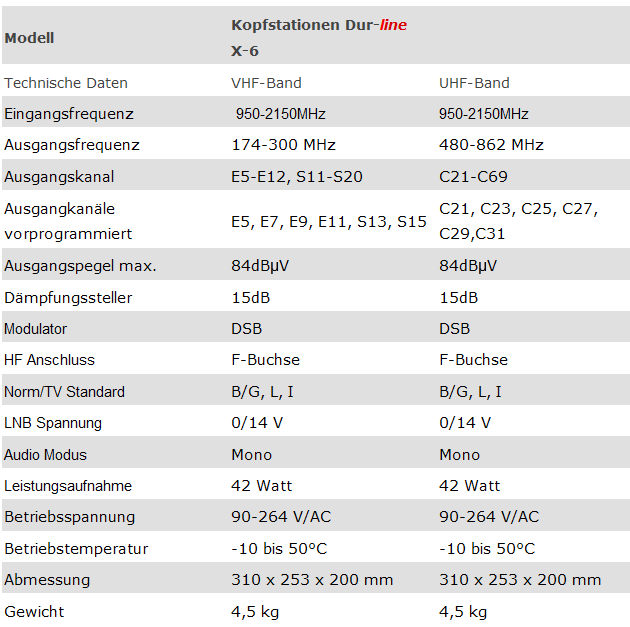

Technische Daten Kanalaufbereitungsanlage/Kopfstation Dur-Line DK6 (PAL-Aufbereitung)



Hersteller: Dur-Line
EAN: 4260165029018
Dateianhänge
Kopfstation Dur-Line DK-Serie
Kopfstation Dur-Line DK-Serie Eingangs-Anschlüsse
DurLine_Kopfstation-Montageanleitung.pdf
Anleitung + technisches Datenblatt für digitale Kopfstation/Kanalaufbereitungsanlage Dur-Line DK6 + DK12 + DQ8 incl. Programmieranleitung/Aufbauanleitung/Anschlusserklärung
(1.39 MiB) 385-mal heruntergeladen


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Kopfstation DUR-LINE DK-12 SAT DVB-S digital für 12 Programm

Ungelesener Beitragvon techno-com » 23. Februar 2012 12:22

PAL-Kanalaufbereitung für 12 Programme SAT- Digital, Mono, Übernachbarkanaltauglich in VHF
(6x Kanal5-Sonderkanal20 wählbar + 6x Sonderkanal32-Sonderkanal40 wählbar)
12 Programme QPSK - PAL "Made in Germany" and "Plug & Play" !
(Hinweis: 6x Twin-Modul erlaubt 6x 2 Programme (die Programme pro Modul müssen auf dem gleichen Transponder übertragen werden)

LASSEN SIE SICH BERATEN !
(+schauen sie sich das technische Datenblatt + die Anleitung bei der Beschreibung oben der DK-6 an)
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equiqment dafür "Made in Germany"

Bei dieser kompakten Kanalaufbereitung werden 12 digitale SAT- Programme (QPSK) in analog Kabel (PAL) umgesetzt und können so über den TV- Tuner direkt empfangen werden (ohne weitere Receiver).

Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 18, 24 oder 30 Programme zusammengeschaltet werden (*1). Die Programmierung erfolgt über eine Fernbedienung. Mitgeliefert wird ein AV Kabel für den Monitor Fernbedienung, sowie Brückenkabel und Netzkabel.

Eine DUR-LINE Kopfstation kann man mit einer Großgemeinschaftsantennenanlage vergleichen. Mit der terrestrischen Antennenanlage werden mit Hilfe von mehreren Richtantennen mit hohem Antennengewinn die in einer Region einfallenden terrestrischen Programme (UKW und Fernsehprogramme) empfangen. Aus diesem Grund wird eine Kopfstation an topographisch günstigen Standorten errichtet, z. B. auf Bergen oder hohen Gebäuden. Die Satellitenprogramme werden von mehreren großen Parabolantennen aufgefangen und den entsprechenden Satellitenreceivern zugeführt. DUR-LINE Kopfstationen werden für verschiedene Bereiche benötigt: Kopfstationen im Sat, sowie Kopfstationen im DVB Bereich. Beide Bereiche können auch mit einer Kopfstation realisiert werden. Ideal für die TV Verteilung im Hotel und Großbauten.

Technische Daten:
Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 18, 24 oder 30 Programme zusammengeschaltet (in Reihe hintereinander) werden (*1).

Kopfstation für 12 Programme umgesetzt ins VHF-Band PAL

Programmierbar über Fernbedienung (Ausgangskanäle + gewünschte Programme + Audiofrequenzen uvm. frei wählbar).

Mitgeliefert wird ein AV Kabel für den Monitor sowie Brückenkabel, Befestigungswinkel incl. Erdungsklemme und Netzkabel.

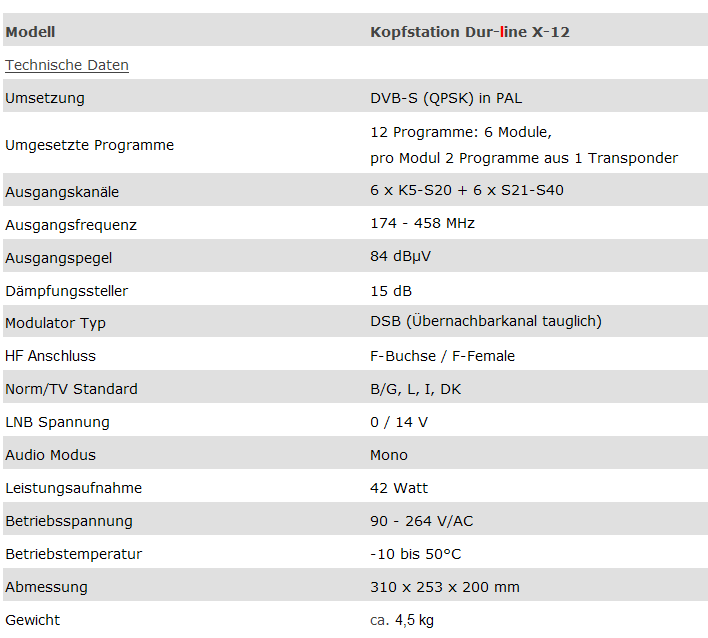

Technische Daten Kanalaufbereitungsanlage/Kopfstation Dur-Line DK12 (PAL-Aufbereitung)


(*1) => es können keine 2x DK12 Kopfstationen hintereinander geschalten werden für Programmerweiterungen auf 24 Programme da diese nur in den VHF-Bereich umsetzen (nicht genug "Platz" dort). Erweiterung einer DK12 ist nur über UHF-Umsetzung per DK6 oder einer DK12SN (Stereo/Nachbarkanaltauglich Ausführung der DK12) Kopfstation möglich !


Hersteller: Dur-Line
EAN: 4260165029018 (Ausführung VHF) / 4260165029025 (Ausführung UHF)
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Kopfstation DUR-LINE DK-12SN digital 12 Pr./Stereo/Nachbarka

Ungelesener Beitragvon techno-com » 24. Februar 2012 16:07

Kanalaufbereitung für 12 Programme SAT- Digital, Stereo, Nachbarkanaltauglich in VHF und/oder UHF (12x Kanal2-Kanal69 wählbar)
12 Programme QPSK - PAL "Made in Germany" and "Plug & Play" !
(Hinweis: 6x Twin-Modul erlaubt 6x 2 Programme (die Programme pro Modul müssen auf dem gleichen Transponder übertragen werden)

LASSEN SIE SICH BERATEN !
(+schauen sie sich das technische Datenblatt + die Anleitung bei der Beschreibung oben der DK-6 an)
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equiqment dafür "Made in Germany"

Bei dieser kompakten Kanalaufbereitung werden 12 digitale SAT- Programme (QPSK) in analog Kabel (PAL) umgesetzt und können so über den TV- Tuner direkt empfangen werden (ohne weitere Receiver).

Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 18, 24 oder 30 Programme zusammengeschaltet werden. Die Programmierung erfolgt über eine Fernbedienung. Mitgeliefert wird ein AV Kabel für den Monitor Fernbedienung, sowie Brückenkabel und Netzkabel.

Eine DUR-LINE Kopfstation kann man mit einer Großgemeinschaftsantennenanlage vergleichen. Mit der terrestrischen Antennenanlage werden mit Hilfe von mehreren Richtantennen mit hohem Antennengewinn die in einer Region einfallenden terrestrischen Programme (UKW und Fernsehprogramme) empfangen. Aus diesem Grund wird eine Kopfstation an topographisch günstigen Standorten errichtet, z. B. auf Bergen oder hohen Gebäuden. Die Satellitenprogramme werden von mehreren großen Parabolantennen aufgefangen und den entsprechenden Satellitenreceivern zugeführt. DUR-LINE Kopfstationen werden für verschiedene Bereiche benötigt: Kopfstationen im Sat, sowie Kopfstationen im DVB Bereich. Beide Bereiche können auch mit einer Kopfstation realisiert werden. Ideal für die TV Verteilung im Hotel und Großbauten.

Technische Daten:
Aufgrund der kompakten Bauweise können wir Ihnen hier eine Top Qualität zu einem Spitzenpreis anbieten. Diese Kopfstationen können auch für 18, 24 oder 30 Programme zusammengeschaltet (in Reihe hintereinander) werden.

Kopfstation für 12 Programme umgesetzt ins VHF- und/oder UHF-Band PAL.

Programmierbar über Fernbedienung (Ausgangskanäle + gewünschte Programme + Audiofrequenzen uvm. frei wählbar).

Mitgeliefert wird ein AV Kabel für den Monitor sowie Brückenkabel, Befestigungswinkel incl. Erdungsklemme und Netzkabel.

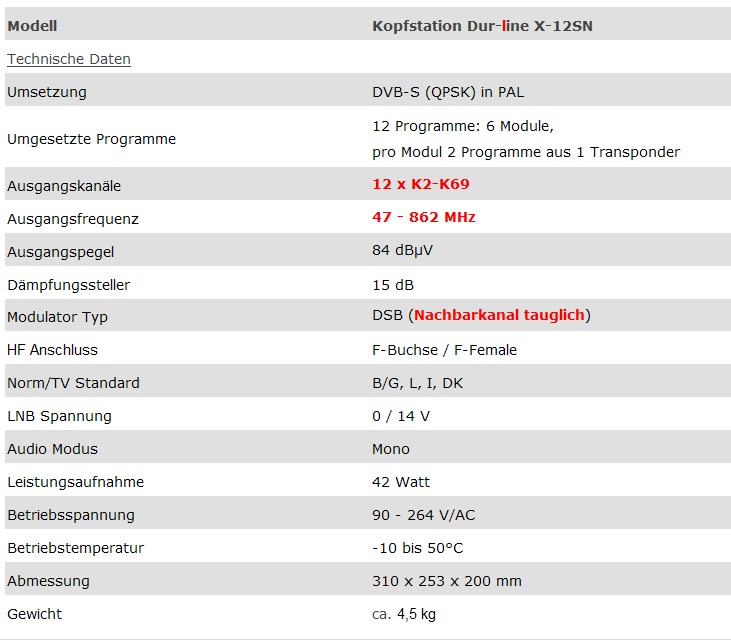

Technische Daten Kanalaufbereitungsanlage/Kopfstation Dur-Line DK12SN STEREO-NACHBARKANALTAUGLICH (PAL-Aufbereitung)



Hersteller: Dur-Line
EAN: 4260165029049
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Transponderbelegungen - Vorschläge für Twin-Module

Ungelesener Beitragvon techno-com » 4. Mai 2012 16:32

Bei Verwendung von Twin- Modulen müssen BEIDE Programme die mit diesem Modul umgesetzt werden auf dem gleichen Transponder liegen.

Hier eine kleine Übersicht von ausgewählten Transpondern mit deren Programmbelegung:

ASTRA 19.2 Grad Ost

Transponder 11836 H:
ARD- Das Erste
SWR Fernsehen
HR Fernsehen
WDR Fernsehen
BR Alpha
Bayerisches Fernsehen Nord
Bayerisches Fernsehen Süd

Transponder 11954 H:
ZDF
3Sat
KI.KA (Kinderkanal)
ZDF Dokukanal
ZDF Infokanal
ZDF Theaterkanal

Transponder 12188 H:
RTL Deutschland
RTL Nitro
Vox Deutschland
N-TV (Nachrichtensender)
RTL2 Deutschland
Super RTL Deutschland
Super RTL Schweiz
Vox Schweiz

Transponder 12226 H:
Eurosport
Euronews
RTL Österreich
Vox Österreich
RTL 2 Österreich
Super RTL Österreich

Transponder 12545 H:
Sat.1 Deutschland
ProSieben Deutschland
Kabel Eins Deutschland
N24
9Live

Transponder 12051 V:
Sat.1 Österreich
Sat.1 Schweiz
ProSieben Österreich
ProSieben Schweiz
Kabel Eins Österreich
Kabel Eins Schweiz

Transponder 12480 V:
Sport 1 (ehemals DSF)
Tele 5
DMAX
Sonnenklar TV

Transponder 12148 H:
Deluxe Music
Viva Österreich
Comedy Central Österreich
Rhein-Neckar-Fernsehen

Transponder 12663 H:
Servus TV Österreich
Servus TV Deutschland
GoTV
LT 1
Tirol TV


EUTELSAT/ HOTBIRD 13.0 Grad Ost

Transponder 12399 H:
SRG SSR
SF 1
SF Zwei
SF Info
