Kopfstation POLYTRON SPM 1000 digi DVB-S Umsetzung QPSK-QAM

Ungelesener Beitragvon techno-com » 9. Februar 2010 17:01

Kopfstation POLYTRON SPM 1000 digi für 8 Transponder (DVB-S Umsetzung QPSK-QAM auf DVB-C)

Mit diesen Kopfstationen/Kanalaufbereitungsanlagen können ganze Transponder auf DVB-C umgesetzt werden ! Das bedeutet mehr Programme umgesetzt über nur ein Modul (z.B. Sat1/Pro7 Transponder Nr. 107 = Sat1 + Pro7 + Kabel1 + N24 + 9 Live über ein Modul umgesetzt).
Der Empfang ist dann über DVB-C Empfänger (digitale Kabelreceiver, oft auch schon in div. TV´s direkt integriert !) möglich.

Bei Anfragen wenden sie sich einfach telefonisch an uns oder schreiben sie eine Email !

Beschreibung:
POLYTRON´s anpassungsfähigste Kopfstelle ermöglicht eine qualitativ hochwertige und wirtschaftlich effektive Aufbereitung von TV- und Radiokanälen. Die SPM- Serie hält Module für alle Empfangsalternativen von Satelliten- und terrestrischen Signalen (digital und analog) sowie Module zur Einspeisung und Modulation von Video- und Audiosignalen bereit. Bei Bedarf lassen sich mehrere Basisgeräte problemlos kombinieren, wodurch auch größere Empfangsanlagen realisiert werden können.

TECHNISCHE DATEN:
* Umsetzung von bis zu 100 TV-/Radiokanälen (Anzahl der Sender hängt von den gewünschten Transpondern ab)
* Dieses Gesamtpaket kann 8 Transponder von digital SAT (DVB-S) nach DVB-C (digitaler Kabelempfang) umsetzen
* geeignet für alle TV-Geräte mit integriertem DVB-C Tuner oder für Empfang über DVB-C Kabelreceiver
* TV- und Radiokanäle in DVD Qualität
* Dolby Digital, Bildformat 16:9, EPG
* Set bestehend aus:
- 1x "SPM-1000 Digi" Kopfstation
- 4x "SPM-DQT" Twinmodul QPSK => QAM
* Anlage ist erweiterbar bis auf 20 Transponder (4 Slots in der Anlage mit 4x Twin- Modul belegt = 8 Transponder / 6 weitere Slots sind frei für Erweiterung)
* HDTV Aufrüstung möglich !
* Programmiereinheit, Verstärker und Netzteil integriert (Anschluss für TV zur Programmierung an der Grundeinheit direkt vorhanden)
* Grundeinheiten sind kaskadierbar (man kann einfach weitere Grundeinheiten hintereinander schalten)
* Maße (BxHxT): 433 x 244 x 177 mm
* Ausgangspegel: max. 100 dBμV max.
* LNB Fernspeisung an jedem Eingang schaltbar
* Wandmontage oder alternativ Montage im 19" - Schrank
* Made in Germany

Beispielhafte Belegung siehe Anhang und lesen sie weitere Berichte mit Bildern und genauen Programmbelegungen in dieser Rubrik des Forums !

Für Anwender aus Österreich, Schweiz etc. noch ein Hinweis. In diese Kopfstation kann man auch DVB-T Module einsetzen und damit die "heimischen Programme" (ORF, ATV, Puls4, SF usw.) mit in die Hausanlage per DVB-T Empfang und DVB-T Übertragung (dann DVB-T Tuner am Empfangsgerät zusätzlich notwendig !) einspeisen.


Hersteller: Polytron
Marke: SPM 1000 digi
Dateianhänge

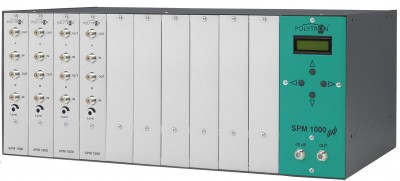

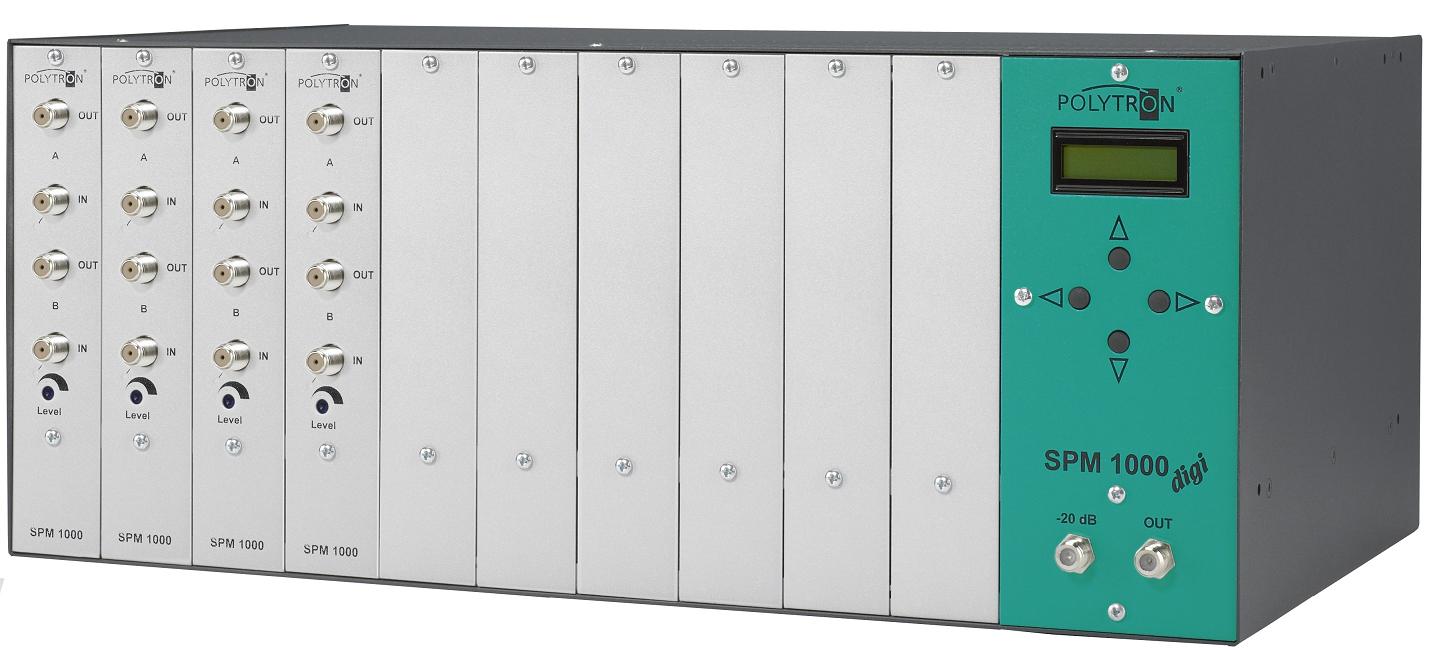

Polytron SPM 1000 digi Kopfstation
Bedienfeld für Programmierung

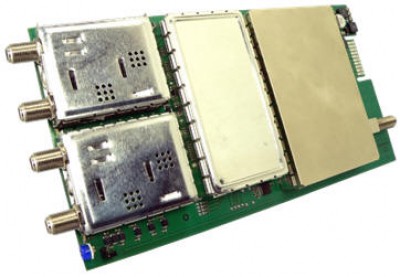

"SPM-DQT" Twinmodul QPSK => QAM

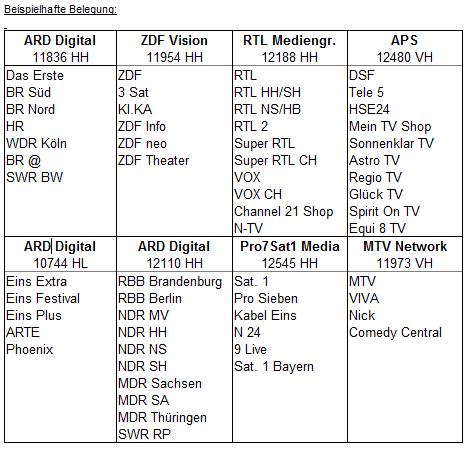

Beispielhafte Programmbelegung
Datenblatt_SPM-DQT_satshop.pdf
Datenblatt Polytron SPM 1000 (SPM-DQT-Module)
(365.06 KiB) 557-mal heruntergeladen
Zuletzt geändert von techno-com am 22. Juni 2010 18:01, insgesamt 1-mal geändert.


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

POLYTRON SPM 1000 telecontrol DVB-S Umsetzung QPSK-QAM

Ungelesener Beitragvon techno-com » 9. Februar 2010 17:05

Kopfstation POLYTRON SPM 1000 telecontrol für 8 Transponder (DVB-S Umsetzung QPSK-QAM auf DVB-C)

Genau wie "POLYTRON SPM 1000 digi", nur zusätzlich mit LAN- Netzwerkanschluss und somit programmierbar über Computer (Netzwerkverbindung !). Somit auch Fernwartung möglich, also egal von wo aus immer Zugriff auf die Programmierung/ Verwaltung der Anlage. Software dazu im Lieferumfang !

POLYTRON´s anpassungsfähigste Kopfstelle ermöglicht eine qualitativ hochwertige und wirtschaftlich effektive Aufbereitung von TV- und Radiokanälen. Die SPM- Serie hält Module für alle Empfangsalternativen von Satelliten- und terrestrischen Signalen (digital und analog) sowie Module zur Einspeisung und Modulation von Video- und Audiosignalen bereit. Bei Bedarf lassen sich mehrere Basisgeräte problemlos kombinieren, wodurch auch größere Empfangsanlagen realisiert werden können.

TECHNISCHE DATEN:
* Umsetzung von bis zu 100 TV-/Radiokanälen (Anzahl der Sender hängt von den gewünschten Transpondern ab)
* Dieses Gesamtpaket kann 8 Transponder von digital SAT (DVB-S) nach DVB-C (digitaler Kabelempfang) umsetzen
* geeignet für alle TV-Geräte mit integriertem DVB-C Tuner oder für Empfang über DVB-C Kabelreceiver
* TV- und Radiokanäle in DVD Qualität
* Dolby Digital, Bildformat 16:9, EPG
* Set bestehend aus:
- 1x "SPM-1000 Telecontrol" Kopfstation (Basis-Gerät mit Netzwerk-Anschluss)
- 4x "SPM-DQT" Twinmodul QPSK => QAM
* Anlage ist erweiterbar bis auf 20 Transponder (4 Slots in der Anlage mit 4x Twin- Modul belegt = 8 Transponder / 6 weitere Slots sind frei für Erweiterung)
* HDTV Aufrüstung möglich !
* Programmiereinheit, Verstärker und Netzteil integriert (Anschluss für TV zur Programmierung an der Grundeinheit direkt vorhanden)
* Grundeinheiten sind kaskadierbar (man kann einfach weitere Grundeinheiten hintereinander schalten)
* Maße (BxHxT): 433 x 244 x 177 mm
* Ausgangspegel: max. 100 dBμV max.
* LNB Fernspeisung an jedem Eingang schaltbar
* Wandmontage oder alternativ Montage im 19" - Schrank
* Made in Germany


Datenblatt des Herstellers zum Download finden sie unter https://www.satshop-heilbronn.de/mediaf ... nblatt.pdf .


Bei Anfragen wenden sie sich einfach telefonisch an uns oder schreiben sie eine Email !

Hersteller: Polytron
Marke: SPM 1000 telecontrol
Dateianhänge

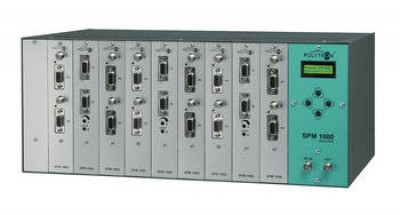

POLYTRON SPM 1000 telecontrol
Abbildung ist voll bestückt, zur Auslieferung kommen aber nur 4 Module !
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Kopfstation POLYTRON SPM 1000 DVB-S2 HDTV Umsetzung QPSK-QAM

Ungelesener Beitragvon techno-com » 13. September 2010 15:36

Kopfstation POLYTRON SPM 1000 digi für 8 Transponder (DVB-S Umsetzung QPSK-QAM auf DVB-C)

Mit diesen Kopfstationen/Kanalaufbereitungsanlagen können ganze Transponder auf DVB-C umgesetzt werden (auch alles in HDTV) ! Das bedeutet mehr Programme umgesetzt über nur ein Modul (z.B. Sat1/Pro7 Transponder Nr. 107 = Sat1 + Pro7 + Kabel1 + N24 + 9 Live über ein Modul umgesetzt).
Der Empfang ist dann über DVB-C bzw. DVB-C2 HDTV Empfänger (digitale Kabelreceiver, oft auch schon in div. TV´s direkt integriert !) möglich.

Bei Anfragen wenden sie sich einfach telefonisch an uns oder schreiben sie eine Email !

Beschreibung:
POLYTRON´s anpassungsfähigste Kopfstelle ermöglicht eine qualitativ hochwertige und wirtschaftlich effektive Aufbereitung von TV- und Radiokanälen. Die SPM- Serie hält Module für alle Empfangsalternativen von Satelliten- und terrestrischen Signalen (digital und analog) sowie Module zur Einspeisung und Modulation von Video- und Audiosignalen bereit. Bei Bedarf lassen sich mehrere Basisgeräte problemlos kombinieren, wodurch auch größere Empfangsanlagen realisiert werden können.

TECHNISCHE DATEN:
* Umsetzung von bis zu 100 TV-/Radiokanälen (Anzahl der Sender hängt von den gewünschten Transpondern ab)
* Dieses Gesamtpaket kann 8 Transponder von digital SAT (DVB-S und/oder DVB-S2 HDTV) nach DVB-C bzw. DVB-C2 HDTV (digitaler Kabelempfang) umsetzen
* geeignet für alle TV-Geräte mit integriertem DVB-C Tuner oder für Empfang über DVB-C Kabelreceiver (für HDTV-Umsetzung muss der Empfänger DVB-C2 HDTV-tauglich sein).
* TV- und Radiokanäle in DVD Qualität
* Dolby Digital, Bildformat 16:9, EPG
* Set bestehend aus:
- 1x "SPM-1000 Digi" Kopfstation
- 4x "SPM-S2CT" HDTV Twinmodul QPSK => QAM (Modul kann DVB-S UND/ODER DVB-S2 HDTV Transponder empfangen/umsetzen) !
* Anlage ist erweiterbar bis auf 20 Transponder (4 Slots in der Anlage mit 4x Twin- Modul belegt = 8 Transponder / 6 weitere Slots sind frei für Erweiterung)
* alle Module sind HDTV tauglich !
* Programmiereinheit, Verstärker und Netzteil integriert (Anschluss für TV zur Programmierung an der Grundeinheit direkt vorhanden)
* Grundeinheiten sind kaskadierbar (man kann einfach weitere Grundeinheiten hintereinander schalten)
* Maße (BxHxT): 433 x 244 x 177 mm
* Ausgangspegel: max. 100 dBμV max.
* LNB Fernspeisung an jedem Eingang schaltbar
* Wandmontage oder alternativ Montage im 19" - Schrank
* Made in Germany

Beispielhafte Belegung siehe Anhang und lesen sie weitere Berichte mit Bildern und genauen Programmbelegungen in dieser Rubrik des Forums !

Für Anwender aus Österreich, Schweiz etc. noch ein Hinweis. In diese Kopfstation kann man auch DVB-T Module einsetzen und damit die "heimischen Programme" (ORF, ATV, Puls4, SF usw.) mit in die Hausanlage per DVB-T Empfang und DVB-T Übertragung (dann DVB-T Tuner am Empfangsgerät zusätzlich notwendig !) einspeisen.


Hersteller: Polytron
Marke: SPM 1000 digi HDTV
Dateianhänge

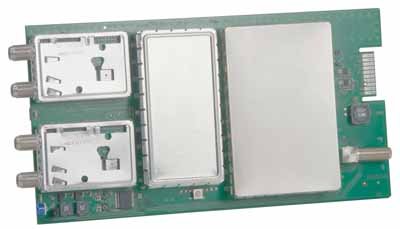

Polytron Modul SPM-S2CT (DVB-S2 HDTV-Twin-Modul)
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Polytron DVB-S2 HDTV Erweiterungsmodul SPM-2SC mit CI

Ungelesener Beitragvon techno-com » 13. September 2010 15:48

Single-Transponder Erweiterungsmodul SPM-S2C

1x DVB-S2 HDTV Transponder Einspeisung mit CI-Schacht für Pay-TV Erweiterung für Polytron SPM 1000 (kann auch DVB-S Transponder umsetzen !)

Einsatz: für z.B. österreischische oder schweizer Anwender die ihre verschlüsselten "Heimatprogramme" nur über Satellit empfangen (also keine DVB-T Versorung dafür haben) und in die Anlage mit einspeisen möchten.

Lieferbar ab ca. Ende September 2010

Noch kein Bild vorhanden, Abbildung ist nur beispielhaft.
Dateianhänge
Single-Transponder Erweiterungsmodul SPM-S2C
Abbildung beispielhaft
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Polytron DVB-T Erweiterungsmodul SPM-TD bzw. TD/T

Ungelesener Beitragvon techno-com » 13. September 2010 16:00

Polytron DVB-T Erweiterungsmodul SPM-TD Single oder SPM-TD/T Twin

1x bzw. 2x DVB-T Transponder Einspeisung für Pay-TV Erweiterung für Polytron SPM 1000

Einsatz: für z.B. österreischische oder schweizer Anwender die ihre verschlüsselten "Heimatprogramme" nur über DVB-T Versorung in die Anlage mit einspeisen möchten.
Es erfolgt KEINE Umsetzung in DVB-C, das Signal wird weiterhin per DVB-T an die TV-Geräte übertragen. Die Geräte müssen also einen DVB-C UND einen DVB-T Tuner für den Empfang haben.
ACHTUNG: beide TV-Tuner müssen parallel funktionieren, viele TV-Hersteller (z.B. LG) unterstützen das noch nicht !

Noch kein Bild vorhanden.
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Kopfstation POLYTRON SPM 1000 digi DVB-S Umsetzung QPSK-QAM

Ungelesener Beitragvon techno-com » 26. Juni 2018 11:48

Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu Kopfstationen / Kanalaufbereitung“
