KWS VAROS 109
FÜR SAT-SPEZIALISTEN: SATELLITEN-MESSEMPFÄNGER
Shoplink

Handliche Gerätegröße und trotzdem ein vollwertiger Satellitenmessempfänger: Der VAROS 109 dient zur Installation und Fehlersuche in klassischen Multischalteranlagen und für UNICABLE EN50494 / JESS EN50607 - Verteilungen.
Das Gerät ist serienmäßig mit einem MPEG 4-Decoder zur Darstellung von SD- und HD-Bildern ausgestattet. Über die DVI-Schnittstelle kann ein externer Bildschirm mit digitalen Signalen versorgt werden.
Die SCAN-Funktion bedient sich aus einer umfangreichen Liste von im Gerät vorgespeicherten Satellitenpositionen. Die eindeutige Anzeige vor allem bei selten verwendeten Orbitalpositionen reduziert zeitaufwändiges Suchen.
Der Paketfehlerzähler unterstützt beim Lokalisieren schwieriger Fehler.

¦ Hochauflösendes, leuchtstarkes 5,7" TFT-Display
¦ Frequenzbereich von 910-2.150 MHz
¦ DVB-S und DVB-S2
¦ Pegel, BER, MER, Paketfehler für alle SAT-Transponder
¦ MPEG 4 Decoder für SD- und HD-Bilddarstellung mit CI-Slot
¦ NIT-Auswertung

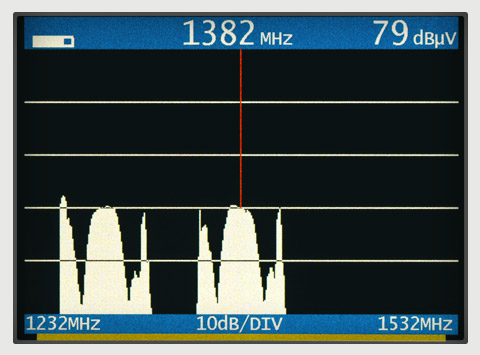

¦ Spektrumanalyzer schmal- und breitbandig
¦ SCAN-Funktion für sichere Satellitenkennung
¦ DiSEqC, UNICABLE, JESS
¦ Programmierfunktion für adressierbare Antennendosen
¦ Messdatenspeicherung über USB
¦ DVI-out
¦ Lithium-Ionen Akkupack 7,2 V/6,6 Ah

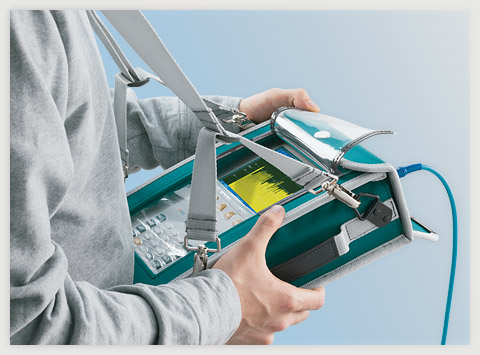

Klein und robust

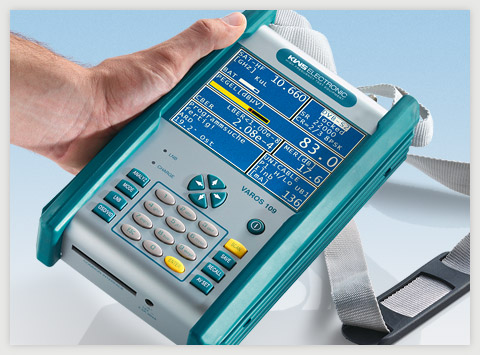

Mit knapp 1,5 kg ist der VAROS 109 ein echtes Leichtgewicht trotz stabilem Metallgehäuse. Mit Tragegurt und Schutztasche können Sie den VAROS 109 mal eben schnell mit aufs Dach mitnehmen und messen.
KWS VAROS 109

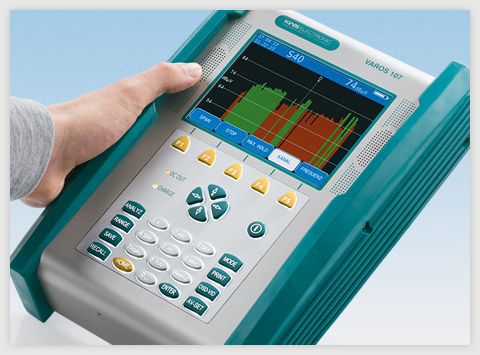

Ein echtes Handheld-Gerät und trotzdem ein vollwertiger Messempfänger.

UNICABLE und JESS
Diese neuen Verteilsysteme sind in aller Munde. In der abgebildeten Spektrums-Darstellung erkennt man 2 aktive UNICABLE-Endgeräte.
KWS VAROS 109

Programmierfunktion für adressierbare Antennendosen

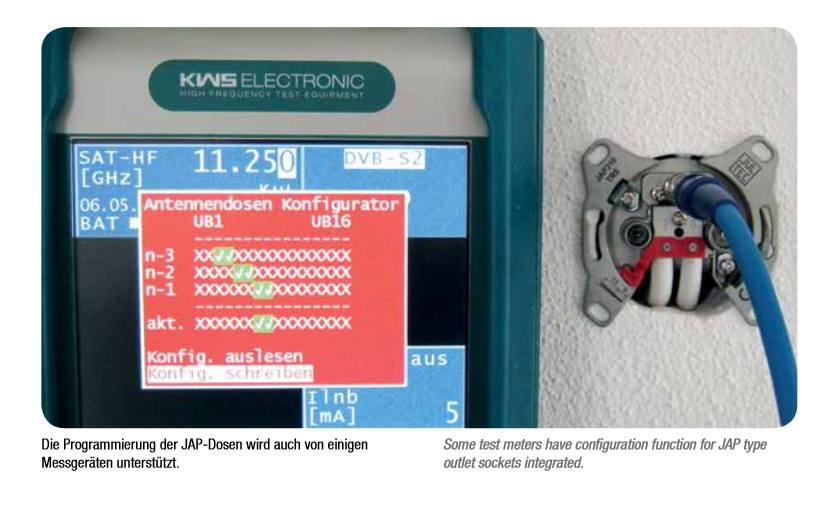

Ein Highlight im VAROS 109 ist die Möglichkeit, adressierbare Antennendosen zu programmieren.
KWS_Varos_109_JESS-Unicable-Programmierung_ID_JAP-Dose-Programmer

KWS VAROS 109 AndoKon-Funktion

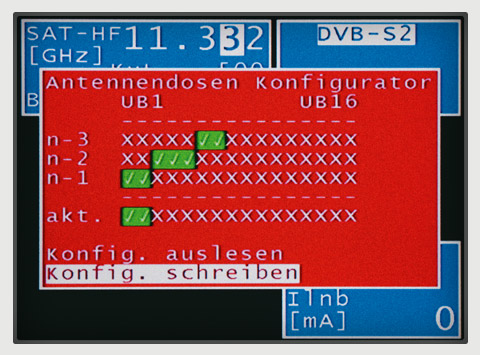

In der Abbildung zuvor (Bild "KWS_Varos_109_Unicable-JESS-AnDoKo") sind in einer JESS Verteilung die Userbänder 1 und 2 von 16 möglichen UB's aktiv. Auch der VAROS 306 und der AMA 310 verfügen über dieses Feature.

Sehr komfortabel
UNICABE-Frequenzen auslesen: Leider gibt es keine einheitlichen Standards, welche UNICABLE-Frequenzen von den einzelnen Multischalter-Herstellern verwendet werden.

Mit dem VAROS 109 kann man diese Frequenzen vom Multischalter auslesen und in 4 interne User-Bänke übernehmen. Diese Bänke kann der Anwender auch noch nach Wunsch benennen, also beispielsweise mit der Typenbezeichnung des Multischalters.
KWS VAROS 109 Unicable/JESS Funktion

Stauraum

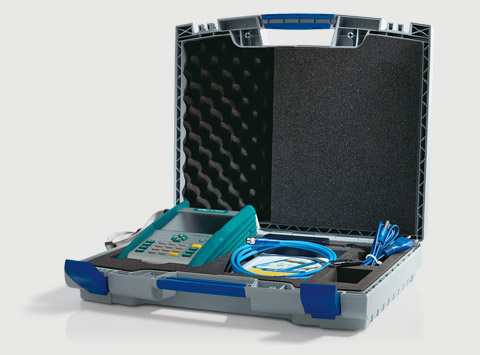

Im Schutzkoffer des VAROS 109 hat das ganze Zubehör Platz: Messkabel, externes Netzteil, USB-Stick, Bedienungsanleitung - und natürlich das VAROS 109 in der Schutztasche mit Tragegurt.
KWS VAROS 109


Technische Daten KWS Varos 109

FREQUENZBEREICHE
SAT 910-2150 MHz
Auflösung 1 MHz
Transponderfrequenzeingabe oder 1. ZF

BETRIEBSARTEN
DVB-S, DVB-S2
Analyzer in allen Bereichen

BEDIENUNG
Eingabe - über Tastatur
Bildschirm -5,7" Color-TFT, VGA Auflösung
Bedienerführung über OSD (On Screen Display) -deutsch, englisch, französisch und italienisch
Eingebauter Lautsprecher zur Audiowiedergabe

HF-EINGANG
F-Buchse -75 Ohm (IEC 60169-24)
Rückflussdämpfung >8 dB (910-2.150 MHz)

EINGANGSABSCHWÄCHER
0-30 dB in 4 dB-Stufen

PEGELMESSUNG
Messbereich -30-100 dBµV
Anzeigebereich -30-110 dBµV
Auflösung -0.5 dB
Toleranz (Messbereich) ± 2,0 dB (bei 20°C) - ± 2,5 dB (0°C-40°C)
Messbandbreite (RBW) > = 10 MHz abhängig von Symbolrate
Akustische Pegeltendenz zuschaltbar
Pegeltendenzbalken mit MaxHold Indikator

ANALYZER
Digitalanalyzer
Messbandbreite (RBW) -10 MHz für vollen Span, 4 MHz für Span 1 und 2
Span (Frequenzausschnitt) -SAT-Gesamtbereich, 300 MHz oder 76 MHz

DVB-S
QPSK-Demodulator (nach ETS 300421)
Symbolraten 2-45 MSym/s

Messparameter (nach ETR 290)
VBER 10-2 bis 10-8 (Bitfehlerrate nach Viterbi)
CBER 10-2 bis 10-8 (Bitfehlerrate vor Viterbi)
MER 2-20 dB - Auflösung 0.1 dB
Suchlauffunktion

DVB-S2
QPSK/8PSK-Demodulator (nach ETS 302307)
16APSK, 32APSK - nicht unterstützt
FEC 1/4, 1/3, 2/5 - nicht unterstützt
Symbolraten 2-45 MSym/s

Messparameter (nach ETR 290)
LBER 10-1 bis 10-8 (Bitfehlerrate nach LDPC)
CBER 10-2 bis 10-8 (Bitfehlerrate vor LDPC)
MER 1-20 dB - Auflösung 0.1 dB
Automatische Erkennung DVB-S/DVB-S2
Suchlauffunktion

MPEG-4 Kombidecoder
NIT-Auswertung
Direkte Empfängerabstimmung aus NIT
Anzeige der MPEG Video Parameter
Messung der Video-Bit-Rate in Mbit/s

Video-Decodierung
MPEG-2 - (ISO/IEC 13818-2), H.264/AVC Level 4.1 HP (ISO/IEC 14496-10)

Audio-Decodierung
MPEG-2 - (ISO/IEC 13818-3) Dolby Digital AC-3, Dolby Digital Plus
MPEG-2 - AAC (ISO/IEC 13818-7)
MPEG-4 - AAC(ISO/IEC 14496-3)

CI (Common Interface)
1× CI-Schacht
Darstellung des Kartenmenüs

MESSDATENSPEICHER (DATALOGGER)
Automatische Speicherung von Messreihen in Form einer XML-Datei auf einem USB-Stick

SCHNITTSTELLEN
DVI
Alternativ zum eingebauten TFT-LCD-Display kann das Video- und Audiosignal digital an ein TV-Gerät mit DVI/HDMI-Eingang übertragen werden.
Ausgangsimpedanz - 100 Ohm
Differenzausgangspegel typ. 1 VSS

USB-A
USB-A Buchse für DataLogger und Softwareupdate USB 2.0

ABSTIMMSPEICHER
99 Speicherplätze
Speicherschutzfunktion

FERNSPEISUNG
max. Strom - 500 mA (kurzschlussfest)
Spannungen - 14 V/18 V
22 kHz Modulation - USS = 0.8 VSS
DiSEqC - Versionen V1.0, V1.1, V1.2, V2.0
UNICABLE (EN50494) / JESS (EN50607)

Strommessung
Bereich 0-500mA
Auflösung 1mA
Toleranz + 5 % vom Endwert

STROMVERSORGUNG
12V extern
11-15 V DC max. 2,5 A
oder externes Primärnetzteil 12 V/2,5 A (im Lieferumfang enthalten) über Klein-spannungsbuchse nach DIN 45323
Leistungsaufnahme max. 30 W

AKKU
Li-Ion-Akkupack 7,2 V/6,6 Ah
Betriebsdauer min. 3,5 Stunden (abhängig von LNB-Last), automatische Abschaltung zum Schutz vor Tiefentladung
Ladezeit ca. 3 Stunden
Akkumanagement Akku über 12 V extern aufladbar

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
nach EN 61000-6-2 und EN 61000-6-3

SCHUTZMASSNAHMEN
nach EN 61010-1

ABMESSUNGEN
Breite 164 mm
Höhe 266 mm
Tiefe 70 mm

GEWICHT
ca. 1,3 kg mit eingebautem Akku

LIEFERUMFANG
Im Lieferumfang enthalten:
-Transportkoffer
-Schutztasche
-IEC-Messkabel 75 Ohm
-Netzteil und Netzkabel extern
-USB-Stick
-Bedienungsanleitung


Hersteller: KWS Electronic
Typ: Varos 109
EAN: 4043493155785
Dateianhänge
KWS VAROS 109
KWS VAROS 109
KWS VAROS 109
KWS_Varos109_Bedienungsanleitung_Version_V01_04_deutsch.pdf
KWS VAROS 109 Bedienungsanleitung (deutsch)
(2.26 MiB) 216-mal heruntergeladen
KWS_Varos_109_TeleSatellit 1_2013_Test.pdf
KWS VAROS 109 Testbericht Tele-Satellit 1-2013
(6.32 MiB) 263-mal heruntergeladen
KWS-Electronic_Produktprogramm_Gesamtkatalog2013.pdf
KWS Electronic Gesamt Produktkatalog 2013
(2.74 MiB) 227-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: KWS Varos 109 Profi-Satmeßgerät DVB-S/S2 (Unicable/JESS)

Ungelesener Beitragvon techno-com » 20. Dezember 2014 12:31

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: KWS Varos 109 Profi-Satmeßgerät DVB-S/S2 (Unicable/JESS)

Ungelesener Beitragvon techno-com » 25. Januar 2015 07:27

Jetzt mit optischem Messeingang (LWL/Optik) und mit Microskop-Funktion

Neue Anleitung incl. Beschreibung für diese neuen Funktionen in der Anlage hier als .pdf.
Dateianhänge
KWS-Varos_109_optischer-LWL_Lichwellenleiter_Messeingang_Optik
KWS_Varos_109_Bedienungsanleitung_V01_06_deutsch.pdf
KWS Varos 109 Bedienungsanleitung Version 1.06 incl. Optik/LWL/optischer Messeinheit + Microskop (deutsch)
(3.45 MiB) 301-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: KWS Varos 109 Profi-Satmeßgerät DVB-S/S2 (Unicable/JESS)

Ungelesener Beitragvon techno-com » 26. Januar 2015 09:18

DIE OPTIONEN DES VAROS 109
Modularität auch beim kleinsten Messempfänger von KWS, dem VAROS 109. Durch geschickte und durchdachte Konstruktion ist es für Sie jetzt auch möglich, Ihren VAROS 109 nachrüsten zu lassen.

Folgende Optionen stehen zur Verfügung:

Konstellationsdiagramm QPSK/8PSK
EAN: 4043493161533
VAROS109_Option_OPSK_8PSK

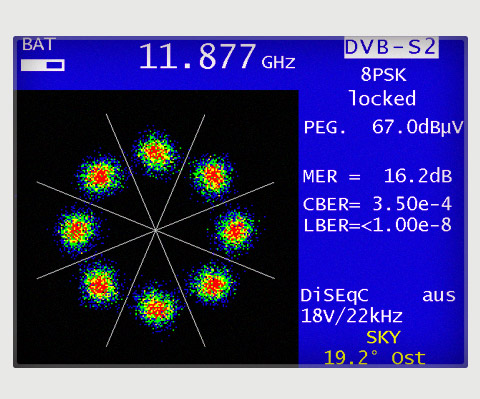

Damit lässt sich die Signalqualität der SAT-Signale auch optisch bewerten. Die übersichtliche und großzügige Anzeige aller Messwerte bietet Ihnen eine wertvolle Entscheidungshilfe bei Installation und Fehlersuche in SAT-Anlagen.

Das Konstellationsdiagramm ist eine grafische Darstellungsform der Signalzustände eines digital modulierten Signals in einem zweidimensionalen Koordinatensystem.

Ein reales SAT-Signal ist immer mit Störungen beaufschlagt.

Je schlechter die Signalqualität ist, desto größer ist die Verteilung im Zustandsraum, die Signalwolke vergrößert sich. Das bedeutet andererseits: Je besser sich alle Signalzustände um die Idealzustände konzentrieren (je kleiner die Signalwolken sind), umso besser ist das Signal. Ist das Signal so stark gestört dass einige Signalzustände die Entscheidungsgrenze überschreiten, sind Bitfehler die Folge, oft mit den bekannten Bild- und Tonstörungen.

Die farbliche Abstufung gibt Auskunft über die Häufigkeitsverteilung der Signalzustände. Dabei erfolgt die Abstufung in blau, grün, gelb und rot mit aufsteigender Häufigkeit.

Optisches Messmodul
(1310-1490-1550 nm)
EAN: 4043493161427
VAROS109_Option_OptischerEingang

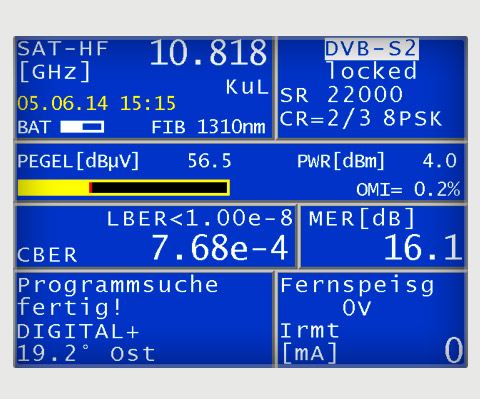

Mit dieser Option können optische Signale über Satellit geprüft werden. Die Messung kann an jedem Punkt der Übertragungsstrecke erfolgen.

Mit der schaltbaren LNB-Versorgung des VAROS 109 wird der SAT-Spiegel mit dem Opto-LNB (optisches LNB) optimal eingemessen.

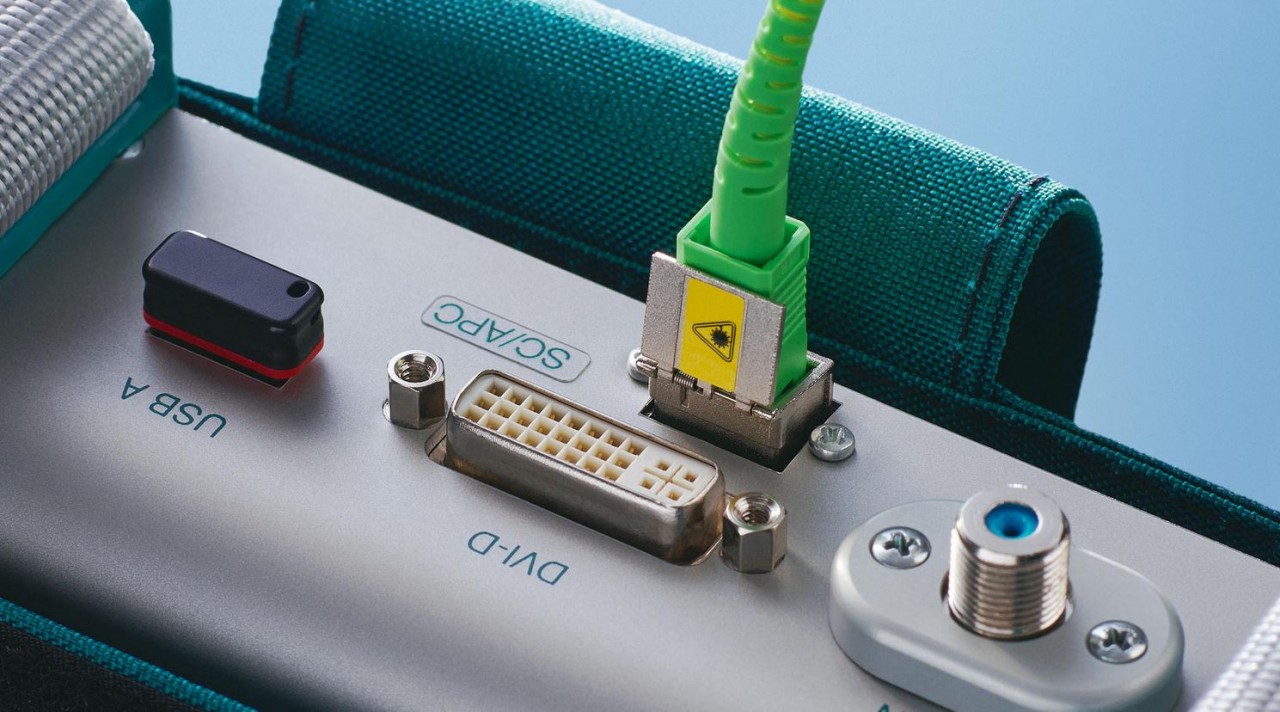

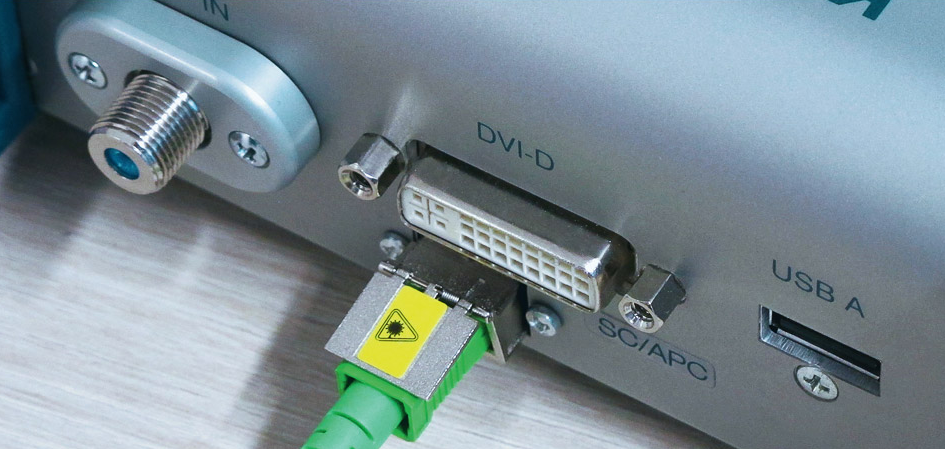

Als Messeingang verfügt der VAROS 109 über eine stabile SC/APC Buchse. Diese verschließt sich automatisch, sobald kein LWL-Kabel angeschlossen ist
