Mastnaher Potentialausgleich

Wissen sie nicht was sie für ihre Satanlage alles benötigen, haben sie Fragen zu unseren Komplettanlagen oder zur Planung/Installation einer Anlage (Kabelverlegung, Ausrichtung, Multischaltern, LNB etc.) ?
Markusmv
ist ganz gut am schreiben
Beiträge: 34
Registriert: 21. September 2015 21:00
Hat sich bedankt: 1 Mal
Danksagung erhalten: 3 Mal

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon Markusmv » 11. Juli 2016 08:56

Hallo Herr Uhde.

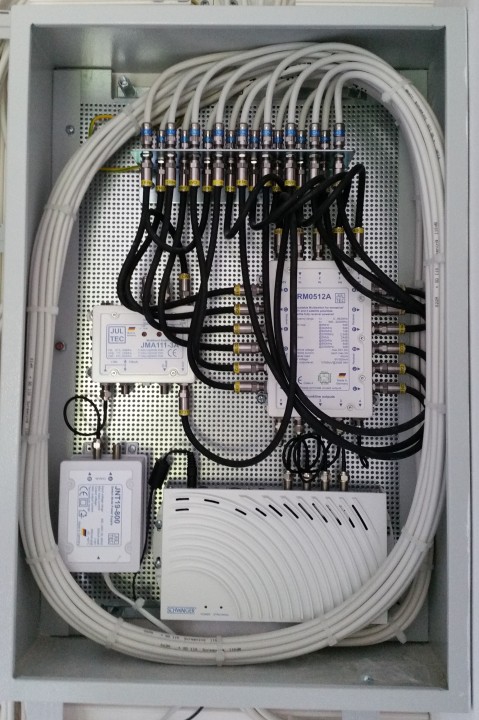

Hier mal ein Foto von der fast fertigen Installation:
Es fehlt noch ein Netzwerkkabel zum Switch für SATIP.
Dateianhänge
JultecJRM0512A_Multischalter_JMA111-3_Verstaerker_Sat-over-IP-Router_Lochblechplatte_Schwaiger_SatoverIP_Server.jpg
JultecJRM0512A_Multischalter_JMA111-3_Verstaerker_Sat-over-IP-Router_Lochblechplatte_Schwaiger_SatoverIP_Server
Folgende Benutzer bedankten sich beim Autor Markusmv für den Beitrag:
techno-com (11. Juli 2016 10:10)
Bewertung: 33%



Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon techno-com » 12. Juli 2016 09:57

Danke :thx

Wurde als Referenz-Bild aufgenommen unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich :1147 :1147
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Markusmv
ist ganz gut am schreiben
Beiträge: 34
Registriert: 21. September 2015 21:00
Hat sich bedankt: 1 Mal
Danksagung erhalten: 3 Mal

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon Markusmv » 13. September 2016 08:26

Hallo Herr Uhde.
Ich habe noch eine Frage zu meiner Sat-IP Anlage.
Speist der Schwaiger-SatIP den Multischalter/LnB mit Strom ein?
Ich habe derzeit noch keinen Fernseher an das System angeschlossen, wollte aber per App schon mal die Funktion testen.
Jedoch funktioniert es bis dato nicht.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon techno-com » 13. September 2016 08:37

Markusmv hat geschrieben:Hallo Herr Uhde.

Hallo zurück :freunde

Markusmv hat geschrieben:Ich habe noch eine Frage zu meiner Sat-IP Anlage.
Speist der Schwaiger-SatIP den Multischalter/LnB mit Strom ein?

Ja, siehe technische Daten vom Gerät:
Schwaiger_MS41IP_Spannungsversorgung

Muss er ja auch da er ja ganz alleine ohne Multischalter, also direkt am LNB, angeschlossen auch funktioniert in diesen Modi dann.

Markusmv hat geschrieben:Ich habe derzeit noch keinen Fernseher an das System angeschlossen, wollte aber per App schon mal die Funktion testen.

Würde ich erst einmal mit einem Standard Sat-Receiver testen, ist wohl der einfacherere Weg und erst dann wenn auch dort kein Bild zu bekommen ist nach einem Problem im Aufbau suchen --- meist die Antennenausrichtung einfach nur falsch.

Markusmv hat geschrieben:Jedoch funktioniert es bis dato nicht.

Nicht viele Angaben zu ihren Einstellungen (was sie wo wie eingestellt/versucht haben), ggf. liegt ja auch da der Hund begraben.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Markusmv
ist ganz gut am schreiben
Beiträge: 34
Registriert: 21. September 2015 21:00
Hat sich bedankt: 1 Mal
Danksagung erhalten: 3 Mal

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon Markusmv » 13. September 2016 08:43

Danke.

Beim Anschluss der Stichdosen habe ich überall zum testen der Verkabelung einen Receiver angeschlossen. dort war überall ein Bild vorhanden (Feinjustierung der Antenne wird noch erfolgen).
Habe gestern die Sat-IP App geladen und es wurde auch prompt das Schwaiger-System gefunden. Nach dem Download der Senderliste aus dem Internet und nach Auswahl von Sendern (RTL, Pro Sieben, Sat1...) erschien auf dem Tablet kein Bild.
Ich werde der Ursache weiter auf den Grund gehen...

guba
Foren-As
Beiträge: 379
Registriert: 19. November 2013 08:14
Danksagung erhalten: 51 Mal

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon guba » 13. September 2016 20:18

Stimmt diese Einstellung
6.) Natürlich ist es auch möglich den Server MS 41 IP über Ihre bestehende Multischalteranlage zu betreiben. Bitte nutzen Sie dann 4 bestehende freie Ausgänge Ihres Multischalters und belegen Sie die F Konnektoren des MS41IP. Bitte selektieren Sie den Quad/Diseqc Port in den LNB Einstellungen. Danach bitte die Funktion Anwendung selektieren um die Einstellung zu speichern.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon techno-com » 13. September 2016 20:21

Das wäre so falsch ... Der Router hängt nicht an der "Multischalteranlage" (Teilnehmer Ausgänge), sondern an den Kaskadenausgängen. Somit muss er als Quattro LNB konfiguriert werden.


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 379
Registriert: 19. November 2013 08:14
Danksagung erhalten: 51 Mal

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon guba » 13. September 2016 22:23

Achtung: der Schwaiger ist kein Router, nur ein Multischalter, der Sat auf IP umsetzt ...

Der SAT>IP Switch/Server beinhaltet keine DHCP-Funktion. Daher muss er an einen Router oder Switch mit DHCP-Funktion angeschlossen werden.

Mir ist aufgefallen, dass auf dem Gesamtschema die Verbindung zum Router (Fritzbox usw.) fehlt. Diese ist zwingend, da der Router dem Schwaiger ja die IP-Adresse fürs Netz zuweist.

Frage: Ist die erwähnte App von Schwaiger oder eine sonstige Sat-IP-App?.
Ich vermute nämlich, dass man mit der App die Systemeinstellungen des Schwaiger wie LNB usw. nicht programmieren kann.
Dies geht sicher besser mit dem PC und der WEB-UI analog einem Router, wie in der Anleitung ab Seite 15 beschrieben.

Habe sie mal für die Forumbenutzer angehängt ... damit sie nachvollziehen können, von was wir hier schreiben
ms41ip_manual_d_a.pdf
(1.63 MiB) 318-mal heruntergeladen


Gruss
Guido

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Mastnaher Potentialausgleich

Ungelesener Beitragvon techno-com » 14. September 2016 07:01

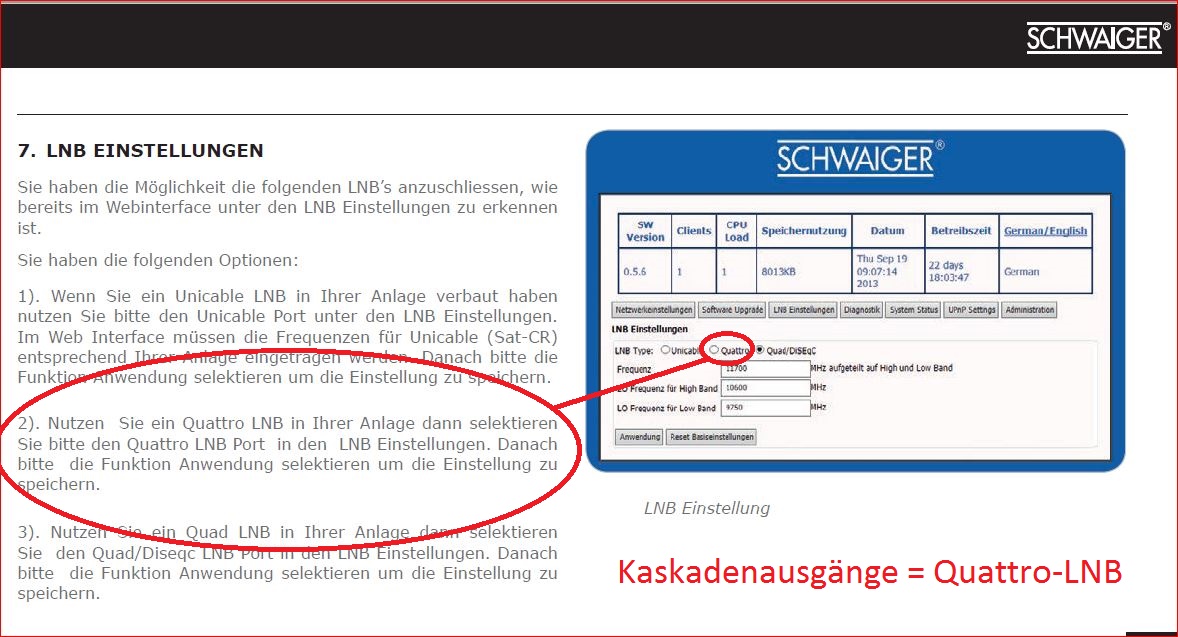

Hier das mal in Bildform ... das zeigt auch das von mir zuvor erklärte mit der Konfiguration auf "Quattro-LNB" und nicht auf "Quad/Diseqc Port" !

Übrigens denke ich schon das eine Netzwerk-Verbindung hergestellt wurde vom Schwaiger Sat>IP Router/Multischalter (die werden wirklich so genannt !!) zum Netzwerk-Router.
Dateianhänge
Schwaiger_MS41IP_Quattro-LNB-Versorgung => So ist das Anschlussscheme hier in diesem Aufbau
Schwaiger_MS41IP_Quattro-LNB-Versorgung_Einstellungen
