Multischalter ohne Stromanschluss (voll receivergespeist)

Ungelesener Beitrag von techno-com »

Für alle hier folgenden Multischalter der Serie "JRM" von JULTEC gilt das sie voll receivergespeist (receiver powered) sind (wie auch die Geräte aus der JRS-Serie).
D.h. sie benötigen alle keinen eigenen Stromanschluss mehr, sondern werden über die vom Receiver/ den Receivern abgegebene Schalt- bzw. Versorgungsspannung versorgt. Hier reicht es bereits wenn nur ein Receiver eingeschaltet ist.
Weiterführender Link zu den Geräten und deren Beschreibung: Hohe Energiekosten / Stromkosten beim Multischalter ?

Man spart auf diesem Weg nicht nur unnötige Kosten für die Versorgung des Schalters, sie werden ja auch nur dann versorgt wenn die Receiver eingeschaltet sind. Weiterhin haben sie auch alle eine nur sehr geringe Stromaufnahme:
- JRM5/xx Schalter für einen Satelliten ca. 70mA - 5/xx Schalter der 2. Produktgeneration ca. 40mA

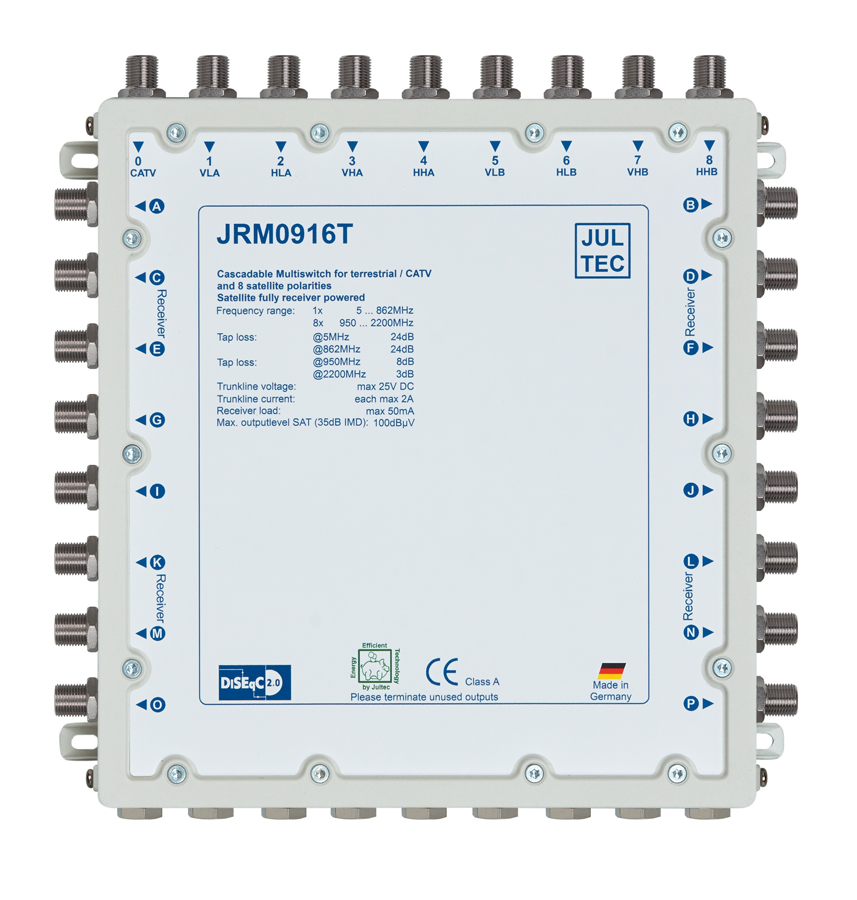

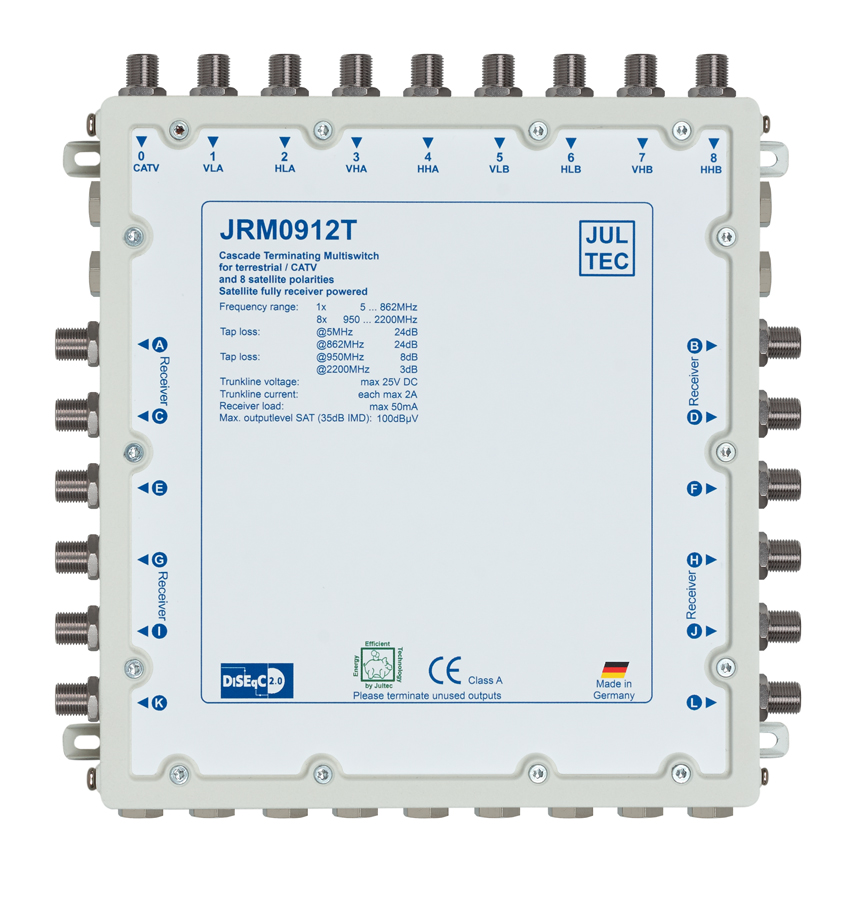

- JRM9/xx Schalter für 2 Satelliten ca. 50mA

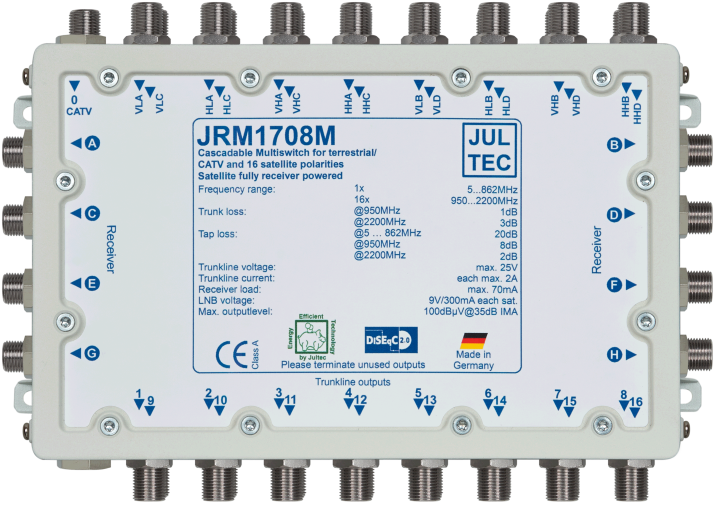

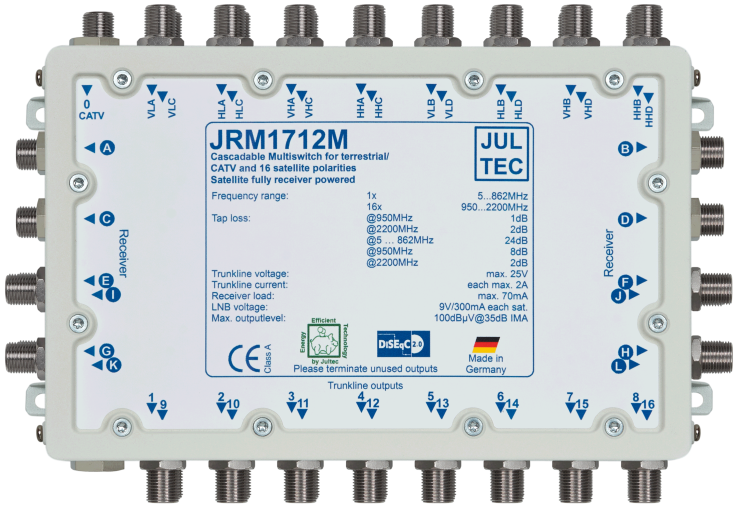

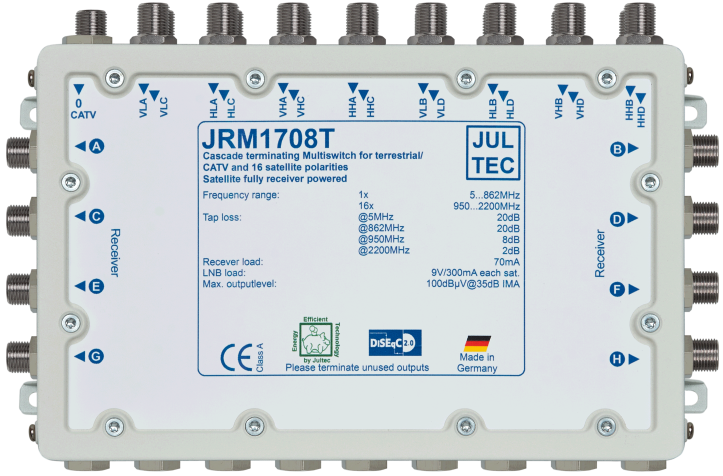

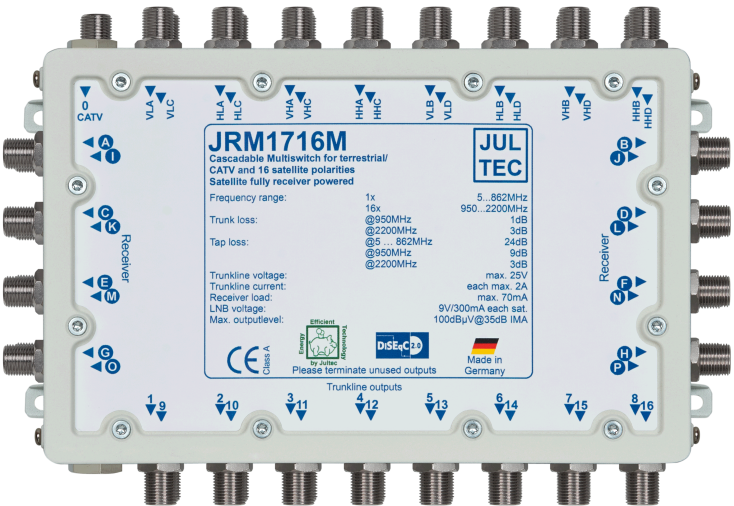

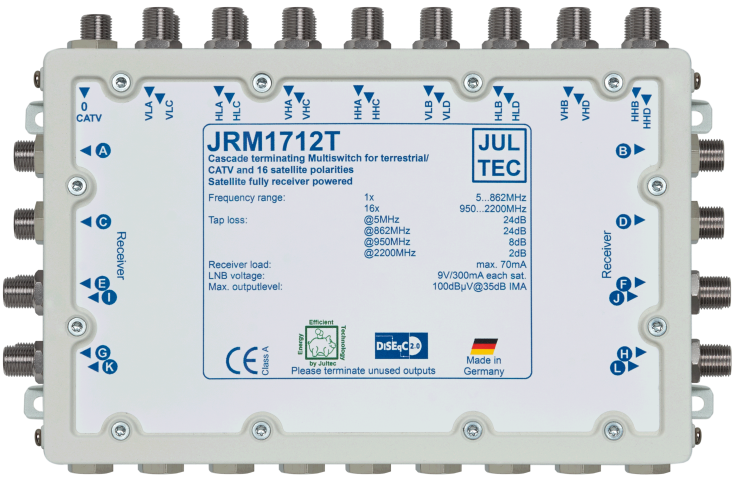

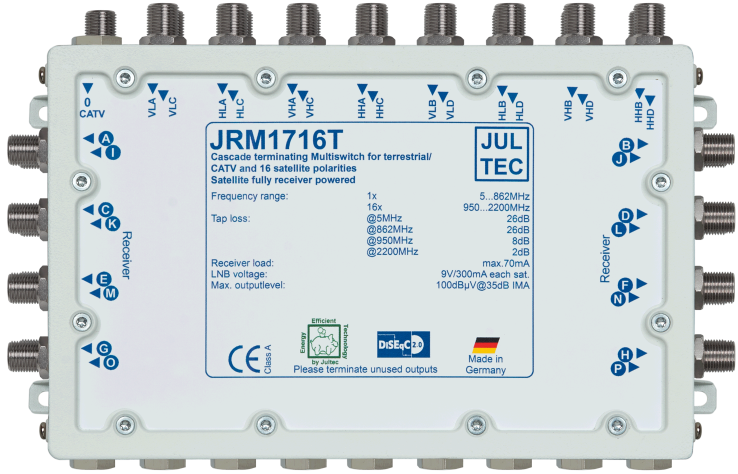

- JRM17/xx Schalter für 4 Satelliten ca. 70mA

"MADE in GERMANY" entwickelt von "Deutschlands TOP-Entwicklern" ! 5 Jahre Garantie !
Im robusten Spritzgussgehäuse mit sehr guter Abschirmung und F-Stecker-Anschlüssen der Class A, sehr hochwertig (Bilder siehe Anlage !).

CATV Rückkanal-/ Rückweg- tauglich ! So kann auch z.B. Internet bzw. Telefon (z.B. KabelBW, UnityMedia/UM, Vodafone Kabel, Kabel Deutschland, Primacom, etc.) über das verlegte Kabel weiterhin betrieben werden !

LASSEN SIE SICH BERATEN !
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equipment dafür "Made in Germany"
JULTEC_Seminar_2015-05.pdf
JULTEC Seminar-/Schulungsunterlagen 05-2015
(6.69 MiB) 1223-mal heruntergeladen
JULTEC_Seminar_2015-11.pdf
JULTEC Seminar-/Schulungsunterlagen 11-2015
(9.91 MiB) 630-mal heruntergeladen
JULTEC_Seminar_2016-10.pdf
JULTEC Seminar-/Schulungsunterlagen 10-2016
(13.55 MiB) 604-mal heruntergeladen
JULTEC_Seminar_2017-03.pdf
JULTEC Seminar-/Schulungsunterlagen 03-2017
(6.44 MiB) 966-mal heruntergeladen
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015.pdf
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_PDF Ausführung
(261.31 KiB) 1528-mal heruntergeladen
Jultec_JRM_Manual_45T02.pdf
Technisches Datenblatt Jultec JRM-Serie (2023) JRM-Manuel Version 45T02
(82.02 KiB) 65-mal heruntergeladen
In Test wurden diese Schalter mit hervorragenden Testurteilen belegt, einfach Qualität aus dem Haus JULTEC !
Wir nenne ihnen auch gerne den Verweis auf die Herstellerseite, da gibt es nichts zu verschweigen => http://www.jultec.de/products.html (dort sind dies die Schalter der JRM-Serie). JRM steht für "Jultec receivergespeiste Multischalter".

Hinweis 1: Es gibt jeweils die Varianten "T" (=terminiert) und "A" (=Ausgang) - Edit: jetzt auch "M" - siehe Jultec-Typenschlüssel). Unterschied der Variaten "A" ist einfach das sie kaskadierbar sind, man also noch einmal die LNB-Eingänge + den terrestrischen Eingang als Ausgang unten am Schalter hat um weitere Schalter zu erweitern. Dies ist nur dann notwendig wenn sie echt eine Erweiterung anbringen möchten (siehe z.B. Bild in der Anlage). Man verwendet ansonsten nur die Variante "T". Wenn man einmal einen "T" erweitern möchte kann man dann immer noch die Variante "A" neu hinzu kaufen und so die Erweiterung vornehmen.
Alle offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge bei den Schaltern der Bauart "A") bitte immer mit einem "DC entkoppelten F- Endwiderstand" abschließen ! Also wenn sie z.B. an einem Schalter mit 8 Ausgängen vorerst nur 5 in Betrieb nehmen möchten die 3 anderen Ausgänge bitte abschließen.

Hier ein Beitrag über die Spannungswandler im Gerät und die daraus resultierende geringere Stromaufnahme => JULTEC JRM0516T maximale Kabellänge

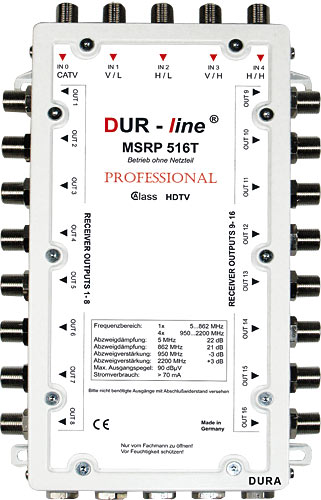

Hinweis 2: Diese Schalter werden auch unter dem Label "DUR-LINE" (dort Kennung MSRP) vertrieben, JULTEC ist aber der original Entwickler + Hersteller !
Dateianhänge

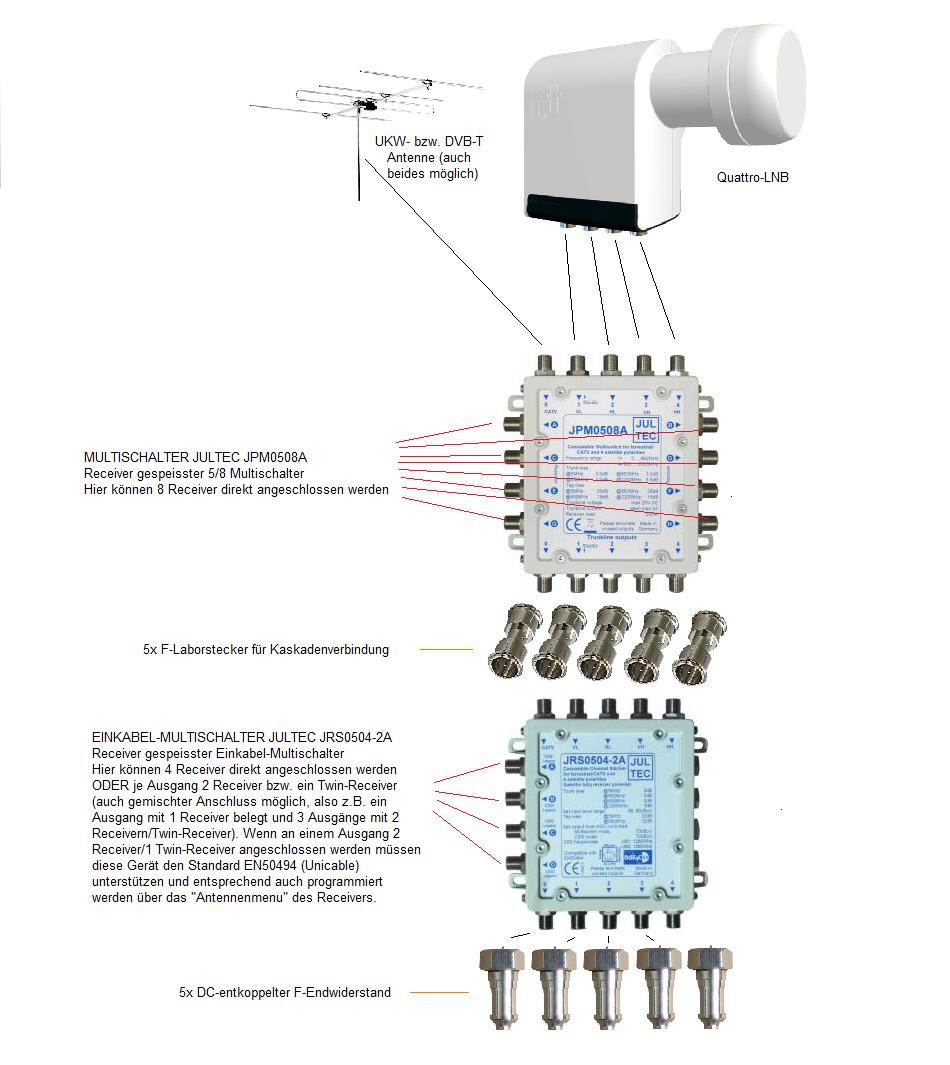

Schaltbeispiel mit einem Unicable-Multischalter (Erklärung von diesem JULTEC Produkt JRS0504-2A finden sie auch hier im Forum)
Schaltbeispiel mit einem Unicable-Multischalter (Erklärung von diesem JULTEC Produkt JRS0504-2A finden sie auch hier im Forum)
JULTEC http://www.jultec.de
JULTEC http://www.jultec.de

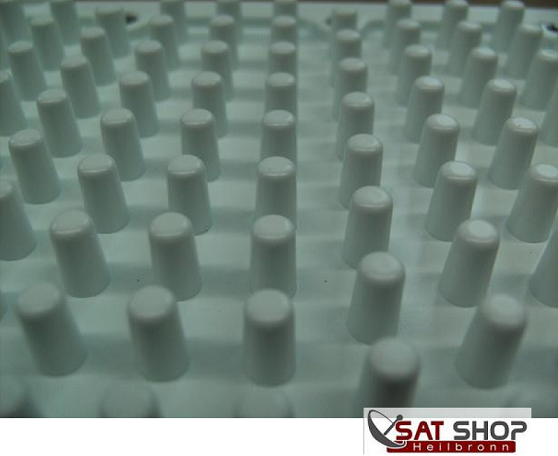

Jultec Gehäuse mit Noppen
Jultec Gehäuse mit Noppen
Jultec Gehäuse mit Noppen
Jultec Gehäuse mit Noppen
Jultec Gehäuse mit Noppen
Jultec Gehäuse mit Noppen

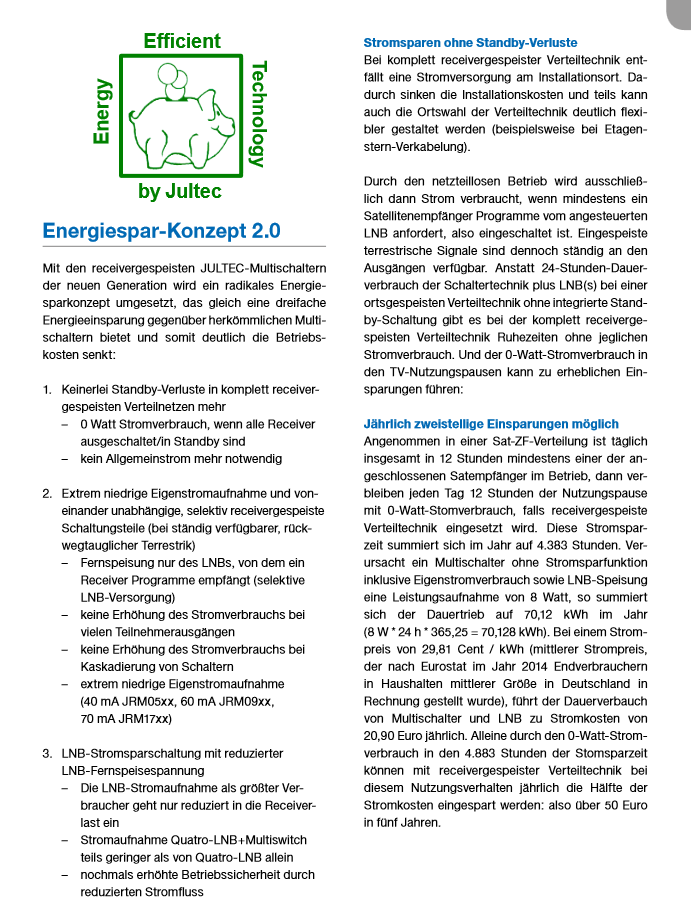

Jultec Energiesparlogo grün
Jultec Energiesparlogo grün
Jultec_JRM_Manual.pdf
Technisches Datenblatt Jultec JRM-Serie / JRM-Manual (2014 incl. JRM17er Serie) ALT !!!!
(58.47 KiB) 952-mal heruntergeladen

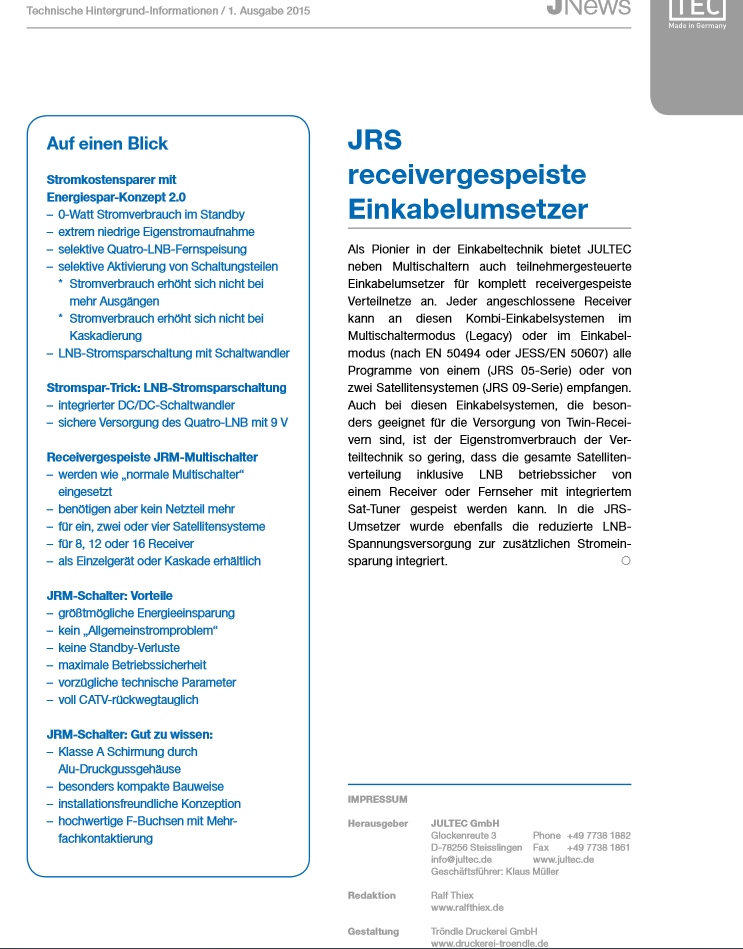

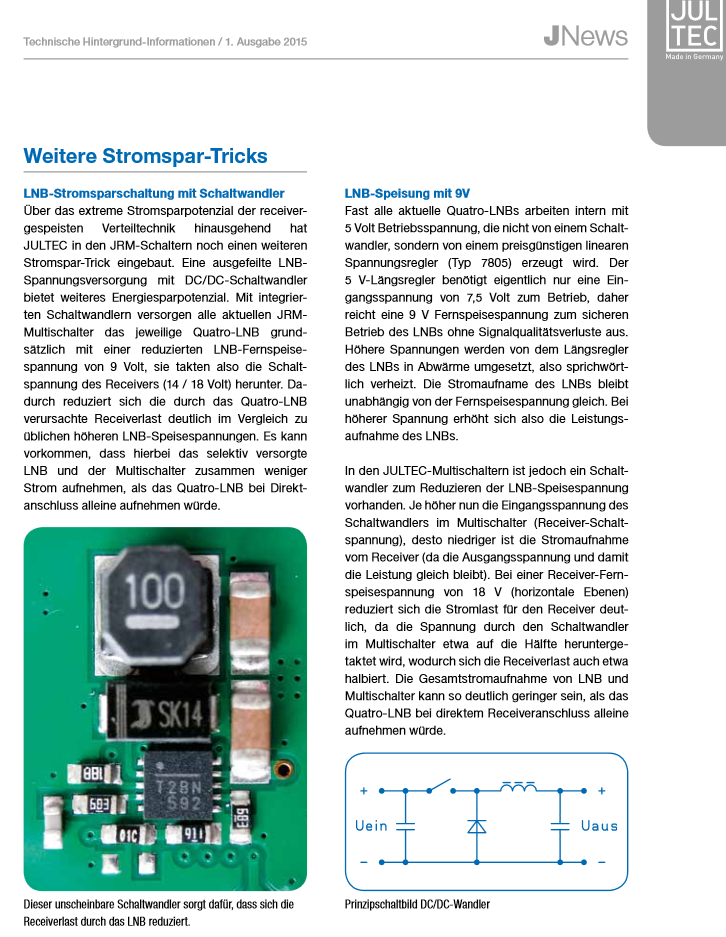

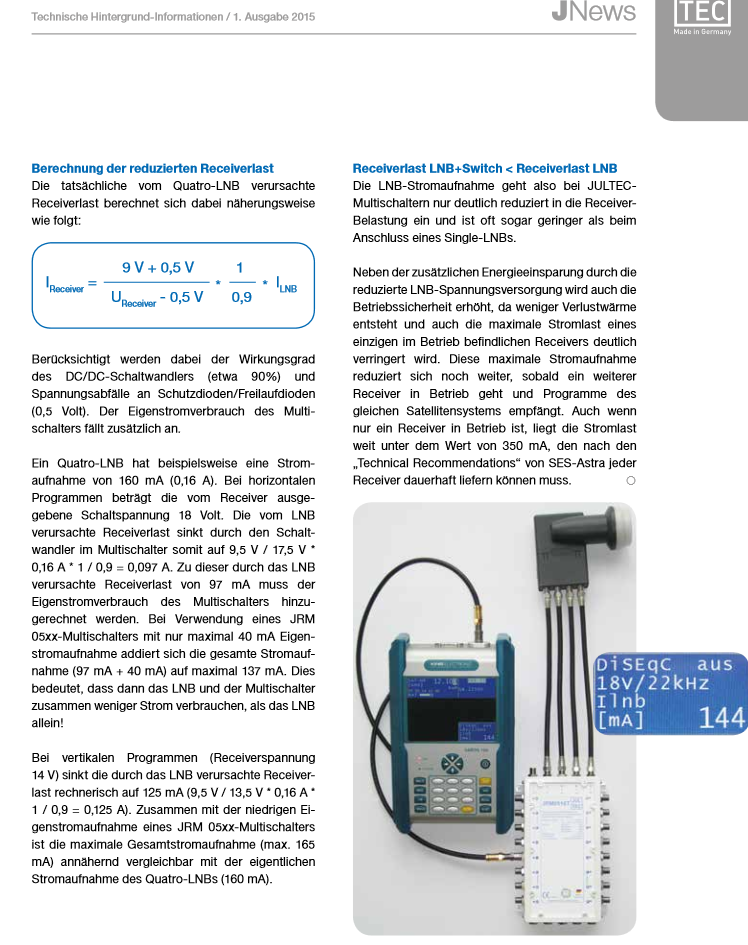

JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite1
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite1

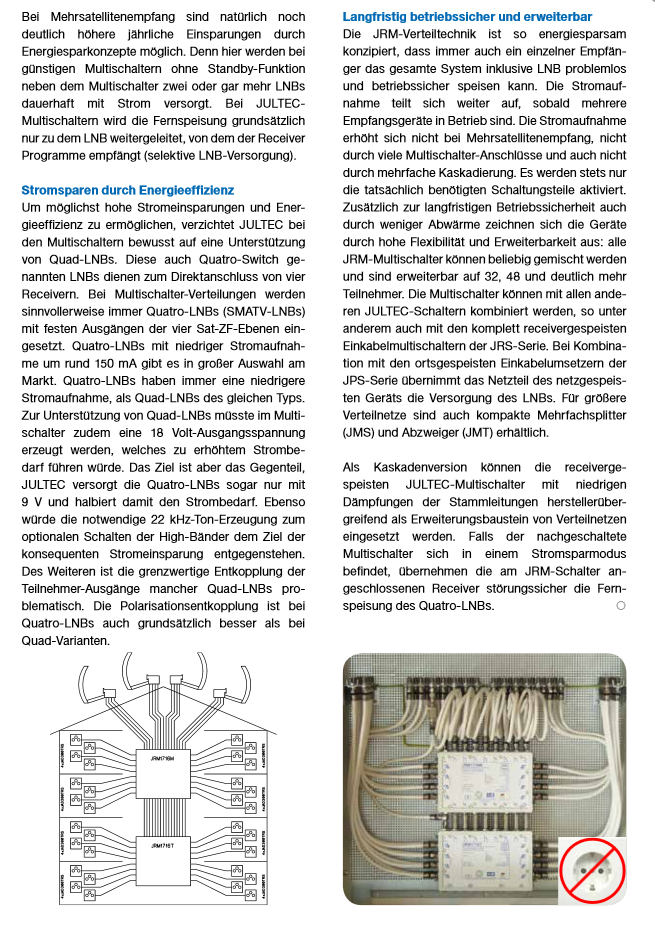

JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite2
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite2

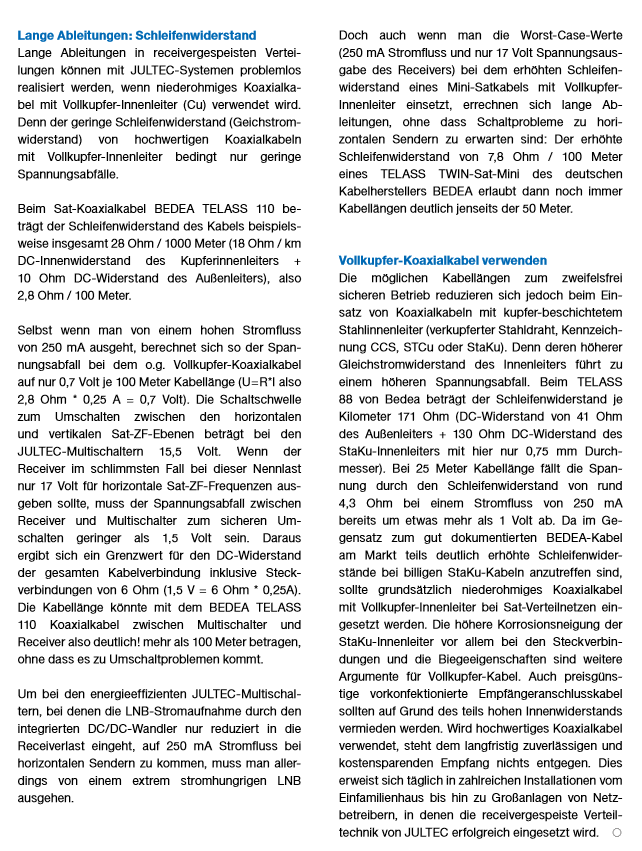

JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite3
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite3
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite4
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite4
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite5
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite5
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite6
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite6
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite7
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite7
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite8
JULTEC_JRM-Multischalter_News_01 Ausgabe 2015_Seite8
Jultec_JRM_Manual.pdf
Technisches Datenblatt Jultec JRM-Serie (2019) JRM-Manuel
(55.22 KiB) 316-mal heruntergeladen
Zuletzt geändert von techno-com am 10. Juni 2015 09:56, insgesamt 19-mal geändert.


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

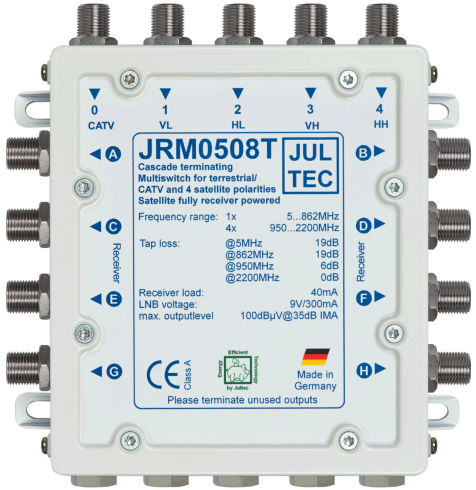

Multischalter 5/8 JULTEC JRM0508T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 5/8 JULTEC JRM0508T (receiver powered) ohne Netzanschluss (Bezeichnung vom Label "DUR-LINE" = MSRP 508T)

Produktbeschreibung:
Beim JRM0508A und JRM0508T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 8 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0508A hat Stammleitungs-/ Kaskadenausgänge, der JRM0508T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten (1. Generation):
Technische Daten Jultec JRM0508A/T (1. Produktgeneration)
Technische Daten Jultec JRM0508A/T (1. Produktgeneration)

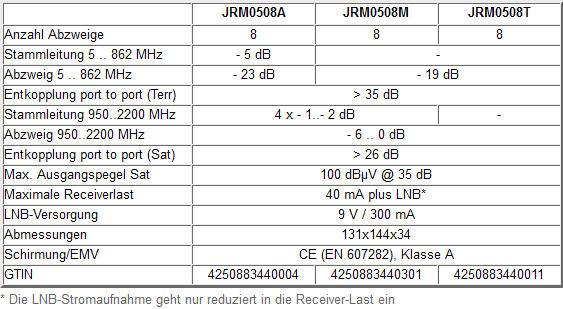

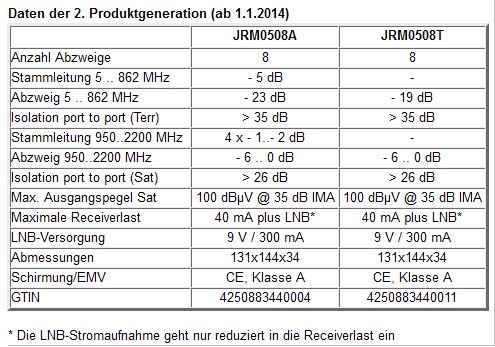

Technische Daten (2. Generation):
Technische Daten Jultec JRM0508A/T (2. Produktgeneration)
Technische Daten Jultec JRM0508A/T (2. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T / JRM0508A / JRM0508M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T / JRM0508A / JRM0508M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Frequenzbereich: 1x 5...862 MHz + 4x 950....2200 MHz
Stammleitungseingänge:1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 8

Abzweigdämpfung: / Teilnehmerausgänge:
5...862 MHz: / -19 dB
950...2200 MHz: / Verstärkung: -6...0dB

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 144 x 34 mm
EAN: 4250883440004

Link zur orig. Beschreibung JULTEC JRM0508T => http://jultec.de/JRM0508.html
Dateianhänge
Multischalter 5/8 DUR-LINE MSRP 508T (receiver powered)
Multischalter 5/8 DUR-LINE MSRP 508T (receiver powered)

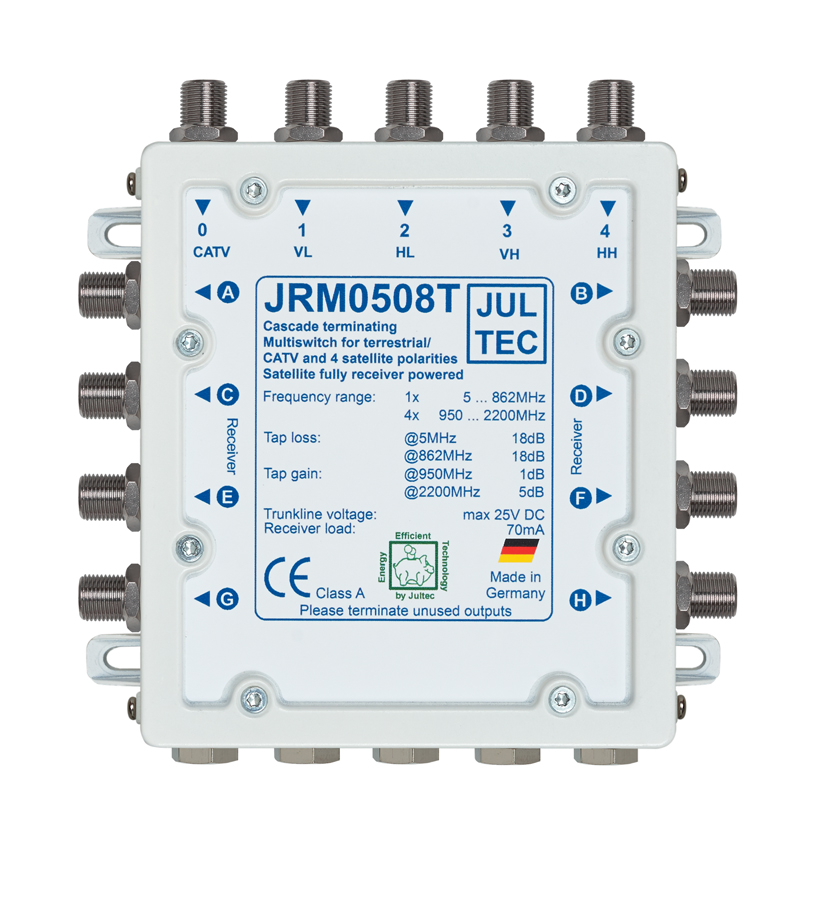

Multischalter 5/8 Jultec JRM0508T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Zuletzt geändert von techno-com am 11. März 2015 09:07, insgesamt 17-mal geändert.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

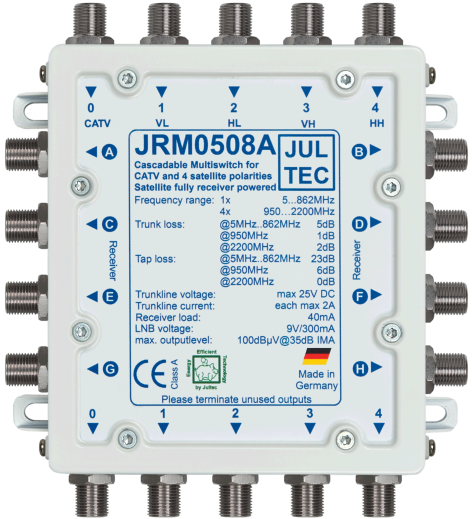

Multischalter-Kaskade 5/8 JULTEC JRM0508A (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter- Kaskade 5/8 JULTEC JRM0508A (voll receivergespeist) ohne Netzanschluss (Bezeichnung "DUR-LINE" = MSRP 508A)

Produktbeschreibung:
Beim JRM0508A und JRM0508T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 8 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0508A hat Stammleitungs-/ Kaskadenausgänge, der JRM0508T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten (1. Generation):
Technische Daten Jultec JRM0508A/T
Technische Daten Jultec JRM0508A/T
Technische Daten (2. Generation):
JultecJRM0508A-T_technische-Daten_2te-Generation
JultecJRM0508A-T_technische-Daten_2te-Generation
Multischalter 5/8 Jultec JRM0508T / JRM0508A / JRM0508M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/8 Jultec JRM0508T / JRM0508A / JRM0508M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Frequenzbereich: 1x 5...862 MHz + 4x 950...2200 MHz
Stammleitungseingänge: 1 x CATV, 4 x SAT-ZF
Stammleitungsausgänge: 1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 8

Abzweigdämpfung: / Teilnehmerausgänge:
5...862 MHz: / -23 dB
950...2200 MHz: / -6... 0 dB
Stammleitungen: 4x -1...-2db

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 144 x 34 mm
EAN: 4250883440011

Link zur orig. Beschreibung JULTEC JRM0508A => http://jultec.de/JRM0508.html

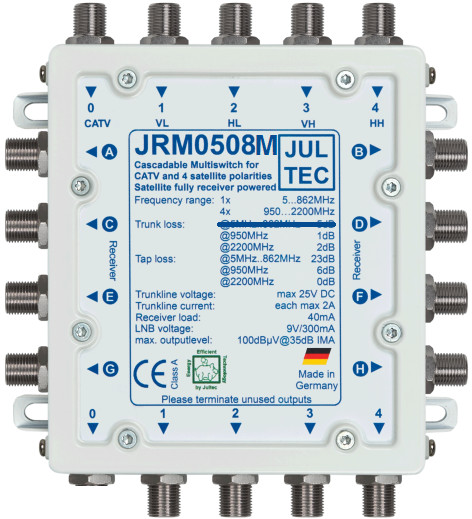

Jetzt auch als Jultec JRM0508M verfügbar ... Kaskade ohne terrestrischen Ausgang für bessere Multimedia-Verteilmöglichkeit (Dämpfungsanpassung) bei DoCsis-Anwendungen (Internet-/Telefon-Rückkanal)
Jultec JRM0508M Multimedia Kaskade ohne terrestrischen Ausgang in der Kaskadierung
Jultec JRM0508M Multimedia Kaskade ohne terrestrischen Ausgang in der Kaskadierung
Dateianhänge

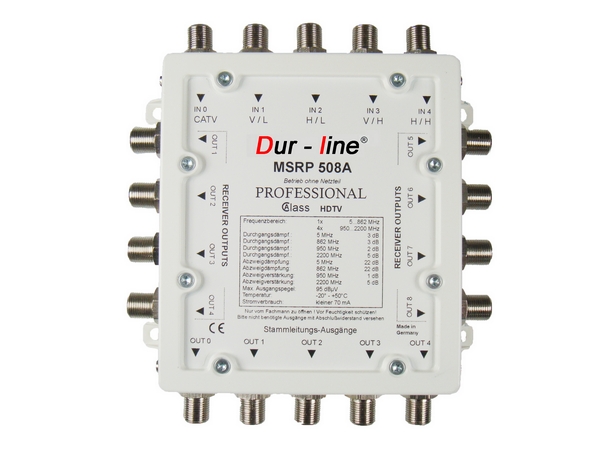

Multischalter-Kaskade 5/8 DUR-LINE MSRP 508A (receiver powered)
Multischalter-Kaskade 5/8 DUR-LINE MSRP 508A (receiver powered)
Test DF für Jultec JRM0508A
Test DF für Jultec JRM0508A
Multischalter 5/8 Jultec JRM0508A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/8 Jultec JRM0508A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/8 Jultec JRM0508A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/8 Jultec JRM0508A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Zuletzt geändert von techno-com am 11. März 2015 09:07, insgesamt 12-mal geändert.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

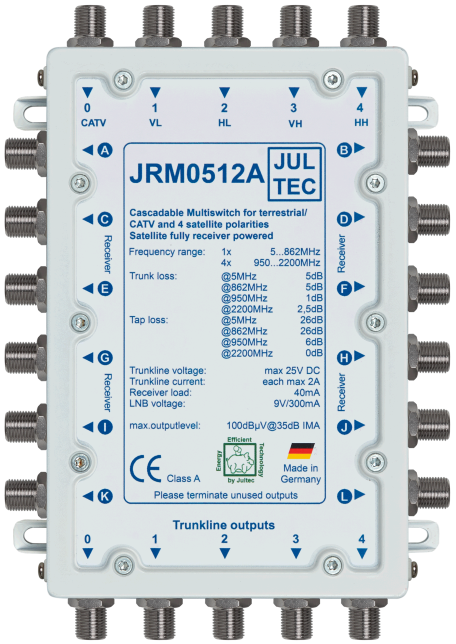

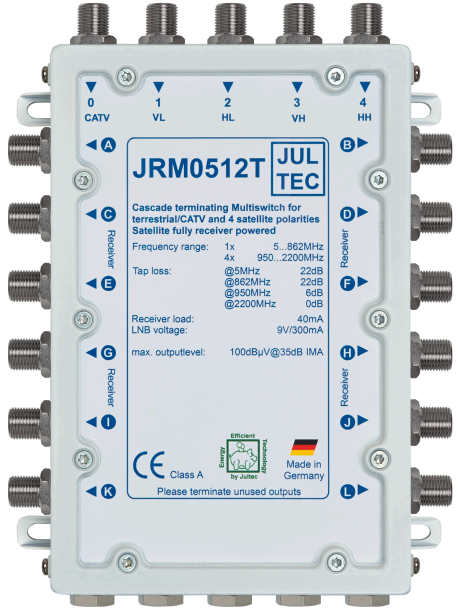

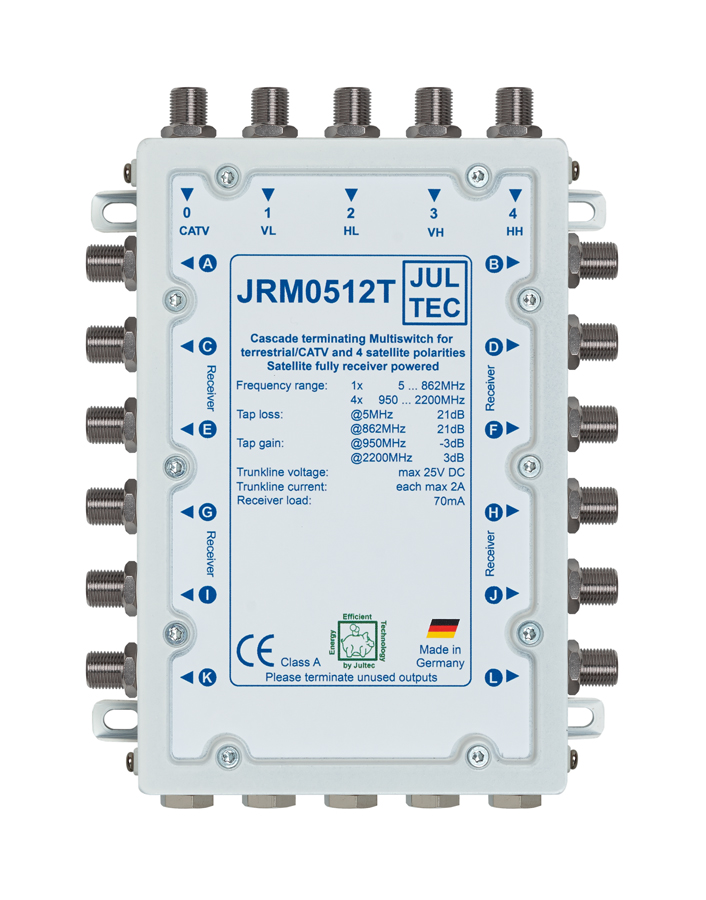

Multischalter 5/12 JULTEC JRM0512T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 5/12 JULTEC JRM0512T (voll receivergespeist) ohne Netzanschluss (Bezeichnung "DUR-LINE" = MSRP 512T)

Produktbeschreibung:

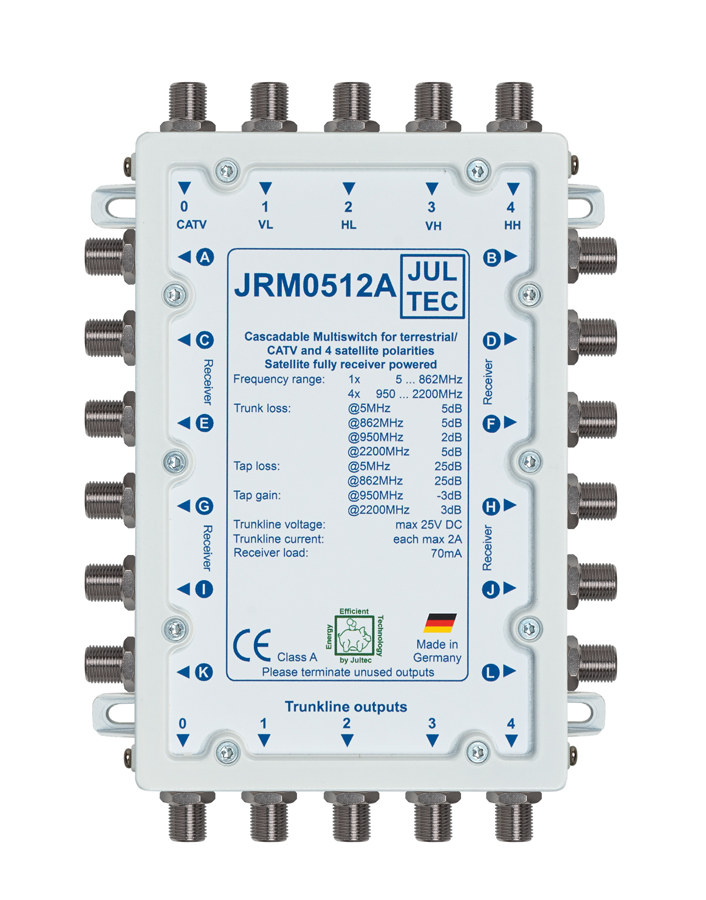

Beim JRM0512A und JRM0512T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 12 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0512A hat Stammleitungs-/ Kaskadenausgänge, der JRM0512T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

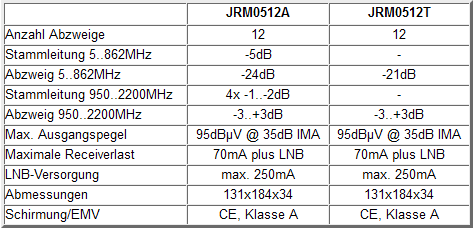

Technische Daten (1. Generation):

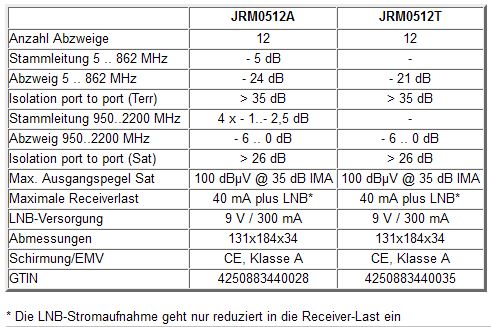

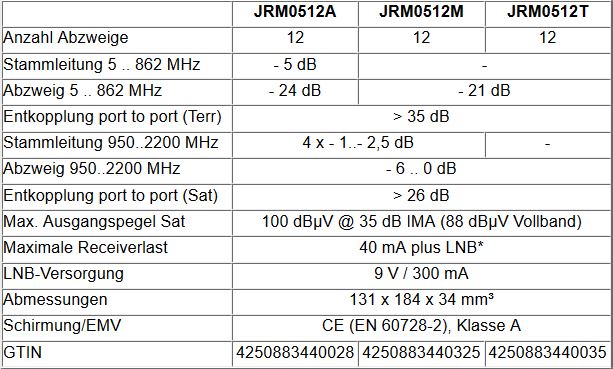

Technische Daten Jultec JRM0512A/T
Technische Daten Jultec JRM0512A/T
Technische Daten (2. Generation):
JultecJRM0512A-T_technische-Daten_2te-Generation
JultecJRM0512A-T_technische-Daten_2te-Generation
Jetzt auch als JRM0512M verfügbar:
Multischalter 5/12 Jultec JRM0512T / JRM0512M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/12 Jultec JRM0512T / JRM0512M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Frequenzbereich: 1x 5...862 MHz + 4x 950....2200 MHz
Stammleitungseingänge:1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 12

Abzweigdämpfung: / Teilnehmerausgänge:
5...862 MHz: / -21 dB
950...2200 MHz: / Verstärkung: -6...-0 dB

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 134 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0512T => http://jultec.de/JRM0512.html
Dateianhänge

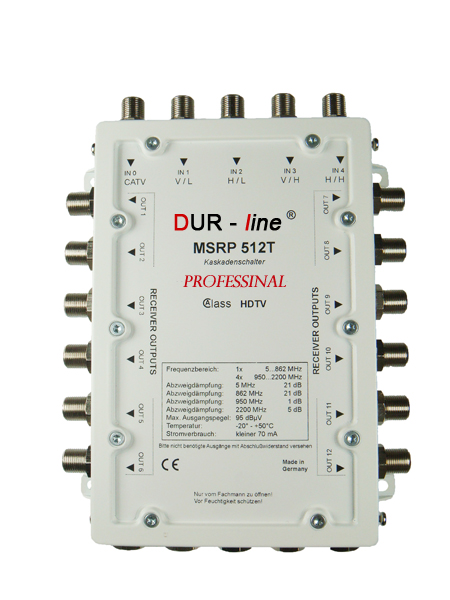

Multischalter 5/12 DUR-LINE MSRP 512T (receiver powered)
Multischalter 5/12 DUR-LINE MSRP 512T (receiver powered)
Multischalter 5/12 Jultec JRM0512T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/12 Jultec JRM0512T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/12 Jultec JRM0512T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/12 Jultec JRM0512T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Zuletzt geändert von techno-com am 12. Februar 2010 11:45, insgesamt 2-mal geändert.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter-Kaskade 5/12 JULTEC JRM0512A (receiver powered

Ungelesener Beitrag von techno-com »

Multischalter- Kaskade 5/12 JULTEC JRM0512A (voll receivergespeist) ohne Netzanschluss (Bezeichnung "DUR-LINE" = MSRP 512A)

Produktbeschreibung:
Beim JRM0512A und JRM0512T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 12 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0512A hat Stammleitungs-/ Kaskadenausgänge, der JRM0512T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten (1. Generation):
Technische Daten Jultec JRM0512A/T
Technische Daten Jultec JRM0512A/T
Technische Daten (2. Generation):
JultecJRM0512A-T_technische-Daten_2te-Generation
JultecJRM0512A-T_technische-Daten_2te-Generation
Frequenzbereich: 1x 5...862 MHz + 4x 950...2200 MHz
Stammleitungseingänge: 1 x CATV, 4 x SAT-ZF
Stammleitungsausgänge: 1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 12

Abzweigdämpfung: / Stammleitung (Kaskade): / Teilnehmerausgänge:
5...862 MHz: / -5 dB / -24 dB
950...2200 MHz: / -2...-5 dB / Verstärkung: -6...-0 dB
Stammleitungen: 4x -1...-2,5db

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 184 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0512A => http://jultec.de/JRM0512.html
Dateianhänge

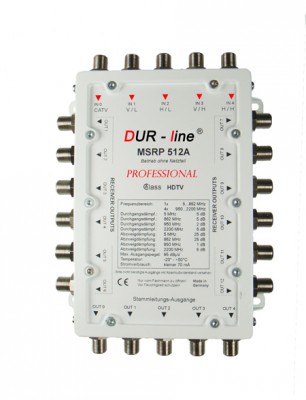

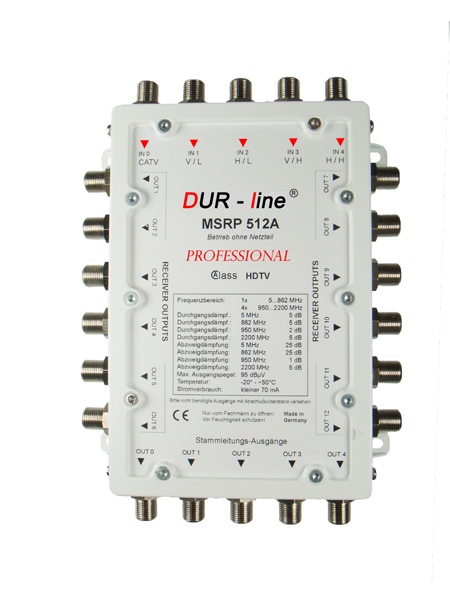

Multischalter-Kaskade 5/12 DUR-LINE MSRP 512A (receiver powered)
Multischalter-Kaskade 5/12 DUR-LINE MSRP 512A (receiver powered)
Multischalter 5/12 Jultec JRM0512A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/12 Jultec JRM0512A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/12 Jultec JRM0512A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/12 Jultec JRM0512A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

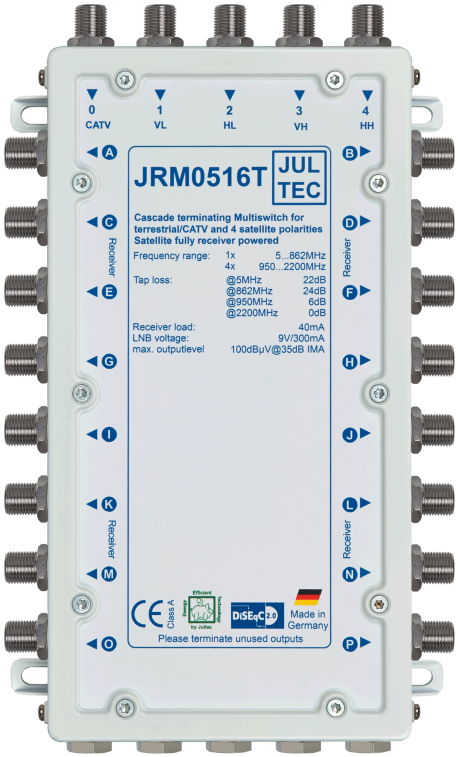

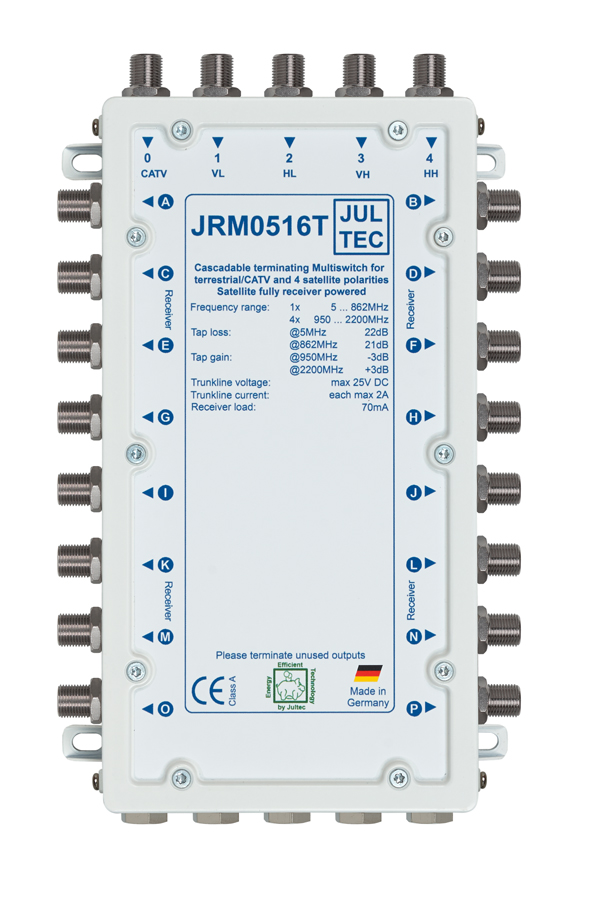

Multischalter 5/16 JULTEC JRM0516T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 5/16 JULTEC JRM0516T (voll receivergespeist) ohne Netzanschluss (Bezeichnung "DUR-LINE" = MSRP 516T)

Produktbeschreibung:
Beim JRM0516A und JRM0516T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0516A hat Stammleitungs-/ Kaskadenausgänge, der JRM0516T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten (1. Generation):
Technische Daten Jultec JRM0516A/T (1. Generation)
Technische Daten Jultec JRM0516A/T (1. Generation)
Technische Daten (2. Generation):
Technische Daten Jultec JRM0516A/T (2. Generation)
Technische Daten Jultec JRM0516A/T (2. Generation)
Jetzt auch als JRM0516M verfügbar:
Multischalter 5/16 Jultec JRM0516T / JRM0516M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/16 Jultec JRM0516T / JRM0516M (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Frequenzbereich: 1x 5...862 MHz + 4x 950....2200 MHz
Stammleitungseingänge:1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 16

Abzweigdämpfung: / Teilnehmerausgänge:
5...862 MHz: / -24 dB
950...2200 MHz: / Verstärkung: -6...0dB

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 224 x 34 mm
EAN: 4250883440059

Link zur orig. Beschreibung JULTEC JRM0516T => http://jultec.de/JRM0516.html
Dateianhänge

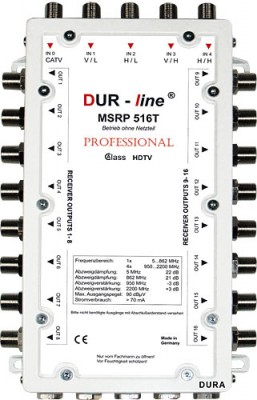

Multischalter 5/16 DUR-LINE MSRP 516T (receiver powered)
Multischalter 5/16 DUR-LINE MSRP 516T (receiver powered)

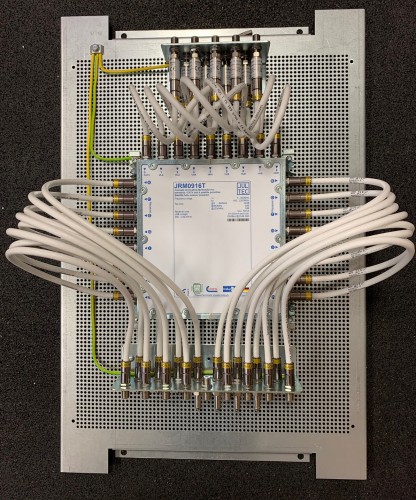

Test Dur-Line MSRP 516T (baugleich Jultec JRM0516T)
Test Dur-Line MSRP 516T (baugleich Jultec JRM0516T)
Multischalter 5/16 Jultec JRM0516T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/16 Jultec JRM0516T (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/16 Jultec JRM0516T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/16 Jultec JRM0516T (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

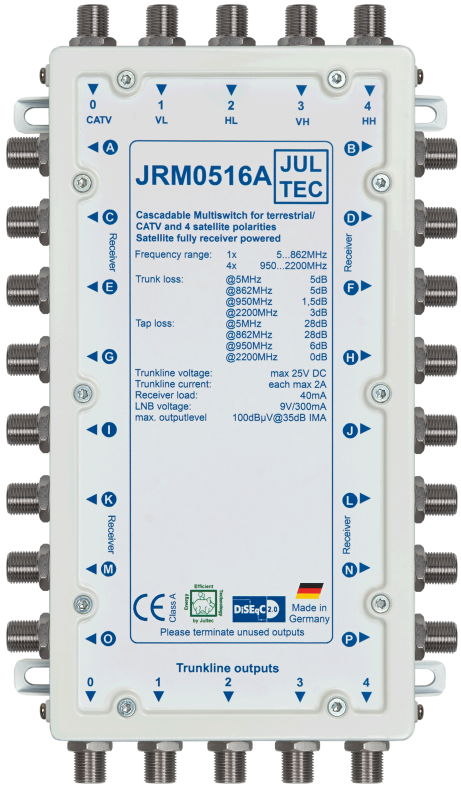

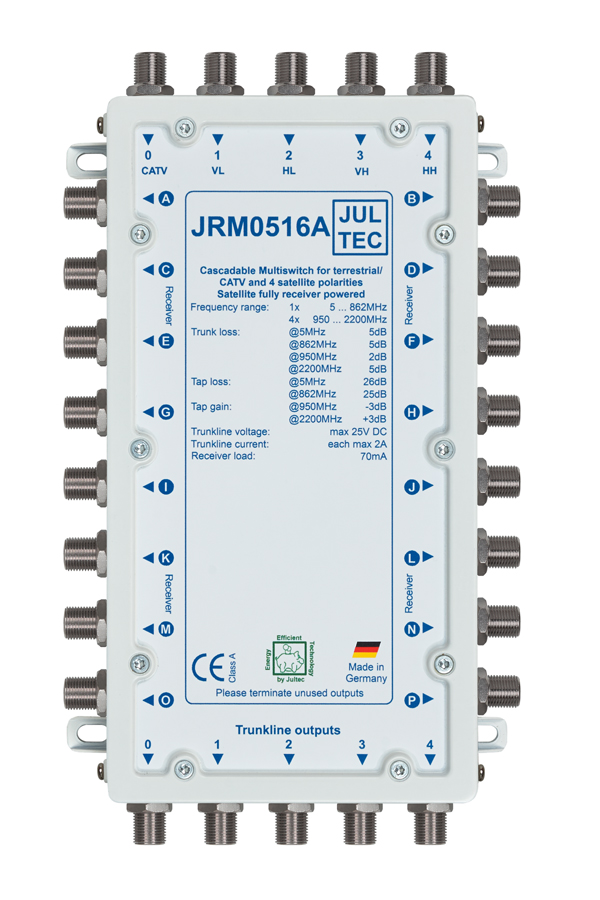

Multischalter-Kaskade 5/16 JULTEC JRM0516A (receiver powered

Ungelesener Beitrag von techno-com »

Multischalter- Kaskade 5/16 JULTEC JRM0516A (voll receivergespeist) ohne Netzanschluss (Bezeichnung "DUR-LINE" = MSRP 516A)

Produktbeschreibung:
Beim JRM0516A und JRM0516T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB zu versorgen. An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit 14V/18V/22kHz-Steuerung betrieben werden. Der JRM0516A hat Stammleitungs-/ Kaskadenausgänge, der JRM0516T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten (1. Generation):
Technische Daten Jultec JRM0516A/T (1. Generation)
Technische Daten Jultec JRM0516A/T (1. Generation)

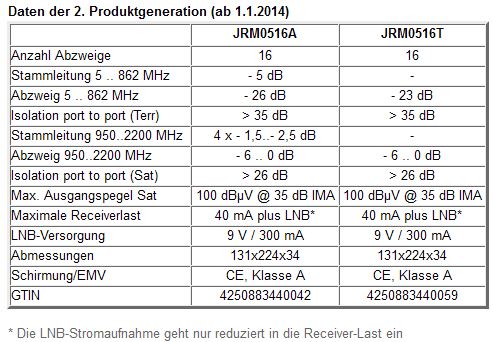

Technische Daten (2. Generation) ab 12-2013:

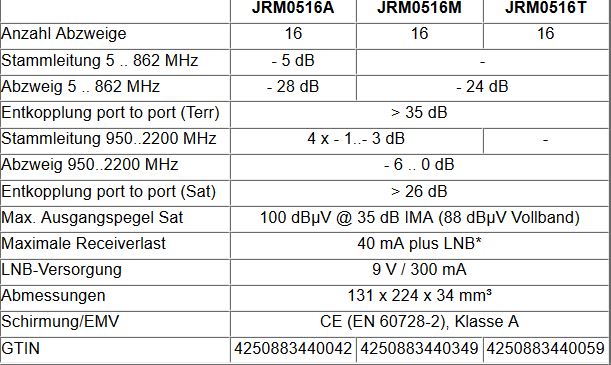

Technische Daten Jultec JRM0516A/T (2. Generation)
Technische Daten Jultec JRM0516A/T (2. Generation)
Frequenzbereich: 1x 5...862 MHz + 4x 950...2200 MHz
Stammleitungseingänge: 1 x CATV, 4 x SAT-ZF
Stammleitungsausgänge: 1 x CATV, 4 x SAT-ZF
Teilnehmerausgänge: 16

Abzweigdämpfung: / Teilnehmerausgänge:
5...862 MHz: / -28 dB
950...2200 MHz: / -6...0dB
Stammleitungen: 4x -1,5...-3db

Port-to-Port Entkopplungen:
Terr: > 35db
Sat: > 26db

Maximale Ausgangspegel: 100 dBuV@35dB IMA nach EN 50083-3
Stromverbrauch: 40 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 131 x 224 x 34 mm
EAN: 4250883440042

Link zur orig. Beschreibung JULTEC JRM0516A => http://jultec.de/JRM0516.html
Dateianhänge

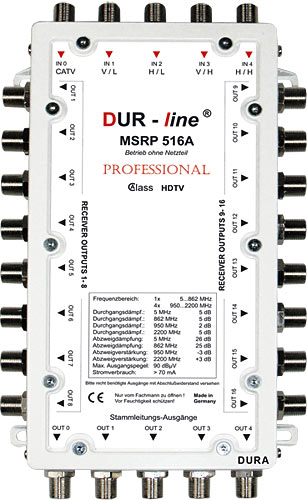

Multischalter-Kaskade 5/16 DUR-LINE MSRP 516A (receiver powered)
Multischalter-Kaskade 5/16 DUR-LINE MSRP 516A (receiver powered)
Multischalter 5/16 Jultec JRM0516A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/16 Jultec JRM0516A (voll receivergespeist) für 1 Satelliten (1. Produktgeneration)
Multischalter 5/16 Jultec JRM0516A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Multischalter 5/16 Jultec JRM0516A (voll receivergespeist) für 1 Satelliten (2. Produktgeneration)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

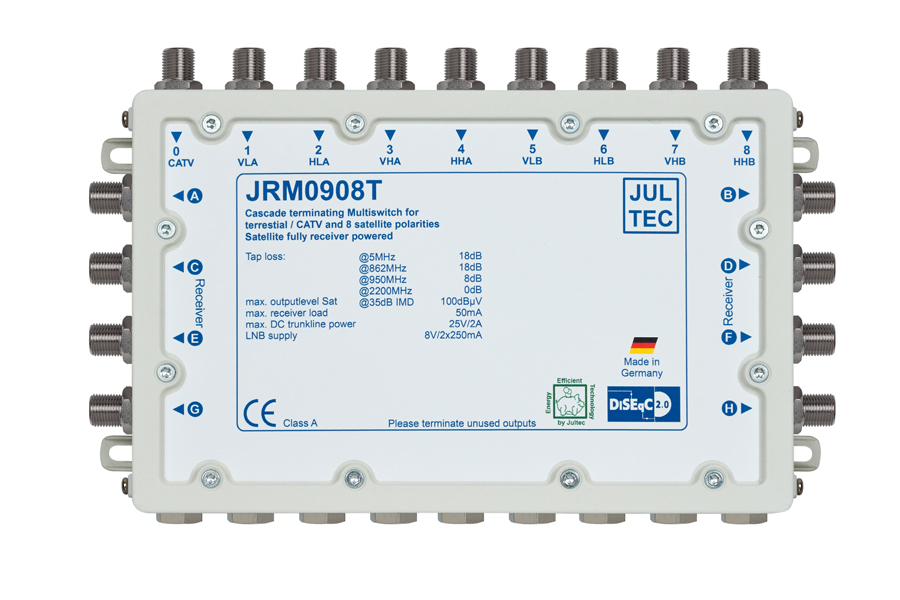

Multischalter 9/8 JULTEC JRM0908T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 9/8 JULTEC JRM0908T (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0908A und JRM0908T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 8 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0908A hat Stammleitungs-/ Kaskadenausgänge, der JRM0908T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:
Technische Daten Jultec JRM0908A/T
Technische Daten Jultec JRM0908A/T
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 144 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0908T => http://jultec.de/JRM0908.html
Dateianhänge
Multischalter 9/8 Jultec JRM0908T (voll receivergespeist) für 2 Satelliten
Multischalter 9/8 Jultec JRM0908T (voll receivergespeist) für 2 Satelliten
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter-Kaskade 9/8 JULTEC JRM0908A (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter-Kaskade 9/8 JULTEC JRM0908A (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0908A und JRM0908T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 8 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0908A hat Stammleitungs-/ Kaskadenausgänge, der JRM0908T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:
Technische Daten Jultec JRM0908A/T
Technische Daten Jultec JRM0908A/T
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 144 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0908A => http://jultec.de/JRM0908.html
Dateianhänge
Multischalter 9/8 Jultec JRM0908A (voll receivergespeist) für 2 Satelliten
Multischalter 9/8 Jultec JRM0908A (voll receivergespeist) für 2 Satelliten
Jultec JRM0912M Test Digitalfernsen Ausgabe  11-2015 = Referenzklasse (M = auch Kaskade)
Jultec JRM0912M Test Digitalfernsen Ausgabe 11-2015 = Referenzklasse (M = auch Kaskade)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter 9/12 JULTEC JRM0912T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 9/12 JULTEC JRM0912T (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0912A und JRM0912T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 12 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0912A hat Stammleitungs-/ Kaskadenausgänge, der JRM0912T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:

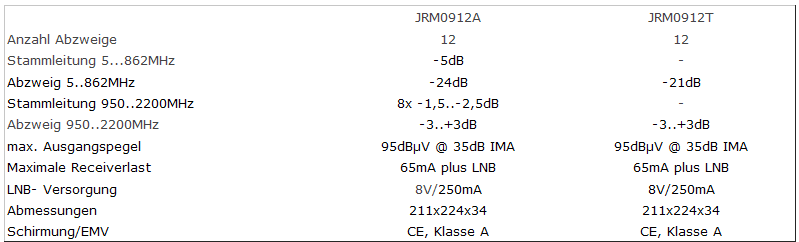

Technische Daten Jultec JRM0912A/T
Technische Daten Jultec JRM0912A/T
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 224 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0912T => http://jultec.de/JRM0912.html
Dateianhänge
Multischalter 9/12 Jultec JRM0912T (voll receivergespeist) für 2 Satelliten
Multischalter 9/12 Jultec JRM0912T (voll receivergespeist) für 2 Satelliten
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter-Kaskade 9/12 JULTEC JRM0912A (receiver powered

Ungelesener Beitrag von techno-com »

Multischalter-Kaskade 9/12 JULTEC JRM0912A (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0912A und JRM0912T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 12 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0912A hat Stammleitungs-/ Kaskadenausgänge, der JRM0912T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:
Technische Daten Jultec JRM0912A/T
Technische Daten Jultec JRM0912A/T
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 224 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0912A => http://jultec.de/JRM0912.html
Dateianhänge
Multischalter 9/12 Jultec JRM0912A (voll receivergespeist) für 2 Satelliten
Multischalter 9/12 Jultec JRM0912A (voll receivergespeist) für 2 Satelliten
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter 9/16 JULTEC JRM0916T (receiver powered)

Ungelesener Beitrag von techno-com »

Multischalter 9/16 JULTEC JRM0916T (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0916A und JRM0916T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0916A hat Stammleitungs-/ Kaskadenausgänge, der JRM0916T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:
Technische Daten Jultec JRM0916A/T
Technische Daten Jultec JRM0916A/T

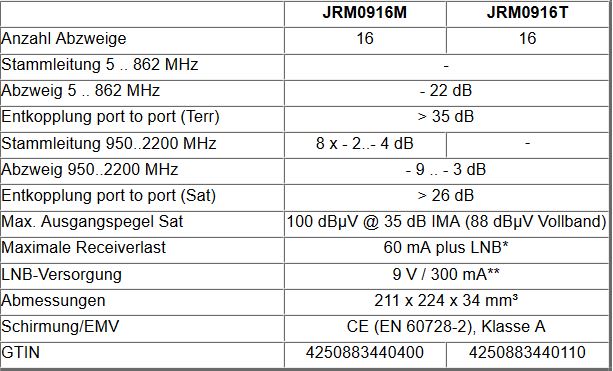

Jetzt auch als JRM0916M verfügbar:
Multischalter 9/16 Jultec JRM0916T / JRM0916M (voll receivergespeist) für 2 Satelliten (2. Produktgeneration)
Multischalter 9/16 Jultec JRM0916T / JRM0916M (voll receivergespeist) für 2 Satelliten (2. Produktgeneration)
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 224 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0916T => http://jultec.de/JRM0916.html
Dateianhänge
Multischalter 9/12 Jultec JRM0916T (voll receivergespeist) für 2 Satelliten
Multischalter 9/12 Jultec JRM0916T (voll receivergespeist) für 2 Satelliten

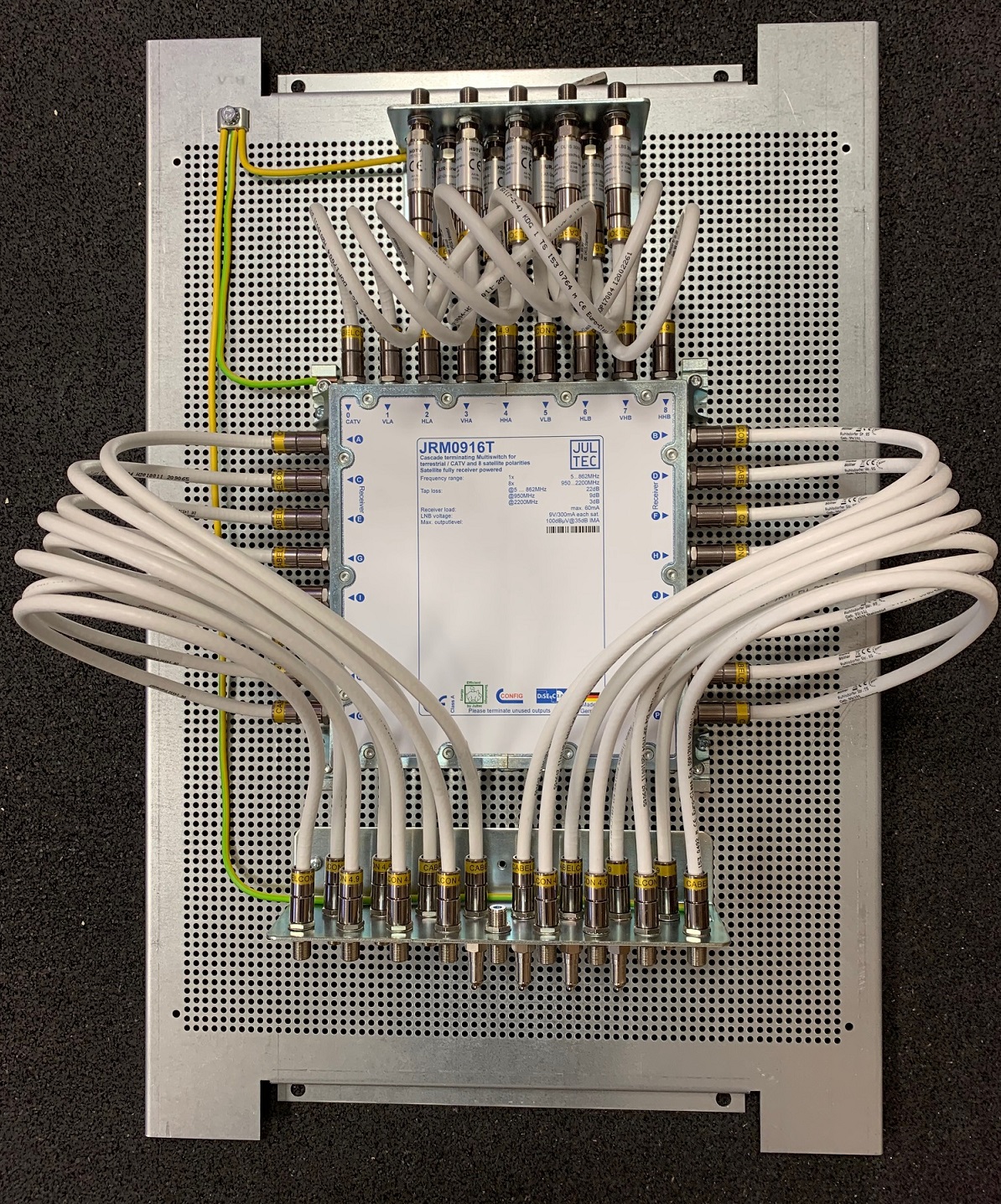

JultecJRM0916T_Lochblechaufbau_Potentialausgleich_Vormontage (Demo-Aufbau)
JultecJRM0916T_Lochblechaufbau_Potentialausgleich_Vormontage (Demo-Aufbau)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Multischalter-Kaskade 9/16 JULTEC JRM0916A (receiver powered

Ungelesener Beitrag von techno-com »

Multischalter-Kaskade 9/16 JULTEC JRM0916A (voll receivergespeist) ohne Netzanschluss für 2 Satelliten

Produktbeschreibung:
Beim JRM0916A und JRM0916T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für zwei Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM0916A hat Stammleitungs-/ Kaskadenausgänge, der JRM0916T ist terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

Technische Daten:

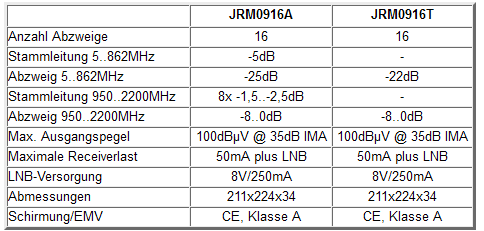

Technische Daten Jultec JRM0916A/T
Technische Daten Jultec JRM0916A/T
Stromverbrauch: <50 mA + LNB (Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein)
Abmessungen: 211 x 224 x 34 mm

Link zur orig. Beschreibung JULTEC JRM0916A => http://jultec.de/JRM0916.html
Dateianhänge

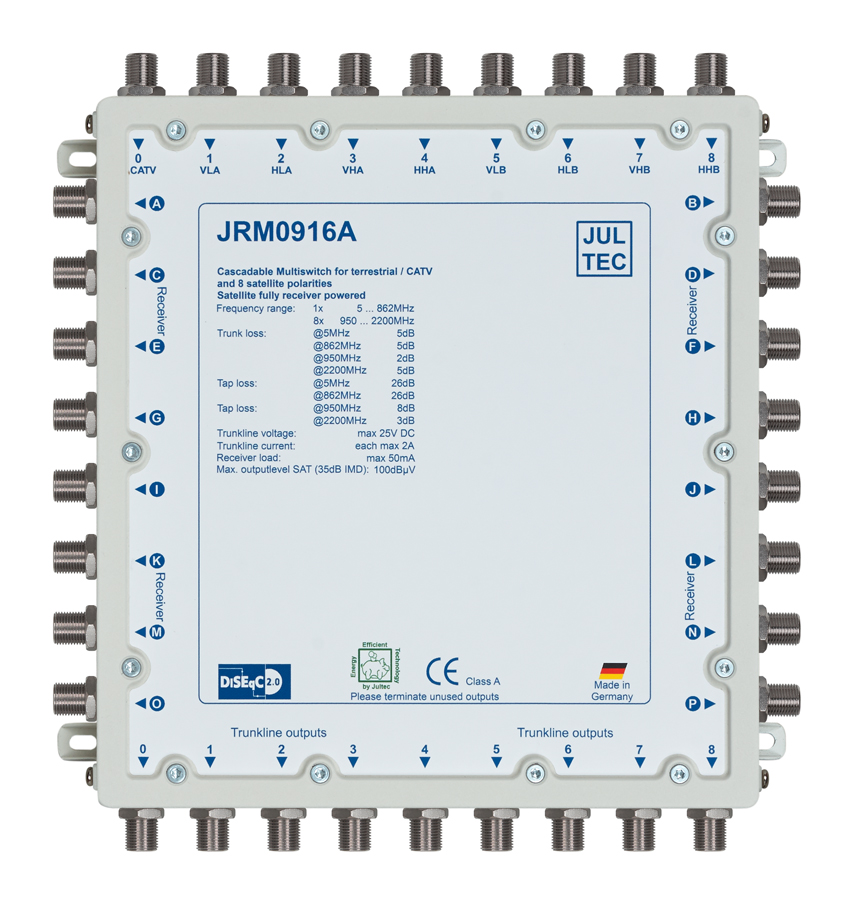

Multischalter 9/12 Jultec JRM0916A (voll receivergespeist) für 2 Satelliten
Multischalter 9/12 Jultec JRM0916A (voll receivergespeist) für 2 Satelliten
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Reduzierter LNB-Stromverbrauch

Ungelesener Beitrag von techno-com »

Glossar -> Reduzierter LNB-Stromverbrauch:

JULTEC schaut über den Tellerrand der eigenen Geräte hinaus und macht sich grundsätzlich auch immer Gedanken über das gesamte Verteilnetz. Ein Ziel ist es, den Stromverbrauch eines gesamten Verteilnetzes inklusive der Receiver möglichst weit zu reduzieren, da dies Betriebskosten spart und die Lebensdauer aller Geräte verlängert.
Den Stromverbrauch der JULTEC-Geräte können wir direkt beeinflussen, bleibt jeweils noch das LNB als Stromverbraucher übrig, wobei die LNBs deutlich mehr verbrauchen, als die Verteiltechnik.
LNBs unterliegen leider einem starken Preisdruck, wodurch hier meistens nur preisgünstigste Schaltungstechnik eingesetzt wird. Aus diesem Grund wird die interne Betriebsspannung der LNBs (üblicherweise 5 V) mit einem preisgünstigen linearen Spannungsregler (typ 7805) erzeugt. Dieser setzt jedoch einen Großteil der vom LNB aufgenommenen Energie in Abwärme um.
Die für diese Spannungsregler spezifizierte minimale Eingangsspannung beträgt 7,5 V, was bedeutet, dass dieses die minimale LNB-Fernspeisespannung darstellt. Die LNB-Stromaufnahme bleibt bei dieser Längsregelung jeweils gleich, egal ob das LNB mit 18 V, 14 V oder weniger Spannung versorgt wird. Die Signalqualität leidet dadurch nicht.
JULTEC stellt bei den receivergespeisten Multischaltern der 2. Generation und bei allen receivergespeisten Einkabelumsetzern eine LNB-Speisung von 9 V zur Verfügung.
Die reduzierte LNB-Speisung wird in den JULTEC-Geräten mit Hilfe eines Schaltwandlers aus der Receiverfernspeisung erzeugt. Schickt ein Receiver eine Fernspeisung von 18 V, so reduziert sich die Stromlast für den Receiver dadurch, dass die Spannung etwa auf die Hälfte heruntergetaktet wird. Zu berücksichtigen sind dabei noch der Wirkungsgrad des Schaltwandlers (etwa 90%) und Spannungsabfälle an Schutzdioden.

Die tatsächliche vom LNB verursachte Receiverlast berechnet sich näherungsweise wie folgt:
Receiverlast-Berechnung
Receiverlast-Berechnung
Damit verursacht ein LNB mit einer Stromaufnahme von 180 mA folgende Receiverlast:
Bei 14 V (vertikale Sender): 141 mA
Bei 18 V (horizontale Sender): 109 mA
Hinzuaddiert werden muß grundsätzlich noch der maximale Eigenverbrauch des Multischalters. Es kann vorkommen, dass LNB und Multischalter zusammen weniger Strom aufnehmen, als das LNB alleine aufnehmen würde.
Diese Stromaufnahme reduziert sich noch weiter, sobald ein weiterer Receiver in Betrieb geht und Programme des gleichen Satellitensystems empfängt.
Bei den JULTEC-Geräten wird die LNB-Speisung des jeweiligen Receivers nur an das LNB weitergegeben, von welchem der Receiver auch tatsächlich ein Programm empfängt.


Quelle: Jultec-Glossar
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Jultec JRM1708T/M Multischalter 17/8 für 4 Satelliten

Ungelesener Beitrag von techno-com »

Jultec JRM1708T/M
Shoplink

Produktbeschreibung:
Bei den Geräten JRM1708M und JRM1708T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für vier Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. So ist kein Netzteil erforderlich und es treten keine Standby-Verluste auf.
An jedem der 8 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM1708M hat für die Sat-ZF Stammleitungs-/ Kaskadenausgänge zum Kaskadieren, der JRM1708T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

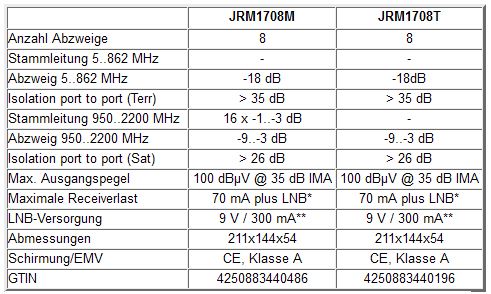

Jultec JRM1708 (Technische Daten)
Jultec JRM1708 (Technische Daten)
* Die LNB-Stromaufnahme geht nur reduziert in die Receiverlast ein da Spannungswandler eingesetzt werden
** 300mA pro Sat-System. LNB-Speisung wird mit der HF umgeschaltet


Hersteller: Jultec
Typ: JRM1708T / JRM1708M
EAN: 4250883440196 / 4250883440486

Begriffserklärung: LINK hier drücken

Link zur orig. Beschreibung JULTEC JRM1708T/JRM1708M
Dateianhänge
Jultec JRM1708T
Jultec JRM1708T
Jultec JRM1708M
Jultec JRM1708M
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Jultec JRM1712T/M Multischalter 17/12 für 4 Satelliten

Ungelesener Beitrag von techno-com »

Jultec JRM1712T/M
Shoplink

Produktbeschreibung:
Bei den Geräten JRM1712M und JRM1712T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für vier Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. So ist kein Netzteil erforderlich und es treten keine Standby-Verluste auf.
An jedem der 12 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM1712M hat für die Sat-ZF Stammleitungs-/ Kaskadenausgänge zum Kaskadieren, der JRM1712T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.
Jultec JRM1712 (Technische Daten)
Jultec JRM1712 (Technische Daten)
* Die LNB-Stromaufnahme geht nur reduziert in die Receiverlast ein da Spannungswandler eingesetzt werden
** 300mA pro Sat-System. LNB-Speisung wird mit der HF umgeschaltet


Hersteller: Jultec
Typ: JRM1712T / JRM1712M
EAN: 4250883440219 / 4250883440509

Begriffserklärung: LINK hier drücken

Link zur orig. Beschreibung JULTEC JRM1712T/JRM1712M
Dateianhänge
Jultec JRM1712T
Jultec JRM1712T
Jultec JRM1712M
Jultec JRM1712M
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Jultec JRM1716T/M Multischalter 17/16 für 4 Satelliten

Ungelesener Beitrag von techno-com »

Jultec JRM1716T/M
Shoplink

Produktbeschreibung:
Bei den Geräten JRM1716M und JRM1716T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für vier Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quatro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. So ist kein Netzteil erforderlich und es treten keine Standby-Verluste auf.
An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden. Der JRM1716M hat für die Sat-ZF Stammleitungs-/ Kaskadenausgänge zum Kaskadieren, der JRM1716T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.

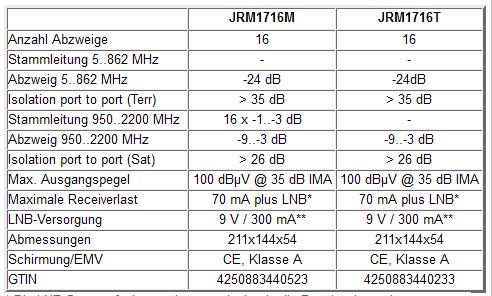

Jultec JRM1716 (Technische Daten)
Jultec JRM1716 (Technische Daten)
* Die LNB-Stromaufnahme geht nur reduziert in die Receiverlast ein da Spannungswandler eingesetzt werden
** 300mA pro Sat-System. LNB-Speisung wird mit der HF umgeschaltet


Hersteller: Jultec
Typ: JRM1716T / JRM1716M
EAN: 4250883440233 / 4250883440523

Begriffserklärung: LINK hier drücken

Link zur orig. Beschreibung JULTEC JRM1716T/JRM1716M
Dateianhänge
Jultec JRM1716T
Jultec JRM1716T
Jultec JRM1716M
Jultec JRM1716M
Jultec JRM1716M Test Digitalfernsen Ausgabe 06-2014 = Referenzklasse (M = auch Kaskade)
Jultec JRM1716M Test Digitalfernsen Ausgabe 06-2014 = Referenzklasse (M = auch Kaskade)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.



  • Related Topics
    Antworten
    Zugriffe
    Letzter Beitrag
Gesperrt

Zurück zu „Multischalter + DiSEqC- Schalter“
