Opticum RED Robust Unicable LNB 8x Unicable + 2x Legacy- Ausgang (Einkabel-LNB / EN50494)

Ungelesener Beitragvon techno-com » 18. Februar 2019 12:03

Opticum RED Robust Unicable LNB 8x Unicable + 2x Legacy- Ausgang (Einkabel-LNB / EN50494)
Shoplink

Opticum Red ROBUST LEGACY UNICABLE 2 SCR 2
Um das von der Satellitenantenne nach innen reflektierte Fernseh- oder Radiosignal für den Empfang mittels Receiver umzuwandeln sowie anschließend in die Antennenverkabelung einzuspeisen, muss sich an jeder Satellitenantenne ein LNB befinden.

Teilnehmeranschlüsse: 10 (ein Ausgang für 8x SCR/Unicable EN50494 + 2x Ausgang für Legacy)

Rauschmaß: 0,1dB
Eingangsfrequenzbereich: 10,7-12,75 GHz
Ausgangsfrequenzbereich: 950-2150 MHz
Filter: LTE
Ausgangsimpedanz: 75 Ohm
Stromaufnahme: 300mA typ. (*1)

Das Opticum Unicable SCR LNB verfügt über einen SCR Ausgang (EN50494) und zwei Legacy Ausgänge. Zusätzlicher Schutz der F-Anschlüsse durch herausziehbare Wetterschutzabdeckung

Am "Unicable Ausgang" sind entsprechende Receiver, die im EN50494 Standard (SatCR, SCR, CSS, Unicable) arbeiten, sind für dieses LNB geeignet und hier max. 8 Stück in Reihe hintereinander anschließbar bzw. 4x Twin-Tuner-Geräte (natürlich auch mit Verteilern auf mehrere Stränge möglich (bedingt ja nach Anlagen-Aufbau, Kabel-Typen, Kabel-Längen, Antennen-Verstärkung, passenden Verteilern + Antennendosen etc. etc.).

An den beiden "Single- Ausgängen" ("Legacy- Ausgängen") können 2 ganz normale Satreceiver die NICHT "unicable-tauglich" sein müssen angeschlossen werden !

(*1) - eigene Messung vom 18.2.19 Sat-Shop Heilbronn
Legacy-Ausgang = max. 131mA (14V) und 102mA (18V)
SCR-Ausgang = 354mA max. / dabei sind aber alle 8 Unicable-Umsetzungen/UBs aktiv das sich der Stromverbrauch unter den 8 aktiven Tunern aufteilt (bei nur einer aktiven Unicable-Umsetzung/UB ist die Stromaufnahme nur 213mA)

Verwendete Unicable-Frequenzen und Unicable-IDs:
ID1 / IF-Channel 1 (SCR0): 1210 MHz
ID2 / IF-Channel 2 (SCR1): 1420 MHz
ID3 / IF-Channel 3 (SCR2): 1680 MHz
ID4 / IF-Channel 4 (SCR3): 2040 MHz
ID5 / IF-Channel 5 (SCR4): 970 MHz
ID6 / IF-Channel 6 (SCR5): 1030 MHz
ID7 / IF-Channel 7 (SCR6): 1090 MHz
ID8 / IF-Channel 8 (SCR7): 1150 MHz


Hersteller: Opticum RED
Typ: ROBUST LEGACY UNICABLE 2 SCR 2
EAN: 5901912286351
Dateianhänge

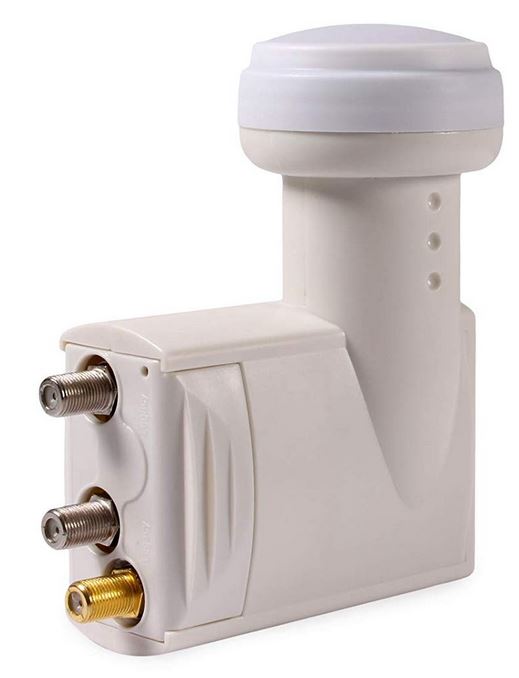

Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_1

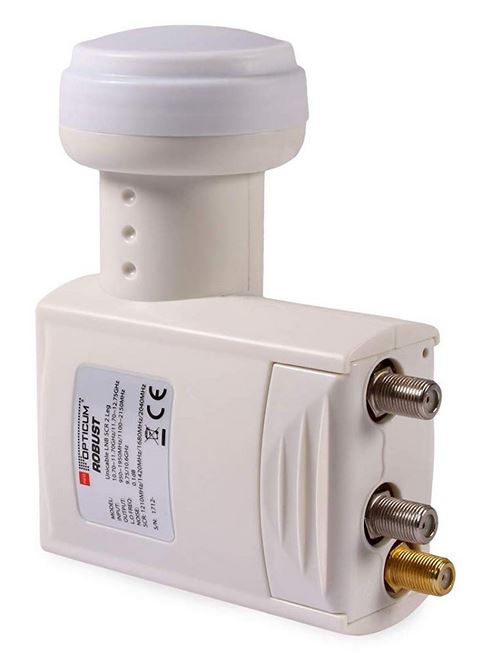

Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_2

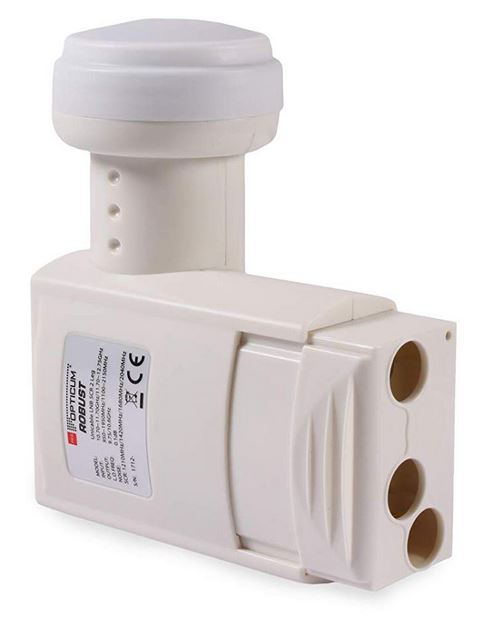

Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_3

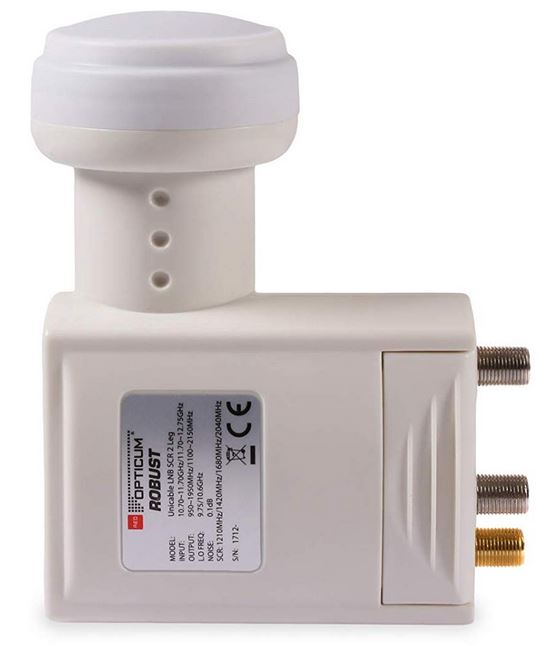

Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_4

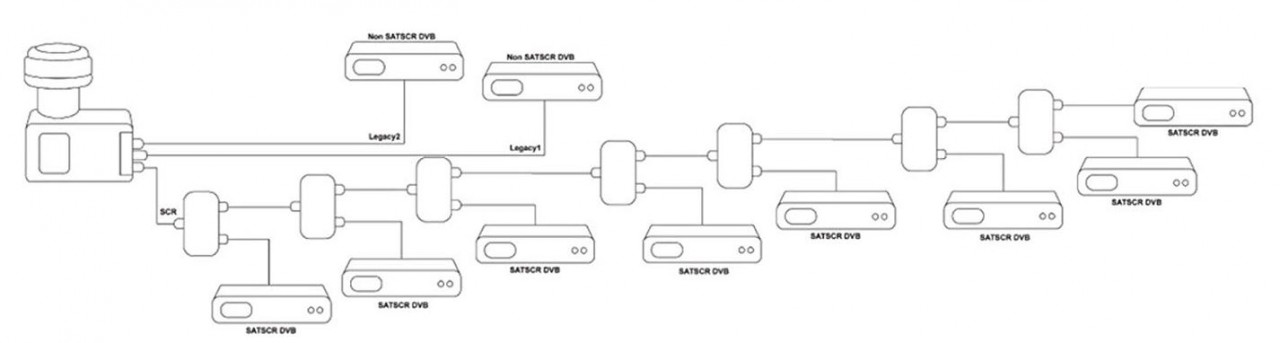

Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_Anwendungsbeispiel.JPG
Opticum_Red_Robust_8xUnicable-SCR_2xLegacy_LNB-8plus2_Teilnehmer_Anwendungsbeispiel
