Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon mofarocker33 » 7. Oktober 2019 21:00

Hallo,

ich bin gerade Frisch umgezogen und kann meine Vuduo4k nicht mehr mit zwei Kabeln anschließen (Leer-Rohr voll).
Jetzt habe ich nach einigem Googeln diese Unicable Systeme gefunden. Und auch gesehen dass ich so einen FBC Tuner habe, wo mit Ich die Unicable Systeme ja wirklich vorteilhaft sind.

Also meine Idee ist:
LNB tauschen gegen das Opticum RED Robust Unicable LNB 8x Unicable + 2x Legacy- Ausgang

Lagecy hätte ich ganz gerne noch in einem anderen Raum, aber meine Frag ist:
Wenn ich jetzt beide Tuner vom Reciver anschließen will an dem einen Kabel, brauche ich ja einen Verteiler davor, nehme ich dann einen mit Diodenentkopplung oder ohne? Dazu habe ich leider nichts passendes hier im Forum gefunden.
Würde dann KATHREIN EBC110 oder KATHREIN EBC10 dazu bestellen.
Das Kabel geht direkt vom LNB zum Reciver ohne Dose und würde auch dann vom Verteiler direkt in den Reciver gesteckt.

Freue mich schon Pornöse 8 Sender gleichseitig zu gucken, Streamen und Recorden :1114

Danke im Voraus!
Gruß
Der MoFgeRockTe
Zuletzt geändert von techno-com am 8. Oktober 2019 09:22, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in passende Rubrik (von "Fragen zu Sat-Einkabelsystemen" in "Fragen zu VU+ Receiver") + Link angepasst



Benutzeravatar
techno-com
Site Admin
Beiträge: 19424
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 403 Mal
Danksagung erhalten: 475 Mal
Kontaktdaten:

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon techno-com » 8. Oktober 2019 09:22

Moderation: Beitrag verschoben in passende Rubrik (hier geht es ja eigentlich nur um den Anschluss von Unicable-Versorgungen an eine VU+ Box)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mofarocker33
Neuling
Beiträge: 4
Registriert: 7. Oktober 2019 20:40

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon mofarocker33 » 8. Oktober 2019 09:27

Richtig. Aber brauche ich nun einen Verteiler mit Diodenentkopplung oder nicht. Dann hätte ich schon längst bestellt :-)

Benutzeravatar
techno-com
Site Admin
Beiträge: 19424
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 403 Mal
Danksagung erhalten: 475 Mal
Kontaktdaten:

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon techno-com » 8. Oktober 2019 09:27

Hallo und herlich-willkommen

ich gehe mal davon aus das ihre 2 Tuner der Twin-Tuner von einem FBC-Frontend sind und sie nur ein Tuner-Bauteil im Gerät verbaut haben (Standard-Bestückung).

Dann siehe einfach unter https://wiki.vuplus-support.org/index.php?title=Tunerkonfiguration_Vu%2B_Duo_4K_mit_einem_DVB-S2X_FBC_Dual_Tuner#Unicable_.2F_JESS_f.C3.BCr_eine_Satposition

Es wird nur ein Kabel am Receiver benötigt, der Rest wird einfach intern durchgeschliffen und ist eine reine Einstellungs-Sache.

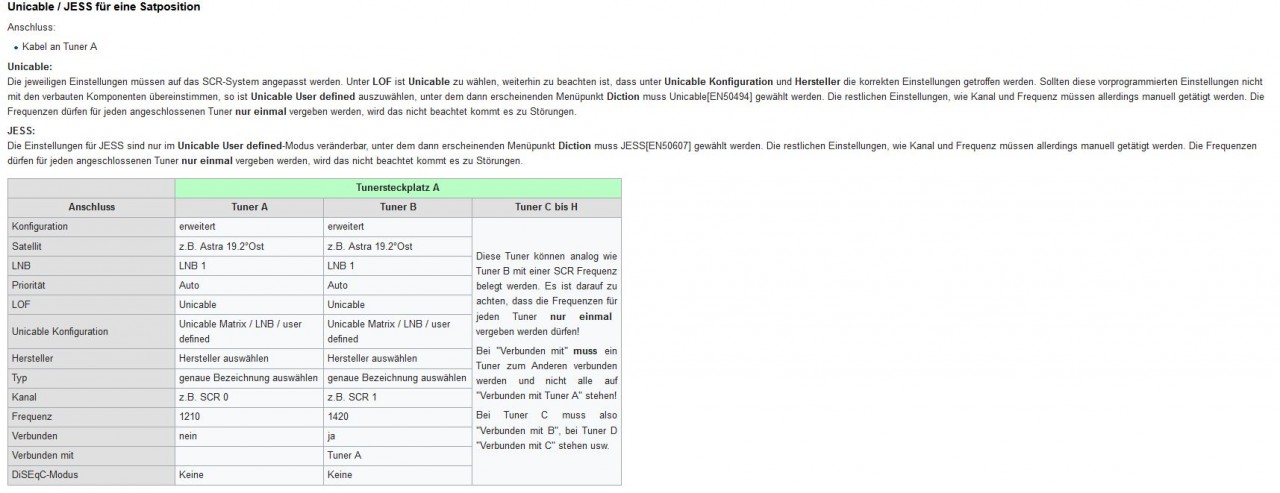

Unicable / JESS für eine Satposition

Anschluss:

Kabel an Tuner A

Unicable:
Die jeweiligen Einstellungen müssen auf das SCR-System angepasst werden. Unter LOF ist Unicable zu wählen, weiterhin zu beachten ist, dass unter Unicable Konfiguration und Hersteller die korrekten Einstellungen getroffen werden. Sollten diese vorprogrammierten Einstellungen nicht mit den verbauten Komponenten übereinstimmen, so ist Unicable User defined auszuwählen, unter dem dann erscheinenden Menüpunkt Diction muss Unicable[EN50494] gewählt werden. Die restlichen Einstellungen, wie Kanal und Frequenz müssen allerdings manuell getätigt werden. Die Frequenzen dürfen für jeden angeschlossenen Tuner nur einmal vergeben werden, wird das nicht beachtet kommt es zu Störungen.

JESS:
Die Einstellungen für JESS sind nur im Unicable User defined-Modus veränderbar, unter dem dann erscheinenden Menüpunkt Diction muss JESS[EN50607] gewählt werden. Die restlichen Einstellungen, wie Kanal und Frequenz müssen allerdings manuell getätigt werden. Die Frequenzen dürfen für jeden angeschlossenen Tuner nur einmal vergeben werden, wird das nicht beachtet kommt es zu Störungen.


VU Plus FBC-Frontend (Tuner) Einstellungen


mofarocker33 hat geschrieben:Richtig. Aber brauche ich nun einen Verteiler mit Diodenentkopplung oder nicht. Dann hätte ich schon längst bestellt

Gar keinen .....
Und wenn man einen Verteiler benötigt vor einem Gerät, meist aber nur bei den alten Geräten notwendig bzw. dann wenn man 2 FBC-Frontends in einem Gerät hat, dann wäre das immer einer mit Diodenentkopplung. Alles aber auch erklärt im Beitrag unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mofarocker33
Neuling
Beiträge: 4
Registriert: 7. Oktober 2019 20:40

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon mofarocker33 » 8. Oktober 2019 15:51

Hi, also mit Diodenkopplung, den KATHREIN EBC10.
Danke!
Ist ein vuduo4k, mit zwei fbc Tunern, daher auch ein LNB mit 8 Kanälen bei Unicable.

Benutzeravatar
techno-com
Site Admin
Beiträge: 19424
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 403 Mal
Danksagung erhalten: 475 Mal
Kontaktdaten:

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon techno-com » 8. Oktober 2019 15:57

mofarocker33 hat geschrieben:Hi, also mit Diodenkopplung, den KATHREIN EBC10.

Nein !
techno-com hat geschrieben:
mofarocker33 hat geschrieben:Richtig. Aber brauche ich nun einen Verteiler mit Diodenentkopplung oder nicht. Dann hätte ich schon längst bestellt

Gar keinen .....
Und wenn man einen Verteiler benötigt vor einem Gerät, meist aber nur bei den alten Geräten notwendig bzw. dann wenn man 2 FBC-Frontends in einem Gerät hat, dann wäre das immer einer mit Diodenentkopplung. Alles aber auch erklärt im Beitrag unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver


mofarocker33 hat geschrieben:Ist ein vuduo4k, mit zwei fbc Tunern, daher auch ein LNB mit 8 Kanälen bei Unicable.

Ich glaube NICHT das sie 2 FBC-Frontends in dem Gerät haben, und wenn dann würden sie auch 16 UBs für die Vollversorgung davon benötigen ... ein FBC-Frontend kann max. 8 Unicable-IDs/-Frequenzen verwalten.
Aber auch dazu hatte ich oben ja schon alles erklärt.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mofarocker33
Neuling
Beiträge: 4
Registriert: 7. Oktober 2019 20:40

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon mofarocker33 » 9. Oktober 2019 13:24

Hi,

danke für deine schnelle Antwort.
Also auf Vuplus Webseite steht zum duo4k:

Was ist ein DVB-S2 FBC Twin Tuner?

Ein DVB-S2 FBC Twin Tuner besitzt acht Demodulatoren. Bei zwei gewöhnlichen (z.B. Twin-LNB) Sat-Zuleitungen ist der Tuner mit zwei herkömmlichen und sechs zusätzlichen Tunern vergleichbar, die im Durchschleifbetrieb arbeiten. Das bedeutet, dass Sie Sender aus acht verschiedenen Transpondern aus zwei unterschiedlichen Sat-Ebenen gleichzeitig ansehen, streamen oder aufnehmen können. Im SCR-Betrieb (Unicable) mit acht Frequenzen entspricht dies acht herkömmlichen Tunern.

Quelle: Produktbeschreibung
Also währe doch ein LNB mit Unicalbe und 8x Frequenzen genau richtig.
Und ich muss ja beide Anschlüsse dieses einen Tuners dazu anschließen.

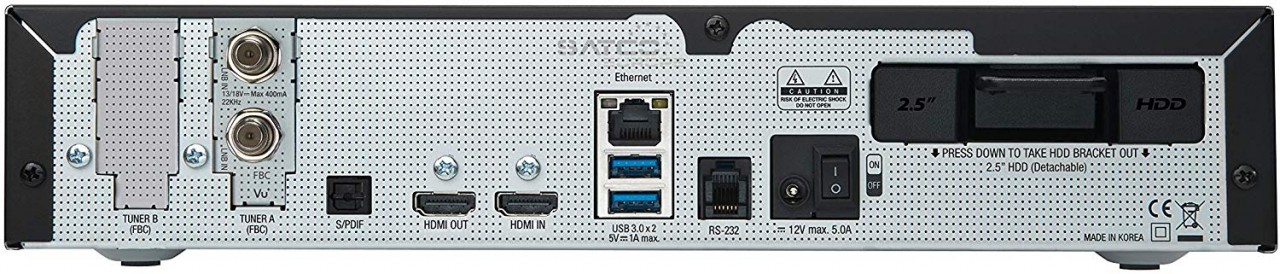

VU-Plus_Duo4k_1-FBC-Frontend_Tuner


Da ich aber ein Kabel das ohne Dose so aus der Wand kommt anschließen möchte brauche ich doch einen Verteiler. Denn das wird mit nicht beantwortet in deinen Quellen.

Danke im Voraus.

Gruß
Mofa

Benutzeravatar
techno-com
Site Admin
Beiträge: 19424
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 403 Mal
Danksagung erhalten: 475 Mal
Kontaktdaten:

Re: Verteiler bei Unicable LNB an FBC Doppel Tuner

Ungelesener Beitragvon techno-com » 9. Oktober 2019 13:42

Was da geschrieben steht ist einfach auch vollkommen falsch :1131

1. gibt es keinen FBC-"Tuner" :1162 Das sind FBC-Frontends um das genau zu sagen
2. gibt es keinen FBC-Twin-Tuner ("Frontend") in einem Tuner-Bauteil, um ein FBC-Twin-Frontend hin zu bekommen würde man 2 FBC-Frontends in dem Gerät benötigen (wobei ich da über ihren Link darauf kam ein Bild davon selbst zu sehen - unter ihrem Link ist dieses Bild:

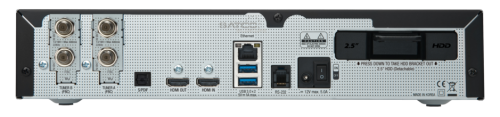

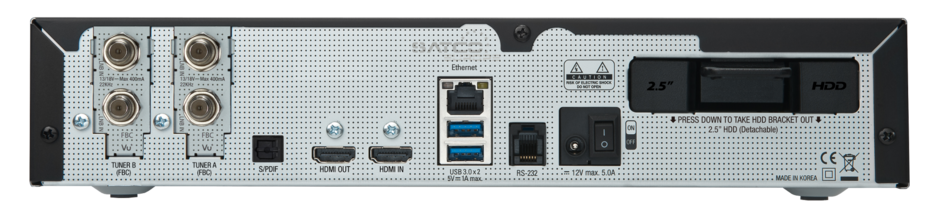

VU-Plus_Duo4k_2-FBC-Frontends_Tuner


Und warum soll man 2 FBC-Frontends einbauen (80€ mehr kosten) wenn doch ein FBC-Frontend reicht um 8 Tuner voll zu versorgen ("virtuelle Tuner") ? Ein FBC-Frontend kann 8 Tuner-Versorgungen, 2 wären dann schon 16 und man würde auch 16 UBs/Frequenzen benötigen um diese zu versorgen.
Sieht man ja auch schon im Menu wenn man einen FBC-Frontend verbaut hat, Tuner A - Tuner Tuner H wird angezeigt (8 Tuner). Erst wenn dann noch ein 2. FBC-Frontend mit rein kommt ins Gerät sieht man im Antennenmenu dann die Tuner I bis Tuner P (weitere 8). Und da müsste dann - im Fall von 2 FBC-Frontends - JEDER Tuner eine eigene Unicable-ID (SCR bei VU+ genannt und Zählung ab 0 statt ab 1 wie das sein sollte) haben die ihm angeliefert wird.
Und jetzt kommt es .. wie bekomme ich 16 IDs per Einkabel (Unicable/JESS) an so einen Receiver mit 2 FBC-Frondends ?
2 Möglichkeiten:
1. einen Schalter der 16 UBs raus gibt (z.b. Jultec JPS0501-16TN/MN) und dann vor dem Receiver einen diodenentkoppelten 2-fach Verteiler (Kathrein EBC10) der das aufsplittet
2. einen Schalter der 2x 8 UBs raus gibt und dann jeden Ausgang jeweils auf einen FBC-Frontend Eingang

Hatte ich doch auch gerade in einem anderen Beitrag, siehe Welche Sat-Lösung für Balkon im MFH, Quad LNB, Unicable, Selfsat?

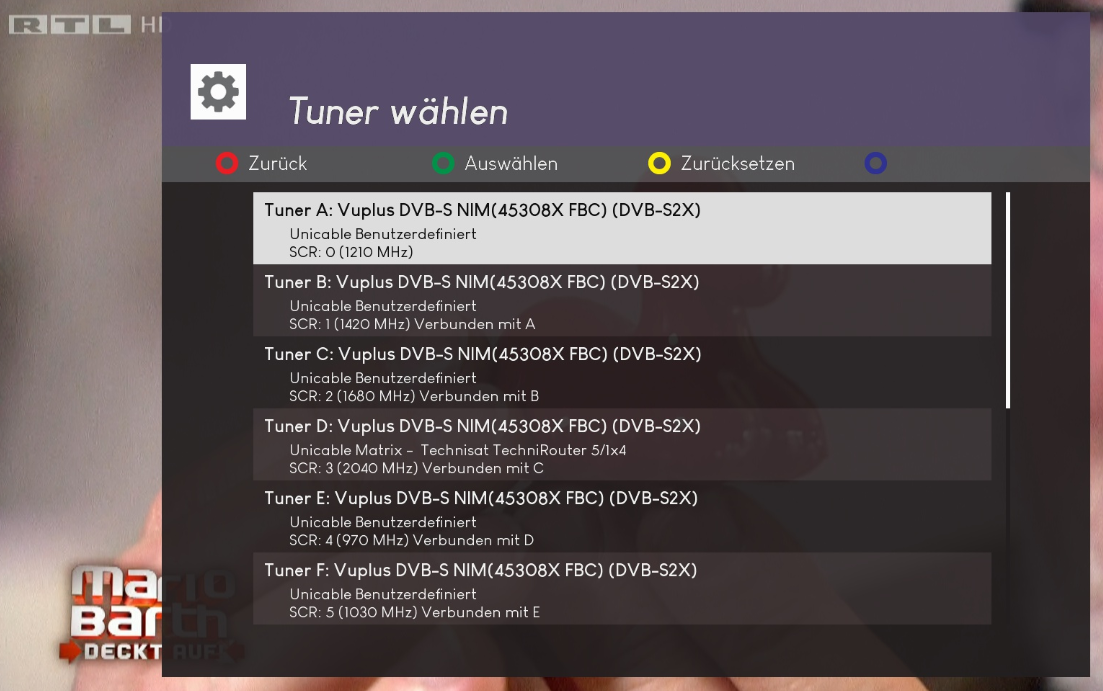

Oben, im Screenshot der Tuner-Einstellungen für die Duo 4k vom VU-Plus Forum entnommen, steht doch auch drin "Kabel an Tuner A" und nicht mehr ...
