Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

so das müsste jetzt aber passen

1 Visiosat Big Bisat
4 GT-Sat Breitband-LNB GT-WB1
1 Dachsparrenhalter Herkules S48-90
1 Aludachpfanne schwarz
1 Dichtungsband schwarz
1 DurLine MaKa50
1 Gummi Manschette universell schwarz
2 Kabelclip für Mastkappe mit Kabeldurchführung
1 Dur-Line SchraubenSet D01
2 Hirschmann Koka 799B 4x5m
8 Self-Install F-Stecker Cablecon CC F-56 5.1
8 Sat Überspannungsschutz DLBS 3001/S
1 Kabel für PA H07V-U 1x4mm 5m vom Mast zum Erdungsblock
1 Vormontage - Aufbau mit Potentialausgleich auf Lochplatte
2 Lochblechplatte 60x40
47 F-F Quick Patchkabel
1 Jultec JPS0901-16MN
1 Vorprogrammierung auf Breitband A-B-C-D
1 Kathrein EBC114
4 JAD307TRS
1 JAD310TRS
14 F-Endwiderstand DC-entkoppelt
1 Johannsson Breitband-LNB Quattro LNB Umsetzer
1 Jultec JRM0516T
1 Erdungsblock für 17 Anschlüsse
1 Erdungsblock für 13 Anschlüsse
1 Erdungsblock für 9 Anschlüsse
4 Polytron PODO 2 ST
1 Braun-TelCom QT 1-20
Zuletzt geändert von dociceage am 20. Januar 2020 19:59, insgesamt 2-mal geändert.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Kurz am Handy gezählt ...

- 47x Patchkabel zähle ich, aber das muss ich morgen am großen Monitor noch einmal anschauen (am Handy schwer zu sehen)
- der 8er Erdungsblock ist ein 9er
- Lochbleche haben 60x40cm, nicht 80x60cm

Alles gerichtet ... Antenne ging heute schon am sie raus, war die letzte beim GH.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Habe das zuvor nochmal geändert, aber nachdem sie gelesen hatten und dann ihren Edit in ihrem Beitrag gemacht hatten !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Bin am PC jetzt ... sind doch nur 45 Patchkabel :1118
dociceage hat geschrieben:8 Self-Install F-Stecker Cablecon CC F-56 5.1
Da werden sie mehr benötigen ....
8 sind es ja alleine am Eingang kommend von den LNBs ... und dann haben wir noch 20 Ausgänge wo ja auch Kabel weg gehen auf die Kabel in die Hausverteilung. Natürlich auch dort passende Stecker dann ran.

Bei dieser Menge von Steckern wäre sinnvoll:
Cabelcon-Stripper
=> Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker

Ist ALLES gerichtet hier schon ... fertig für ihre gewünschte Abholung ! Bitte dafür einen Termin vereinbaren vorab, am besten einfach anrufen dafür.

Habe, vor allem nächste Woche (großer Auftrag in einem "JVA-Hotel" mit ca. 1000 Gästen und 500 Fersehern), kommend die Tage viele Aufträge außer Haus und werde nicht immer da sein.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

"JVA-Hotel" :mrgreen:

1 Visiosat Big Bisat
4 GT-Sat Breitband-LNB GT-WB1
1 Dachsparrenhalter Herkules S48-90
1 Aludachpfanne schwarz
1 Dichtungsband schwarz
1 DurLine MaKa50
1 Gummi Manschette universell schwarz
2 Kabelclip für Mastkappe mit Kabeldurchführung
1 Dur-Line SchraubenSet D01
2 Hirschmann Koka 799B 4x5m
30 Self-Install F-Stecker Cablecon CC F-56 5.1
8 Sat Überspannungsschutz DLBS 3001/S
1 Kabel für PA H07V-U 1x4mm 5m vom Mast zum Erdungsblock
1 Vormontage - Aufbau mit Potentialausgleich auf Lochplatte
2 Lochblechplatte 60x40
45 F-F Quick Patchkabel
1 Jultec JPS0901-16MN
1 Vorprogrammierung auf Breitband A-B-C-D
1 Kathrein EBC114
4 JAD307TRS
1 JAD310TRS
14 F-Endwiderstand DC-entkoppelt
1 Johannsson Breitband-LNB Quattro LNB Umsetzer
1 Jultec JRM0516T
1 Erdungsblock für 17 Anschlüsse
1 Erdungsblock für 13 Anschlüsse
1 Erdungsblock für 9 Anschlüsse
4 Polytron PODO 2 ST
1 Braun-TelCom QT 1-20
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Einen habe ich noch, das vergesse ich immer wieder da der Artikel doch noch "recht neu" ist :1128

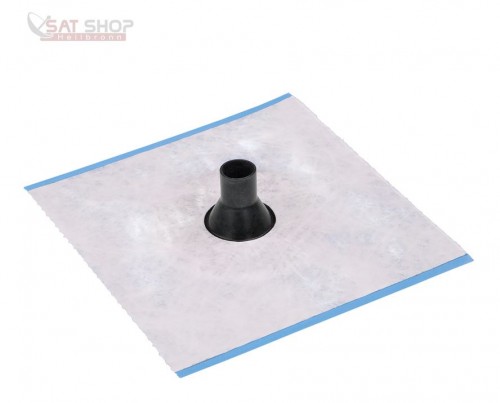

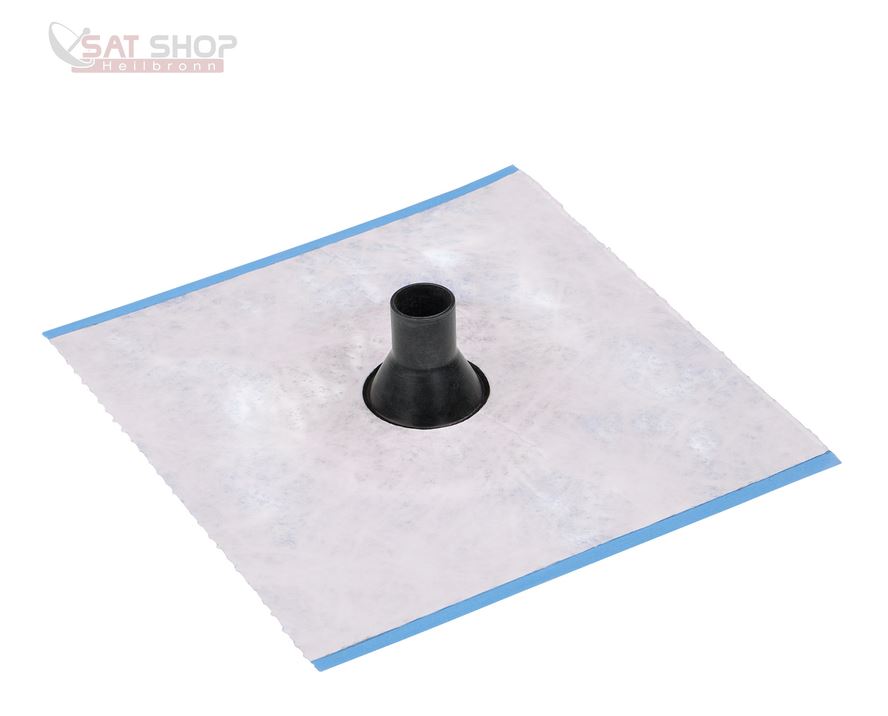

Dur-Line Luftabdichtungsmanschette LU 4-11-6
DUR-line Luftabdichtungsmanschette LU 4-11-6
DUR-line Luftabdichtungsmanschette LU 4-11-6
Anwendungsbereich/Funktion sollte klar sein.
Aber wir möchten doch eine gute Abdichung zur "Dampfsperre" hin falls so eine vorhanden ist auf dem Dach.

Demo-Videos die ich dazu gerade gefunden habe:



Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

Der Durchdringungsdurchmesser dieser Manschette beträgt 4-11mm für 1-6 Leitungen

Dann benötige ich also 2 Stück dieser Manschetten - oder ??
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

"Jein" :1110

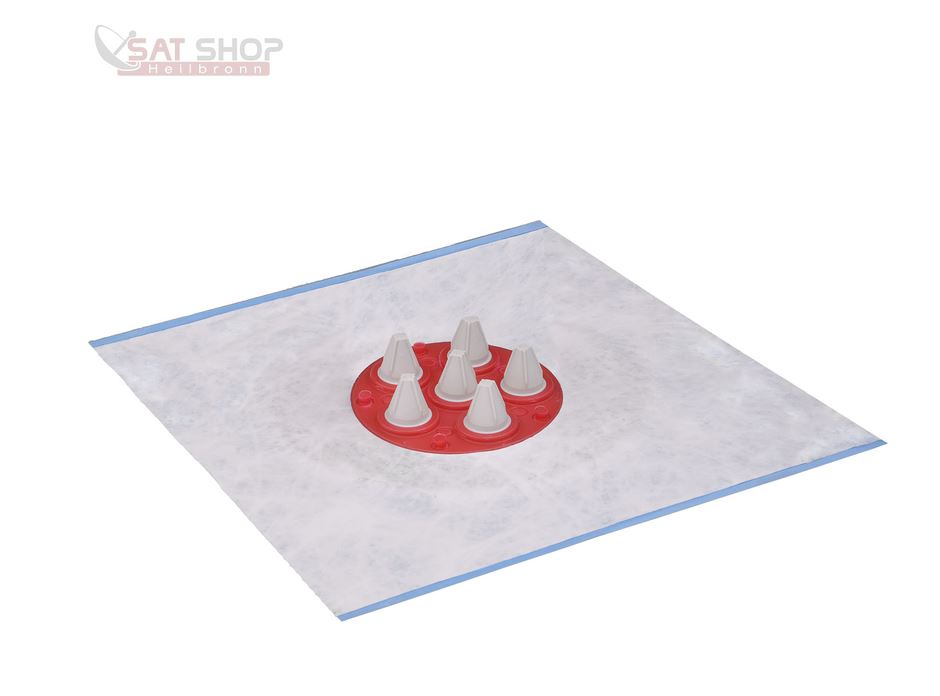

Ich sehe auch eine Möglichkeit das über die DUR-line Luftabdichtungsmanschette LU 15-22 zu machen helpmesmilie Müsste ich mal testen, können wir aber uns auch anschauen wenn sie da sind .....

Einfach dadurch alle 8 Kabel führen, das Teil ist etwas dehnfänig das es gehen sollte. Und dann schneidet man von der eh schon benötigten Klebemanschette 3-5cm ab und klebt diese oben drum um das dicht zu machen dann (der Rest der Klebemanschette reicht dann für die Abdichtung der Gummi-Mastmanschette hin zum Antennenmast, die Klebemanschette ist super lang :1147 ).
Dateianhänge
DUR-line Luftabdichtungsmanschette LU 15-22
DUR-line Luftabdichtungsmanschette LU 15-22
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

ey dann bestelle ich die bisher genannten Artikel, die Manschette können wir vor Ort abrechnen.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Passt :1147 :1111
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Vielen Dank für ihre Bestellung :thx

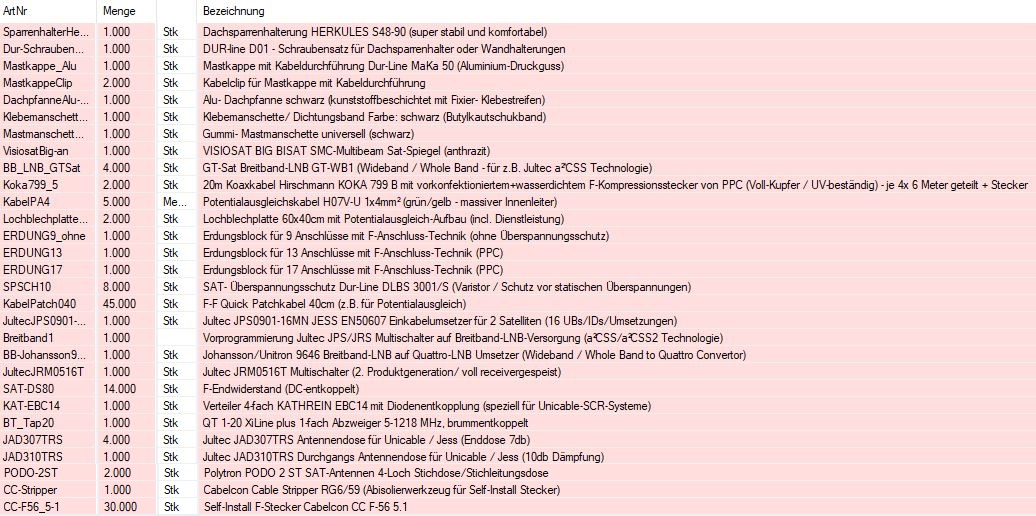

Für die Vollständigkeit vom Beitrag bis hierher ein Screenshot davon:
Bestellung User dociceage
Bestellung User dociceage
Alles weitere dann später ... erst einmal die Abholung der Ware (Antenne ist ja bereits eingetroffen wie sie per Email geschrieben hatten :1147 ) und dann der Aufbau wo sicher noch Fragen aufkommen werden.

Bin aber schon ganz heiß auf Berichte dann dazu, vor allem über die "Funktion" dann :1144 :respekt:
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Nachtrag für die Bestellung von heute (zur Vollständigkeit vom Beitrag):
Hallo Herr Uhde, bitte geben SIe die Artikel auf dem schnellsten Wege in den Versand.
Ich konnte die Planung umwerfen und kann alle Geräte im Technik montieren, die entsprechenden Leitungen für einen Mastnahen PA werden von den Elektrikern gezogen.
Bestellung 2 User dociceage
Bestellung 2 User dociceage
Wie weit sind sie mit der Inbetriebnahme, gibt es schon etwas das installiert wurde und "läuft" ?

Versand geht jetzt sofort raus, das hier vorab als Info :superman:
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

wir (mein Sat Techniker und Ich) werden heute die Schüssel montieren ... bis zur Inbetriebnahme wird es aber noch dauern.
Ich konnte auch die Elektriker dazu bewegen die Leitungen vom Spitzboden in den Technikraum zu ziehen.

Wenn die kleine lachen Schüssel hängt - folgen die ersten Bilder

gruß dociceage
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

Hallo Herr Uhde,

anbei die ersten Fotos. Ich habe die Anlage aber weiter aus bzw. umgebaut.
Hinzu kamen noch ein 8/1 Diseqc Schalter mit 5 Single LNB auf dem kleinen Feedhalter.
DIese Leitung geht dann an der bisherigen Anlage vorbei und direkt auf die Octopus NET und/oder Enigma2 Receiver - mal schauen

Somit ich empfange ich jetzt von rechts nach links
Breitband - Astra 28,2°
Dieseqc - Astra 23,5°
Breitband - Astra 19,2°
Breitband - Hotbird 13°
Diseqc - Eutelsat 9°
Diseqc - Astra 4,8°
Diseqc - Thor 0,8°
Diseqc - Eutelsat 5°
Breitband - Eutelsat 8°

die ursprüngliche Planung den Astra 23,5 mittels Breitband LNB zu empfangen musste ich leider verwerfen, das Feedhorn vom LNB ist zu groß, statt dessen habe ich dann ein wenig umgeplant :-)

Die Anlage wurde von meinem Sat Techniker eingemessen und auf dem Dach montiert.

Ich denke das nächste Woche die Bilder vom Spitzboden folgen werden.

Gruß dociceage
Dateianhänge

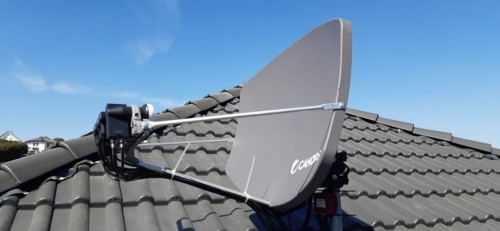

Visiosat-Big-Bisat_Masthalterung_hinten_1
Visiosat-Big-Bisat_Masthalterung_hinten_1

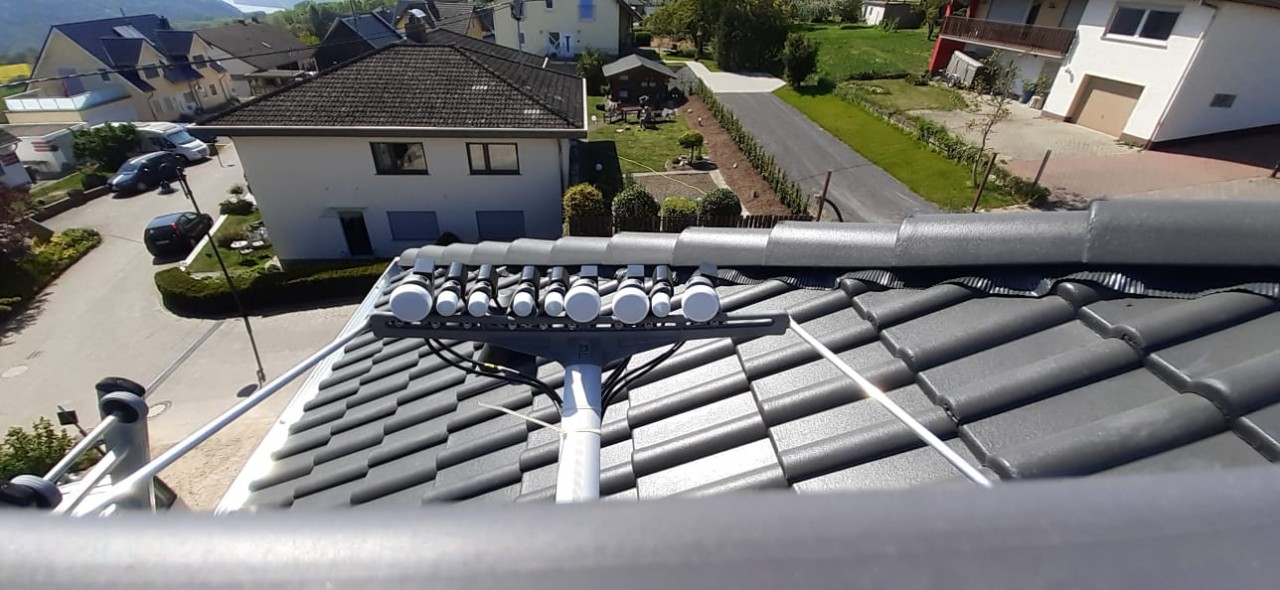

Visiosat-Big-Bisat_Ansicht-Seite_2
Visiosat-Big-Bisat_Ansicht-Seite_2

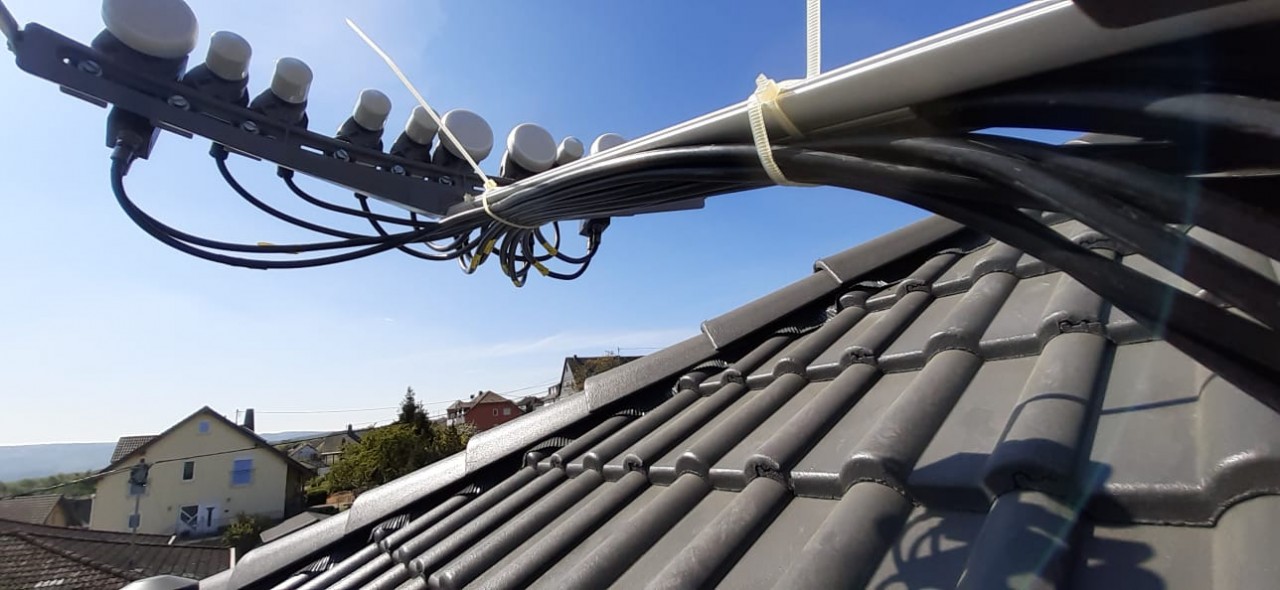

Visiosat-Big-Bisat_Ansicht-unten-LNB_Halterung_3
Visiosat-Big-Bisat_Ansicht-unten-LNB_Halterung_3

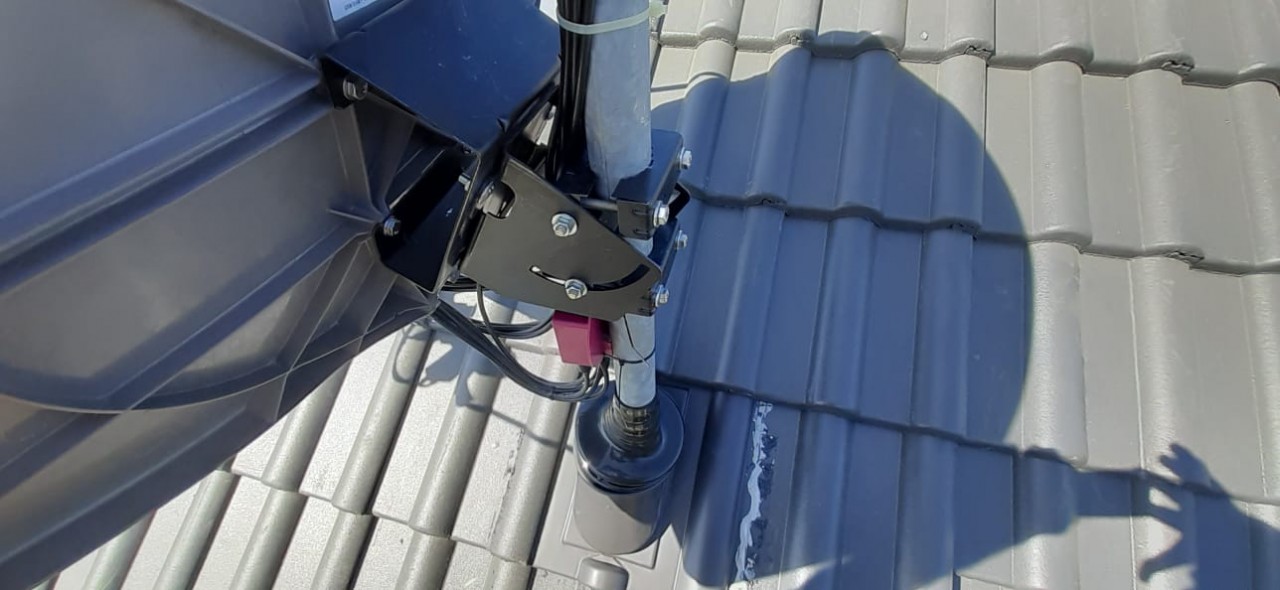

Visiosat-Big-Bisat_Ansicht-hinten-LNB_Halterung_4
Visiosat-Big-Bisat_Ansicht-hinten-LNB_Halterung_4
Zuletzt geändert von techno-com am 27. April 2020 13:40, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Bildernamen angepasst
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Hallo und :thx für die Bilder + die Erklärung :1111

Die Bilder-Namen habe ich mal angepasst und "Visiosat Big-Bisat" mit eingefügt das auch Dr. Google bei der Bildersuche diese findet.

Sieht ja super gut aus schleimer

Eines habe ich aber noch ... die Kabelbinder !!! Das sind weiße und damit NICHT UV-beständig, die sollten sie noch ändern lassen in UV-beständige (die sind immer schwarz).
KLICK
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

was die Kabelbinder angeht ... wenn der Sat Techniker (der soll ein ja angeblich Meister sein und andere ausbilden) die falschen verwendet, so soll das nicht mein Problem sein !!! Dennoch weis ich das DER spätestens in einem Jahr auf der Leiter steht und die Kabelbinder austauscht lachen dann aber nicht auf meine Kosten !!!

Wie war das noch mal : es ist noch kein Meister vom Himmel gefallen , von der Leiter aber schon :1114

Grüßle
Benutzeravatar
dociceage
postet ab und zu
Beiträge: 21
Registriert: 14. Januar 2020 07:53
Hat sich bedankt: 2 Mal
Danksagung erhalten: 3 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von dociceage »

Hallo Herr Uhde,

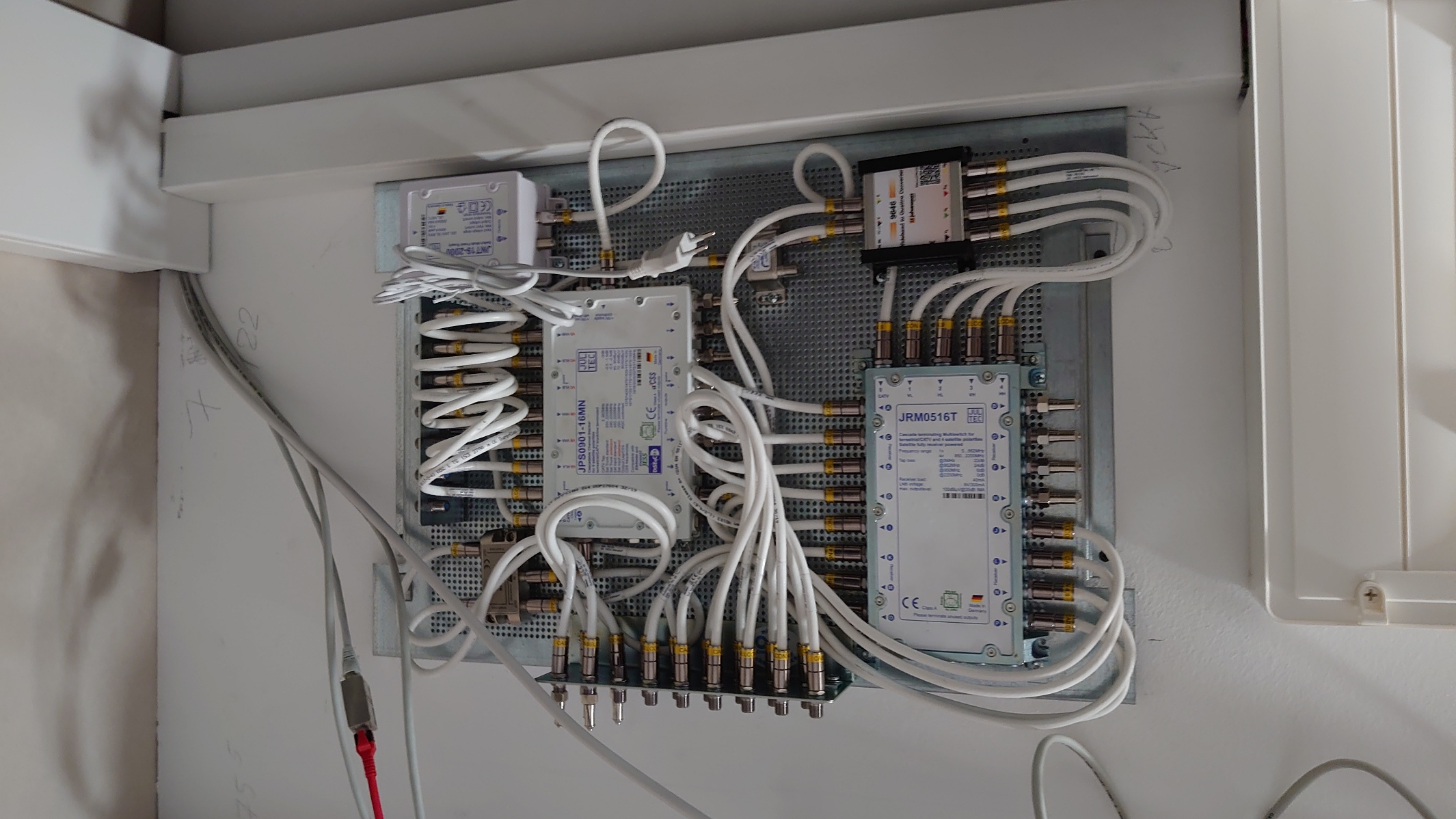

der Umzug ist abgeschlossen, die Anlage habe ich aus Platzgründen wieder auf ein Lochblech montieren müssen :1128 ... siehe Foto
Also die Umsetzung von Wideband auf Legacy mittel dem WB Konverter funktioniert - 1A.


Ich muss mir aber nochmals die Verkabelung vornehmen, sieht so aus als wären die Kabel vertauscht worden - oder auch nur falsch nummeriert.
Zur Zeit habe ich nur den Astra 19.2 - der Hotbird 13 funktioniert auch wenn ich den WB Konverter entsprechend anschliesse - die anderen noch nicht.

Wenn das alles funzt versuche ich mich mal an dem Unicable Gedöns
guba
Foren-As
Beiträge: 636
Registriert: 19. November 2013 08:14
Danksagung erhalten: 76 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von guba »

Hallo zusammen

Ich glaube, da liegt ein Denkfehler vor :1110

Der Johansson 9646 kann nur ein LNB umsetzen.
z.B, wie jetzt an der Kaskade 1+2 angeschlossen, ist es Astra 19, bei 3+4 wäre es Hotbird usw.
Eine Kaskade verbindet ja Ein- und Ausgang 1:1 ...

Also müsste es so aussehen:
JPS1701-16M
4x Johansson 9646
JRM1716

Gruss
Guido
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Das passt schon alles und er hat ja Hotbird auch nur dann wenn er den Converter entsprechend zuklemmt .....

Ich verstehe die Erklärung aktuell so das Satellit 3+4 noch nicht geht weil die Verkabelung da noch nicht passt .....

Ein JPS17xx ist unnötig da nur 4 Satelliten eingespeist werden sollen (4x Wideband LNB Versorgung)

Und auch 4 Converter sind unnötig da nur Astra 19 von Wideband zurück auf Quattro-LNB zurück gesetzt werden muss für den Legacy Multischalter.


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
guba
Foren-As
Beiträge: 636
Registriert: 19. November 2013 08:14
Danksagung erhalten: 76 Mal

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von guba »

JPS17, da habe ich mich verschrieben, bleibt natürlich JPS05.
dociceage hat geschrieben: 27. Dezember 2020 11:08 Zur Zeit habe ich nur den Astra 19.2 - der Hotbird 13 funktioniert auch wenn ich den WB Konverter entsprechend anschliesse - die anderen noch nicht.
Hatte daraus geschlossen, dass die anderen auch auf Legacy gelegt werden. Also werden sie nur zum Testen am Konverter angeschlossen ...
Benutzeravatar
techno-com
Site Admin
Beiträge: 20777
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 454 Mal
Danksagung erhalten: 514 Mal
Kontaktdaten:

Re: Planung Sat-Anlage Wideband / Legacy

Ungelesener Beitrag von techno-com »

Auch ein JPS05xx wäre falsch, der könnte nur 2 Satelliten !

Hier sind es aber 4, daher stimmt das alles !

Es ist Jamie Beitrag hier auch alles genau erklärt in der Planung ....
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.



  • Related Topics
    Antworten
    Zugriffe
    Letzter Beitrag
Antworten

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
