Polytron AT-50-EDFA-13-x optische Multiport-Verstärker (EDFA) 13 dBm Ausgangspegel (AT50-Serie)

Ungelesener Beitrag von techno-com »

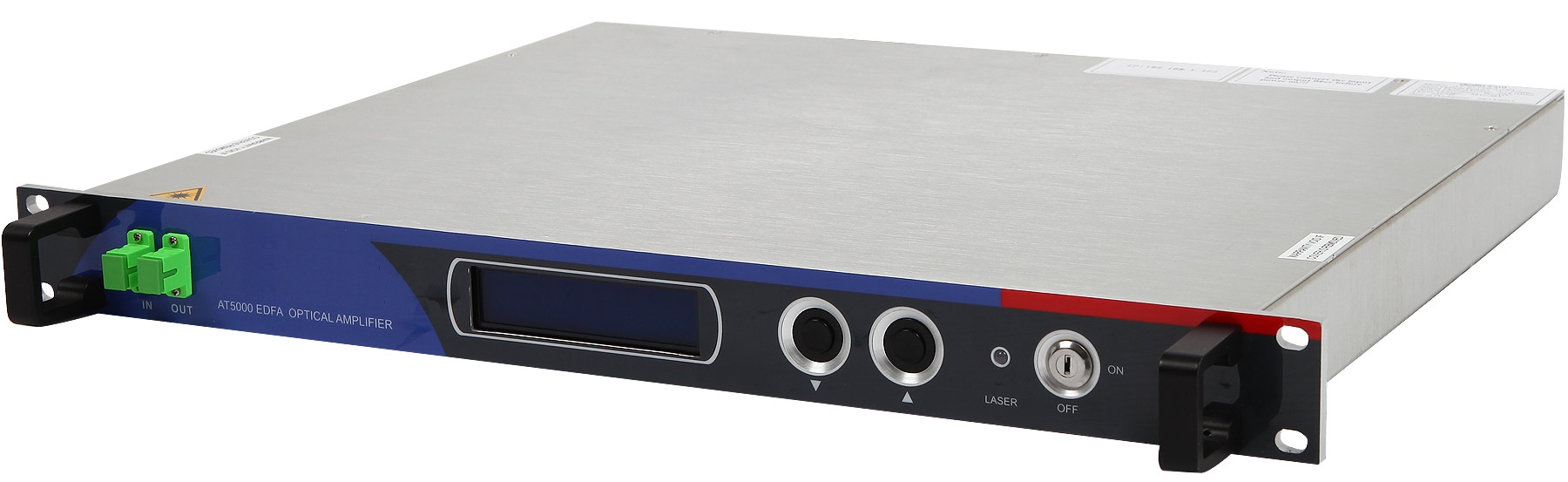

Polytron AT-50-EDFA-13-x optische Multiport-Verstärker (EDFA) 13 dBm Ausgangspegel (AT-50-EDFA-13-1/AT-50-EDFA-13-2/AT-50-EDFA-13-4/AT-50-EDFA-13-8)
Shoplink

Verfügbare Versionen:
AT-50-EDFA-13-1
AT-50-EDFA-13-2
AT-50-EDFA-13-4
AT-50-EDFA-13-8

Die optischen Multiport-Verstärker der AT5000-Serie arbeiten mit Erbium-Doped-Fiber-Amplification (EDFA)-Technologie und stellen eine flexible und skalierbare optische Verstärker-Lösung dar. Sie sind optimal für die Übertragung von qualitativ hochwertigen Videosignalen in optischen Verteilsystemen nutzbar.

Die hohe optische Ausgangsleistung kann im Bereich von 13 dBm und die Anzahl der Ausgangsports von 1 bis 8 gewählt werden. So übertragen die Multiport-Verstärker CATV-Signale auch über lange Distanzen oder in großen FTTH-Anwendungen.

- hohe Performance bei geringem Rauschanteil
- nutzbar für analoge und digitale Signalübertragung (CATV, DOCSIS, FTTH)
- Ausgangsleistung 13...20 dBm pro Port (bei dieser Version 13 dBm)
- Anzahl Ausgänge 1, 2, 4, 8 (16 und 32 auf Anfrage)
- Wellenlängenbereich: 1540...1563 nm
- LC-Display zur lokalen Überwachung am Gerät
- zwei redundante, Hot-Swap-fähige AC-Netzteile (DC auf Anfrage)
- lokaler oder Fernzugriff zur Überwachung und Konfiguration
- SNMP/HTTP-Überwachung, -Konfiguration und -Steuerung

Der optische Verstärker AT-50-EDFA-13-1 ist ein Erbium-Doped-Fiber-Verstärker mit 1x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 1 Ausgang
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm

Der optische Verstärker AT-50-EDFA-13-2 ist ein Erbium-Doped-Fiber-Verstärker mit 2x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 2 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm

Der optische Verstärker AT-50-EDFA-13-4 ist ein Erbium-Doped-Fiber-Verstärker mit 4x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 4 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm

Der optische Verstärker AT-50-EDFA-13-8 ist ein Erbium-Doped-Fiber-Verstärker mit 8x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 8 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm

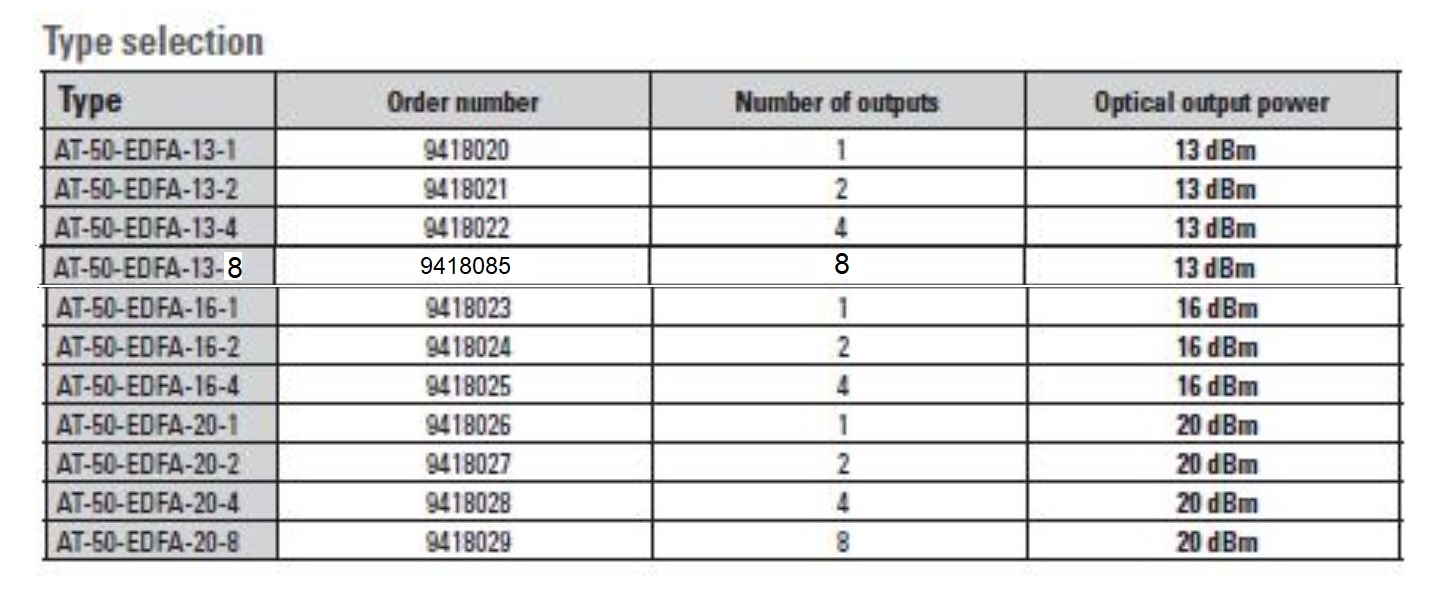

Hersteller: Polytron
Herstellernummern:
AT-50-EDFA-13-1: 9418020 (1 Ausgang)
AT-50-EDFA-13-2: 9418021 (2 Ausgänge)
AT-50-EDFA-13-4: 9418022 (4 Ausgänge)
AT-50-EDFA-13-8: 9418085 (8 Ausgänge)
EAN:
AT-50-EDFA-13-1: 4250238516477
AT-50-EDFA-13-2: 4250238516484
AT-50-EDFA-13-4: 4250238516491
AT-50-EDFA-13-8: 4250238516507


Geeignet für 19" Einbau (Netzwerkschrank …)
Dateianhänge
Anleitung_Datenblatt_Polytron_optischer-Verstaerker_AT5000_EDFA_V2.pdf
(2.68 MiB) 57-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 22128
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 495 Mal
Danksagung erhalten: 564 Mal
Kontaktdaten:

Re: Polytron AT-50-EDFA-13-x optische Multiport-Verstärker (EDFA) 13 dBm Ausgangspegel (AT50-Serie)

Ungelesener Beitrag von techno-com »

Hinweis: folgend Geräte sind auf Anfrage lieferbar (dann mit 16 dbm bzw. 20 dbm Ausgangspegel)

AT-50-EDFA-16-1
AT-50-EDFA-16-2
AT-50-EDFA-16-4
AT-50-EDFA-16-8
AT-50-EDFA-20-1
AT-50-EDFA-20-2
AT-50-EDFA-20-4
AT-50-EDFA-20-8

Auch mit WDM lieferbar, dann z.B. Typen:
AT-52-EDFA-16-32
AT-52-EDFA-18-08
AT-52-EDFA-18-16
AT-52-EDFA-19-64
AT-52-EDFA-20-16
AT-52-EDFA-20-16-S
AT-52-EDFA-20-32
AT-52-EDFA-22-08
AT-52-EDFA-22-08-S

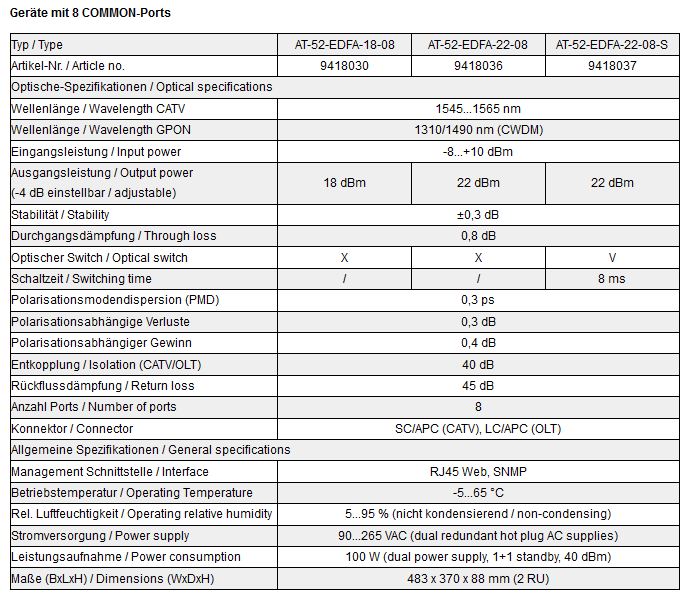

Beispiel für die WDM-Gerät mit 8 Ports am Ausgang:

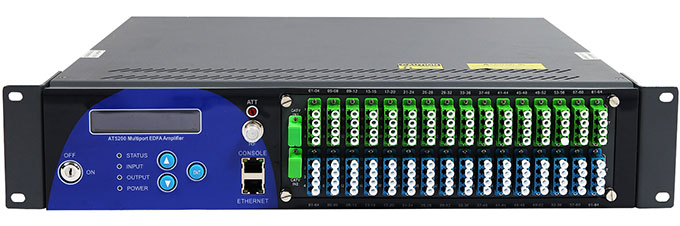

Die optischen Multiport-Verstärker der AT5200-Serie sind Erbium-Doped-Fiber-Verstärker (EDFA) und stellen eine flexible und skalierbare optische Verstärker-Lösung dar.

Die Verstärker sind optimal für die Übertragung von qualitativ hochwertigen Videosignalen in optischen Verteilsystemen nutzbar. Die Geräte verfügen über ein eingebautes WDM (Wavelength Division Multiplex) und ermöglichen damit die Zusammenschaltung der CATV- mit den Daten-Signalen. Die optische Ausgangsleistung kann im Bereich von 16 dBm bis 22 dBm und die Anzahl der Ausgangsports mit 8, 16, 32 oder 64 Ports gewählt werden. Damit können CATV- und Daten-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden.

Hohe Performance bei geringem Rauschanteil
Nutzbar für analoge und digitale Signalübertragung (CATV, DOCSIS, FTTH)
Ausgangsleistung 16, 18, 19, 20 und 22 dBm pro Port
Anzahl Ausgänge 8, 16, 32 und 64 Ports
Wellenlängenbereich Verstärkung: 1540 … 1563 nm
Wellenlänge CATV-Port: 1550 nm
Wellenlänge OLT-Ports : 1310/1490 nm
Wellenlänge COM-Ports: 1310/1490/1550 nm
Geräte mit CATV-Redundanz-Switch verfügbar
LC-Display zur lokalen Überwachung am Gerät
Zwei redundante, Hot-Swap-fähige AC-Netzteile (DC auf Anfrage)
Lokaler oder Fernzugriff zur Überwachung und Konfiguration
SNMP/HTTP-Überwachung, -Konfiguration und -Steuerung
Dateianhänge
Anleitung_Datenblatt_Polytron_optischer-Verstaerker_AT5200_EDFA_mit_WDM_V2.pdf
(3.09 MiB) 130-mal heruntergeladen
