POLYTRON QAM12 setzt 12 DVB-S/S2 Transponder in DVB-C um

Ungelesener Beitragvon techno-com » 10. Juni 2011 13:28

Die neue POLYTRON QAM 12 / 12 EM setzt 12 digitale SAT-Transponder in 12 digitale Kabel-Kanäle um. Die QAM 12 / 12 EM ist die kompakte Lösung zur Digital-Umrüstung bestehender analoger Mehrteilnehmer-Anlagen, Hotels, Krankenhäuser, Pensionen, öffentliche Einrichtungen etc.. Umsetzung von DVB-S/S2-Transpondern (HDTV !!) in DVB-C Kanäle ("digitales Kabelfernsehen")

Das Gerät ist in zwei verschiedenen Versionen erhältlich: QAM12 EM mit integrierter 4in / 12out Schaltmatrix ? die ideale Lösung bei nur 4 benötigten SAT-Ebenen. QAM12 mit 12 frei belegbaren Eingängen (bei der "EM-Version" kann an der PC-Software dann per Software gewählt werden welche der 4 eingespeiste Ebenen zum Modul durch geschalten werden sollen, es sind keine Verteiler vor der Anlage notwendig und auch keine vorab festgelegte selektive Verteilung muss angelegt werden).
Die Transponder- Inhalte werden vollständig übertragen, d.h. es wird nicht in den Datenstrom eingegriffen, wodurch alle Zusatzdienste (Teletext, EPG etc.) übertragen werden.

- DVB-S & DVB-S2 / QPSK & 8PSK Empfang
- MPEG2 & MPEG 4 / SD & HD kompatibel
- Ausgangskanäle frei wählbar zwischen 112-862 MHz
- Nachbarkanaltauglich am Ausgang (Ausgangskanal kann direkt nebeneinader belegt werden)
- Pegeldämpfung 0-12 dB
- Integrierte LNB- Spannungsversorgung
- 2 temperaturgesteuerte Lüfter

Anwendungsbereich
Vorhandene Baum-/ Netzstruktur soll erhalten bleiben
Ersatz für analoge Kopfstellen
Alternative zum Kabelprogramm

Programmbelegung im Auslieferungszustand (kann jeder Zeit über USB-Anschluss + spezielles, mitgeliefertes PC-Programm geändert werden):
Transponder 1: ARD DIGITAL
Das Erste, BR FS Süd, HR, SWR BW, WDR Köln, BR Alpha, BR FS NOrd
Transponder 2: ZDF VISION
ZDF, 3 Sat, Ki.Ka, ZDF Info, ZDF Doku, ZDF Theaterkanal
Transponder : ARD DIGITAL
SWR RP, NDR, MDR, RBB
Transponder 4: RTL WORLD
RTL, RTL 2, VOX, Super RTL, N-TV, RTL Shop
Transponder 5: APS (Imusic)
Imusic, Sixx, Das Viert
Transponder 6: SAT1 / PRO7
Sat1, Pro7, Kabel1, N24, Neun Live
Transponder 7: ARD DIGITAL
Arte, Eins Extra, Eins Festival, Eins Plus, Phoenix
Transponder 8: RTL HD
RTL HD, VOX HD, Anixe HD, Sport1 HD
Transponder 9: PRO7 HD
Pro7 HD, Sat1 HD, Kabel1 HD, Sixx HD
Transponder 10: ARD/ZDF HD
Das Erste HD, ZDF HD, Arte HD
Transponder 11: VIVA
Comedy Central, Nickelodeon, Viva
Transponder 12: DIVERSE
Sport 1, Tele 5, HSE 24, Sonnenklar TV

Belegung kann jederzeit geändert werden (sogar möglich über Fernwartung/ LAN-Modul das als Zubehör für 130€ Aufpreis erhältlich ist)

Download QAM 8 EM / 12 / 12 EM Bedienungsanleitung (PDF 2,1 MB) und QAM 12-Prospekt (PDF 0,5 MB) siehe Anlage hier im Forum zum Download.


Für Ihre Fragen haben wir immer ein offenes Ohr, gerne helfen wir Ihnen auch bei der Planung. Kontaktieren Sie einfach unsere technische Hotline:
Telefon 07131-6454383
Dateianhänge
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C.png.jpg

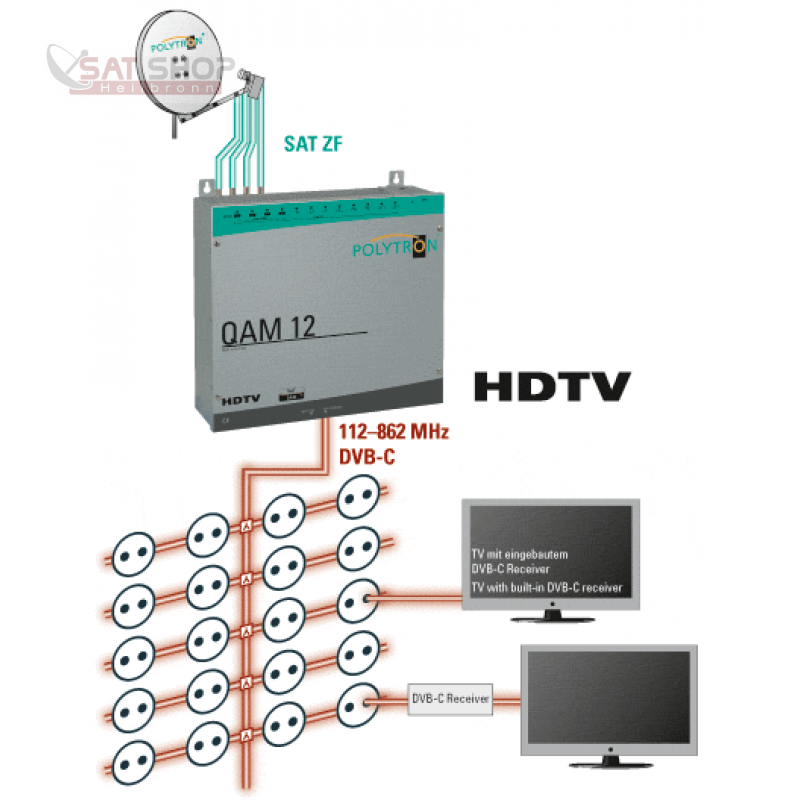

Polytron QAM12
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C.png.jpg (66.75 KiB) 3914 mal betrachtet
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b2.png
Polytron QAM12
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b2.png (406.32 KiB) 3914 mal betrachtet
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b3.png.jpg

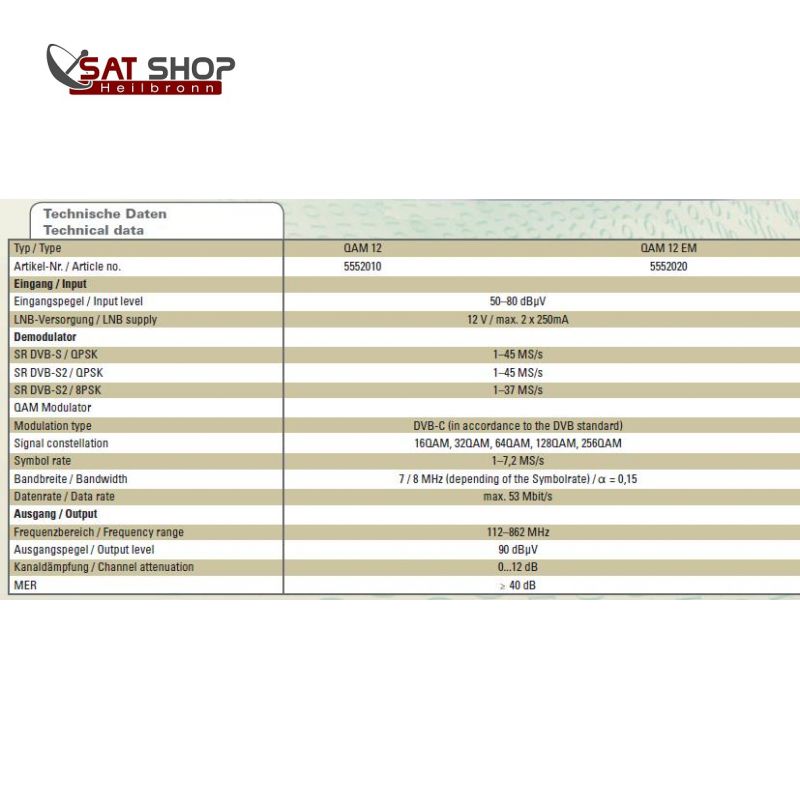

Polytron QAM12 Datenblatt
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b3.png.jpg (65.41 KiB) 3914 mal betrachtet
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b4.png.jpg

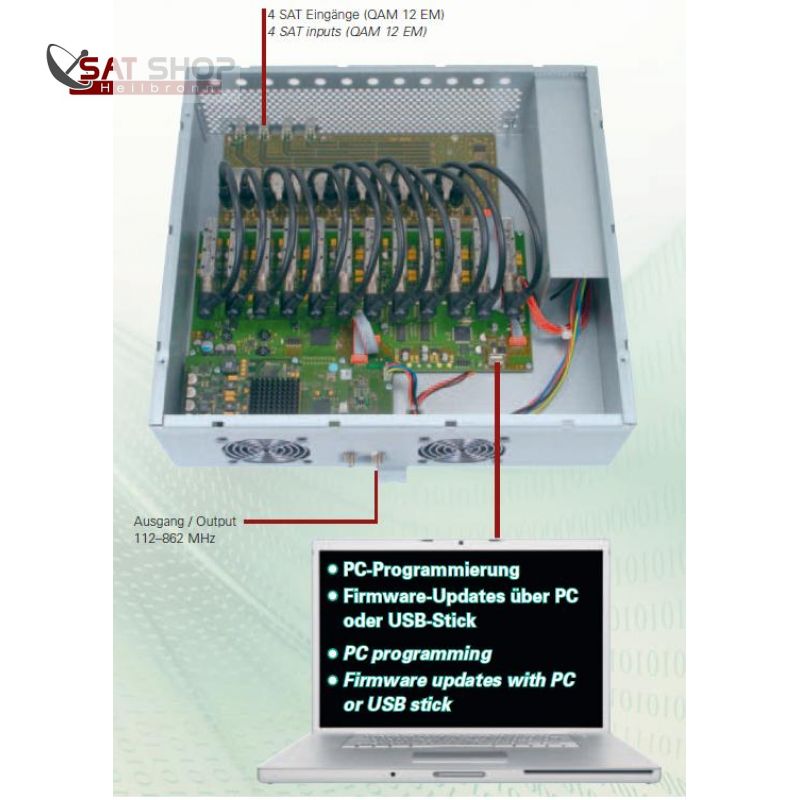

Polytron QAM12 Innenansicht
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b4.png.jpg (70.11 KiB) 3914 mal betrachtet
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b5.png
Polytron QAM12 Auszeichnung
KopfPolyQAM12_Kopfstation-POLYTRON-QAM-12-fuer-12-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b5.png (268.29 KiB) 3914 mal betrachtet
AnleitungPolytronQAM8-12_1.pdf
Datenblatt Polytron QAM12
(1.91 MiB) 293-mal heruntergeladen
DatenblattPolytronQAM8-12_1.pdf
Datenblatt Polytron QAM8 / QAM12 + SPM200 digi + LAN-Modul
(1.97 MiB) 293-mal heruntergeladen
LAN-Modul_Polytron.pdf
Datenblatt LAN-Modul für Polytron QAM-Kopfstationen
(1.34 MiB) 418-mal heruntergeladen
BedienungsanleitungPolytronQAM8EM-12-12EM.pdf
Bedienungsanleitung Polytron QAM 8EM - 12 - 12EM
(2.12 MiB) 347-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18548
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Kopfstation POLYTRON QAM 8 EM für 8 DVB-S/S2 Transponder

Ungelesener Beitragvon techno-com » 29. Dezember 2011 09:15

Gleich wie die zuvor erklärte QAM 12 EM !

Die QAM 8 EM gibt es nur mit dem Patchfeld (=Ausführung "EM"), dies lässt die Zuordnung der LNB-Stammleitungen per Software-Einstellung zu !

Programmbelegung im Auslieferungszustand (auch jederzeit zu ändern über USB-Schnittstelle + mitgeliefertes PC-Programm):
Transponder 1: ARD DIGITAL
Das Erste, BR FS Süd, HR, SWR BW, WDR Köln, BR Alpha, BR FS NOrd
Transponder 2: ZDF VISION
ZDF, 3 Sat, Ki.Ka, ZDF Info, ZDF Doku, ZDF Theaterkanal
Transponder : ARD DIGITAL
SWR RP, NDR, MDR, RBB
Transponder 4: RTL WORLD
RTL, RTL 2, VOX, Super RTL, N-TV, RTL Shop
Transponder 5: APS (Imusic)
Imusic, Sixx, Das Viert
Transponder 6: SAT1 / PRO7
Sat1, Pro7, Kabel1, N24, Neun Live
Transponder 7: ARD DIGITAL
Arte, Eins Extra, Eins Festival, Eins Plus, Phoenix
Transponder 8: RTL HD
RTL HD, VOX HD, Anixe HD, Sport1 HD

Diverse Datenblätter sind überschneidend zu den bereits oben mit der QAM 12 veröffentlichten, bitte dort anschauen !
Dateianhänge
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C.png

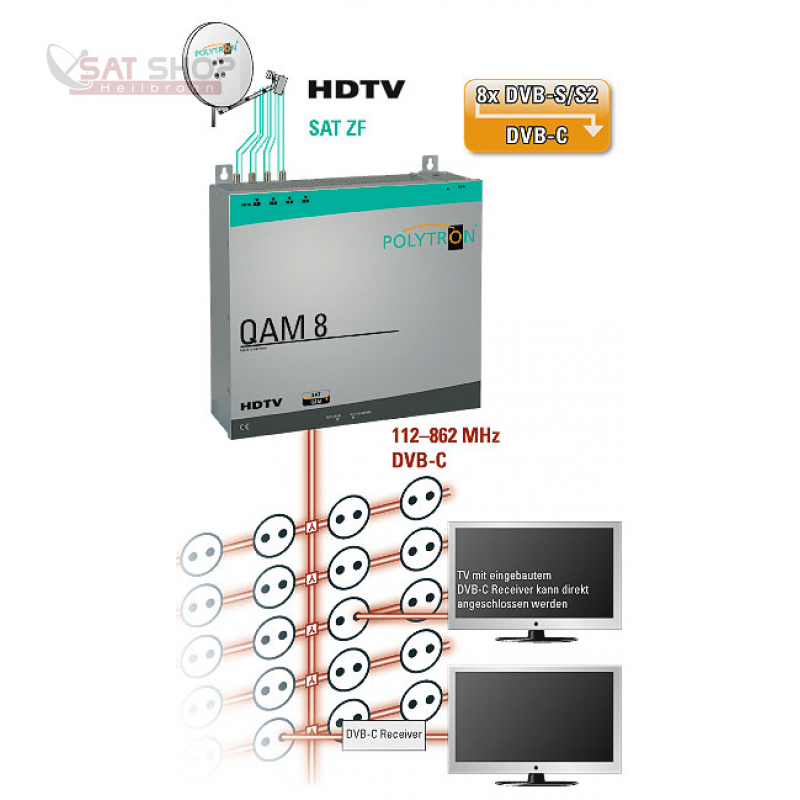

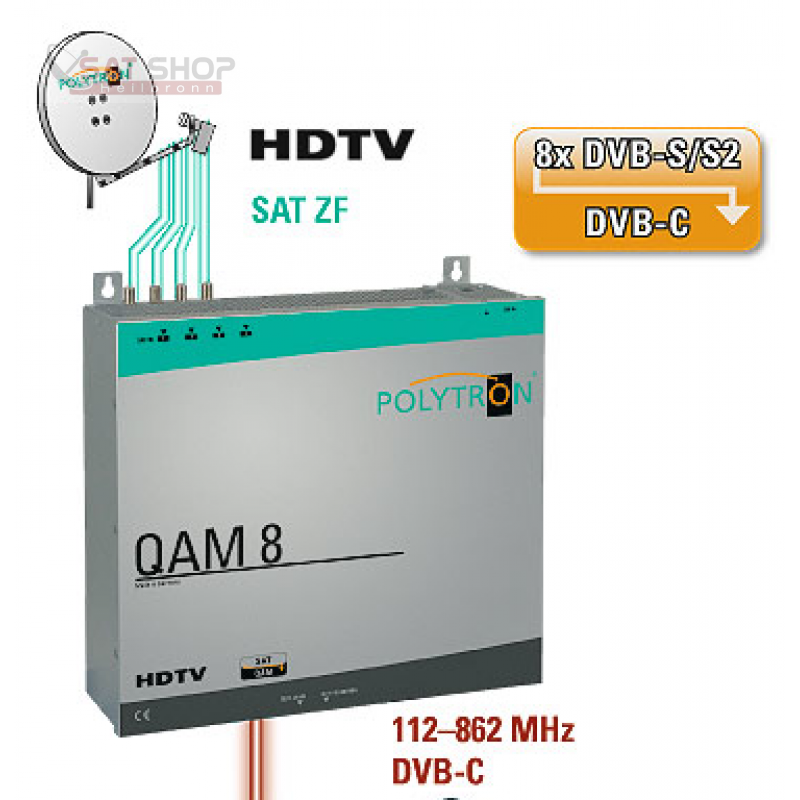

Polytron QAM 8 EM
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C.png (413.55 KiB) 3913 mal betrachtet
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b2.png
Polytron QAM 8 EM
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b2.png (378.98 KiB) 3913 mal betrachtet
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b3.png

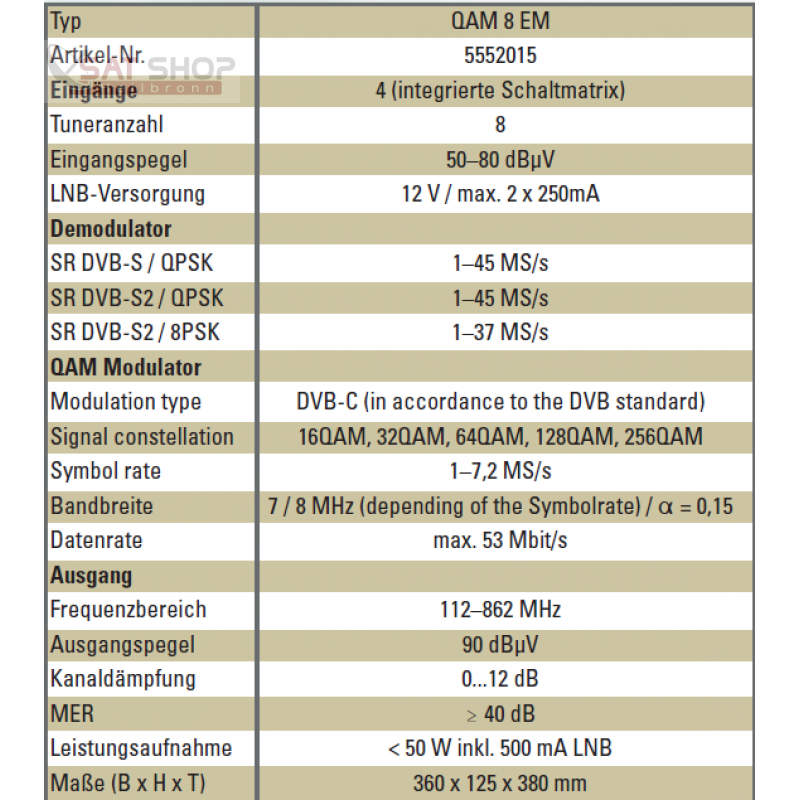

Datenblatt Polytron QAM 8 EM
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b3.png (446.76 KiB) 3913 mal betrachtet
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b5.png

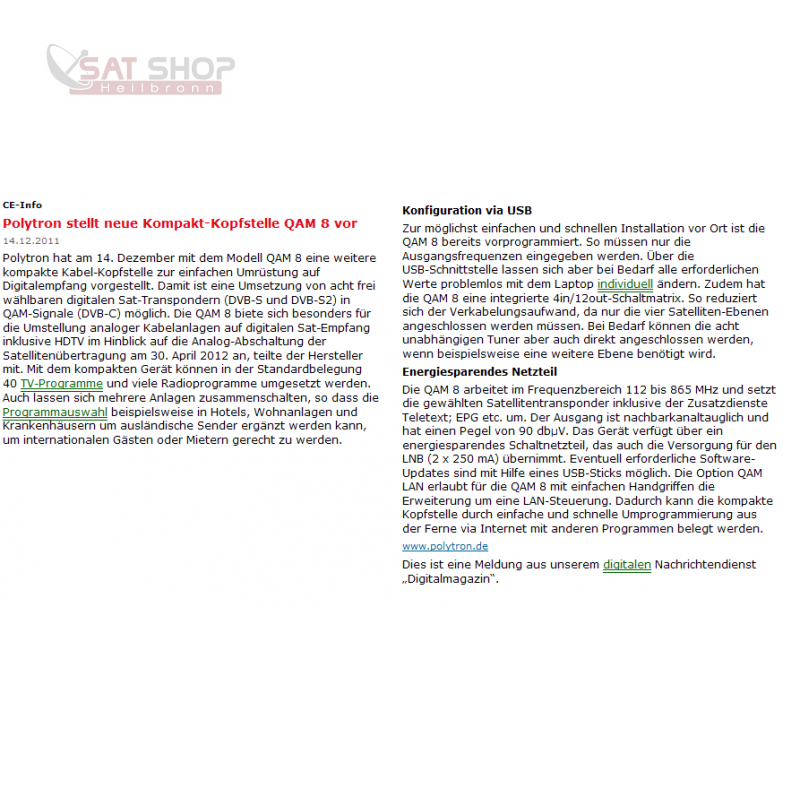

Tests/Beurteilungen Polytron QAM 8 EM
KopfPolyQAM8EM_Kopfstation-POLYTRON-QAM-8-fuer-8-Transponder-DVB-S-S2-Umsetzung-QPSK-QAM-auf-DVB-C_b5.png (381.92 KiB) 3913 mal betrachtet
DatenblattPolytronQAM8.pdf
Datenblatt Polytron QAM 8 EM
(605.86 KiB) 367-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18548
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

LAN-Einheit für POLYTRON QAM8 / QAM12 (Netzwerkanschluss)

Ungelesener Beitragvon techno-com » 29. Dezember 2011 09:19

QAM 8/12 mit LAN Nachrüstsatz!

Mit dem neuen LAN-Nachrüstsatz können Sie jede QAM 8/12 in nur wenigen Schritten mit einem Netzwerk verbinden und vollständig mit dem PC administrieren, wenn nötig auch über das Internet von jedem aus wo sie sich gerade befinden !


Diverse Datenblätter sind überschneidend zu den bereits oben mit dem QAM12 veröffentlichten, bitte dort anschauen !
Dateianhänge
LAN-Modul_Polytron.pdf
Bedienungsanleitung Polytron LAN-Einheit
(1.34 MiB) 303-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18548
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

POLYTRON SPM 200 digi (PayTV-Erweiterung)

Ungelesener Beitragvon techno-com » 29. Dezember 2011 09:24

Die neue ultrakompakte Kopfstelle SPM 200 digi bietet alle Funktionen wie ihre große Schwester, die SPM 2000. Sie kann zwei Module aus der SPM-Serie aufnehmen und bietet die gleiche bequeme Bedienung wie die SPM 2000.

So können Sie das QAM8/12-Verteilnetz ganz einfach mit zwei SPM-S2C Modulen erweitern und damit SAT-Transponder zentral entschlüsseln.

Sehr interessant für österreichische bzw. schweizer Anlagen um deren verschlüsselten Sender mit einzuspeisen.
Dateianhänge

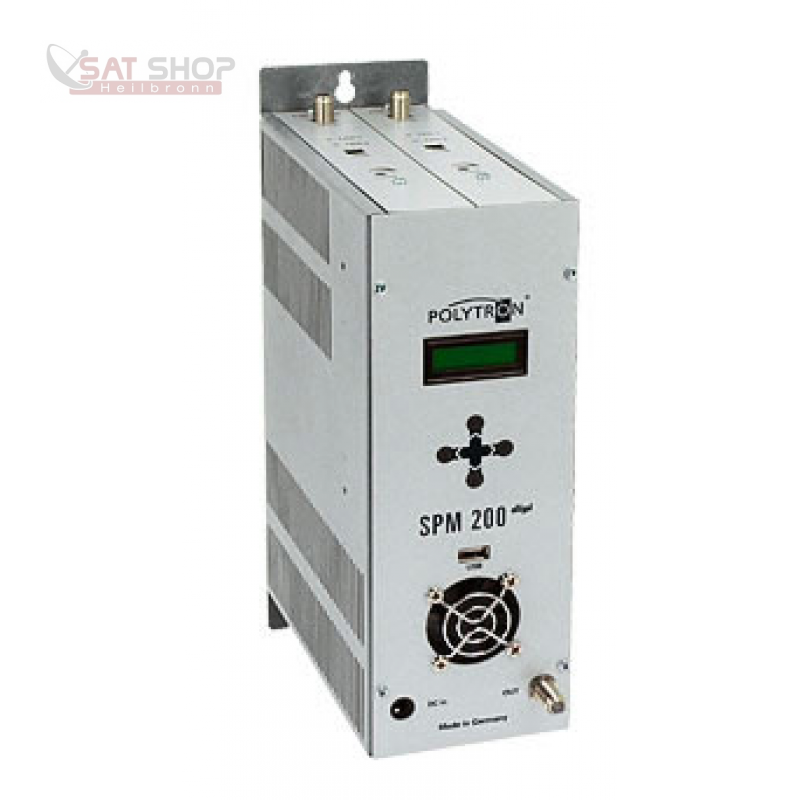

Polytron Digi 200
KOPFPOLYSPM200digiCI_POLYTRON-SPM-200-digi-incl-2x-SPM-S2C-2-Pay-TV-Transponder-DVB-S-S2-Twin_b3.png

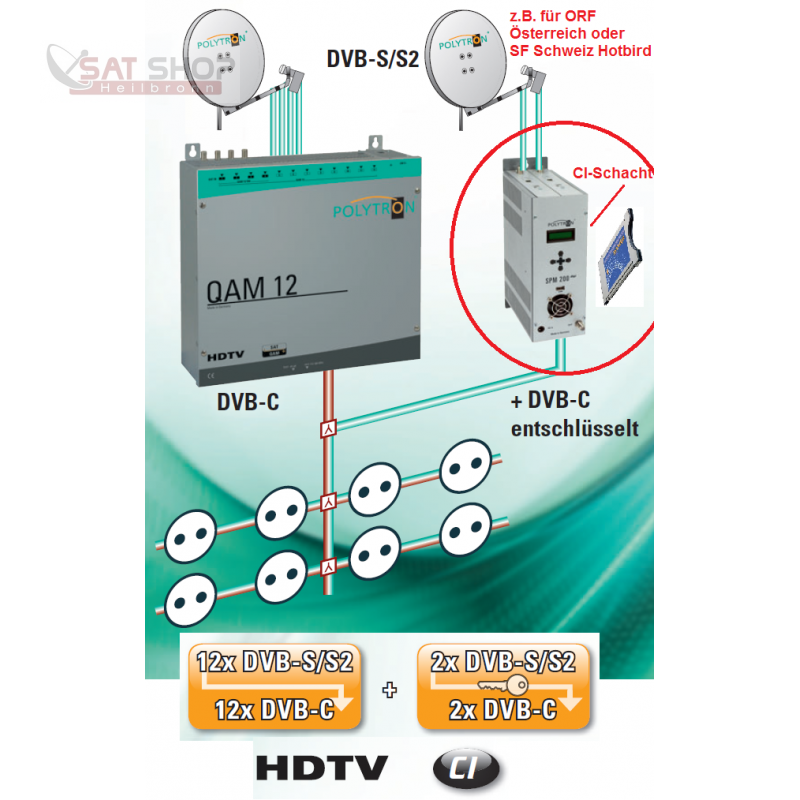

Polytron Digi 200 (Schaltbeispiel)
KOPFPOLYSPM200digiCI_POLYTRON-SPM-200-digi-incl-2x-SPM-S2C-2-Pay-TV-Transponder-DVB-S-S2-Twin_b3.png (456.06 KiB) 3911 mal betrachtet
KOPFPOLYSPM200digiCI_POLYTRON-SPM-200-digi-incl-2x-SPM-S2C-2-Pay-TV-Transponder-DVB-S-S2-Twin_b4.png

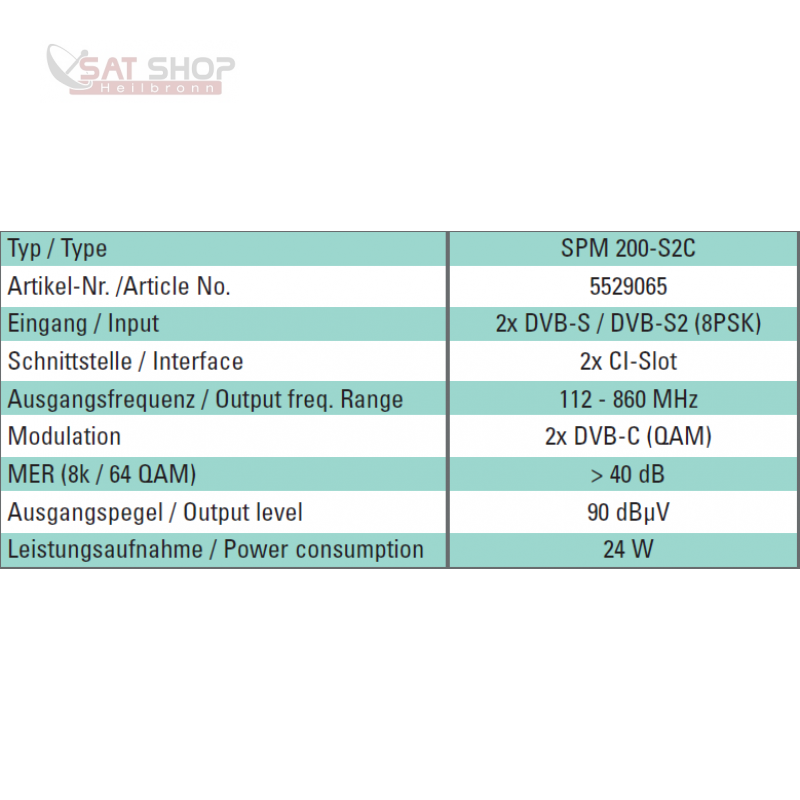

Datenblatt Polytron Digi 200
KOPFPOLYSPM200digiCI_POLYTRON-SPM-200-digi-incl-2x-SPM-S2C-2-Pay-TV-Transponder-DVB-S-S2-Twin_b4.png (255.23 KiB) 3911 mal betrachtet
DatenblattPolytronDigi200.pdf
Datenblatt Polytron Digi 200
(1.7 MiB) 322-mal heruntergeladen
DatenblattPolytronDigi200_1.pdf
Datenblatt 2 Polytron Digi 200
(604.17 KiB) 334-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18548
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: POLYTRON QAM12 setzt 12 DVB-S/S2 Transponder in DVB-C um

Ungelesener Beitragvon techno-com » 29. Dezember 2012 08:45

Jetzt auch als QAM 16 EM lieferbar => Polytron stellt neue Kopfstelle QAM 16 vor
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18548
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: POLYTRON QAM12 setzt 12 DVB-S/S2 Transponder in DVB-C um

Ungelesener Beitragvon techno-com » 26. Juni 2018 11:47

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu Kopfstationen / Kanalaufbereitung“
