POLYTRON TST 1200 SAT-Einkabelsystem Umsetzer

[youtube][/youtube]

SAT-Empfang (DVB-S/S2) über "alte" terrestrische Kabel-Netze (DVB-C) oder für eine Erweiterung von bestehenden Einkabelsystemen

Die TST 1200 dient zur Übertragung von SAT-Signalen (DVB-S und DVB-S2) über alte, SAT-untaugliche Hauskabelnetze. Dazu setzt die TST 1200 die SAT-Signale in einen niedrigeren Frequenzbereich um, der dann über die vorhandene Verkabelung verbreitet werden kann.
In einem Rückumsetzer werden die Signale ohne Qualitätsverlust wieder in die SAT-Ebene übertragen und können danach über handelsübliche Receiver empfangen werden.

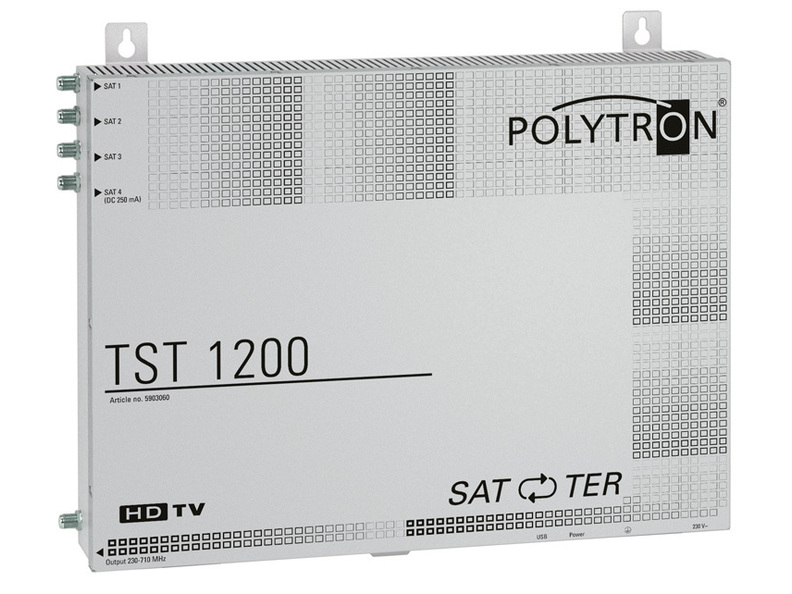

Die TST 1200 setzt zwölf digitale DVB-S/DVB-S2 Transponder aus der SAT-ZF Signalebene in den Frequenzbereich 250 bis 750 MHz um. Die Signale werden anschließend über vorhandene terrestrische (Baum)Netzstrukturen übertragen.

Die Rückumsetzung in den SAT-ZF Bereich von 1200 bis 1700 MHz erfolgt über einen Antennendosenaufsatz in der Wohneinheit (TST-C; Art. 13061). Bei entsprechendem Verteilnetz ist auch der Einsatz eines Etagenrückumsetzers (TST-B; Art. 13063). möglich. Durch den Einsatz eines geschalteten Rückumsetzers (TST-D; Art. 13062). kann die TST 1200 zusätzlich zu einer Einkabellösung betrieben werden.

Die Programme werden über Satelliten Receiver oder Fernsehgeräte mit integriertem SAT-Receiver empfangen, egal ob SDTV oder HDTV.

- Im Auslieferungszustand ist eine einsetzbare Standardbelegung vorprogrammiert
- Empfang von 12 SAT-Transpondern über terrestrische Verteilnetze
- Empfang von SDTV und HDTV
- handelsüblicher SAT-Receiver verwendbar

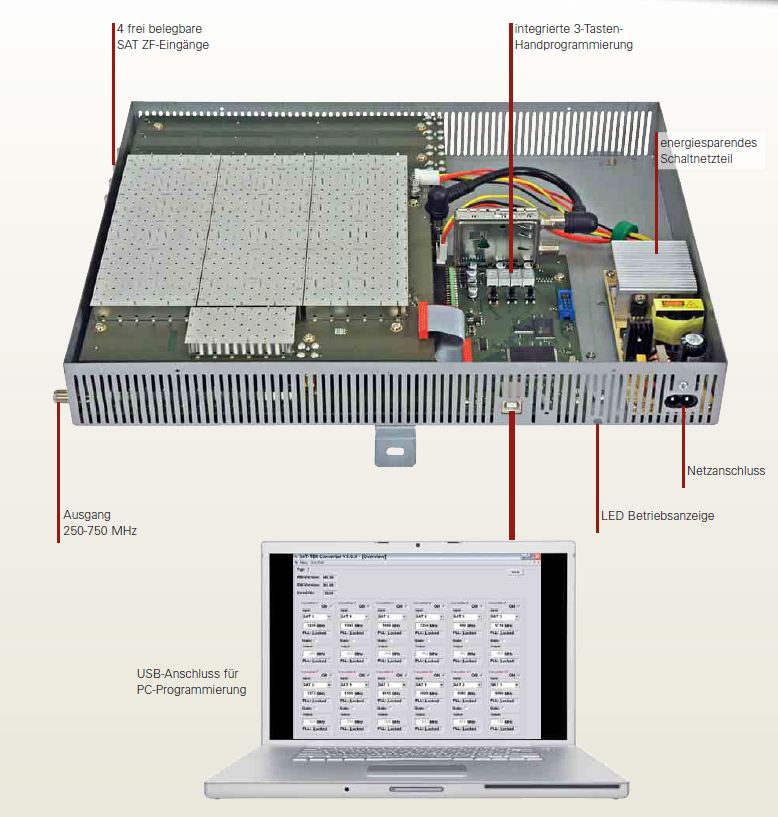

- programmierbar über USB/PC oder am Gerät
- kein Austausch von vorhandenen Komponenten notwendig

Anwendungsbereiche:
- Vorhandene (Baum)Netzstruktur soll erhalten bleiben
- preiswerte Alternative zu DVB-C/-T Kopfstellen
- Ersatz für analoge Kopfstellen
- Alternative zum Kabelprogramm
- Ergänzung zu Einkabellösungen

Vorprogrammierung (Stand 3-2012):
Platz 1 Das Erste, BR FS Süd, HR, SWR BW, WDR Köln, BR@, BR FS Nord
Platz 2 SAT 1, Pro 7, Kabel 1, N 24, 9 Live
Platz 3 DMAX. Sport1, Tele 5, Astro TV, Sonnenklar TV, HSE 24
Platz 4 ZDF, 3 Sat, KiKa, ZDF Info, ZDF Doku, ZDF Teater
Platz 5 Eins Extra, Eins Festival, Eins Plus, arte, Phoenix
Platz 6 Pro 7 HD, SAT 1 HD, Kabel 1 HD
Platz 7 Comedy Central, MTV, Nickelodeon, Viva
Platz 8 SWR RP, NDR, MDR, RBB
Platz 9 ZDF HD, ZDF Info HD
Platz 10 RTL, RTL II, VOX Super RTL, N-TV, RTL Shop
Platz 11 RTL HD, VOX HD, Anixe HD
Platz 12 Das Vierte, Anixe SD, Imusic, TV Gusto, 1-2-3 TV, Daystar TV, Dr. Dish

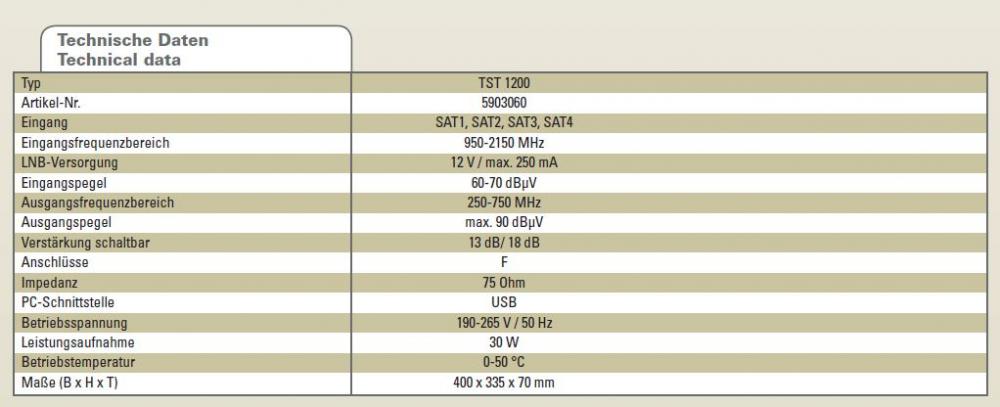

Technische Daten:
Eingangsfrequenzbereich 950-2150 MHz
LNB-Versorgung 12V / max. 250mA
Eingangspegel 60-70 dBµV
Ausgangsfrequenzbereich 250-750 MHz
Ausgangspegel max. 90 dBµV
Verstärkung schaltbar 13 dB / 18 dB
Anschlüsse F
Impedanz 75 Ohm
PC-Schnittstelle USB
Betriebsspannung 190-265 V / 50Hz
Leistungsaufnahme 30W
Betriebstemperatur 0-50 °C
Maße (BxHxT) 400 x 335 x 70mm


Hersteller: Polytron
Typ: TST 1200
Hersteller Nr. 5903060
EAN-Code: 4250238510048

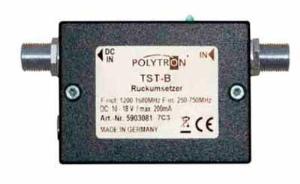

POLYTRON TST-B (Rückumsetzer Etagenumsetzer - Inlinegehäuse)

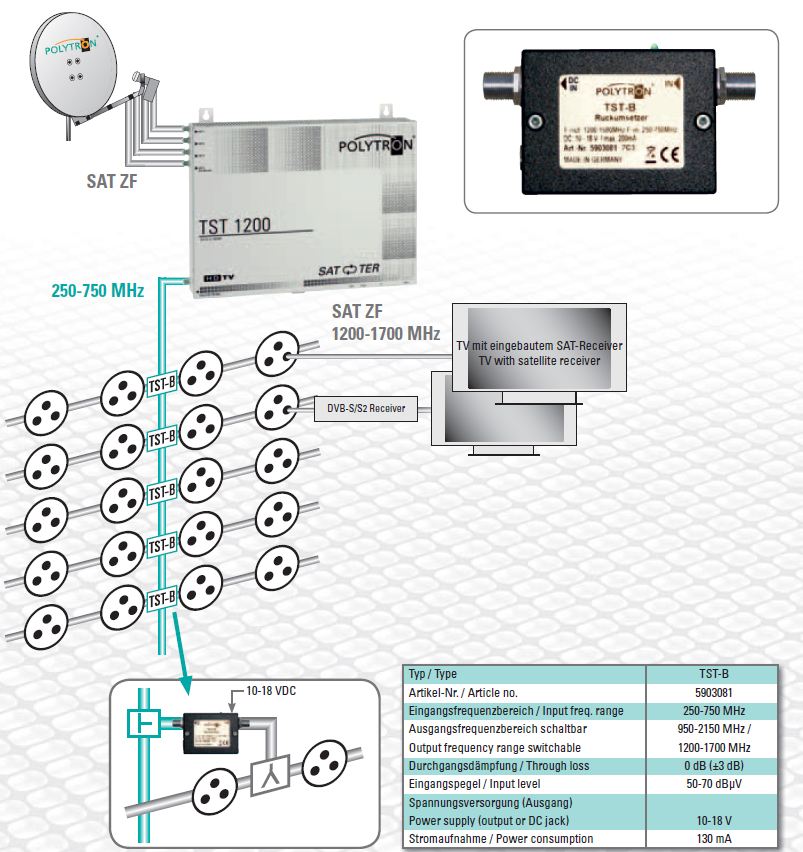

Der Rückumsetzer TST-B setzt das Signal der TST 1200 zurück in den SAT-ZF Bereich und kann bei entsprechender Verteilstruktur z.B. je Etage eingesetzt werden.

Die Programme können anschließend über einen SAT-Receiver oder ein Fernsehgerät mit integriertem SAT-Receiver empfangen werden.

- Etagen Rückumsetzer
- setzt das Signal der TST 1200 zürck in die SAT-ZF Ebene
- anwendbar in terrestrischen Verteilsystemen mit SAT-tauglicher Etagenverteilung
- mehrere Teilnehmer können angeschlossen werden
- wird über externes Netzteil (Art. 13064 | 12V/500mA) versorgt
Achtung, Netzteil nicht im Lieferumfang, bitte separat bestellen

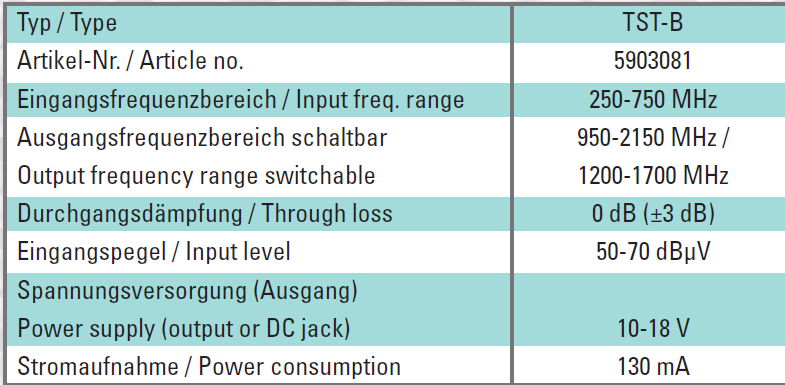

Technische Daten:
Eingangsfrequenzbereich 250-750 MHz
Ausgangsfrequenzbereich 1200-1700 MHz
LO-Frequency 950 MHz
Durchgangsdämpfung 0dB (+/- 3dB)
Rückflussdämpfung Eingang 10dB
Rückflussdämpfung Ausgang 10dB
Rauschmaß 9 dB
Eingangspegel 50-80 dBµV
Spannungsversorgung(Ausgang) 10-18V
Stromaufnahme 130mA

FM-Bypass
Durchgangsdämpfung -1dB
Rückflussdämpfung 15 dB


Hersteller: Polytron
Typ: TST-B
Hersteller Nr.: 5903081
EAN-Code: 4250238509332

POLYTRON TST-C (Rückumsetzer Antennendosenaufsatz)

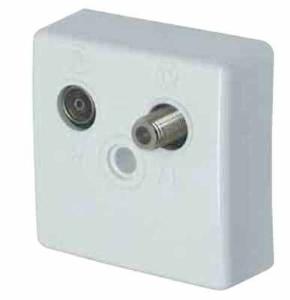

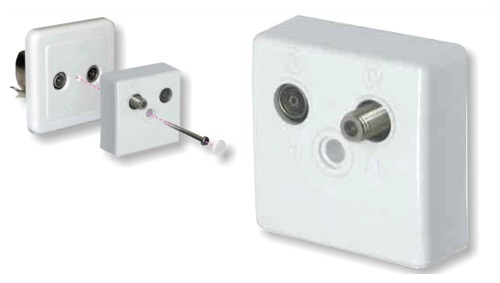

Der Rückumsetzer TST-C setzt das Signal der TST 1200 zurück in den SAT-ZF Bereich. Die Programme können anschließend über einen SAT-Receiver empfangen werden. Der Antennendosenaufsatz wird mit einer Spezialschraube auf der Dose befestigt und verplombt.

- Rückumsetzer in Form eines Antennendosenaufsatzes
- setzt das Signal der TST 1200 zurück in die SAT-ZF Ebene
- anwendbar in terrestrischen Verteilsystemen
- mehrere Receiver können angeschlossen werden

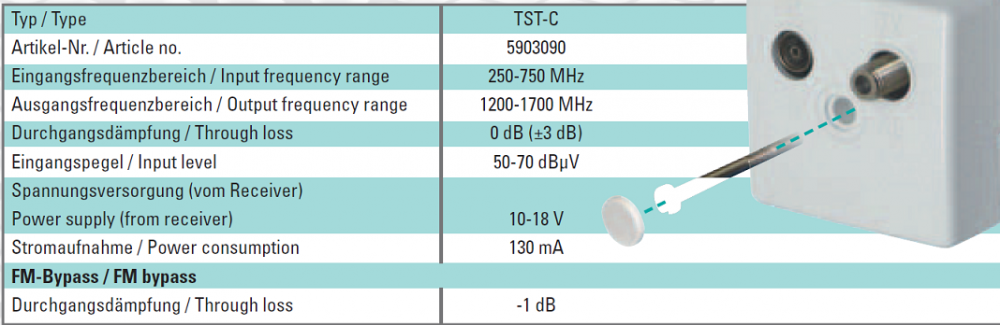

Technische Daten:
Eingangsfrequenzbereich 250-750 MHz
Ausgangsfrequenzbereich 1200-1700 MHz
Durchgangsdämpfung 0dB ( +/- 3dB)
Rückflussdämpfung Eingang 10dB
Rückflussdämpfung Ausgang 10dB
Rauschmaß 9 dB
Eingangspegel 50-80 dBµV
Spannungsversorgung(Ausgang) 10-18V
Stromaufnahme 130mA

FM-Bypass
Durchgangsdämpfung -1dB
Rückflussdämpfung 15 dB


Hersteller: Polytron
Typ: TST-C
Hersteller-Nr.: 5903090
EAN-Code: 4250238510079

POLYTRON TST-D (Rückumsetzer schaltbarer Antennendosenaufsatz)

Der Rückumsetzer TST-D setzt das Signal der TST 1200 zurück in den SAT-ZF Bereich.

Durch die im TST-D integrierte 14V / 18V - Schaltmatrix kann die TST 1200 zusätzlich zu einer Einkabellösung betrieben werden.Durch die Nutzung der terrestrischen Frequenzen können somit weitere SAT-Transponder, auch HD, in ein SAT-taugliches Netz eingespeist werden.

Die Programme können anschließend über einen SAT-Receiver empfangen werden. Der Antennendosenaufsatz wird mit einer Spezialschraube auf der Dose befestigt und verplombt.

- geschalteter Rückumsetzer in Form eines Antennendosenaufsatzes
- setzt das Signal der TST 1200 zurück in die SAT-ZF Ebene
- anwendbar in SAT-tauglichen Verteilsystemen
- zur Erweiterung bestehender Einkabellösungen

Technische Daten:
Eingangsfrequenzbereich 250-750 MHz
Ausgangsfrequenzbereich 950-2150MHz / 1200-1700 MHz
Durchgangsdämpfung 0dB (+/- 3dB)
Rückflussdämpfung Eingang 10dB
Rückflussdämpfung Ausgang 10dB
Rauschmaß 9 dB
Eingangspegel 50-80 dBµV
Spannungsversorgung(Ausgang) 10-18V
Stromaufnahme 200mA

FM-Bypass
Durchgangsdämpfung -1dB
Rückflussdämpfung 15 dB


Hersteller: Polytron
Typ: TST-D
Hersteller-Nr.: 5903095
EAN-Code: 4250238509356
