SAT-Anlage Neubau - Fragen vor Bestellung

Haben sie Fragen zu Unicable (EN50494/SCR/SatCR/CSS) oder JESS (Jultec Enhanced Stacking System - EN50607/SCD2) Multischaltern, zu statischen SAT-Einkabelsystemen sowie auch zu speziellen Einkabelanlagen wie Polytron TSM-1000 HD, Schwaiger EKU825, Dur-Line UCP20/UCP30 oder auch zur Johansson Einkabellösung 9640/9645 (Multiband Converter/Stacker-Destacker) ?
Nicht für Einkabel-LNB Anfragen ! Nutzen sie hierfür das Forum unter "Unicable-/Einkabel LNB´s" weiter unten !!
Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 3. Juni 2018 18:10

Hallo zusammen,

ein Freund von mir hat neu gebaut und kann jetzt dann einziehen. Für den TV-Empfang muss noch eine SAT-Anlage installiert werden, was wohl von mir durchgeführt wird.

Gegeben:
- Es liegen 4 Koaxkabel vom Dach bis in den Verteilerraum
- Es liegt ein Potentialausgleichskabel vom Dach bis in den Verteilerraum und geht dort direkt in den Ringerder
- Es liegen 5 Koaxkabel vom Verteilerraum in die Zimmer in denen TV-Empfang gewünscht ist (in jedes Zimmer eines, meiner Meinung nach zuwenig aber ist ja nicht mein Haus) und gehen dort auf Homeway Dosen

Einkaufsliste:
1x Gibertini OP 85 SE hellgrau (85cm Qualitätsantenne)
1x Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB)
4x Self-Install F-Stecker Cabelcon CC F-56 5.1 W (mit Dichtring)
4x Cabelcon Seal Ring - Dichtungsring für Self-Install Stecker (F-Connectoren)
4x F- Stecker Wetterschutzkappe Gummi

1x Schaltschrank + Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung)
1x Jultec JRM0508T Multischalter (2. Produktgeneration/ voll receivergespeist)
4x F-Endwiderstand (DC-entkoppelt)
1x Erdungsblock für 9 Anschlüsse mit F-Anschluss-Technik (mit 9x Überspannungsschutz)
5x F-F Quick Patchkabel 30cm (z.B. für Potentialausgleich)
4x F-F Quick Patchkabel 50cm (z.B. für Potentialausgleich)

3m Potentialausgleichskabel H07V-U 1x4mm² (grün/gelb - massiver Innenleiter)

16x Self-Install F-Stecker Cabelcon CC F-56 5.1
1x Cabelcon Cable Stripper RG6/59 (Abisolierwerkzeug für Self-Install Stecker)


Ich denke damit sollte ich fast alles haben, bis auf die Info wo ich oben an der Schüssel das Potentialausgleichskabel befestige?

Gruß
Christian



Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 3. Juni 2018 22:47

Nachtrag:
- "Es liegt ein Potentialausgleichskabel vom Dach bis in den Verteilerraum und geht dort direkt in den Ringerder" --> Es handelt sich um ein 4mm Kupferkabel das am Mast angeschossen ist.
- Es ist eine Blitzschutzanlage vorhanden und die SAT-Schüssel befindet sich im blitzgeschützten Bereich.

Ich habe mir den Artikel zum Blitzschutz und Potentialausgleich jetzt mehrmals durchgelesen allerdings werde ich daraus nicht 100% schlau. Ich habe verstanden das der Potentialausgleich nicht notwendig aber sinnvoll ist. Wenn ich diesen durchführen will, wie muss ich diesen anschließen und was benötige ich noch dazu? Ein zusätzliches Kabel vom Mulitschalter im Keller zur Schüssel sollte vermieden werden.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 4. Juni 2018 10:58

Duffbeer2000 hat geschrieben:Hallo zusammen,

Hallo zurück :1119

Duffbeer2000 hat geschrieben:- Es liegen 5 Koaxkabel vom Verteilerraum in die Zimmer in denen TV-Empfang gewünscht ist (in jedes Zimmer eines, meiner Meinung nach zuwenig aber ist ja nicht mein Haus) und gehen dort auf Homeway Dosen

In ihrem ersten Beitrag hier hatten wir ja schon eine Unicable-Anlage => Kaufberatung Einfamilienhaus - Unitymedia zu Unicable
Auch für solche Fälle das nur ein Kabel ins Wohnzimmer geht (= Fehlplanung + Unterversorgung) geht es recht einfach das gleich so aufzubauen, ohne großen Aufpreis, das dort an 2 Stellen gleich eine 4-Frequenz Unicable-Versorgung (für 4 Tuner) anliegen kann, das sogar mit der Jultec Legacy-/CSS-Kombifunktion das dort auch nur ein ganz normaler Single-Receiver per Legacy versorgt werden kann.
Die Dosen passen auch dafür (die Stichdosen von Homeway) dann in diesem Aufbau das nur eine Antennendose pro Strang vorhanden ist.

Duffbeer2000 hat geschrieben:Einkaufsliste:
.....
1x Jultec JRM0508T Multischalter (2. Produktgeneration/ voll receivergespeist)
......
1x Erdungsblock für 9 Anschlüsse mit F-Anschluss-Technik (mit 9x Überspannungsschutz)

Das wäre dann statt einem nomalen Legacy-Multischalter (JRM0508T) einfach ein Kombischalter der hier genau die Lösung wäre ..
Jultec JRS0502-4+4T
Beiträge über diesen Schalter hier im Forum => KLICK
Hinweis auch noch ... das muss kein 9er Erdungsblock mit 9x Überspannungsschutz sein ... der 9er Erdungsblock ohne Überspannungsschutz + 4x Überspannungsschutz einzeln reicht aus.

Duffbeer2000 hat geschrieben:Nachtrag:
- "Es liegt ein Potentialausgleichskabel vom Dach bis in den Verteilerraum und geht dort direkt in den Ringerder" --> Es handelt sich um ein 4mm Kupferkabel das am Mast angeschossen ist.
- Es ist eine Blitzschutzanlage vorhanden und die SAT-Schüssel befindet sich im blitzgeschützten Bereich.

Ich habe mir den Artikel zum Blitzschutz und Potentialausgleich jetzt mehrmals durchgelesen allerdings werde ich daraus nicht 100% schlau. Ich habe verstanden das der Potentialausgleich nicht notwendig aber sinnvoll ist. Wenn ich diesen durchführen will, wie muss ich diesen anschließen und was benötige ich noch dazu? Ein zusätzliches Kabel vom Mulitschalter im Keller zur Schüssel sollte vermieden werden.

Da muss dann einfach die Lochblechplatte, auf der der Aufbau vorgenommen wird, über ein Potentialausgleichskabel 4mm² an die Haupterdungsschiene (HES) im Keller direkt angeschlossen werden und es ist kein Kabel am Mast notwendig wenn die Antenne im Blitz-geschützten Bereich aufgebaut/verbaut wird.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 4. Juni 2018 18:00

Die Idee mit dem anderen Multischalter finde ich gut, das muss ich gleich mal weitergeben.
Den Erdungsblock plane ich um.

Das der Mast schon mit dem Ringerder verbunden ist macht nichts? Nicht das wir ne Schleife bekommen.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 4. Juni 2018 18:11

Das ist so passend, siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Da ist das in Worten erklärt und da ist dann keine Schleife !

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 4. Juni 2018 19:32

Alles klar, die Patchkabel für den Schaltschrank passen so? Wenn ja geht gleich die Bestellung ein.
Vielen Dank schon mal für die Beratung!

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 4. Juni 2018 19:38

Patchkabel 4x Eingänge + 6x Ausgänge
Kein Netzteil (JRS Schalter), also dort kein Kabel notwendig ...
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 4. Juni 2018 19:41

Ich meinte von der Länge her ;) Da es nur 5 Dosen sind sollten es doch nur 4 Eingänge und 5 Ausgänge sein oder?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 4. Juni 2018 20:30

Die Patchkabel 30/40/50cm kosten gleich, daher ist die Bestellung der Längen egal und ich verwende die passenden.

5 Ausgänge dann natürlich ! Also passend viele Kabel dazu.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 4. Juni 2018 21:41

Stimmt, das hab ich gar nicht bemerkt. Bestellung ist raus und bezahlt. Vielen Dank, da freu ich mich schon aufs installieren. :)

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 5. Juni 2018 09:02

Duffbeer2000 hat geschrieben:Bestellung ist raus und bezahlt.

Vielen Dank für ihre Bestellung :thx

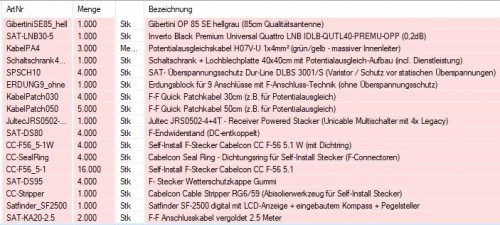

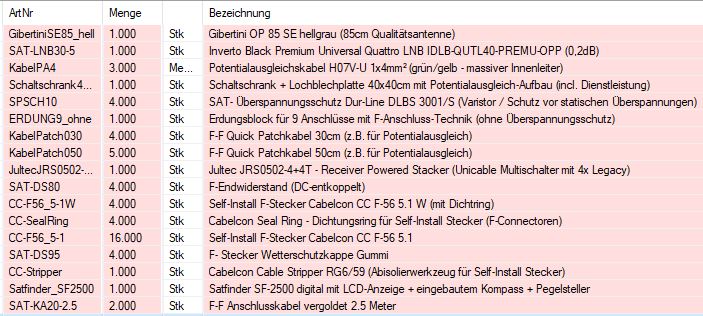

Für die Vollständigkeit vom Beitrag bis hierher davon noch ein Screenshot.
Bestellung_Duffbeer2000_2


Duffbeer2000 hat geschrieben:Vielen Dank, ...

:1147

Duffbeer2000 hat geschrieben:.... da freu ich mich schon aufs installieren.

Was kam damals eigentlich hier im ersten Beitrag mit der ersten Planung raus ? => Kaufberatung Einfamilienhaus - Unitymedia zu Unicable
Alles OK dort ?
In diesem Beitrag ggf. noch ein paar Worte mal ergänzen, wäre gut um dort einen "Abschluss" zu haben :1111


Wünsche gutenempfang
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon techno-com » 5. Juni 2018 10:08

Sooooo :superman:

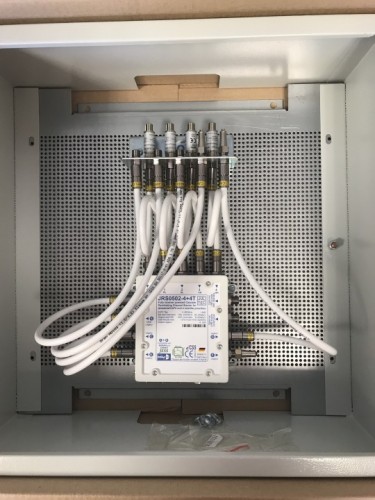

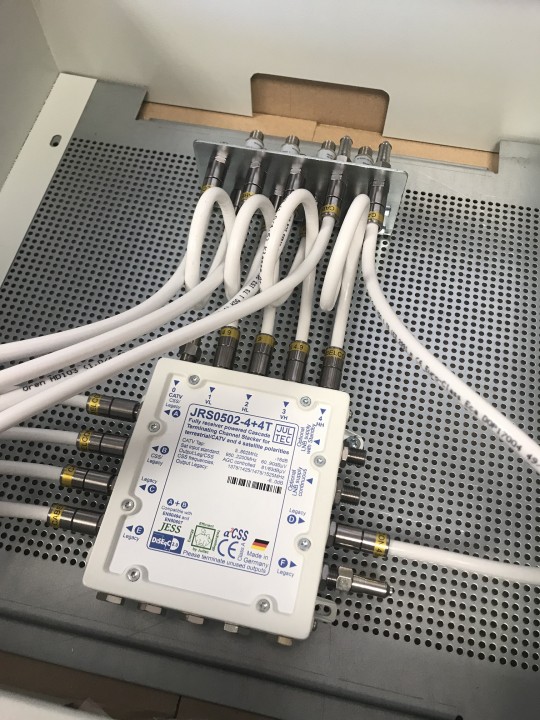

Alles verpackt und für den DHL-Versand fertig gemacht, kann abgeholt werden :1137

Sind 3 Pakete, für alle haben sie bereits die Versanddaten per Email parallel erhalten für das Tracking der Pakete.

Und das jetzt auch alles vollständig von meiner Seite hier ist davon noch 2 Bilder.
Dateianhänge
JultecJRS0502-4+4T_Potentialausgleich_Schaltschrank_Unicable_EN50494_Einkabelanlage_Mischbetrieb_Legacy (1).jpg
JultecJRS0502-4+4T_Potentialausgleich_Schaltschrank_Unicable_EN50494_Einkabelanlage_Mischbetrieb_Legacy (1)
JultecJRS0502-4+4T_Potentialausgleich_Schaltschrank_Unicable_EN50494_Einkabelanlage_Mischbetrieb_Legacy (2).jpg
JultecJRS0502-4+4T_Potentialausgleich_Schaltschrank_Unicable_EN50494_Einkabelanlage_Mischbetrieb_Legacy (2)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Duffbeer2000
postet ab und zu
Beiträge: 17
Registriert: 25. Oktober 2017 14:58
Danksagung erhalten: 2 Mal

Re: SAT-Anlage Neubau - Fragen vor Bestellung

Ungelesener Beitragvon Duffbeer2000 » 5. Juni 2018 10:47

Das geht ja schneller als gedacht! Vielen Dank dafür, dann wird am Samstag alles eingerichtet. Ich gebe dann Bescheid wie alles geklappt hat.
Folgende Benutzer bedankten sich beim Autor Duffbeer2000 für den Beitrag:
techno-com (5. Juni 2018 10:49)
Bewertung: 33%





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
