Sat Durchgangsdose Kathrein ESU 32

Ungelesener Beitragvon saarlodrie » 9. April 2017 17:26

Hallo zusammen,

ich habe im wohnzimmer an einer Dose ein KAbel vom LNB und nun ein 2,tes dazulegt umda mein Fernseher an einen anderen Ort kam. ca. 4 Meter entfernung.
Jetzt will ich an der Hautdose eine ESU32 nutzen.
Jetzt verwirrt mich der Anschluss. Bei "in" ist ein Pfeil nach oben und bei "out" ein Pfeil nach innen.
wo kommt nun die Leitung vom LNB hin?


Danke.



Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Sat Durchgangsdose Kathrein ESU 32

Ungelesener Beitragvon techno-com » 10. April 2017 10:28

Hallo und Herzlich Willkommen im Forum :freunde

Kathrein ESU32 ? Wer hat ihnen diese Antennendose empfohlen, die ist nur für spezielle Einkabelanlagen geeignet ?

Merkmale

Erfüllen: EN 60728-11 und EN 50083-2
Abschaltung bei Fehlbetrieb:
ESU 32: Abschaltung des angeschlossenen Receivers, wenn dieser nicht kompatibel zu UFO®micro ist
ESU 33/34: Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
Als Abschlusswiderstand ist ERA 14 zu verwenden
Stabiles Druckgussgehäuse
Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm
Mit fast allen Installationsprogrammen kombinierbar
Anschlüsse: TV - IEC (Sti)
Radio - IEC (Bu)
Sat-ZF - F (Bu)
CE Klasse A
Verpackungs-Einheit/Gewicht (St./kg): 10 (50)/1,0-1,1
ESU 32
Richtkopplerdose, 3fach, für Durchschleifsysteme in UFO®micro-Anlagen. Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/60 mA, 22-kHz- und DiSEqCTM-Signal).
ESU 33
Richtkopplerdose, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607. Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal).
ESU 34
Einzelanschlussdose, 3fach, für Stichleitungs- oder Sternverteilsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607. Mit Gleichspannungs-Durchlass über Sat-Anschluss (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal).


Grundsätzlich sind die Zeichen aber recht eindeutig ! Pfeil in die Dose (IN) = Eingang kommend / Pfeil aus der Dose (OUT) = weiter zur nächsten Antennendose.
Dateianhänge

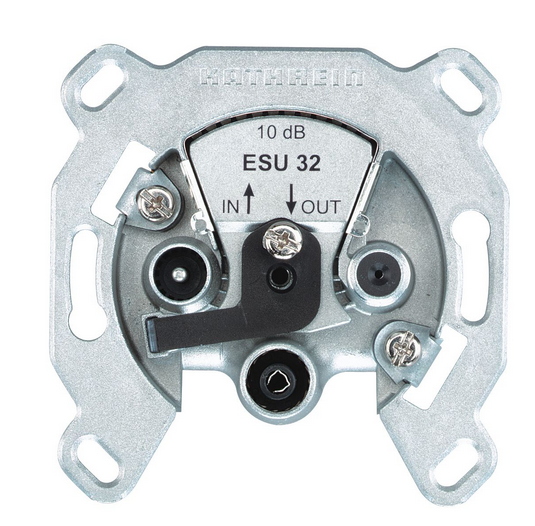

Kathrein_ESU32
