Technische Daten OCTAGON SF 1008 HD "Intelligence"

Ungelesener Beitragvon techno-com » 2. Dezember 2009 13:45

Ein eleganter HDTV digital Satreceiver wieder mal aus dem Hause "Octagon"
Lieferbar in schwarz oder silber !

HDTV PVR Recevier (MPEG-4 HD / H.264)
H.264/MPEG-4-HD/SD, DVB-S2 BlindScan Tuner
Betriebssystem LINUX OS
Timeshift mit extern HDD (USB 2.0)
Aufnahmen & Wiedergabe mit extern HDD (USB 2.0)
Aufnahme und Timeshift gleichzeitig
Aufnahme und Wiedergabe gleichzeitig
Timer Aufnahme über EPG programmierbar
1x CONAX CA und 2x CI PCMCIA
Unicable Unterstützung (nach SCR CENELEC EN50494 Standard für bis zu 8x Unicable- ZF- Frequenzen)
FastScan Support
USB 2.0 Anschlüsse (MP3, JPEG, Softwareupdate, WLAN-Anschluss, etc.)
Ethernet-Schnittstelle (LAN 10/100 MBit)
HDMI-Ausgang von Bild und Ton
PIP (Bild in Bild) Funktion
BlindScan (SD/HD)
DiSEqC 1.0, 1.1, 1.2 und 1.3 (USALS)
Multi-Satellit Suche
EPG-Unterstützung & MHW-EPG (Mediahighway)
Hochauflösendes OSD Oberfläche (jetzt mit kyrillischem Alphabet als Display- Anzeige- Möglichkeit , siehe Bild unten)
Favoriten Gruppen für TV und Radio
Kanalsortierungsfunktionen wie löschen, umbenennen, verschieben, sperren
OSD in verschiedenen Sprachen
Teletext Support
10.000 Programm-Speicherplätze (TV & Radio)
Kindersicherung
Cinch-Buchsen für AV-Signal (FBAS, Stereo-Audio)
FBAS,RGB und Y/C-Signal über Scart (TV)
Optischer (SPDIF) Ausgang für Dolby
1 Watt Stand-by Verbrauch

Tuner & Channel Decoder (Satellite)
Input Connector: F-type, IEC 169-24, Female
Loop through out: F-type, IEC 169-24, Female
Frequency Range: 950MHz ~ 2150MHz
Input Impedance: 75O, unbalanced
Signal Level: -65 to -25dBm
LNB Power: 13/18VDC, max. 400mA
22KHz Tone: (22 2)KHz, (0.6 0.2)V
DISEqC Control: V1.0/1.2/USALS Compatible
Demodulation: QPSK / 8PSK
Input Symbol Rate: 1 ~ 45Ms/s (QPSK of DVB-S) ;
21~ 45Ms/s (QPSK of DVB-S2)

FEC Decoder:
1/2, 2/3, 3/4, 4/5, 5/6, 8/9 und 7/8 mit Constraint Lenght K=7 (DVB-S)
1/2, 2/3, 3/4, 4/5 5/6 8/9 und 9/10 (DVB-S2)
MPEG Transport Stream A/V Decoding
Transport Stream: H.264 (MPEG-4 part 10, MPEG-4/AVC und H26L)
; MPEG-II ISO/IEC 13818-2/11172-2
Profile Level: MPEG-4/AVC MP@L4,
MPEG-II MP@HL
Input Rate: Max. 15Mbit/s
Video Formate: 4:3 Letter Box, 4:3 PanScan, 16:9
Video Resolution: 720 x 576i, 720 x 576p, 720 x 480i, 720 x
480p, 1280 x 720p, 1920 x 1080i
Audio Decoding: Dolby AAC, AC-3, MPEG-1 Layer 1,2 und 3
Audio Mode: Streo/Joint stereo/Mono, Dolby AC-3
Sampling Rate: 32KHz,4 4.1KHz und 48KHz

System
Main Processor: STi Chipset
Memory: Flash-ROM: 32 Mbytes
SDRAM: 192 Mbytes
EEPROM: 128 Mbytes
Audio/Video
TV SCART: RGB, Y/C, CVBS Video, Audio L, R Ausgang
VCR SCART: CVBS Video, Audio L, R Ausgang ;
RGB Video input, CVBS Video, Audio L, R Eingang
RCA: CVBS Video Ausgang, Audio L, R Ausgang
Component: YPbPr Video Ausgang
HDMI: Video & Audio Ausgang
OPTIC: AC-3 DOlby Digital (SPDIF)
RS-232C: 9 pin D-SUB (Male) type, Transfer rate 115Kbps
USB: USB 2.0 Host Support (Rückseite)
Front Panel
Slot: 1x USB 2.0 Host port ; 2x Modulschächte & 1x Kartenleser
Display: VFD (Vacuum Flourescent Display) -12Digit
Tasten: 3 Tasten (Standby, Menü, OK)
Power Supply
Eingangsspannung: AC100 ~ 250V, 50/60Hz
Typ: SMPS
Stromverbrauch: Max. 30W
Standby Verbrauch: Max. 1W
Sicherung: Separate Internal Fuse & Lighting protection
Physische Spezifikationen
Maße (WxHxD): 300mm x 60mm x 230mm
Gewicht: 2.7 kg
Betriebs- Temp.: 0°C ~ +45°C
Storage Temp.: -10°C ~ +70°C
Dateianhänge
Octagon SF 1008 HD "Intelligence"
RCU_Octagon_SF 1008 HD - INTELLIGENCE.JPG
Fernbedienung Octagon SF 1008 HD "Intelligence"
RCU_Octagon_SF 1008 HD - INTELLIGENCE.JPG (76.94 KiB) 7658 mal betrachtet

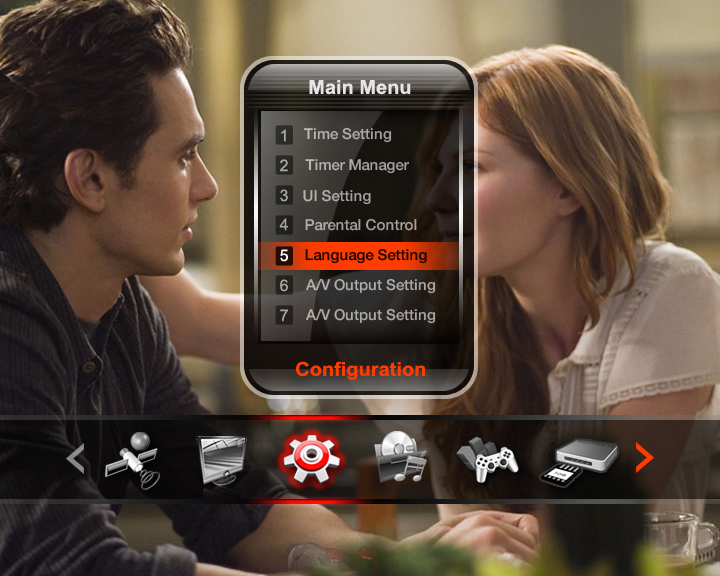

Menu-Screenshot Octagon SF 1008 HD "Intelligence"
Datenblatt_OCTAGON_SF1008_HD-INTELLIGENCE.pdf
Datenblatt Octagon SF 1008 HD "Intelligence"
(762.52 KiB) 1129-mal heruntergeladen
Octagon SF10xx mit kyrillisches Alphabet.jpg
Jetzt mit kyrillischem Alphabet als Display- Anzeige- Möglichkeit
(Bild ist vom Display des SF1018, ist aber beim SF1008 gleich !)
Octagon SF10xx mit kyrillisches Alphabet.jpg (81.46 KiB) 7640 mal betrachtet

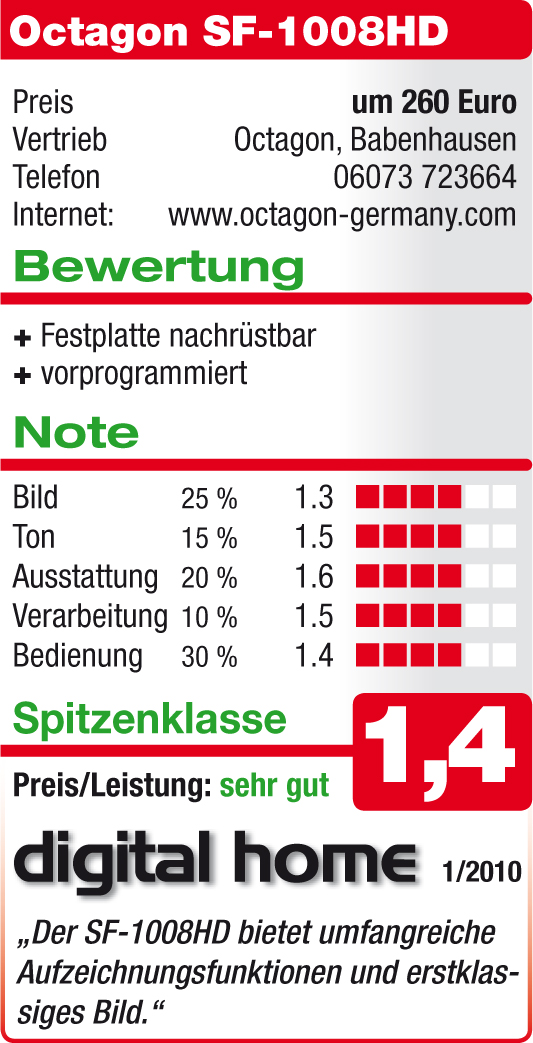

OctagonSF-1008HD HIFI-Digital-Home Sehr Gut.jpg
Test "Digital Home"
(zum vergrössern bitte anklicken)


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18245
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Neu: OCTAGON SF-1008 HD "Intelligence" SE (Second Edition)

Ungelesener Beitragvon techno-com » 2. Dezember 2010 14:19

Überarbeitete Version jetzt verfügbar mit dem Zusatz "SE" !

Neu:
2x USB- Anschlüsse hinten am Gerät
1x SATA on board
Dateianhänge
Octagon SF-1008 HD SE Ansicht von hinten
