Trimax TM-6600+ HDTV DVB-S/S2 Satfinder/-messgerät mit CI

Ungelesener Beitragvon techno-com » 27. Februar 2012 13:47

Trimax TM-6600+ HDTV DVB-S/S2 Satfinder/-messgerät mit CI-Slot und Spektrumanalyser
Update: Software 1.0.3 (in neuen Beiträgen weiter unten auch die Version 1.1.6 und 2.0.0) mit deutscher Menuführung finden sie hier in der Anlage zum Download- auch der Settingseditor und fertige Sender-/Transpondersettings hier in der Anlage

Der neue Trimax Satfinder mit echtem Spektrum und Konstellation-Analysator und einem eingebauten DVB-S / S2 Tuner ermöglicht die Vorschau der Kanäle Dank des 4,3" und 16:9 Displays. Weiterhin hat es eine CI-Modul Aufnahme um auch codierte Programme mit Bild zu prüfen (Abo-Karte vorausgesetzt).

Lieferung erfolgt incl. Schutztasche (mit Display-Sichtfenster + Tastatur-Bedienfenster) und Schulterriemen + 220V Ladegerät + 12V KFZ-Ladegerät + Anleitung + PC-Software.

Technische Daten:
Signal: DB-S/S2 (SD + HD Bild/Messung)
Frequenz-Bereich: 920-2150MHz
Bereich RF-Pegel-Messung; -80 ~-20dBm
Eingangsimpedanz: 75 Ohm
Spannung auf RF: 13/18V
Ku / C-Band: Wählbar
Min. Ebene in: ca. 35dbuV (Rauschen)
Max. Ebene in ca. 90 dBuV
Anzeige der Signalstärke: (analog) dB auf LCD / Monitor
Anzeige der Signalstärke (digital) C / N, BER, FEC, MER
Akustischer und Licht Alarm, wenn Signal eingefangen ist
Dank der Tastatur-Hintergrundbeleuchtung ist die Bedienung auch in der Nacht kein Problem.
Digitales Anzeigegerät zur Signalstärke und Signalqualität
Schnelle Ladung LI-ION Batterie (1950mA) kann ca. 3 Stunden dauern
4.3" TFT LCD Bildschirm (16:9), die das Programm spielen können
Blind Scan, NIT-Scan
Konstellations-Analysator
Spektrum-Analyzer
Abspielen aufgenommener Programme
Bildabspielung
Audio-und Video-Eingang / Ausgang (S-VIDEO, HDMI)
Einfacher Satelliten-Manager (bearbeiten, hinzufügen und löschen)
Bearbeiten von Transpondern, Frequenz, LNB-Typ, Symbolrate, QAM usw.bakicam abisi
Auto berechnen Winkel von AZ, EL
22 kHz-Ton: on / off / auto
DiSEqC: 1.0, 1.1, 1.2, USALS
Upgrade-S / W, Parameter, die von PC, USB
Auto-Ladegerät
Power-Supply: 100-240V/50/60Hz 14.5V, 1.5A
Leicht zu transportieren
Menüsprache ist zur Zeit noch Englisch, mit dem nächsten Update wird Deutsch als Sprache verfügbar sein (Update: Software 1.0.3 mit deutscher Menuführung finden sie hier in der Anlage zum Download- auch der Settingseditor und fertige Sender-/Transpondersettings hier in der Anlage)
Bedienungsanleitungssprache: Englisch
Gewicht 0,60 kg

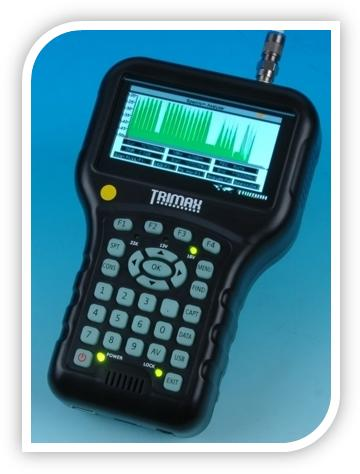

Satmessgerät TRIMAX TM-6600 Plus (vorne)

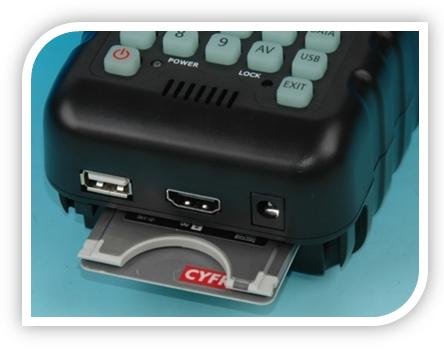

Satmessgerät TRIMAX TM-6600 Plus (CI+ Modulaufnahme Fach)
Satmessgerät TRIMAX TM-6600 Plus (Funktionen)
Dateianhänge
Trimax_Satellite+list+edit+tools+for+TM6xxx+sereis+MeterFinder.rar
TRIMAX Settingseditor mit div. Tools für 6er Serie (z.B. TM-6600 oder TM-6600+)
(615.3 KiB) 701-mal heruntergeladen
Sender-TransponderlisteTrimax6Serie_s2_data_.rar
Sender-/Transponderliste für TRIMAX TM-6600 / TM-6600+
(9.65 KiB) 594-mal heruntergeladen
SoftwarupateTrimax_TM6600_20111215_1.0.3_app_deutsch.rar
Softwareupdate deutsche Menusprache für TRIMAX TM-6600+ (vom 15.12.2011)
TM6600_20111215_1.0.3_app_deutsch.bin
(4.19 MiB) 746-mal heruntergeladen
TrimaxTM6600AnleitungEnglisch.pdf
Bedienungsanleitung Trimax TM-6600 (englisch)
(1.49 MiB) 1879-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18055
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Trimax TM-6600+ Firmware V 1.1.6 vom 24.04.2012

Ungelesener Beitragvon techno-com » 10. November 2012 10:50

Trimax TM-6600+ Firmware V 1.1.6 vom 24.04.2012
Dateianhänge
TM6600_20120424_1.16_app.bin.rar
Trimax TM-6600+ Firmware V 1.1.6 vom 24.04.2012
(4.48 MiB) 700-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18055
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Trimax TM-6600+ Firmware V 2.0.0 vom 18.07.2012

Ungelesener Beitragvon techno-com » 10. November 2012 10:52

Multischalter-Betrieb korrigiert - DiSEqC 1.0 Schaltung funktioniert
Dateianhänge
TM6600_2012_0718_2.0.0_app.rar
Trimax TM-6600+ Firmware V 2.0.0 vom 18.07.2012
(4.47 MiB) 678-mal heruntergeladen
