Ersetzt durch Nachfolger "INVERTO Black IDLP-UST111-CUO10-8PP", siehe unter Unicable Multischalter INVERTO Black IDLP-UST111-CUO10-8PP und jetzt auch für 2 Satelliten lieferbar, siehe unter Unicable Multischalter INVERTO Black IDLP-USS200-CUO10-8PP !

-----------------------------------

Zur Digitalisierung von analogen Einkabellösungen und als preiswerte Alternative zum Kabelanschluss.
Erfahrungsbericht eines Kunden finden sie hier im Forum unter Unicable Installation mit Inverto - LNB - Unicable Switch

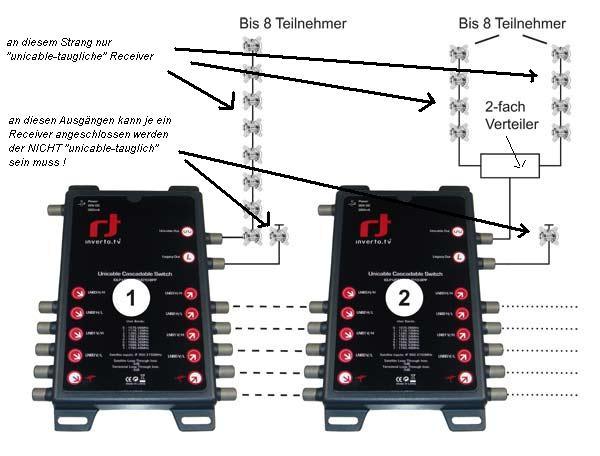

Dieser Schalter ermöglicht trotz des kryptischen Namens die einfache Umrüstung auf digitale Sat-Technik, wenn z.B. eine vorhandene Verkabelung in Baumstruktur genutzt werden soll. Bis zu acht UniCable fähige Receiver können in Reihe oder per Splitter angeschlossen werden. Der Schalter ist komplett kaskadierbar, so kann z.B. in jedem Stockwerk ein Schalter installiert werden. Mit terrestrischer Einspeisung und einem direkten Sat-Ausgang. Lieferung inkl. 230/20V Netzteil.

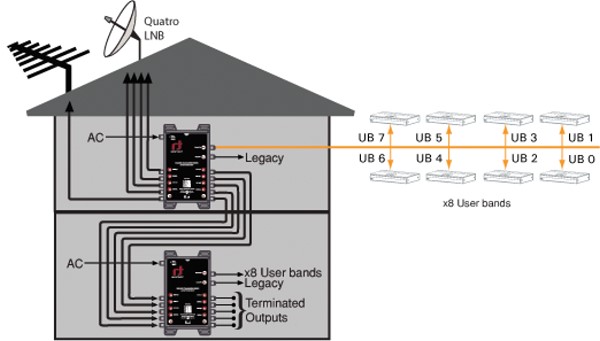

* Kaskadierbar auch für mehr als 16 Teilnehmer aufgrund geringer Durchgangsdämpfung (3 dB typ.), es werden 4 Kabel zur Verbindung von System zu System benötigt.
* Kein Speicherverlust bei Überspannung (18 V) von Receiverseite während der Installation (Kein Reset notwendig)
* Geringer Installationsaufwand
* Aktiv (eingebaute Verstärkerstufe)
* Inklusive Netzteil
* Terrestrische Einspeisung (z.B. UKW oder DVB-T)
* <b>Entropic- Chipsatz</b> !!! Übersteuerungssichere LNB Eingänge durch AGC (gemessen bis Eingangspegel von 92 dBµV)
* Legacy out zum Anschluss eines weiteren Teilnehmers (für Receiver auch ohne Unicable Befehlssatz bzw. Unicable-Tauglichkeit !)
* Jeweils 8 Teilnehmer können über eine Leitung alle Programme eines Satelliten empfangen + ein Receiver extra über den Legacy- Ausgang angeschlossen (extra Kabel !).
* Kompatibel zu gängigen Durchgangsdosen mit Gleichstromdurchlass (weitere Kosteneinsparung)

Zukunftssicher auch bei Transponderwechsel. Bei einem Transponderwechsel (Programmumbelegung auf dem Satelliten) ist nur ein Sendersuchlauf erforderlich.

Für den Betrieb wird ein Quattro LNB benötigt, sowie Satellitenreceiver mit dem Unicable Befehlssatz, kompatibel mit dem Industrie Standard CENELEC prEN50494 !
Kompatibel zu allen Receivern mit DiSEqC Befehlsatz 50494 (UniCable, Sat CR, Skywire)

Technische Daten:
• Eingänge
4x SAT ZF
1x terrestrisch
1x Klinkenbuchse 20V
• Ausgänge
1x UniCable (für 8 unicable-taugliche Geräte)
1x SAT ZF direkt (Legacy / für ein nicht-unicable-taugliches Gerät)
1x terr. Kaskade (zum durchschleifen !)
4x SAT Kaskade (zum durchschleifen !)
• Frequenzbereich 47 - 862 MHz, 950 - 2150 MHz
• Dämpfung terr. 3 dB max.
• Dämpfung Sat 3 dB max.
• Verstärkung Unicable 10 - 20 dB
• Verstärkung Legacy -1 ... 7 dB
• HF-Isolation Sat/Sat 28 dB min.
• HF-Isolation Sat/terr. 35 dB min.
• HF-Isolation Kanal/Kanal 30 dB min.
• Kanalbandbreite 40 MHz
• Wechselspannung 230V~ 50Hz
• DC-Spannung 20V =
• DC-Strom an LNB 300 mA max.
• durchschn. Leistungsaufnahme 6 Watt

Datenblatt zu dem Unicable- Schalter finden sie ALTER LINK GELÖSCHT

Kompatible Receiver sind z.B.: INVERTO Scena 3 + Scena 5 + IDL 7000m Twin, KATHREIN UFS 710 + UFS 733 + UFS 910 + UFS 821 + UFS 822 + UFS 922 (+ andere), OCTAGON SF 718 + SF 818 + SF 908 + SF 918 "Difference" + SF 1008 "Intelligence" + SF 1018 "Alliance", TechnoTrend S835 + S845 (HDTV-Receiver tauglich für HD+), SMART MX-04L + MX-04 Plus (+andere) und Geräte von z.B. VANTAGE (z.B. 200er Serie, HD 1000S, HD 6000S, HD 7100S, HD 8000S) und HUMAX (z.B. ICord) und LEMON und TECHNISAT (z.B. DigiCorder S2 + S2 Plus + LCD-TV-Geräte mit integriertem Sat-Tuner der HD-Vision Serie) und DCT-Delta und TechnoTrend und AZbox Elite + AZbox Premium + AZbox Premium Plus ... weitere werden folgen.

Jetzt sind auch PC-Karten für Unicable erhältlich, z.B. Media-Pointer die als Single- oder Twin-Tuner geliefert werden kann (haben wir jetzt auch hier im Shop bei uns !)

Verwendete Unicable-ZF-Frequenzen:
* 1076,06 MHz
* 1178,12 MHz
* 1280,18 MHz
* 1382,24 MHz
* 1484,30 MHz
* 1586,36 MHz
* 1688,42 MHz
* 1790,48 MHz


Hersteller: Inverto
Marke: IDLP UST110-CUO10-8PP
