Unicable Quad LNB Inverto IDLB-QUDL41-UNI2L-1PP 2x Legacy

Ungelesener Beitragvon techno-com » 21. November 2009 10:32

Inverto "Black" Unicable Quad LNB IDLB-QUDL41-UNI2L-1PP mit 2x Legacy- Ausgang (Einkabel LNB)
Ersetzt durch => Inverto Unicable Quad LNB IDLB-QUDL42-UNI2L-1PP 2x Legacy

Bis zu 6 Teilnehmer empfangen über 3 Kabel das komplette Programm eines Satelliten (egal welcher, es ist aber nur EIN Satellit möglich !).

Dieses LNB enthält verschiedene Micro Controller. Über diese wird für jeden Empfänger der gewünschte Kanal zur Verfügung gestellt. Es sind nur 3 Ableitungen nötig.

Am "Unicable Ausgang" sind entsprechende Receiver, die im EN 50494 Standard arbeiten, sind für dieses LNB geeignet und hier max. 4 Stück in Reihe hintereinander anschließbar (natürlich auch mit Verteilern auf mehrere Stränge möglich).

An den beiden "Single- Ausgängen" ("Legacy- Ausgängen") können 2 ganz normaler digitaler Satreceiver die NICHT "unicable-tauglich" sein müssen angeschlossen werden !

Kompatible Receiver sind z.B.: INVERTO Scena 3 + Scena 5 + IDL 7000m Twin, KATHREIN UFS 710 + UFS 733 + UFS 910 + UFS 821 + UFS 822 + UFS 922 (+ andere), OCTAGON SF 718 + SF 818 + SF 908 + SF 918 "Difference" + SF 1008 "Intelligence" + SF 1018 "Alliance", TechnoTrend S835 + S845 (HDTV-Receiver tauglich für HD+), SMART MX-04L + MX-04 Plus (+andere) und Geräte von z.B. VANTAGE (z.B. 200er Serie, HD 1000S, HD 6000S, HD 7100S, HD 8000S) und HUMAX (z.B. ICord) und LEMON und TECHNISAT (z.B. DigiCorder S2 + S2 Plus + LCD-TV-Geräte mit integriertem Sat-Tuner der HD-Vision Serie) und DCT-Delta und TechnoTrend und AZbox Elite + AZbox Premium + AZbox Premium Plus ... weitere werden folgen.

Jetzt sind auch PC-Karten für Unicable erhältlich, z.B. Media-Pointer die als Single- oder Twin-Tuner geliefert werden kann (haben wir jetzt auch hier im Shop bei uns !)

Beschreibung des Herstellers (siehe unter http://inverto.tv/products/product.php? ... =160&cat=6 ):

A member of the innovative and award winning Unicable (single cable solution) LNB series this product will enable the connection of up to 6 single tuner STBs using 2 cables only or alternatively up to 4 STBs using only one cable (providing STBs are Unicable enabled). It arrives with 1 splitter unit* included for a flexible distribution of the signal at home.
It was specifically designed for the European DTH markets, and provides optimized reception capabilities. It is ready for High Definition transmissions and provides excellent Noise Figure performance. Manufactured to the highest industry quality standards and designed to meet strict specifications, this LNB is an ideal solution for the satellite broadcast reception across Europe.
For more information on the Unicable technology and its advantages please refer to: http://www.inverto.tv/unicable

Main Features
• Low phase Noise HDTV-DVBS2 compliant
• Low Power SPAMMER
• Very high Cross-Pole performance
• Very high Frequency stability
• 2 Legacy ports (*Optional)

Low Band Input Frequency Range 10.7~11.7 GHz
LO Frequency 9.75 GHz
High Band Input Frequency Range 11.7~12.75 GHz
LO Frequency 10.6 C+Hz
LO Initial Accuracy +/- 1.0 MHz
LO Temperature Drift +/- 2.5 MHz
LO Phase Noise @ 10K Hz -90 dBc/Hz max.
SCR Conversion Gain 57 dB min.
Legacy Conversion Gain 55 dB Min.
Gain Variation +/- 0.75 dB/ 27 MHz
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross-pole Isolation 20 dB Min.
O/P VSWR 2.5 : 1
Output Impedance 75Ω (F-type)
IF Channel bandwidth 60 MHz
Output IF Channel 1 (SCR0) 1210 MHz
Output IF Channel 2 (SCR1) 1420 MHz
Output IF Channel 3 (SCR2) 1680 MHz
Output IF Channel 4 (SCR3) 2040 MHz
Channel isolation 20 dB Min.
Legacy ports 2
SCR's Control Signals DiSEqC command extension based on EN-50494
Legacy Switch Voltage Control <14>15 (H) Volts
Legacy 22k sensitivity 220 mV [min.]
DC Power 250mA@13.5V
Working Temperature - 30°C~ + 60°C
Weight 350g

Verwendete Unicable-Frequenzen und Unicable-IDs:
ID1 / IF-Channel 1 (SCR0): 1210 MHz
ID2 / IF-Channel 2 (SCR1): 1420 MHz
ID3 / IF-Channel 3 (SCR2): 1680 MHz
ID4 / IF-Channel 4 (SCR3): 2040 MHz
Dateianhänge

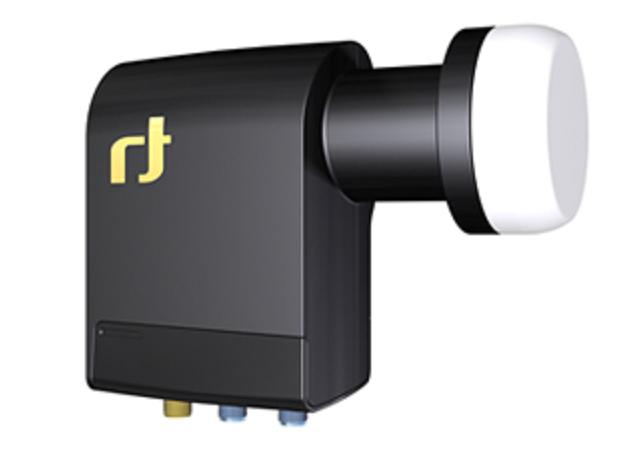

Unicable Quad LNB Inverto IDLB-QUDL41-UNI2L-1PP mit 2x Legacy
Anwendungsbeispiel &quot;Unicable Quad LNB Inverto IDLB-QUDL41-UNI2L-1PP mit 2x Legacy&quot;

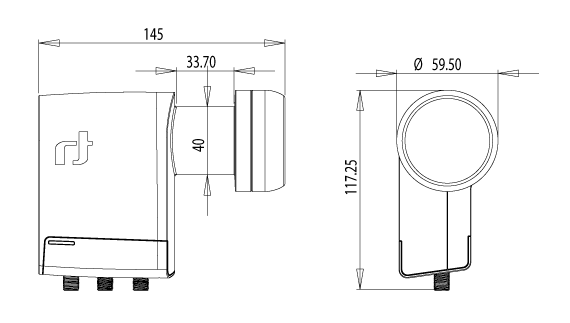

Abmessungen
