War gestern mal auf dem Dach, um mir unserer knapp 20 Jahre alte SAT Anlage mit Quattro LNB mal aus der Nähe anzuschauen. Die Schüssel sieht noch ganz ok aus, aber der der vordere Kunststoffring des LNB ist schon teilweise geborsten. Da ist das Ende abzusehen. Ich möchte vor dem Gau für Ersatz sorgen, komme selber eigentlich gut dran und traue mir den Wechsel auch als Nicht Fachmann grundsätzlich zu. Die elendigen Schraubverbindungen sind wahrscheinlich fest und müssen vor dem Abschrauben etwas mit geeigneten Mitteln angelöst werden.

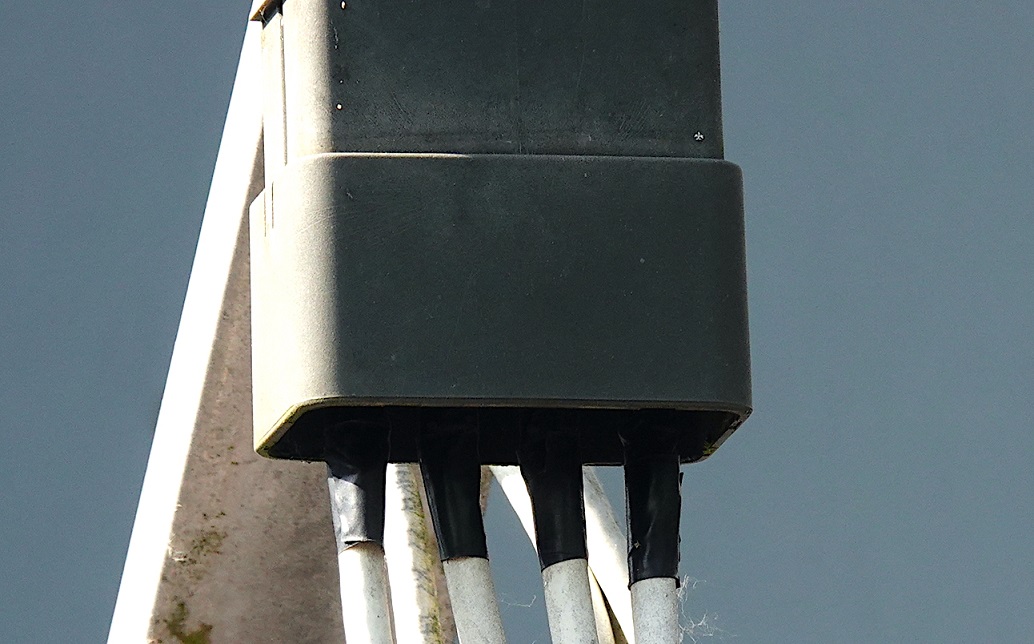

Was mich allerdings umtreibt: der LNB ist auf dem Dach (Dom) oben so verwittert, dass ich Hersteller und Typ nicht mehr identifizieren kann.
Ist die Reihenfolge der vier Kabel mit den Ebenen und Frequenzbereichen normiert, oder hat da jeder Hersteller seine eigene Reihenfolge? Dann brauche ich doch jemanden mit einem geeigneten Messinstrument. Ansonsten kann ich ja bei ausgeschalteten Endgeräten Kabel für Kabel übernehmen.

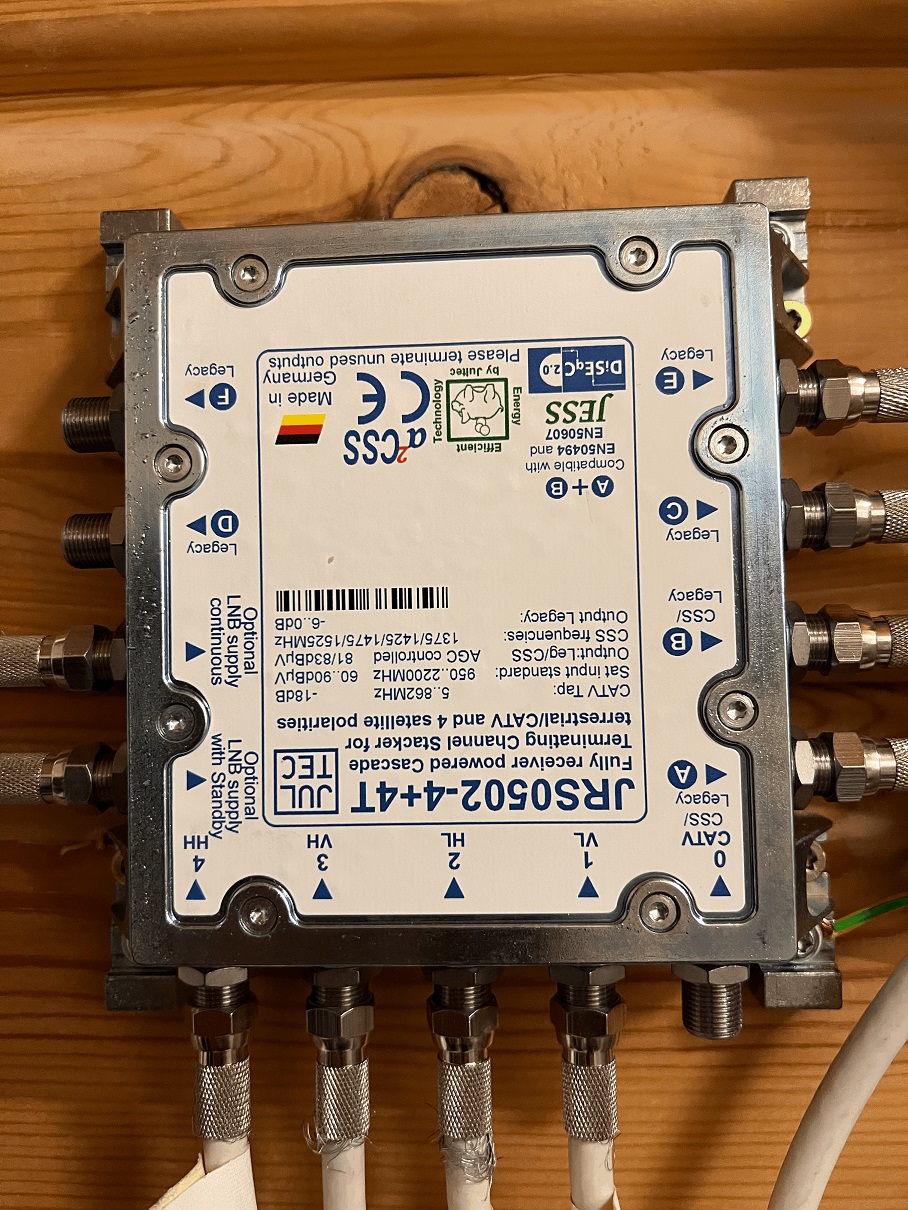

Ich hänge mal Bilder an (auch vom Einkabel-Multischalter Jultec). Der MS enthält einen Fehler...;-) Die Ausgänge D und F habe ich natürlich längst korrigiert. Der Fehler passierte, weil der MS auf dem Kopf hängt. Also sind Optional LNB standby/continuous auf Legacy F und D gewandert, wo sie auch hin gehören.
Würde mich auch über Empfehlungen für einen wirklich soliden und guten neuen Quattro LNB freuen, der natürlich zum Jultec passen muss.
Belegung Quattro LNB
-
- Neuling
- Beiträge: 1
- Registriert: 26. Mai 2023 17:34
Belegung Quattro LNB
Zuletzt geändert von techno-com am 1. Juni 2023 11:34, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Bilder in der Größe angepasst und neu eingestellt
Grund: Edit by techno-com: Bilder in der Größe angepasst und neu eingestellt
- techno-com
- Site Admin
- Beiträge: 22265
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Re: Belegung Quattro LNB
Hallo…
Kurz vom Handy aus !
Quattro-LNB Know-how incl der Erklärung wie man die Ebenen erkennt:
Verkabelungsplan Quattro-LNB´s an Multischalter
Empfehlung Quattro-LNB:
Polytron OSP-AP 95 Quattro Universal LNB (geringe Stromaufnahme)
P.S. da fehlt komplett wohl der Potentialausgleich und die verwendeten F-Stecker sind aus der Steinzeit ! Nicht mehr zeitgemäß und auch sehr schlecht montiert (da schaut das blanke Geflecht hinten raus) ….
Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Kurz vom Handy aus !
Quattro-LNB Know-how incl der Erklärung wie man die Ebenen erkennt:
Verkabelungsplan Quattro-LNB´s an Multischalter
Empfehlung Quattro-LNB:
Polytron OSP-AP 95 Quattro Universal LNB (geringe Stromaufnahme)
P.S. da fehlt komplett wohl der Potentialausgleich und die verwendeten F-Stecker sind aus der Steinzeit ! Nicht mehr zeitgemäß und auch sehr schlecht montiert (da schaut das blanke Geflecht hinten raus) ….
Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
