Dur-Line Einkabelumsetzer UCP 3 -3 Teilnehmer an einem Kabel

Ungelesener Beitragvon techno-com » 16. März 2011 11:25

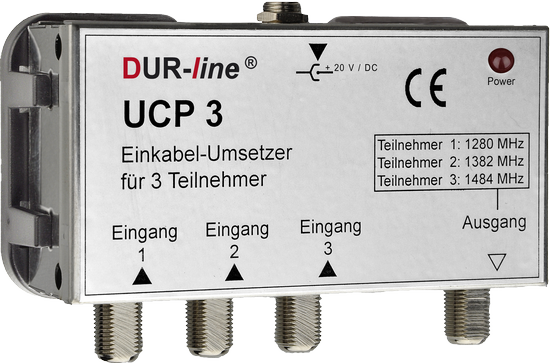

Dur-Line UCP3 - 3 Receiver an einem Kabel (per Unicable-Aufbereitung)

Zur Verteilung von digitalen Satellitensignalen für 3 Teilnehmer über ein einzelnes Koaxkabel

Produktbeschreibung UCP 3:
Mit diesem Einkabel-Umsetzer können Sie über 1 Koax- Leitung bis zu 3 Receiver versorgen. Dieses Gerät kommt überall zum Einsatz wo ein Verlegen neuer Kabel zu teuer oder aufwendig ist. Ideal um einen Haushalt, der an einer Multischalter-Anlage angeschlossen ist, für 3 Teilnehmer zu erweitern. Jedem Receiver ist eine Teinehmer- Frequenz zugeordnet. Somit können alle 3 Teilnehmer, unabhängig voneinander alle Sender des eingestellten Satelliten empfangen. Die angeschlossenen Empfänger müssen lediglich die Einkabel- Steuerung (Unicable, SCR, CSS) unterstützen.

Statt der im Beispiel gezeigten 3 Ausgänge vom Multischalter können auch 3 Ausgänge von einem Quad- bzw. Octo- LNB verwendet werden.

Technische Daten
Eingänge: 3 x SAT
Frequenzbereich: 950 - 2150 MHz
Ausgänge: 1 Ausgang für 3 Teilnehmer
Teilnehmer-Frequenzen:
Teilnehmer 1: 1280 MHz
Teilnehmer 2: 1382 MHz
Teilnehmer 3: 1484 MHz
Verstärkung: +15dB mit AGC
Max. Eingangspegel: 78 dBµV (-30 dBm)
Ausgangspegel: 71 dBµV (-37 dBm)
Stromverbrauch (Receiver): 120 mA (ohne LNB- Versorgung)
Rückflussdämpfung: >10 dB
DC-Durchlass: 13 V / 18 V / 22 kHz
Entkopplung SAT/SAT: >26 dB
Netzadapter (inclusive): AC 230 - 240 V / 50 Hz / 30 VA
Ausgang: DC 20 V / 1,0 A
Abmessungen: 104 x 66 x 35 mm

Wichtige Merkmale:
Das UCP 3 kann mit jedem Unicable-, SCR- oder CSS- tauglichen Receiver betrieben werden.
Ein Twin- Receiver zählt als 2 Receiver.

Lieferung incl. Netzteil
Anleitung für das System hier unten in der Anlage.
Dateianhänge
Dur-Line UCP3
Anleitung_UCP3.pdf
Anleitung Dur-Line UCP3
(151 KiB) 928-mal heruntergeladen

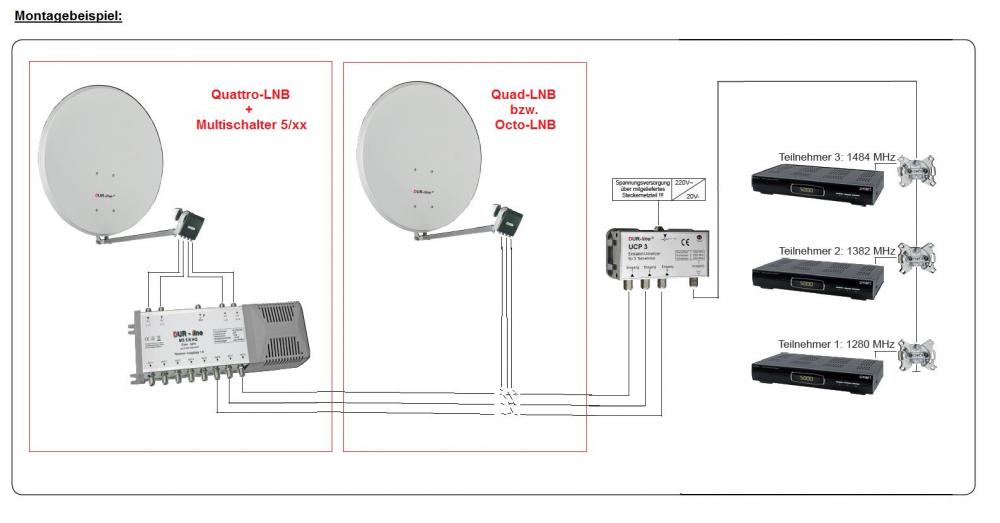

Montagebespiel Dur-Line UCP3


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Dur-Line Einkabelumsetzer UCP 3 -3 Teilnehmer an einem K

Ungelesener Beitragvon techno-com » 10. November 2014 08:24

Der Dur-Line UCP3 wird nicht mehr hergestellt, Gerät wurde ersetzt durch den Dur-Line UCP2 => KLICK
