EFH Einkaufsliste 8 Teilnehmer Legacy

Ungelesener Beitrag von TVgucki »

Hallo,

tolles Forum hier!

Für eine Modernisierung im EFH für 6-7 Teilnehmer habe ich folgende Anlage geplant.
6 Anschlußstellen stehen fest, die Kabel sind bauseitig bereits eingezogen.
Eine weitere Anschlußstelle ist noch angedacht - steht aber noch nicht final fest.

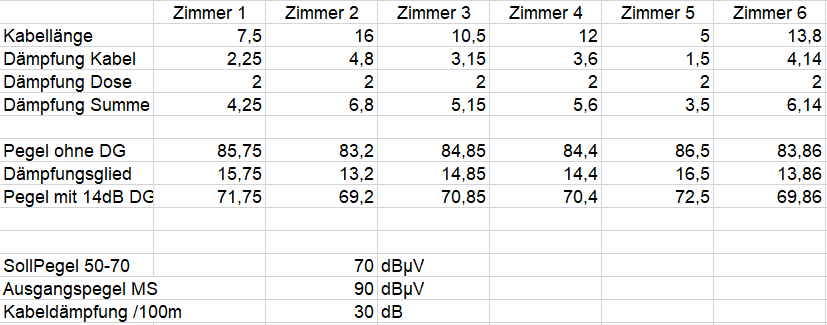

Die Längen samt Pegelrechnung sind hier:

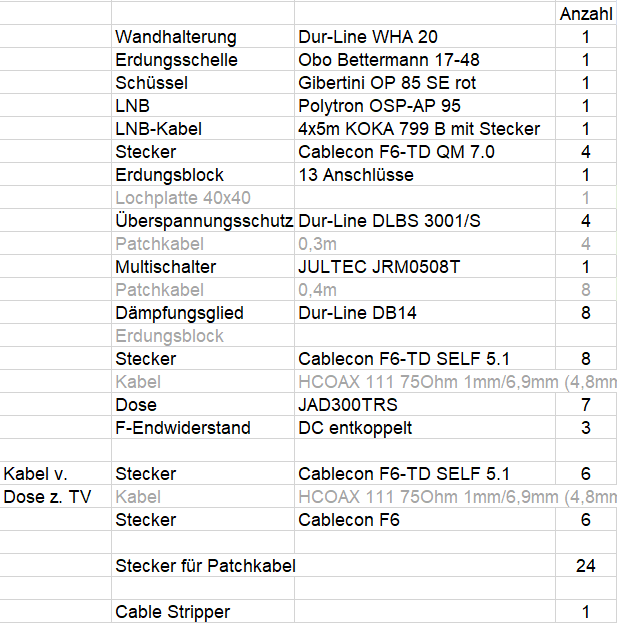

Und hier sind die angedachten Gerätschaften.
Von Oben nach unten ausgehend von der Schüssel zu den Dosen/Empfangsgeräten.
Die hellgrauen Positionen baue/konfektioniere ich selbst bzw. habe ich schon.
Die Verteilung wird unter dem Dach montiert.
Die Platte bestücke ich voll für 8 Anschlüsse.
Dosen nehme ich nur die geplanten 7 Stück.

Frage:
Sollten die Wanddosen (Stichdosen) ohne angeschlossenen Receiver/TV nicht auch terminiert werden?



Danke fürs drüber schauen!


Benutzeravatar
techno-com
Site Admin
Beiträge: 21776
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 487 Mal
Danksagung erhalten: 550 Mal
Kontaktdaten:

Re: EFH Einkaufsliste 8 Teilnehmer Legacy

Ungelesener Beitrag von techno-com »

TVgucki hat geschrieben: 26. September 2022 16:52Hallo,
Hallo und herlich-willkommen
TVgucki hat geschrieben: 26. September 2022 16:52tolles Forum hier!
schleimer
TVgucki hat geschrieben: 26. September 2022 16:52Die Längen samt Pegelrechnung sind hier:
Das ist eine reine Legacy-Versorgung, keine Einkabel-Versorgung (Unicable EN50494 bzw. JESS EN50607). Da gibt es keine Pegelberechnung importantnotice
Warum ? Ganz einfach .... es gibt bei Legacy keinen fixen AGC-geregelten Ausgangspegel, ihre 90dbµV (woher haben sie diesen Wert als Ausgangspegel für den JRM-Schalter ?) stimmt da einfach nicht.

Siehe auch unter:
Bestandsanlage erweitern, SAT>IP, upgrade auf Unicable
Gemischtes Legacy/Einkabelsystem im Neubau

Fazit: alle 8 Dämpfungsglieder werden NICHT benötigt !

Was ist mir noch aufgefallen an ihrer Stückliste ?
Eigentlich nicht viel, ansonsten ist das alles sehr sinnig und gut zusammengestellt :1144
Aber eines .... bitte keine "Erdungsschelle" nehmen, nehmen sie hier die Erdungslasche (Erdungslasche Obo-Bettermann Typ 950 Z 1 1/2 46.5 - 49.5mm in ihrem Fall für den gewünschten Wandhalter). Diese wird auch 2x benötigt, einmal für das Erdungskabel (äußerer Blitzschutz, 16mm² Kabel) und einmal für das Potentialausgleichskabel (innerer Blitzschutz, 4mm²). Mehr dazu unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Und für die Cabelcon Kompressionsstecker (QM-Stecker) wird eine F-Kompressionszange benötigt, siehe unter Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker
TVgucki hat geschrieben: 26. September 2022 16:52Frage:
Sollten die Wanddosen (Stichdosen) ohne angeschlossenen Receiver/TV nicht auch terminiert werden?
Nein, nicht notwendig !
TVgucki hat geschrieben: 26. September 2022 16:52Die Verteilung wird unter dem Dach montiert.
Hierzu muss ich was sagen, auch wenn das bei ihnen jetzt ggf. schon zu spät ist weil die Kabel schon verlegt wurden .....
Ein Aufbau mit dem Multischalter sollte immer im Technik-Raum gemacht werden, also dort wo auch Telefon, Netzwerk etc. installierst ist. Diese Sachen wachsen heute immer mehr zusammen dass man mal froh ist das alles in einem Raum gemeinsam installiert zu haben wenn es mal zu einem Umbau/Upgrad kommen sollte. Für ggf. mal andere interessant die auf diesen Beitrag jetzt kommen und in der Kabelverlegung noch frei sind.
TVgucki hat geschrieben: 26. September 2022 16:52Die hellgrauen Positionen baue/konfektioniere ich selbst bzw. habe ich schon.
Für auch wieder Leute die mal auf diesen Beitrag kommen :1119

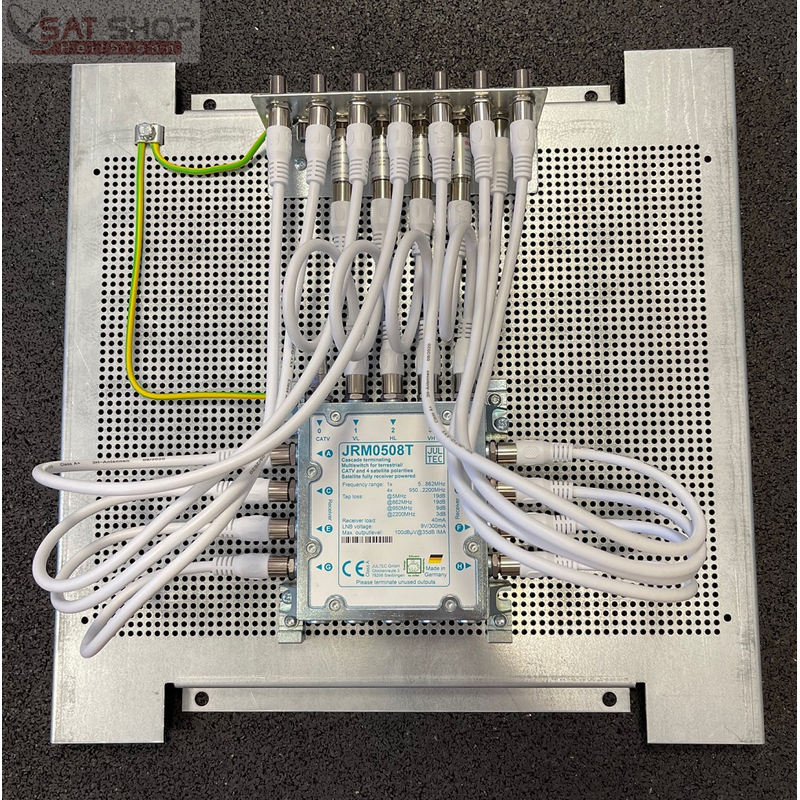

Sie haben schon die Lochblechplatte und die Patchkabel .... fertig, fix und fertig alles vormontiert, haben wir das als Set mittlerweile im Onlineshop:

Jultec JRM0508T - Vormontage auf Lochblechplatte mit Potentialausgleich (ohne/mit Überspannungsschutz bzw. Mast-nahem Potentialausgleich)
Dateianhänge
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
TVgucki
Neuling
Beiträge: 2
Registriert: 26. September 2022 16:07

Re: EFH Einkaufsliste 8 Teilnehmer Legacy

Ungelesener Beitrag von TVgucki »

techno-com hat geschrieben: 27. September 2022 10:51Das ist eine reine Legacy-Versorgung, keine Einkabel-Versorgung (Unicable EN50494 bzw. JESS EN50607). Da gibt es keine Pegelberechnung
Ich sags ja! Tolles Forum!
techno-com hat geschrieben: 27. September 2022 10:51Fazit: alle 8 Dämpfungsglieder werden NICHT benötigt!
Fliegen raus!
techno-com hat geschrieben: 27. September 2022 10:51Aber eines .... bitte keine "Erdungsschelle" nehmen, nehmen sie hier die Erdungslasche
Wird gemacht!
techno-com hat geschrieben: 27. September 2022 10:51Diese wird auch 2x benötigt, einmal für das Erdungskabel (äußerer Blitzschutz, 16mm² Kabel) und einmal für das Potentialausgleichskabel (innerer Blitzschutz, 4mm²).
Die Antenne wird im geschützten Bereich angebracht, deshalb nur eine Schelle für den Potentialausgleich.
techno-com hat geschrieben: 27. September 2022 10:51Und für die Cabelcon Kompressionsstecker (QM-Stecker) wird eine F-Kompressionszange benötigt
Diese Stecker sind für die KOKA Kabel zum Multischalter vorgesehen.
Gibt es Alternativen die mir den Einsatz einer Kompressionszange ersparen könnten?

Danke
Benutzeravatar
techno-com
Site Admin
Beiträge: 21776
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 487 Mal
Danksagung erhalten: 550 Mal
Kontaktdaten:

Re: EFH Einkaufsliste 8 Teilnehmer Legacy

Ungelesener Beitrag von techno-com »

Hallo zurück :1119
TVgucki hat geschrieben: 27. September 2022 17:09Die Antenne wird im geschützten Bereich angebracht, deshalb nur eine Schelle für den Potentialausgleich.
Wenn die Antenne und ALLE Kabel die zur Anlage gehören (auch die ins DG was ja ganz oben ist und somit die Kabel dorthin vordringen -> voll erdungspflichtig dann) nicht in den ungeschützten Bereich eindringen benötigt man auch keine PA der vom Halter angenommen ist, dieser wird dann nur von der HES abgenommen. Siehe verlinkter Beitrag davor dazu, erklärt das alles.
Erdung Satellitenanlage / Antennenmast + Potentialausgleich
TVgucki hat geschrieben: 27. September 2022 17:09Diese Stecker sind für die KOKA Kabel zum Multischalter vorgesehen.
Gibt es Alternativen die mir den Einsatz einer Kompressionszange ersparen könnten?
Die anderen Stecker eben, die Self-Install Stecker dann ! Siehe Artikelbeschreibung der Stecker oder auch hier -> Siehe verlinkter Beitrag zuvor dazu, erklärt das alles.
Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 21776
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 487 Mal
Danksagung erhalten: 550 Mal
Kontaktdaten:

Re: EFH Einkaufsliste 8 Teilnehmer Legacy

Ungelesener Beitrag von techno-com »

Vielen Dank für ihre Bestellung :thx

Für die Vollständigkeit vom Beitrag bis hierher davon ein Screenshot:

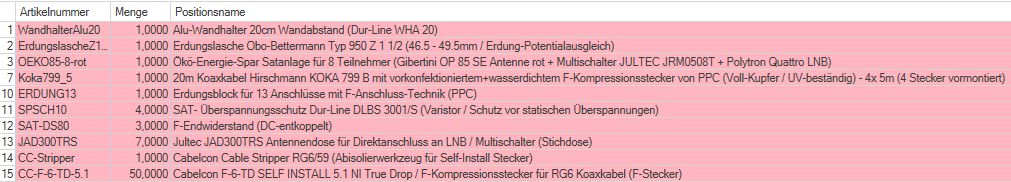

Bestellung User TVgucki
