Moin aus Bremen, ich hoffe, ich nerve hier niemanden mit dem xten Beitrag, aber ich bin im Bereich Satanlagen total unwissend, möchte aber jetzt endlich dem DVB-T Fluch entkommen und wieder schön in "die Röhre" schauen.

Ich benötige Hilfestellung in Sachen was brauche ich wirtklich....
Also, unser Haus ist knapp 12 m hoch, bis unters Dach liegt ein Kabelleerrohr durch das man super das Kabel bis in den Übergangsraum ziehen kann.
Ich bin kein High End User, ich möchte nur kein billig Modell, sondern eine Vernünftige Anlage mit einem guten Preis/Leistungsverhältnis.
Nunu meine Frage: Was könnt ihr empfehlen? Welchen Spiegel? Welches LNB? Worauf muß ich bei der Dachbefestigung achten? Kann ich ein bereits gezogenes Koaxialkabel (für nie genutzen Kabelanschluß) im Wohnzimmer weiter nutzen? Was muss ich so grob einplanen an Kosten?

Freue mich über eine Hilfestellung.

Gruß

Hier fehlen zu viele Angaben um etwas sagen zu können.. ich fasse das mal unten kurz zusammen !

Marcy0610 hat geschrieben:Also, unser Haus ist knapp 12 m hoch,

Wären also vom Dach wo die Antenne hinkommt dann ca. 14-15m runter in den Keller wo die aktuelle Kabelverteilung beginnt ! Nur... wie geht es dann GENAU im Keller zu den einzelnen Anschlüssen, wie viele Anschlüsse überhaupt, weiter ?
Kabelplan mit genauen Kabelverläufen und Meterangaben wird hier benötigt.

Marcy0610 hat geschrieben:bis unters Dach liegt ein Kabelleerrohr durch das man super das Kabel bis in den Übergangsraum ziehen kann.

Marcy0610 hat geschrieben:Kann ich ein bereits gezogenes Koaxialkabel (für nie genutzen Kabelanschluß) im Wohnzimmer weiter nutzen?

Da kommt es jetzt drauf an wie die Kabel vom Keller aus zu den einzelnen Anschlüssen im Haus gelegt sind ! Wenn zu JEDEM Anschluss im Haus ein EXTRA Kabel liegt (Sternverteilung) dann kann man da über eine Standard-SAT-Verteilung arbeiten (Single-, Twin-, Quad- LNB oder Quattro-LNB mit Multischalter , also für 1,2,4 oder mehr Anschlüsse im Haus.
DANN müssten aber 4 Kabel vom Dach (von der Antenne bzw. dem LNB aus) runter in den Keller verlegt werden !
Falls sie keine "Sternverteilung" haben, sondern ihre Kabel von Anschluss zu Anschluss weitergeführt sind dann kommt für sie nur eine "Einkabel-Anlage" (Unicable) in Frage.
Warten wir da aber erst einmal ab wie ihre Kabelverlegung aktuell GENAU ist, sonst kann man da nur raten.

Marcy0610 hat geschrieben:Ich bin kein High End User, ich möchte nur kein billig Modell, sondern eine Vernünftige Anlage mit einem guten Preis/Leistungsverhältnis.

Marcy0610 hat geschrieben:Was könnt ihr empfehlen? Welchen Spiegel? Welches LNB?

Marcy0610 hat geschrieben:Was muss ich so grob einplanen an Kosten?

Auch dazu kann man erst mehr empfehlen wenn alles GENAU bekannt ist wie es aktuell ist.

Marcy0610 hat geschrieben:Worauf muß ich bei der Dachbefestigung achten?

Hier verwendet man "Dachsparrenhalterungen", schauen sie dazu mal unter Daten Dachsparrenhalter variabel Profi (Dachhalterung) ! Alles was AUF dem Dach bzw. nicht weiter als 2m (gemessen an der Oberkante der Antenne) weit weg vom Dachkantel befestigt wird bzw. auch nicht mehr als 1.5m von der Wand weg ist MUSS einem Blitzschutz unterzogen werden. D.h. sie müssen den Mast/Dachsparrenhalter mit einem 1x16mm² Erdungskabel (massiv) mit dem Potentialausgleichspunkt in ihrem Keller verbinden. Weiterhin MUSS ein Potentialausgleich hergestellt werden. Mehr dazu später bzw. vorab der Link zu einem erklärenden Beitrag dazu unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich !


Es sind also aktuell noch zu viele Unbekannte in ihrer Erklärung, bitte reichen sie diese wie zuvor beschrieben nach. Am besten anhand einer Zeichnung (z.B. wie unter Kundenanfrage: Unicable System Neuaufbau/Umstellung )

Ok, dann mal los.

Das Leerrohr endet ebenerdig (kein keller) in der Verteileranlage (Strom Telefon etc) von da geht bis ins Wohnzimmer dieses Koaxialkabel egrade durch ca. 10 m.
Ich möchte nur einen Anschluß für den Fernseher im Wohnzimmer, beabsichtige aber einen Receiver der auch auf HDD aufnehmen kann zu kaufen. Dann brauche ich 2 Kabel, richtig?
Unser Haus ist vor 5 Jahren gebaut worden, in der Verteileranlage ist ein Anschluß zur Erdung vorhanden, das wäre also kein Problem.

Ist das so präziser?

Marcy0610 hat geschrieben:Das Leerrohr endet ebenerdig (kein keller) in der Verteileranlage (Strom Telefon etc)

Wie viele Kabel können sie in dieses Leerrohr vom Dach zur Verteilanlage noch einziehen ?

Marcy0610 hat geschrieben:von da geht bis ins Wohnzimmer dieses Koaxialkabel egrade durch ca. 10 m.

Marcy0610 hat geschrieben:Ich möchte nur einen Anschluß für den Fernseher im Wohnzimmer, beabsichtige aber einen Receiver der auch auf HDD aufnehmen kann zu kaufen. Dann brauche ich 2 Kabel, richtig?

Liegt dort auch ein Lerrrohr und wie viele Kabel gehen da noch rein ?
Können sie dorthin mind. ein 2. Kabel nachverlegen ?

Marcy0610 hat geschrieben:Unser Haus ist vor 5 Jahren gebaut worden, in der Verteileranlage ist ein Anschluß zur Erdung vorhanden, das wäre also kein Problem.

Das hat nichts mit dem "Blitzschutz" zu tun !!!
Für den Blitzschutz (das ist für den Antennenmast AUF dem Dach und nichts an der Verteilanlage, dort an der Verteilanlage muss dann in einem Schritt den ich ihnen noch später erkläre der "Potentialausgleich" gemacht werden. Das sind 2 paar Schuhe.
Sie müssen AUF DEN FALL von dem Potentialübergabepunkt im Keller (PE-Schiene, siehe auch Verweis wie zuvor genannt auf die erklärende Seite !) zum Antennenmast ein 1x16mm² Erdungskabel verlegen.

Marcy0610 hat geschrieben:Ist das so präziser?

Eine Zeichnung mit ALLEN Angaben (Lerrrohre mit Durchmesser und freien "Plätzen" + wo soll was für ein Receiver hin, also Single- oder Twin- Receiver, usw. usw.) sagt immer mehr als alle Beschreibungen schriftlich.

Also in alle Rohre gehen mind. 2 Kabel noch rein, sollte kein Problem sein. Auch das Erdungskabel passt.
Leider habe ich keine Zeichnungen, wo die Rohre etc. eingezeichnet sind.
Ich bekomme einen Twin Receiver mit 500 GB Festplatte. Also Aufnehmen und Fernsehen gleichzeitig sollte schon gehen.

Auch das jetzt geschriebene bringt uns nicht viel weiter ! Sie müssen erkennen das ich von hier aus absolut nicht ersehen kann wie es bei ihnen aussieht.

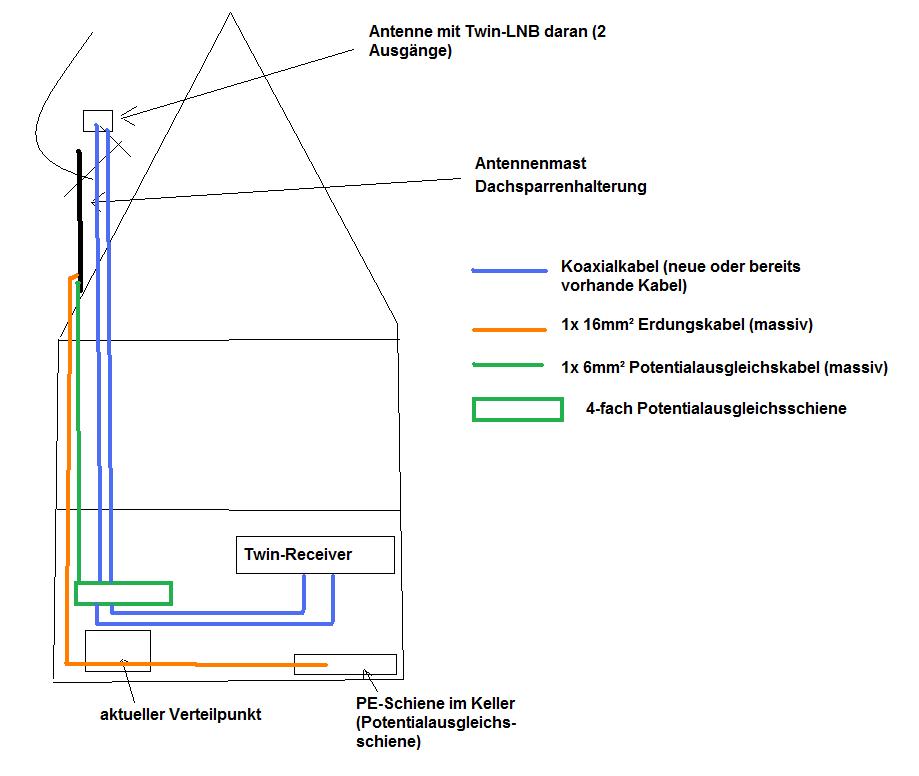

Habe daher mal eine Zeichnung gemacht wie es bei ihnen AUSSEHEN MÜSSTE im Endausbau mit Berücksichtung des Blitzschutzes und des Potentialausgleichs.

Gehen diese Kabel zu verlegen ?
Das 1x16mm² Kabel ist SEHR dick und nicht sehr flexibel, eher ein ganz starres Kabel.
Von ihrem aktuellen Verteilpunkt müssten also am Ende verlegt sein nach oben zur Antenne:
1x 16mm² Erdungskabel
1x 6mm² Potentialausgleichskabel
2x Koaxkabel

Und vom aktuellen Verteilpunkt zum Receiver (Twin-Receiver mit 2 Tunern) müssten 2 Koaxialkabel verlegt sein/werden.

Alle Verbindungen müssen GENAU so erstellt werden wie sie eingezeichnet sind, so z.B. das Erdungskabel (1x16mm²) von der Potischiene des Hauses DIREKT zum Antennenmast und das Potentialausgleichskabel (1x6mm²) direkt von der neu zu installierenden Potentialausgleichschiene (bei uns im Shop finden sie die Kabel und diese Poti-Schiene unter "SAT-Einzelkomponenten" => "Erdung/Potentialausgleich" (direkter Link https://www.satshop-heilbronn.de/Blitzs ... tromschlag ).

Es gibt noch "Sonderlösungen" dazu aber ggf. mehr wenn sie event. Kabel nicht verlegen könnten, das Erdungskabel UND das Potentialausgleichskabel müssen aber AUF JEDEN FALL verlegt werden um die DIN-gerechte Erstellung der Anlage zu gewährleisten. Das ist kein "Nice to have" , das ist ein "must have" nach gesetzlichen Vorschriften und Versicherungsvorschriften.

OK, wenn ich das so sehe, passt das mit der Zeichnung.

Die Kabel müssten auch in das Leerrohr passen.

Sorry das ich so schlecht beschreibe, die Zeichnung trifft es aber sehr gut.

Dann mal zur "Stückliste":

1x Dachsparrenhalterung
https://www.satshop-heilbronn.de/Dachhalterungen

1x Dachziegel
https://www.satshop-heilbronn.de/Dachzi ... z-oder-rot

1x Gummimanschette
https://www.satshop-heilbronn.de/Gummi- ... z-oder-rot

1x Bütylkautschukband
https://www.satshop-heilbronn.de/Klebem ... tschukband

1x Antenne (78 oder 88cm- immer aus Aluminium nehmen- wählbare Farben: anthrazit/hellgrau/ziegelrot)
https://www.satshop-heilbronn.de/sat-_e ... tennen.php

1x Twin-LNB (Empfehlung: Inverto BP Twin LNB)
https://www.satshop-heilbronn.de/Invert ... n-LNB-02dB

1x Potentialausgleichsschiene 4-fach
https://www.satshop-heilbronn.de/d_3032.php

1x 4-Loch SAT-Dose
https://www.satshop-heilbronn.de/SAT-BK ... se-Enddose

x Meter Erdungskabel 1x16mm² (von der Poti-Schiene im Keller zum Antennenmast)
https://www.satshop-heilbronn.de/Blitzs ... litzschutz

x Meter Potentialausgleichskabel 1x6mm² (von der alten Verteilung bis zum Antennenmast)
https://www.satshop-heilbronn.de/Potent ... ungsschutz

x Meter Antennenkabel (Empfehlung: 120db Kabel 4-fach abgeschirmt)
https://www.satshop-heilbronn.de/Koaxia ... rmung-DECT

6x F-Stecker passend zum gewählten Antennenkabel
https://www.satshop-heilbronn.de/Stecker

Alternativ zur Kabeldurchführung von Dach aussen nach Dach innen:
Mastkappe mit Kabeldurchführung
https://www.satshop-heilbronn.de/Mastka ... chfuehrung

Super, dann rechne ich das mal zusammen. Danke.
