Jultec JOL0102-90A Optik-nach-Koax-Wandler -optisches Fibre LNB Umsetzer in Breitband/Wideband-Virtual Abschlusseinheit

Ungelesener Beitragvon techno-com » 18. Januar 2018 13:52

Jultec JOL0102-90A Optik-nach-Koax-Wandler (optisches Fibre LNB Umsetzer in Breitband/Wideband - Virtual Abschlusseinheit)
Shoplink

Es werde Licht!

Nachdem JULTEC bereits auf der ANGACOM 2016 zwei funktionsfähige Prototypen eines eigenen Optik nach Koax Wandlers präsentiert hat, können wir nun endlich die fertigen Wandler JOL0102-90A präsentieren. Bauteilabkündigungen durch mehrere Halbleiterhersteller haben leider für ungeplante Verzögerung gesorgt. Denn wie von JULTEC gewohnt, entwerfen wir nicht einfach nur ein Etikett, sondern entwickeln immer ein eigenes Gerät und produzieren dieses selbst.

Endlich ist sie also da, die Brücke zwischen dem Glasfaser-LNB von Global Invacom und den a²CSS-Einkabelumsetzern von JULTEC. Doch was ist der Grund, warum sich viele Kunden nach genau diesem Produkt gesehnt haben, schließlich gibt es doch fertige Wandlerbausteine am Markt zu kaufen?

Sofort auffällig ist die Größe des Wandlers. Der JOL0102-90A ist mechanisch auf die bewährte JULTEC-Gussgehäusetechnik abgestimmt, so dass sich auch mehrere Wandler nebeneinander direkt und ohne Patchkabel auf die Einkabelumsetzer aufstecken lassen. Dies funktioniert natürlich nur, weil die Verlustwärme und damit der Energiebedarf des Wandlers sehr gering ist (kleiner 1,7 W). Aber dass JULTEC-Geräte im Energieverbrauch besonders genügsam sind, ist ja eigentlich bekannt.

Der JOL0102-90A ist auch so kompakt, weil er nur zwei koaxiale Ausgänge hat. Für jede Polarisationsebene wird ein breitbandiges Sat-ZF-Spektrum bereitgestellt, in dem alle Transponder des jeweiligen Satellitensystems vorhanden sind. Dadurch können einem a²CSS-Einkabelumsetzer mit dem JOL0102-90A doppelt so viele Satellitensysteme zugeführt werden wie mit herkömmlichen Wandlern.

Der AGC-geregelte Ausgangspegel ist mit 88 dBµV an der oberen Grenze des AGC-Regelbereichs der a²CSS-Einkabelumsetzer, so dass Signalreserve für eine größere Kaskade an Einkabelumsetzern (typisch bis zu 40 Ausgänge) ohne zusätzlichen Zwischenverstärker vorhanden ist.

Durch die AGC-Ausgangspegelregelung kann der JOL0102-90A innerhalb eines großen optischen Eingangspegelbereichs perfekt arbeiten, so dass kleine wie große optische Verteilungen kein Problem sind.

Rechnen wir mal: Das LNB liefert mindestens + 5 dBm optischen Pegel, der Wandler benötigt minimal - 15 dBm. Die Streckendämpfung der Glasfaser ist bei üblichen Netzen vernachlässigbar (unter 0,5 dB/km!) und die optischen Verteiler sind auch nahezu ideal (- 3,05 dB), so dass wir das Signal mit weniger als 20 dB Verteildämpfung auf 64 Punkte (also 64 Wandler) aufteilen könnten. Pro Wandler lassen sich typischerweise jeweils 40 Wohneinheiten versorgen, so dass insgesamt gut 2500 Wohneinheiten versorgt werden können! 2500 Wohneinheiten x 8 Userbänder ... Keine Angst, man muss ja nicht so große Netze bauen. Aber man kann.

Artikelbeschreibung:
Der Jultec JOL0102-90A ist ein für die Jultec a²CSS Einkabelumsetzer maßgeschneiderter Wandlerbaustein für die Signalzuführung von einem Satellitensystem per Glasfaser ("optisches Kabel") in Umwandlung/-setzung auf Breitband-Versorgung.

Der Wandler ist eingangsseitig mit den weit verbreiteten Global Invacom LNBs mit Glasfaserausgang kompatibel. Durch den niedrigen minimalen Eingangspegel des JOL0102-90A können von einem LNB typischerweise bis zu 64 Wandler versorgt werden, wodurch große und ausgedehnte Verteilnetze möglich werden. Die Aufteilung der Glasfaser erfolgt dabei mit passiven Verteilern. Durch den breiten Eingangswellenlängenbereich ist es möglich, mehrere Satellitensysteme per Wellenlängenmultiplex über eine Faser zuzuführen und nach dem Demultiplexer direkt auf den JOL0102-90A zu geben.

Ausgangsseitig wird pro Polarisationsebene ein Breitband-Sat-Signal für a²CSS-Einkabelumsetzer bereitgestellt. Diese werden dazu auf einen speziellen Breitbandmodus konfiguriert (Datei "WB_all_JOL0102-90A.dsq") Die Empfangsgeräte benötigen keine spezielle Konfiguration. Der Pegel des Wandlers ist AGC-geregelt und reicht üblicherweise ohne weitere Verstärker für die Versorgung einer Gerätekaskade für 40 Wohneinheiten aus.

Bitte beachten Sie, dass dieser Wandler wegen des breitbandigen Ausgangssignals nur zusammen mit Jultec a²CSS-Einkabelumsetzern eingesetzt werden kann. Herkömmliche Multischalter lassen sich an diesem Wandler nicht betreiben !


Hersteller: Jultec
Typ: JOL0102-90A
EAN: 4250883416009
Dateianhänge

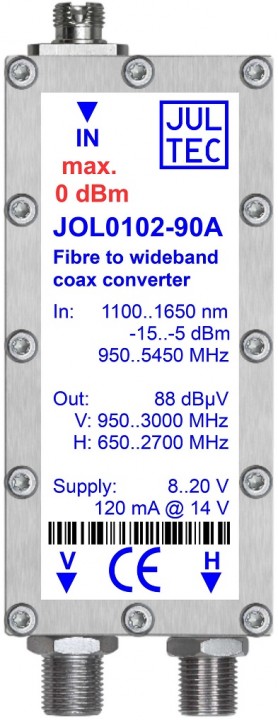

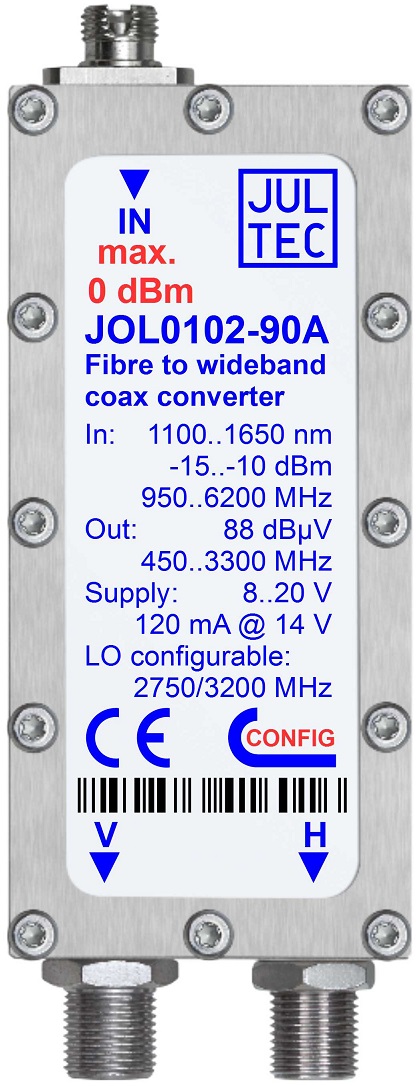

Jultec JOL0102-90

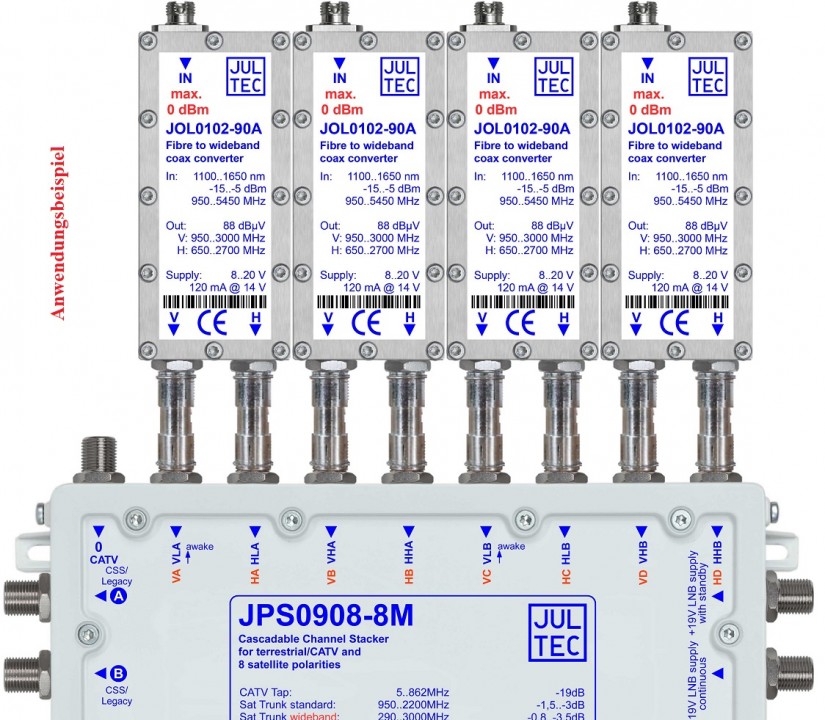

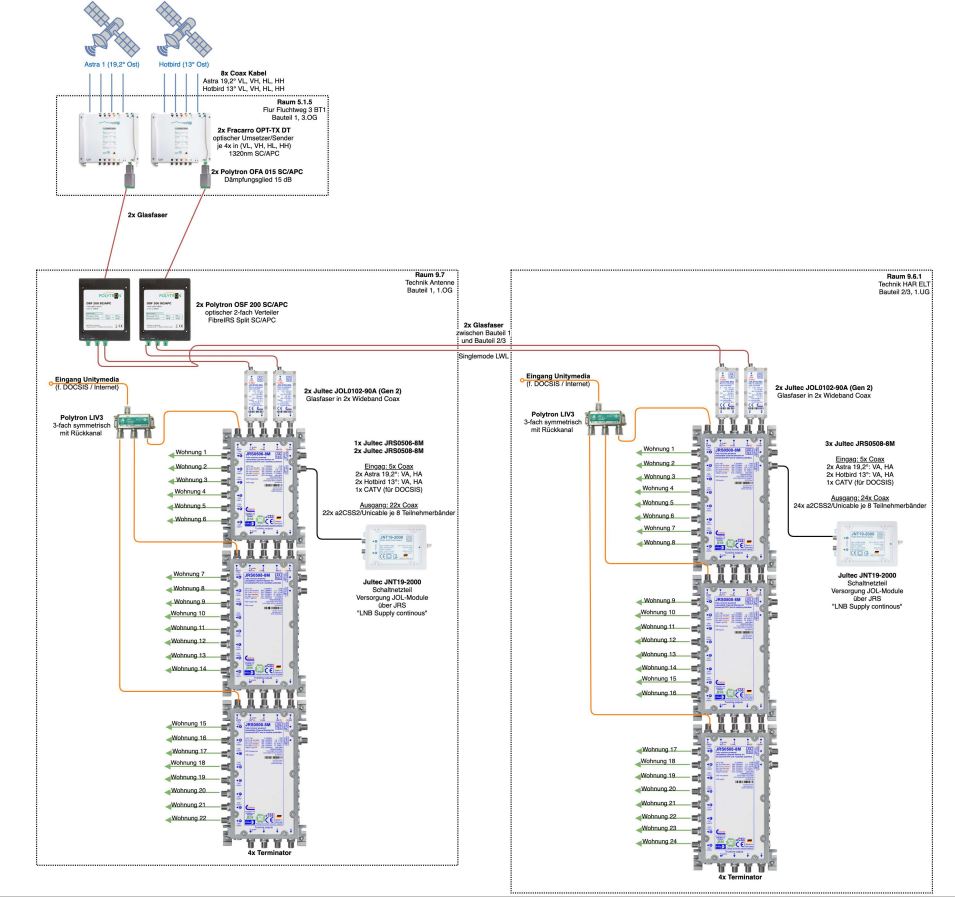

Jultec JPS0908-8M + JOL0102-90A Anwendungsbeispiel (Multischalter mit 8 Sat-ZF-Eingängen für 4 Satelliten verwendet per Jultec a²CSS Technologie)

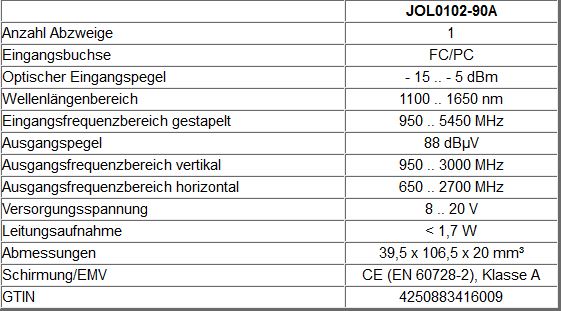

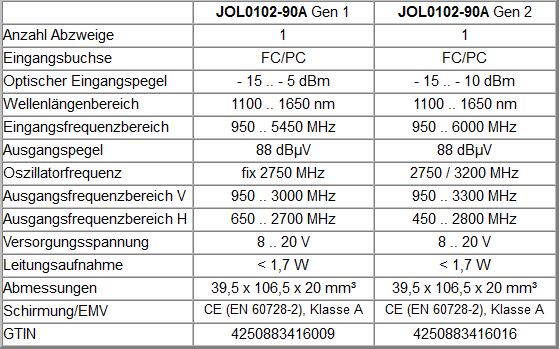

Jultec JOL0102-90 technische-Daten
Jultec_JOL_Optik-nach-Koax-Wandler_Manual_Anleitung_Datenblatt.pdf
Jultec JOL0102-90 Datenblatt / Anleitung
(73.28 KiB) 97-mal heruntergeladen


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18245
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Jultec JOL0102-90A Optik-nach-Koax-Wandler -optisches Fibre LNB Umsetzer in Breitband/Wideband-Virtual Abschlusseinh

Ungelesener Beitragvon techno-com » 13. Februar 2018 11:39

Dateianhänge

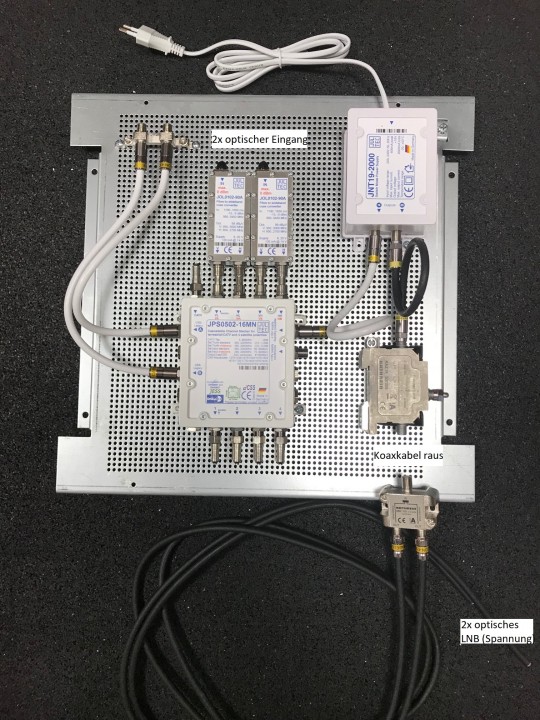

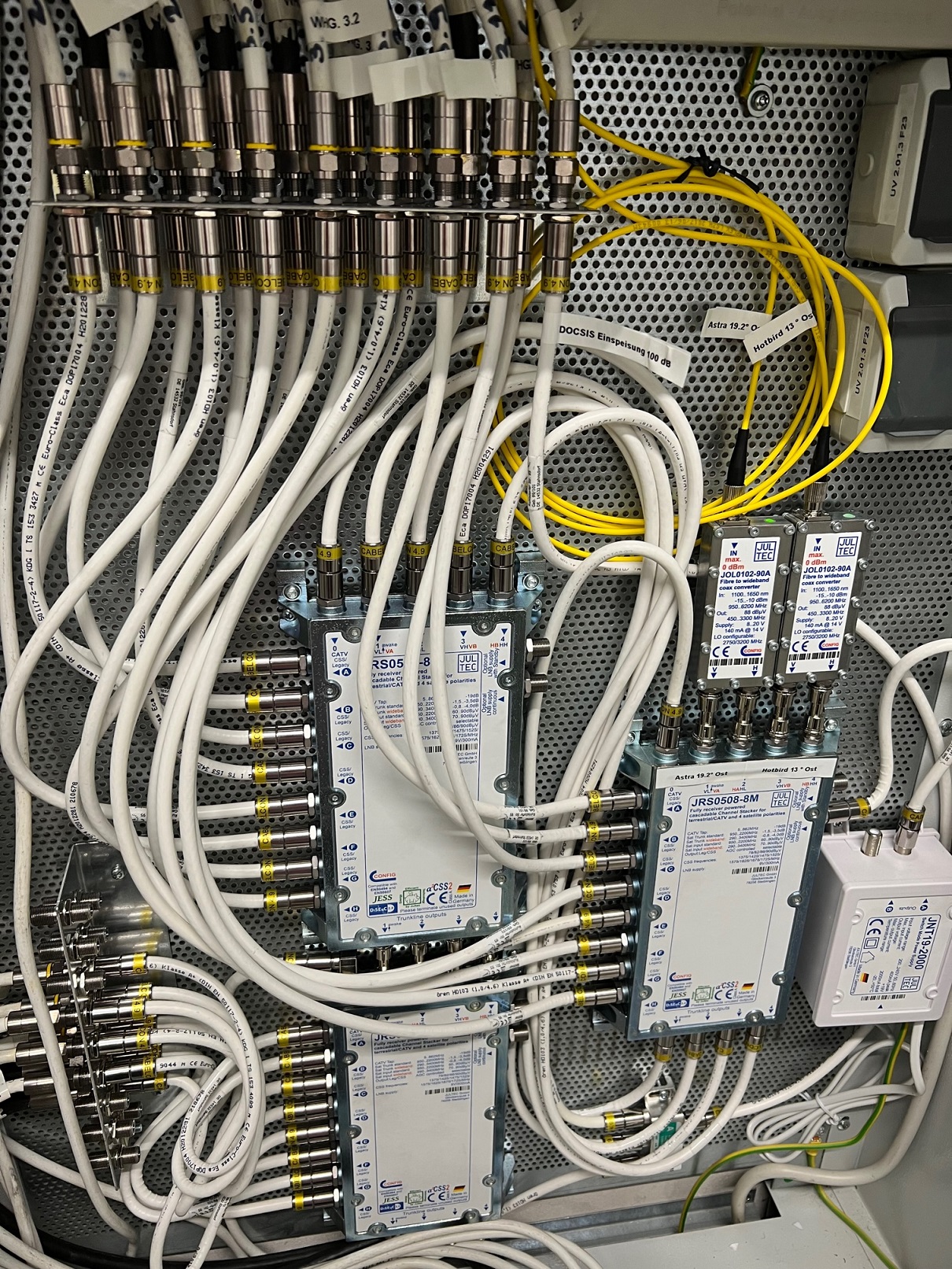

JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (2).jpg
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (2)
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (1).jpg
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (1)
