Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 3. Februar 2018 18:15

Hallo,

welche LNB werden denn für den Optik-nach-Koax-Wandler empfohlen?

Ich würde gerne das optische Fibre Kabel von außen in den Keller verwenden, da ich dann keinen so großen Schlitz in die Außenwand machen muß.

Vielen Dank für die Hilfe.
Dateianhänge
Zuletzt geändert von techno-com am 4. Februar 2018 09:30, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag abgetrennt in eigenen Beitarg + verschoben in passende Rubrik



Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 4. Februar 2018 09:29

Moderation: Beitrag abgetrennt von Jultec JOL0102-90A Optik-nach-Koax-Wandler -optisches Fibre LNB Umsetzer in Breitband/Wideband-Virtual Abschlusseinheit und verschoben in Rubrik für "Fragen zu Sat-Einkabelsyseme"
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 4. Februar 2018 12:28

Hallo und jetzt nach ihrer Email-Anfrage auch ein Herzlich Willkommmen direkt im Forum :freunde

Das Bild kenne ich noch, hatte ich ja für sie vor ein paar Tagen geändert und den 2. Strang hoch eingezeichnet + die Anmerkungen/Dosen-Typen enigezeichnet.

Zur ihrer Frage:
Das passende optische LNB ist das "ganz normale" von Global-Invacom, siehe dazu Auszug aus der Artikelbeschreibung:

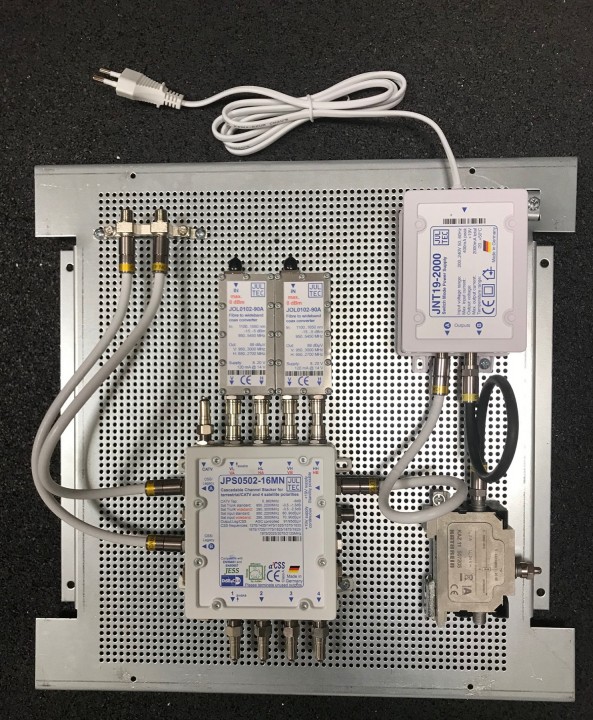

Der Jultec JOL0102-90A ist ein für die Jultec a²CSS Einkabelumsetzer maßgeschneiderter Wandlerbaustein für die Signalzuführung von einem Satellitensystem per Glasfaser ("optisches Kabel") in Umwandlung/-setzung auf Breitband-Versorgung.

Der Wandler ist eingangsseitig mit den weit verbreiteten Global Invacom LNBs mit Glasfaserausgang kompatibel. Durch den niedrigen minimalen Eingangspegel des JOL0102-90A können von einem LNB typischerweise bis zu 64 Wandler versorgt werden, wodurch große und ausgedehnte Verteilnetze möglich werden. Die Aufteilung der Glasfaser erfolgt dabei mit passiven Verteilern. Durch den breiten Eingangswellenlängenbereich ist es möglich, mehrere Satellitensysteme per Wellenlängenmultiplex über eine Faser zuzuführen und nach dem Demultiplexer direkt auf den JOL0102-90A zu geben.

Ausgangsseitig wird pro Polarisationsebene ein Breitband-Sat-Signal für a²CSS-Einkabelumsetzer bereitgestellt. Diese werden dazu auf einen speziellen Breitbandmodus konfiguriert (Datei "WB_all_JOL0102-90A.dsq") Die Empfangsgeräte benötigen keine spezielle Konfiguration. Der Pegel des Wandlers ist AGC-geregelt und reicht üblicherweise ohne weitere Verstärker für die Versorgung einer Gerätekaskade für 40 Wohneinheiten aus.

Bitte beachten Sie, dass dieser Wandler wegen des breitbandigen Ausgangssignals nur zusammen mit Jultec a²CSS-Einkabelumsetzern eingesetzt werden kann. Herkömmliche Multischalter lassen sich an diesem Wandler nicht betreiben !


Dabei ist zu beachten:
1. 2x optisches LNB wird benötigt
2. 2x optisches Kabel von jeweils einem LNB nach innen zum Jultec JOL0102-90A
3. an jedem optischen LNB außen muss ein 10db optisches Dämpfungsglied mit verbaut werden
4. jedes der beiden optischen LNBs benötigt eine Spannungsversorgung ! In ihrem Fall hier wird das dann folgendermassen aufgebaut: vom JNT19-2000 Netzteil (Jultec Netzteil für den JPS-Schalter, das hat ja 2 Ausgänge ...) einen Ausgang für die Spannungsversorgung vom JPS-Schalter verwenden. Den anderen Ausgang vom Netzteil über ein UV-beständiges Koaxkabel nach außen zu den LNBs führen. Dort einen nicht diodenentkoppelten 2-fach Verteiler (Kathrein EBC110) setzen und dessen 2 Ausgänge wieder mit einem UV-beständigen Koaxkabel für die Spannungsversorgung der beiden optischen LNBs verwenden. Die 2000mA vom JNT-Netzteil reichen dafür vollkommen aus (JPS-Schalter + 2x optisches LNB).
Folgende Benutzer bedankten sich beim Autor techno-com für den Beitrag:
tubaspieler (4. Februar 2018 13:00)
Bewertung: 33%
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 4. Februar 2018 15:02

Vielen Dank für die schnelle Antwort.

Gehe ich richtig in der Annahme, dass es egal ist, ob das optische Dämpfungsglied am LNB oder am Umsetzer installiert wird?

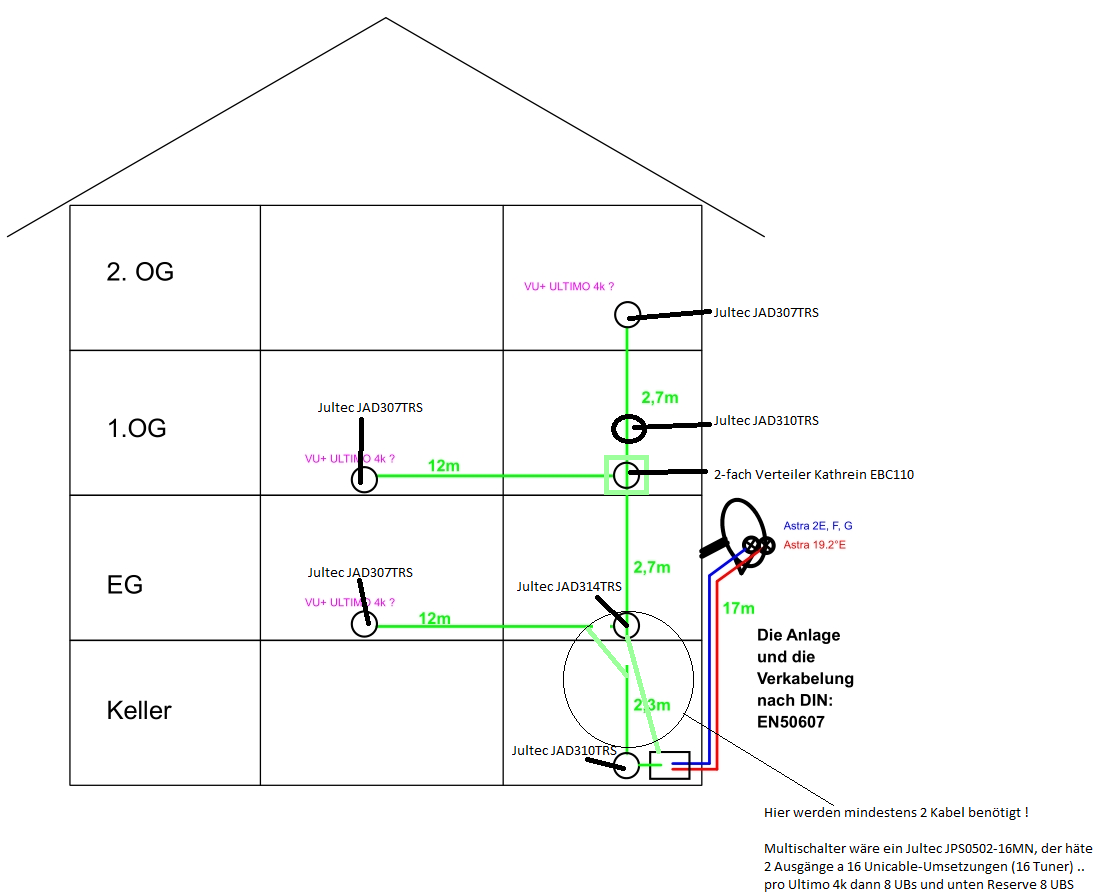

Ich werde meine Zeichnung akualisieren und dann wohl eine Stückliste erstellen.
Dazu benötige ich noch eine Satelitenschüssel, einen Halter für die 2 LNB'S und eine INFO, wie ich die SAT-Schüssel mit den optischen LNB's genau ausrichte und wie die Programmierung erfolgt oder kann ich das in Auftrag geben?

Gruß
Georg Balzhäuser

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 5. Februar 2018 11:02

Hallo zurück :freunde

tubaspieler hat geschrieben:Vielen Dank für die schnelle Antwort.

:1147

tubaspieler hat geschrieben:Gehe ich richtig in der Annahme, dass es egal ist, ob das optische Dämpfungsglied am LNB oder am Umsetzer installiert wird?

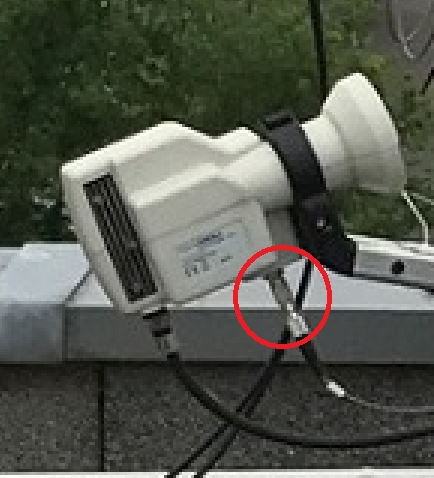

Sollte außen installiert werden, siehe Bild (eine Vergrößerung von einem Bild das eine Installation von mir war).
Optisches LNB / optisches Dämpfungsglied 10db Montage aussen


tubaspieler hat geschrieben:Ich werde meine Zeichnung akualisieren und dann wohl eine Stückliste erstellen.
Dazu benötige ich noch eine Satelitenschüssel, einen Halter für die 2 LNB'S ....

Hier Beiträge die ihnen dabei behilflich sein werden:
Alternative Signalübertragung vom Quad LNB zum Multischalter
Einkaufsliste Satanlage
Aufrüstung für UK Empfang

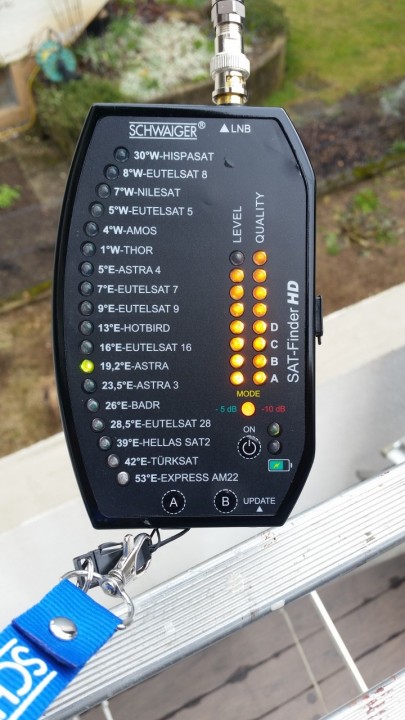

tubaspieler hat geschrieben:...und eine INFO, wie ich die SAT-Schüssel mit den optischen LNB's genau ausrichte .....

Hier wird dann natürlich ein Techniker mit einem Messgerät benötigt das auch eine Optik messen kann, nur so wird das 100% dann passen.
Alternativ könnte man auch statt den optischen LNBs erst einmal Standard Single-LNBs montieren und damit die Ausrichtung machen bzw. auch die komplette Anlage incl. Optik-Wandler + Multischalter in Betrieb nehmen und dann mit einem Receiver am Multischalter-Ausgang messen. Ich würde hier aber jemanden vor Ort holen mit einem optischen Messgerät, das ist auf jeden Fall die 100%ige Lösung für eine korrekte Ausrichtung.

tubaspieler hat geschrieben:....und wie die Programmierung erfolgt oder kann ich das in Auftrag geben?

Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 8. Februar 2018 12:39

Nachdem wir jetzt ein paar Sachen per PM gemacht haben übernehme ich die letzte PM mal wieder ins Forum, sonst steht hier ein Beitrag der nicht abgeschlossen erscheint :1112

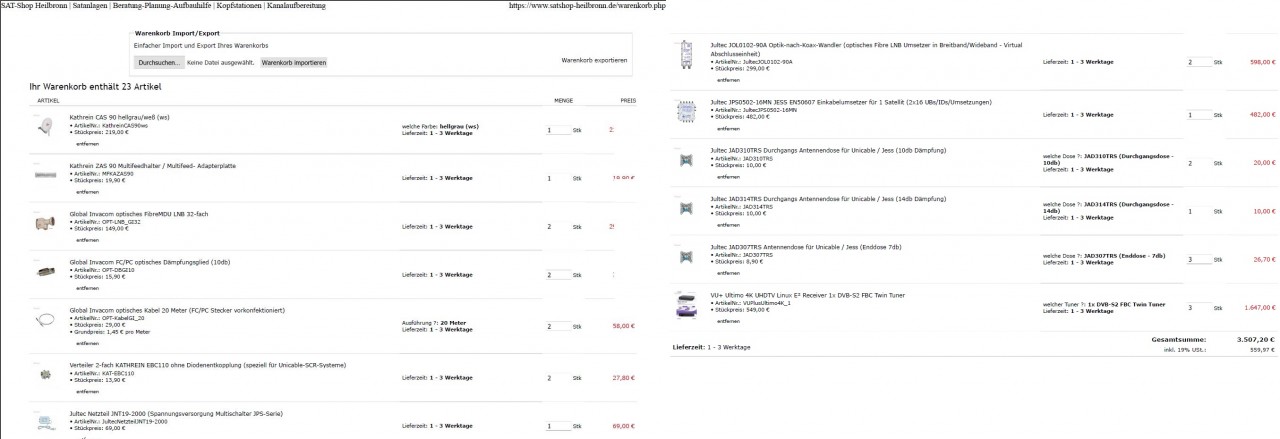

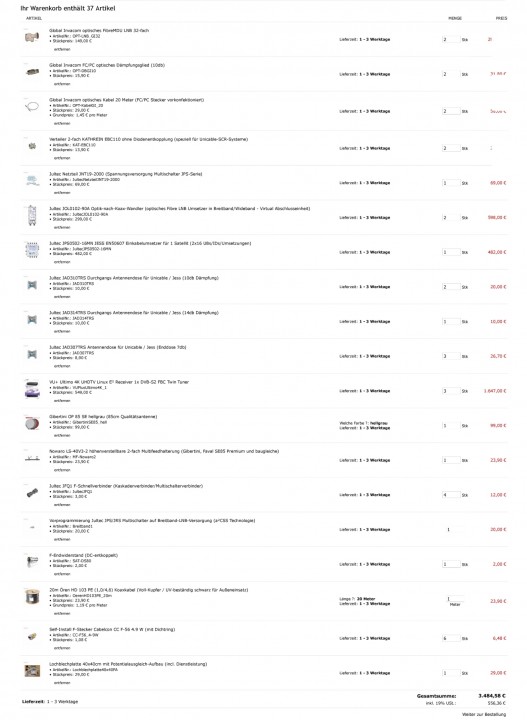

Ich hänge mal meine Einkaufsliste als PDF hier ran.
Hoffentlich habe ich nichts vergessen.

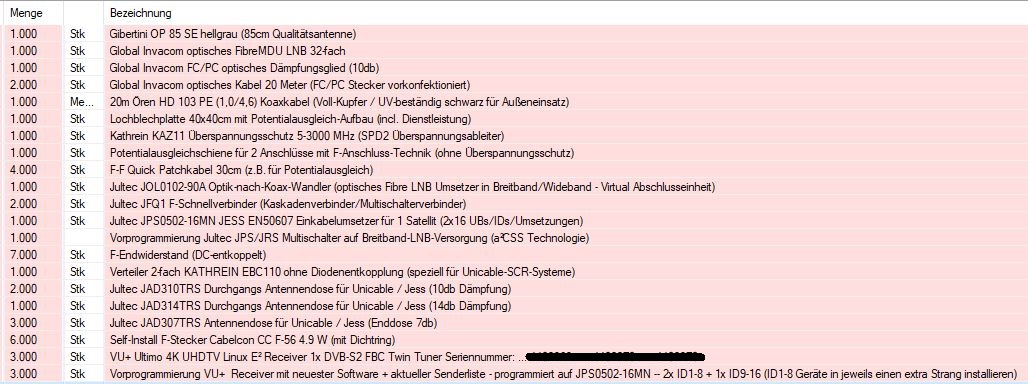

Zusätzlich habe ich das .pdf noch in ein Bild umgewandelt das es direkt angezeigt wird.

Und jetzt schau ich mir das mal genau an und antworte ihnen dann in einen neuen Beitrag, ein paar Sachen habe ich schon im Hinterkopf was ich ändern/anders machen würde.
Dateianhänge
Sat-Anlage-Warenkorb-A3.pdf
Sat-Anlage-Warenkorb-A3
(432.48 KiB) 70-mal heruntergeladen
Warenkorb_User_Tubaspieler
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 8. Februar 2018 13:39

Sooooo .. fangen wir mal an :superman:

Was ist mir aufgefallen ?

1. ich würde keine Kathrein CAS90 + ZAS90 nehmen für Astra 19 + 28 Grad ! Ich weiß auch gar nicht, bin mir eher sogar sehr unsicher, das das überhaupt funktioniert ! Warum, siehe unter Aufrüstung für UK Empfang . Das LNB für Astra 28 Grad muss viel höher gesetzt werden als das für Astra 19 Grad, Bild in dem Beitrag dort:
Und das geht mit dieser Konstellation aus CAS90 + ZAS90 nicht !
Wie in dem Beitrag erklärt würde ich das über die Gibertini SE 85 OP machen, dazu die höhenverstellbare 2-fach Multifeedhalterung (Nowaro LS-40V3-2 höhenverstellbare 2-fach Multifeedhalterung) dafür - wie auf dem Bild oben zu sehen.
Ein weiterer und wohl viel wichtigerer Grund, an der Kathrein-Antenne kann ich nur Kathrein-LNBs montieren, aber nicht die Global-Invacom optischen LNBs. Selbst mit einem Kathrein-Adapter wäre dafür nicht genug Platz da diese vorne sehr dick sind.

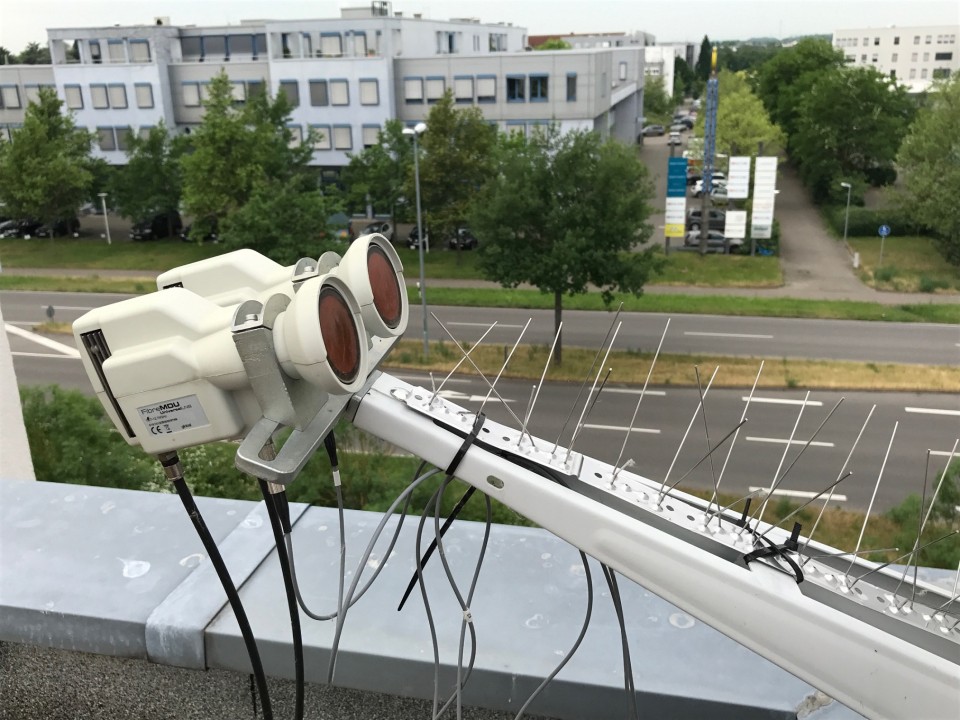

Das würde dann ungefähr aos aussehen wie bei einer Montage von mir:
Satantenne mit Multifeedhalterung für 2 Satelliten mit optischen LNBs und Tauben-Spikes

Dort war es aber mit einer GigaBlue-Antenne und deren Multifeedhalterung die nicht höhenverstellbar sein musste da es nur Astra 19 Grad + Hotbird 13 Grad war die dort installiert wurden. Auf diesem Bild hier sehen sie "Tauben-Spikes" ... die sind auf dem Doppel-Feedarm der Antenne installiert das sich dort keine Vögel (Raben etc.) niederlassen. Die Feed-Kappe dieser optischen LNBs ist sehr dünn und noch dazu rot, das zieht Vögel einfach magisch an und dann "knabbern" ("pieken") die gerne mal dran, die Dinger sind dann sofort kaputt leider.

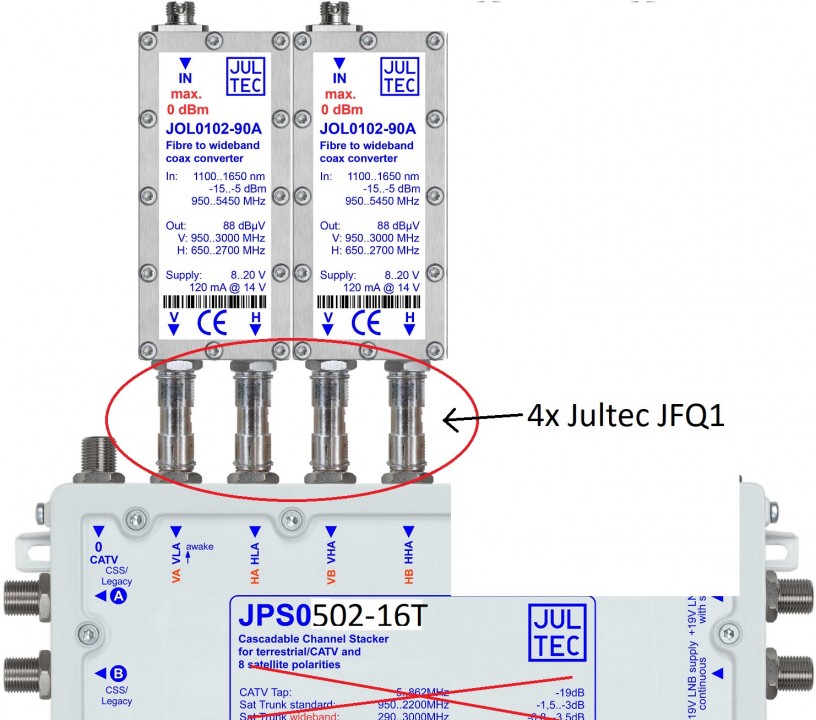

2. fehlen 4x die Jultec JFQ1 F-Schnellverbinder (Kaskadenverbinder)
Siehe hier in meiner "Fotomontage" :1112
Jultec_JOL0102-90A_optischer_Einkabelumsetzer


3. fehlt die Vorprogrammierung für den JPS0501-16TN Schalter, der benötigt ja den "Input" das er über die Jultec JOL0102-90A versorgt wird.

4. fehlt zumindest ein F-Endwiderstand DC-entkoppelt für den Abschluss des offenen terrestrischen Eingangs.

5. fehlen ein paar Cabelcon Self-Install Stecker für die Koaxkabel (auch das nach draußen zu den optischen LNBs bzw. zu dem Kathrein EBC110 und dann weiter an die Eingänge der optischen LNBs für deren Spannungsversorgung)..... diese würde ich, hatte ich glaube ich auch schon geschrieben, nicht vom orig. Netzteil der optischen LNBs abnehmen innen, sondern dafür den 2. Ausgang vom Jultec JNT19-2000 Netzteil verwenden welches ja beim JPS0501-16TN/MN Schalter bereits dabei ist. Das Netzteil hatten sie in ihrer PDF noch einmal extra dazu bestellt, das wäre also nicht notwendig in ihrer Stückliste.

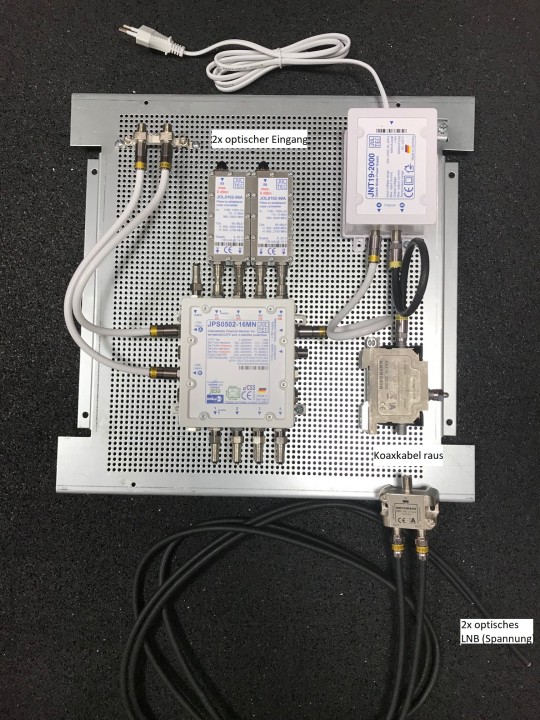

6. würde ich das Koaxkabel nach außen (Spannungsversorgung für optische LNBs) als UV-beständiges Koaxkabel wählen, z.B. dieses Kabel mit denn den passenden Cabelcon Steckern (6 Stück davon: 1x am JNT19-2000 Ausgang + 1x Eingang EBC110 + 2x Ausgang EBC110 + 2x optisches LNB Eingang).


Das jetzt erst einmal hier "auf den ersten Blick" !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 8. Februar 2018 16:05

P.S. und das wichtigste hätte ich ja fast vergessen ..... es fehlt alles was für einen Potentialausgleich notwendig ist, auf Wunsch auch alles vorbereitet auf einer Lochblechplatte bzw. in einem abschließbaren Schaltschrank das nur noch die dafür notwendigen Kabel angeschlossen werden müssen)
Siehe dazu unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

Parallel in einem Beitrag unter Umbau/Erweiterung Satanalge 2 Satelliten auf FBC-Tuner Versorgung (Unicable/JESS) + Legacy gemischt können sie ersehen wie das dann ausschaut auf einer Lochblechplatte incl. Erdungswinkel, Patchkabel etc.. Bei ihnen wäre das natürlich ein viel geringerer Aufwand da sie viel weniger Ausgänge am Multischalter haben.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 9. Februar 2018 15:15

Da sieht man mal wieder den Laien (mich) und den Fachmann.
Ich habe den Warenkorb nun angepasst.
Ist es besser statt der "Gibertini OP 85 SE" die "Gibertini OP 100 SE" um mehr Reserven zu haben?
Dateianhänge
Sat-Anlage-Warenkorb-1.pdf
(176.94 KiB) 43-mal heruntergeladen

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 9. Februar 2018 15:48

Hallo ...

ich bin absolut "auf dem Sprung", muss in 20 Minuten (incl. Hin-Fahrt) meinen Sohn abholen und kann den nicht auf der Strasse stehen lassen (8 Jahre) :1118

Also jetzt ganz kurz nur mal ein paar Sachen, es fehlt:
1x Erdungsblock 7-fach bzw. 9-fach wenn man 2 Reserven haben möchte (für PA Ein- und Ausgänge / 4x von den LNBs kommend + 2x Ausgänge)
4x Überspannungsschutz
8x Patchkabel Länge "egal" da die alle gleich kosten in 30/40/50cm was benötigt wird (4x für LNB-Eingänge + 1x für Netzteil + 2x Ausgänge + 1x vom Netzteil zum KAZ11)
1x Kathrein KAZ11 Überspannungsschutz für das Stromkabel raus zum optischen LNB/den optischen LNBs

Hinweis: das 2. extra dazu bestellte Netzteil ist noch drin, das kann raus da dieses Netzteil vom JPS0502-16M"N" (N für Netzteil) dabei ist, siehe Hinweis dazu in meinem Beitrag zuvor
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 10. Februar 2018 12:24

Die Antwort vom 09.02. 15:48Uhr kann ich nicht ganz nachvollziehen. Vielleicht habe ich ja auch einen Gedankenfehler.
a) Erdungsblock - Ich habe in meinem Warenkorb doch die "Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung)" stehen.
b) Überspannungsschutz - Warum 4mal Koax-Überspannungsschutz, wenn ich doch mit 2 Glasfaserkabel von den LNB's komme?
c) 8 Patchkabel?
d) Das mit dem Netzteil ist mir klar, ich hatte nicht gesehen, das da ein Netzteil dabei ist.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 10. Februar 2018 12:51

tubaspieler hat geschrieben:Die Antwort vom 09.02. 15:48Uhr kann ich nicht ganz nachvollziehen. Vielleicht habe ich ja auch einen Gedankenfehler.

Let´s go :superman:

tubaspieler hat geschrieben:a) Erdungsblock - Ich habe in meinem Warenkorb doch die "Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung)" stehen.

Lesen sie dazu hier im Forum die Erklärung unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich + im Shop unter Vormontage - Aufbau Multischalter im Schaltschrank incl. Potenzialausgleich (Hinweis)
Das Zubehör was noch dazu benötigt wird ist extra, ist ja auch bei jedem Aufbau was ganz anderes was dazu im kompletten Aufbau benötigt wird.

tubaspieler hat geschrieben:b) Überspannungsschutz - Warum 4mal Koax-Überspannungsschutz, wenn ich doch mit 2 Glasfaserkabel von den LNB's komme?

Streichen sie dazu meine Anmerkung, da haben sei vollkommen recht :1111

tubaspieler hat geschrieben:c) 8 Patchkabel?

Ja, richtig .... wie zuvor zugeordnet erklärt => 4x für LNB-Eingänge + 1x für Netzteil + 2x Ausgänge + 1x vom Netzteil zum KAZ11
Siehe auch dazu in den oben verlinkten Beiträgen erklärt und in vielen Beispielen incl. Bildern dort gezeigt.

tubaspieler hat geschrieben:d) Das mit dem Netzteil ist mir klar, ich hatte nicht gesehen, das da ein Netzteil dabei ist.

Warum haben sie dann aber noch ein extra Netzteil mit im Warenkorb liegen ? Das ist unnötig in der Bestellung :1112
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 10. Februar 2018 19:25

Wir nähern uns dem Ziel: Ein vollständig erstellter Warenkorb.

Warenkorb_User_Tubaspieler-2.pdf
(179.58 KiB) 53-mal heruntergeladen


Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 11. Februar 2018 09:33

Das passt jetzt [emoji106]


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 11. Februar 2018 14:59

Letzte Frage:
Ist es besser statt der "Gibertini OP 85 SE" die "Gibertini OP 100 SE" zu installieren
um mehr Reserven zu haben oder ist das unnötig überdimensioniert?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 11. Februar 2018 15:04

Nicht notwendig ! Die 85cm reichen vollkommen in HP.


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 12. Februar 2018 06:46

Hinweis: kurzfristig Familien Urlaub geplant ... Schulferien ja diese Woche ! Werde von Mittwoch bis Sonntag daher abwesend sein.


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 12. Februar 2018 14:07

tubaspieler hat geschrieben:Letzte Frage:

Von wegen letzte Frage, ich habe doch noch eine:
Die Programmierung der Antennendosen und der 3 VU+ Ultimo auf die JESS Frequenzen muß ich die selbst machen?
Damit meine ich nicht die Einstellung auf die einzelnen Sender wir ARD etc..
Ist das irgendwo beschrieben?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 12. Februar 2018 14:18

tubaspieler hat geschrieben:Von wegen letzte Frage, ich habe doch noch eine:

Noch bin ich da, noch kann ich zeitnah antwoten :1114

tubaspieler hat geschrieben:Die Programmierung der Antennendosen ...... muß ich die selbst machen?

JAD-Antennendosen müssen nicht programmiert werden, das muss nur bei den JAP-Dosen gemacht werden die aber bei ihnen nicht notwendig wohl sind da sie ja alle Geräte (Receiver) nur in Eigennutzung verwenden und somit die komplette Anlage nur ihrer "Wartung" ("Einstellungen") unterliegt.
Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator)

tubaspieler hat geschrieben:Die Programmierung der ,,,, 3 VU+ Ultimo auf die JESS Frequenzen muß ich die selbst machen?

Können sie auch für jede Box einzeln mit bestellen => Vorprogrammierung VU+ Receiver mit neuester Software + aktueller Senderliste
Dort einfach die "Unicable-Vorprogrammierung" auswählen, dann weiß ich hier schon was ich rein programmieren muss (Astra + Hotbird voreinstellen im Antennenmenu und pro Gerät jeweils 8UBs dafür wobei die beiden Geräte die an einem Strang hängen unterschiedliche UB-Einstellungen bekommen müssen) !

tubaspieler hat geschrieben:Damit meine ich nicht die Einstellung auf die einzelnen Sender wir ARD etc..

Klar, sie meinen die Antennen-Einstellungen :1147

tubaspieler hat geschrieben:Ist das irgendwo beschrieben?

VU+ Forum im Wiki dort: Tunerkonfiguration Vu+ Ultimo 4K mit einem DVB-S2 FBC Dual Tuner => 2.7 Unicable / JESS für zwei Satpositionen


P.S. da die JOL0102-90A hier ausgegangen waren habe ich die heute extra noch bestellt das sie morgen vor 12 Uhr noch kommen werden dann (und eben sogar noch einmal extra bei Jultec angerufen das sie das fertig machen bevor UPS heute zur Abholung kommt).
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 12. Februar 2018 14:28

Sooooo .... Bestätigung kam gerade das die JOL heute noch versendet werden und morgen da sein werden, auch der JPS0502-16MN kommt da dann mit (den hatte ich ja beihnahe vergessen :1113 ).

Aber da ist mir dann noch etwas aufgefallen importantnotice Diesen Schalter gibt es ja nur als M-Variante, also mit Kaskadenausgängen ! Die müssen wir noch abschließen mit F-Endwiderständen. Von denen haben sie akt. nur einen im Warenkorb, den für den offenen terrestrischen Eingang. Da müssten insg. 5 rein, also noch 4 für die offenen Kaskaden-Ausgänge.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 13. Februar 2018 11:15

Und weiter geht es, Bilder vom Aufbau und Korrekturen !

Korrektur hier:
Patchkabel 4x für LNB-Eingänge + 1x für Netzteil + 2x Ausgänge + 1x vom Netzteil zum KAZ11

Ist natürlich Quatsch, wir kommen ja von außen mit Optik (optischem Kabel rein), daher fallen diese 4 Patchkabel die ich da oben geanannt hatte dafür natürlich weg !
Und auch wird kein 7-fach Erdungsblock benötigt, da reicht der 2-fach nur für die Ausgänge aus.


Sieht dann so aus wie in den Bildern aus der Anlage :1111
Dateianhänge
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (1).jpg
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (1)
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (2).jpg
JultecJOL0102-90A_Optik_JPS0502-16MN_optische-LNB-Versorgung_Ueberspannungsschutz_Potentialausgleich_Lochblechplatte_40x40 (2)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 13. Februar 2018 16:29

Schon soweit vorbereitet?
Jetzt habe ich ein Problem, die Familie möchte nun doch auf ASTRA 2E,F,G verzichten.
Das heist, alles nur auf ASTRA 19,2 auslegen, außer dem zweiten Glasfaserkabel,
falls doch irgendwann erweitert werden soll.

Ich wünsche einen schönen Urlaub.
Zuletzt geändert von tubaspieler am 13. Februar 2018 16:35, insgesamt 1-mal geändert.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 13. Februar 2018 16:35

Der Unterschied wäre dann nicht groß :1126

Der Multischalter wäre der gleiche wenn das vorbereitet werden soll und auch das optische Kabel sollte man gleich mit verlegen, wegfallen würde dann nur:

1. Multifeedhalterung (wenn die dann ran kommt muss Antenne eben neu ausgerichtet werden wieder)
2. zweites optisches LNB
3. zweites optisches Dämpfungsglied
4. 2x Jultec JFQ1 Schnellverbinder
5. ein JOL0102-90A (dessen Position am Multischalter-Eingang dann ersetzt wird mit 2x F-Endwiderstand DC-entkoppelt bis er zum Einsatz kommt)
6. der Kathrein EBC110 aussen für die Verteilung der Spannungsversorgung auf 2x optisches LNB
....
7. müsste die Programmierung der Receiver geändert werden da ja dann nur noch ein Satellit im Empfang ist, bzw. könnte man das auch gleich so belassen wie die Geräte jetzt programmiert sind da es nicht stört wenn der 2. Satellit mit ins Antennenmenu einprogrammiert wäre.


P.S. bin immer schnell, was ich jetzt schon vorbereite (in Phasen so ich die Zeit dazu habe) spare ich mir zu einem anderen Zeitpunkt. Und da ich eh versprochen hatte ein Bild vom Aufbau zu machen war das ja dann eh notwendig das ich das mal "zusammen schraube".
Bin jetzt noch ca. 30 Minuten da falls Fragen sein sollten ....
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 13. Februar 2018 16:39

Prima, dann passe ich den Warenkorb entsprechend an und schicke die Bestellung los.
Nochmals schönen Urlaub - Ski laufen? - Dann hoffentlich ohne Ski-Bruch.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 13. Februar 2018 16:43

tubaspieler hat geschrieben:Prima, dann passe ich den Warenkorb entsprechend an und schicke die Bestellung los.

Wenn sie bestellt haben bitte nicht gleich zahlen, ich schau dann lieber erstmal drüber und korrigiere ggf. noch Sachen .... ich habe auch im Urlaub sicher mal Zeit etwas zu machen !
Angepasst ist der Aufbau auch gleich, das ist keine große Sache da wieder was runter zu nehmen bzw. Sachen aus dem Paket raus zu holen - sind ja nur diese paar Teile wie o.g. !

tubaspieler hat geschrieben:Nochmals schönen Urlaub

Danke :thx

tubaspieler hat geschrieben:Ski laufen?

100% richtig :1147 Irgendwo bei Mayrhofen Ferienwohnung für 7 Personen mit Selbst-Verpflegung.
Aber nicht so wie das früher mal war, also rauf-runter-rauf-runter .... heute mit Kind ist man da mehr der "Skilehrer" ! Auch gehen noch Freunde mit 2 Kindern mit, da muss ich auch noch den "Skilehrer" machen wohl ("Skilehrer" = vorne raus fahren und einfach Pflug erst einmal 100% beibringen).

tubaspieler hat geschrieben:Dann hoffentlich ohne Ski-Bruch.

Seit Jahren keinen Sturz mehr, hoffe mal das bleibt so :1111

P.S. Hintertux-Gletscher, 30 Minuten von uns weg uns auch im Skipass mit drin .... -19 Grad aktuell ! Freitag schlechtes Wetter gemeldet ... manman, geht man einmal weg :1124
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 13. Februar 2018 16:53

Wegen mir müssen Sie im Urlaub nicht drüber schauen.
Dienst ist Dienst und Schnaps ist Schnaps oder auch Urlaub.
So eilig habe ich es nun auch nicht.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 13. Februar 2018 17:27

Schnaps ist Schnaps, und da werde ich wohl die nächsten Tage ein paar davon austesten :1137

Aber Arbeit ist Arbeit, und das mache ich ja heute noch ....

Von daher :thx für ihre Bestellung ! Ist alles schon fertig umgebaut/umgepackt, und steht schon im Auto ! Nur 2 Pakete werden erst morgen raus gehen, alles was zur Antenne gehört.

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot ihrer Bestellung
Bestellung User tubaspieler


Wünsche dann mal gutenempfang
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 26. Februar 2018 17:11

Die Antenne hängt an der Wand und ist ausgerichtet und das bei -5 Grad Celcius. Brrrrrrrr Kalt.
Die nächsten Tage wird dann das LNB gegen das optische LNB ausgetauscht.
Die Fibre-Kabel lege ich erstmal in Kabelkanal. Unterputz kommen die dann erst, wenn es etwas wärmer ist.

tubaspieler
postet ab und zu
Beiträge: 19
Registriert: 2. Februar 2018 09:27
Hat sich bedankt: 1 Mal

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon tubaspieler » 23. März 2018 13:35

So, nun habe ich das Koaxialkabel und das Glasfaserkabel im Keller.
Die Satelitenschüssel habe ich mit einem normalen LNB ausgerichtet.

Satfinder_Schwaiger_SF-Einrichtung-optisches-LNB


Wenn ich nun das nomale LNB gegen das Global Invacom optisches FibreMDU LNB 32-fach tausche, habe ich kein Bild am Fernseher.
Nun habe ich festgestellt, dass das Global Invacom optisches FibreMDU LNB 32-fach eine Spannungsversorgung nominal DC 12 V haben soll.
Auf dem vorinstalliertem Lochblech ist ein Netzteil mit 19 Volt Ausgangsspannung.
Kann das die Ursache sein oder was kann ich nun noch machen?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18408
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A

Ungelesener Beitragvon techno-com » 23. März 2018 13:44

Hallo zurück :freunde

tubaspieler hat geschrieben:Wenn ich nun das nomale LNB gegen das Global Invacom optisches FibreMDU LNB 32-fach tausche, habe ich kein Bild am Fernseher.

Was ist wenn sie direkt am Multischalter-Ausgang testen, also ohne das was alles dahinter folgt ? Das wäre der erste Test dann erst einmal.
Und den Receiver immer auf Unicable EN50494 bzw. JESS EN50607 (also nur auf einen der "Einkabel-Standards") einstellen, richtig einstellen !
Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver
Der Legacy-Modus (Standard "Universal LNB" Modus) geht im Breitband-Modus nicht.

tubaspieler hat geschrieben:Nun habe ich festgestellt, dass das Global Invacom optisches FibreMDU LNB 32-fach eine Spannungsversorgung nominal DC 12 V haben soll.
Auf dem vorinstalliertem Lochblech ist ein Netzteil mit 19 Volt Ausgangsspannung.
Kann das die Ursache sein oder was kann ich nun noch machen?

Nein, das kann nicht die Ursache sein. Haben sie mal am Stromversorgungs-Kabel draußen gemessen ob da auch Spannung ankommt ?

Hinweis: die optischen Stecker (vom "optischen Kabel" haben eine Nase an der Seite die in die Nut vom Gegenstück rein kommen, ist das 100% so gemacht ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
