Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon techno-com » 1. März 2019 08:55

Per Email erhalten, aber guter Beitrag der hier sicher vielen hilft:

Sehr geehrte Damen und Herren,

können Sie mir bitte ein Angebot erstellen für meine neue SAT-Anlage in meinem neu gebautem Einfamilienhaus.

Vorhandener Ist-Zustand:
-TechniSat SATMAN 850 Plus mit UNYSAT Quattro LNB mittels Masthalter auf dem Dach montiert.
-4x PROTEC PKO-100 Klasse A > 100db Koaxkabel bis in den Technikraum im Keller verlegt.
-8 Antennendosen im ganzen Haus verteilt (2x Keller; 3x Erdgeschoss; 3x Obergeschoss) + 8x PROTEC PKO-100 Klasse A > 100db Koaxkabel bis in den Technikraum im Keller verlegt.
geplant ist die Verwendung der Jultec JAD307TRS Antennendose (ist aber noch änderbar, da noch nicht vorhanden und eingebaut)
-Weiterhin besitze ich einen Kathrein EXIP 418 Sat>IP-Server der mit an die Anlage angeschlossen werden soll.
-Als Router benutze ich eine 1&1 HomeServer Speed AVM FRITZ!Box 7560

Meine geplante Anlange sieht folgendermaßen aus:
-8x Jultec JAD307TRS Antennendosen für Unicable
-Jultec JPS0504-8M Unicable-Multischalter
-Jultec Netzteil JNT19-2000
-Erdungsblock für 9 Anschlüsse mit F-Anschluss-Technik mit 9x Überspannungsschutz (ERDUNG9_mit)
-1x F-Endwiderstand DC-entkoppelt (SAT-DS80) für den nicht genutzten CATV-Eingang
-4x KATHREIN EBC110 ohne Diodenentkopplung 2-fach Verteiler (zwischen JPS0504-8M und JAD307TRS)
-alles verkabelt und verbaut auf einer passenden Lochblechplatte.

Ich bin kein Fachmann und habe mir die einzelnen Komponenten auf Grund der Einträge im Forum bei www.satanlagenforum.de rausgesucht.
Ist das so OK oder sollte ich irgendetwas anders machen?

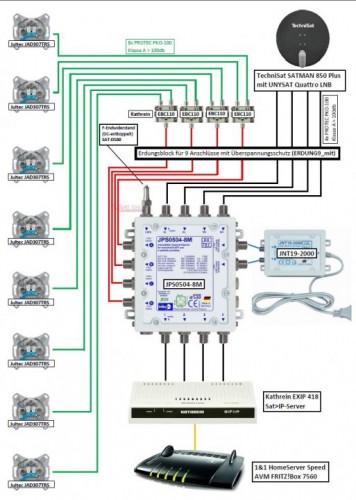

Ich habe auch ein grafisches Schema der geplanten Anlage erstellt, welches ich Ihnen als Anlage angefügt habe.

Bei Rückfragen kontaktieren Sie mich bitte umgehend.
Dateianhänge

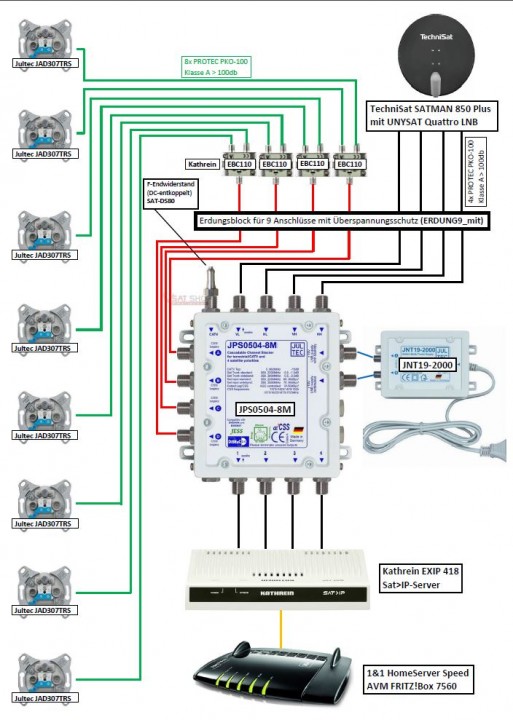

JultecJPS0504-8M_8-Straenge_Sat-over-IP-Anbindung-Einspeisung
JultecJPS0504-8M_8-Straenge_Sat-over-IP-Anbindung-Einspeisung.pdf
JultecJPS0504-8M_8-Straenge_Sat-over-IP-Anbindung-Einspeisung
(278.74 KiB) 40-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:

Benutzeravatar
techno-com
Site Admin
Beiträge: 18940
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 376 Mal
Danksagung erhalten: 462 Mal
Kontaktdaten:

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon techno-com » 1. März 2019 08:57

Hallo ….

Das sieht für den Anfang ganz gut aus, aber noch viele Fehler/Fragen !

1. Warum ein JPS0504-8M + Netzteil und dann alle 4 Ausgänge aufsplitten in je 2 Abgänge .. ich schlage ganz einfach einen JRS0508-4M vor .. Der hätte direkt 8 Ausgänge und wäre voll receivergespeist (es wird also kein Netzteil benötigt)
2. Wenn mit Netzteil dann reicht ein Kabel an den oberen Eingang rechts aus .. an den Stand-By Eingang vom Multischalter… sie haben beide Strom-Eingänge in ihrer Zeichnung angeschlossen
3. Potentialausgleich muss erst einmal MAST-nah durchgeführt werden, also 4er Potentialausgleichsschiene direkt nach dem Eintritt der Kabel ins Haus und dann noch einmal rund um den Multischalter … dort reicht bei ihnen aber dann ein 9-fach Erdungsblock NICHT aus da ALLE Kabel die NACH den Verteiler kommen darüber geführt werden müssen … 4 Kabel vom Quattro-LNB kommen + 8 gehen = 13er Erdungsblock
4. Brauchen sie keine 9x Überspannungsschutz … diese kommen auf den Mast-nahen Potentialausgleich nur 4x drauf für die Kabel vom Quattro-LNB kommend
5. Benötigen sie Außer der Lochblechplatte für den Voraufbau (hier die 60x40cm Platte das Platz bleibt für den Kathrein EXIP) noch dort die Patchkabel … ne nach Aufbau / gewähltem Multischalter .. im Beispiel vom JRS0508-4M wie von mir vorgeschlagen (der spart das Netzteil ein und die 4x Verteiler + extra Patchkabel die hier mehr notwendig würden) wären das dann :
4x Patchkabel 30cm (für die Eingänge)
8x Patchkabel 50cm (für die Ausgänge)
4x Patchkabel 30/50cm für die Kaskadenausgänge zum Kathrein EXIP

Ansonsten sieht das gut aus ….
Cabelcon Self-Install Stecker oder Cabelcon QM-Stecker fehlen ….

Ihr Kabel, das „Protec“, ist übrigens technischer Müll…. Aber teuer !
Das ist ein StaKu-Kabel (Stahl-Kupfer) und kein Voll-Kupfer Kabel ….
Beschreibung
3fach geschirmtes Koaxialkabel für die SAT- und BK-Empfangstechnik, digitaltauglich, UV-, wasser-, temperatur und alterungsbeständig nach DIN 57887, degressive Metereinteilung, physikalisch geschäumtes Dielektrikum, Innenleiter: StCu-Draht, Schirmung: Alufolie und Al-Geflecht

Und UV-beständig ist das Kabel auch nur bedingt, UV-beständige Koaxkabel (wirkliche) sind immer schwarz.

Das war hier ggf. fehlt in der Planung (UV-beständige Koaxkabel, passende Stecker, Mast-naher Potentialausgleich) wird alles im gerade laufenden Beitrag unter Kontrolle Warenkorb Sat Anlage für EFH sehr gut erklärt und verlinkt.


Was das dann alles kostet können sie ersehen indem sie das alles in den Warenkorb im Shop legen, der rechnet ihnen alles aus … wenn sie da etwas bestellen bitte nicht gleich zahlen , warten sie ab bis ich die Bestellung dann hier abgerufen habe und einen Blick darüber geworfen habe … dann am besten anrufen und wir sprechend das kurz durch. Änderungen kann ich dann hier manuell vornehmen ..

Achtung ! Von Montag bis incl. Mittwoch in Urlaub …. Also nächste Woche !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

dani0815
Neuling
Beiträge: 3
Registriert: 2. März 2019 11:13

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon dani0815 » 2. März 2019 11:45

Hallo,

erstmal vielen vielen Dank für das tolle Forum hier und den super Support!!! :thx

Es geht in dem Beitrag um meine geplante SAT-Anlage. Also ich habe die Anfrage gestellt.

Ich habe ihre Hinweise bzgl des JRS0508-4M nun berücksichtigt und die Anlage dementsprechend umgeplant und auch den Blitzschutz mit eingetragen.

konkret ist nun geplant:
8x Jultec JAD307TRS Antennendosen für Unicable
1x Jultec JRS0508-4M Unicable-Multischalter
1x Potentialausgleichschiene für 4 Anschlüsse mit F-Anschluss-Technik (mit 4x Überspannungsschutz) (ERDUNG4_mit)
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC) (ERDUNG13)
3x F-Endwiderstand DC-entkoppelt (SAT-DS80) für den nicht genutzten CATV-Eingang + 2x Strom
1x Lochblechplatte 60x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung) ODER Doch vielleicht ein Schrank? :1145
1x 20m Ören HD 103 PE (1,0/4,6) Koaxkabel (Voll-Kupfer / UV-beständig schwarz für Außeneinsatz)
30x Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)
1x F-Kompressionszange Schwaiger
1x Koaxkabel Abisolierwerkzeug rund (klein)
4x F-F Quick Patchkabel 30cm (für die Eingänge)
8x F-F Quick Patchkabel 50cm (für die Ausgänge)
4x F-F Quick Patchkabel 50cm (für die Kaskadenausgänge zum Kathrein EXIP 418)
10m Potentialausgleichskabel H07V-U 1x4mm² (grün/gelb - massiver Innenleiter)

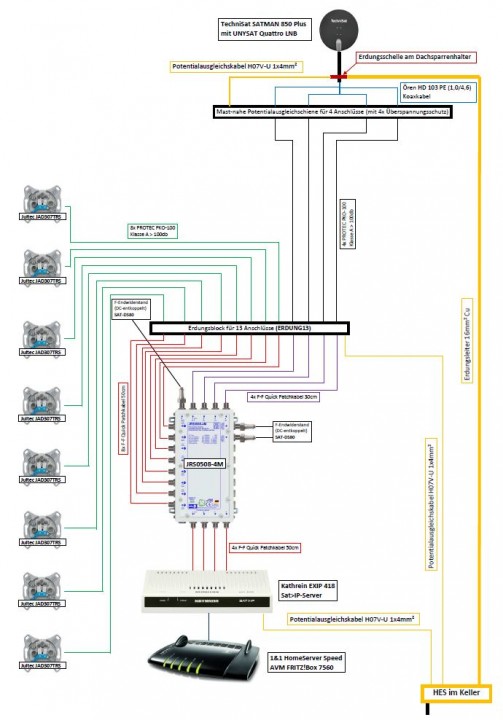

JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung.JPG
JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung

Passt das jetz so (auch der Blitzschutz)?

VG und vielen Dank
Daniel
Dateianhänge
SAT-Anlage-Aufbau_V2.pdf
Jultec JRS0508-4M Planung Satanlagen Unicable und Sat>IP
(504.59 KiB) 10-mal heruntergeladen

Benutzeravatar
techno-com
Site Admin
Beiträge: 18940
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 376 Mal
Danksagung erhalten: 462 Mal
Kontaktdaten:

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon techno-com » 2. März 2019 12:03

dani0815 hat geschrieben:Hallo,

Hallo zurück und jetzt auch herlich-willkommen direkt im Forum.

dani0815 hat geschrieben:Es geht in dem Beitrag um meine geplante SAT-Anlage. Also ich habe die Anfrage gestellt.

Ist immer einfacher über das Forum, hier kann man verlinken und z.B. Bilder direkt einstellen :superman:
Auch bleibt es hier erhalten für die Zukunft, wird sicherlich vielen anderen so auch helfen (gerade bei so einer jetzt doch sehr guten Planung)

dani0815 hat geschrieben:Ich habe ihre Hinweise bzgl des JRS0508-4M nun berücksichtigt und die Anlage dementsprechend umgeplant und auch den Blitzschutz mit eingetragen.
dani0815 hat geschrieben:10m Potentialausgleichskabel H07V-U 1x4mm² (grün/gelb - massiver Innenleiter)
dani0815 hat geschrieben:Passt das jetz so (auch der Blitzschutz)?

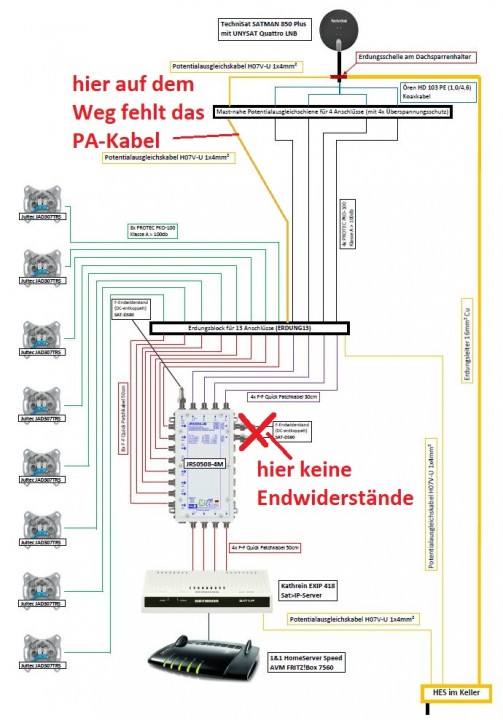

Da habe ich eigentlich nur einen Fehler gefunden, es fehlt das PA-Kabel parallel zu den Koaxkabeln vom Quattro-LNB kommend runter bis zum Multischalter-Aufbau.... das muss da mit rein. In der Zeichnung in der Anlage eingezeichnet und gekennzeichnet.

dani0815 hat geschrieben:3x F-Endwiderstand DC-entkoppelt (SAT-DS80) für den nicht genutzten CATV-Eingang + 2x Strom

2x auf "Strom" => nein ! Auch das in der Zeichnung mit markiert.

dani0815 hat geschrieben:1x Lochblechplatte 60x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung) ODER Doch vielleicht ein Schrank?

Ob Lochblech oder Schrank, unterliegt ihren Wünschen.

dani0815 hat geschrieben:1x Koaxkabel Abisolierwerkzeug rund (klein)

Nein ... das ist "Spielzeug" :1131
Richtig => Cabelcon Cable Stripper RG6/59 (Abisolierwerkzeug für Self-Install Stecker)
Mehr Infos und Anleitung für die Montage => Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker

dani0815 hat geschrieben:erstmal vielen vielen Dank für das tolle Forum hier und den super Support!!!

Wäre nett das auch öffentlich zu schreiben wenn sie am Ende zufrieden waren, gerade Google ist da sehr wichtig immer .....
techno-com hat geschrieben:Google-Places Bewertungen/Rezensionen
.. und/oder bei Shopauskunft.de



.. und jetzt bin ich weg ! Ferien hier bei uns, Sonntag bis incl. Mittwoch mit dem "Kleinen" (jetzt doch schon bald 10 und eine Riese), Frau und vielen anderen Familien (viele viele Kinder) Ski fahren ....
Dateianhänge
JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung_Edit1.pdf
JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung_Edit1
(81.09 KiB) 6-mal heruntergeladen
JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung_Edit1.jpg
JultecJRS0508-4M_UnicableEN50494_Multischalter_Satanlagen-Planung-mit-Sat-over-IP-Versorgung_Edit1
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

dani0815
Neuling
Beiträge: 3
Registriert: 2. März 2019 11:13

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon dani0815 » 2. März 2019 12:21

Da habe ich eigentlich nur einen Fehler gefunden, es fehlt das PA-Kabel parallel zu den Koaxkabeln vom Quattro-LNB kommend runter bis zum Multischalter-Aufbau.... das muss da mit rein. In der Zeichnung in der Anlage eingezeichnet und gekennzeichnet.
2x auf "Strom" => nein ! Auch das in der Zeichnung mit markiert.

irgendwie kann ich die Anlage nicht finden, oder bin ich blind?
Hat aber auch bis nach ihrem Urlub Zeit

Schönen Urlaub

Benutzeravatar
techno-com
Site Admin
Beiträge: 18940
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 376 Mal
Danksagung erhalten: 462 Mal
Kontaktdaten:

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon techno-com » 2. März 2019 12:25

dani0815 hat geschrieben:irgendwie kann ich die Anlage nicht finden, oder bin ich blind?

Naja, ich hatte es vergessen hochzuladen :1162 Ist aber jetzt online im Beitrag zuvor hinzugefügt.

dani0815 hat geschrieben:Hat aber auch bis nach ihrem Urlub Zeit

Bin noch da, warte noch auf ein wichtiges DHL-Paket und die Abholung der fertigen Pakete die heute noch raus müssen .... DHL - DauertHaltLänger :1128

dani0815 hat geschrieben:Schönen Urlaub

:thx
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

dani0815
Neuling
Beiträge: 3
Registriert: 2. März 2019 11:13

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon dani0815 » 2. März 2019 12:30

dieses PA Kabel gibt es bei mir nicht!!!
da ist nur das dicke 16mm² Erdungskabel vom Dach mit den Koaxkabeln bis in den Keller verlegt und dort an die HES angeschlossen.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18940
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 376 Mal
Danksagung erhalten: 462 Mal
Kontaktdaten:

Re: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP

Ungelesener Beitragvon techno-com » 2. März 2019 13:44

dani0815 hat geschrieben:dieses PA Kabel gibt es bei mir nicht!!!

Was vergessen wurde entbehrt aber nicht dem was da hin MUSS !

dani0815 hat geschrieben:.. da ist nur das dicke 16mm² Erdungskabel vom Dach mit den Koaxkabeln bis in den Keller verlegt und dort an die HES angeschlossen.

Und das Erdungskabel darf NICHT parallel zu anderen Kabeln verlegt werden, da ist der „Trennungsabstand“ einzuhalten.
Sie können aber das 16mm das dort falsch verlegt wurde für den PA nahmen statt dem 4mm Kabel. Und das 16mm richtig verlegen lassen, für mehr siehe auch in meiner Fußnote!

P.S. Siehe auch in einem anderen Forum gerade parallel ->
https://forum.digitalfernsehen.de/threads/satanlage-richtig-erden.207741/page-262#post-8514307
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
