Kathrein KAZ11 Überspannungsschutz 5-3000 MHz (SPD2)

Ungelesener Beitragvon techno-com » 19. September 2015 10:01

Kathrein KAZ11 Überspannungsschutz 5-3000 MHz (SPD2 Überspannungsableiter)
Shoplink

Der Kathrein KAZ 11 Überspannungsschutz wurde speziell zum Schutz der Systemkomponenten in Antennen-Empfangs- und -Verteilanlagen gegen transiente Überspannungen entwickelt. Der Überspannungsschutz reduziert Überspannungen zwischen Innen- und Außenleiter auf ungefährliche Werte

Merkmale
- Zum Schutz der Systemkomponenten in Antennen-Empfangs- und -Verteilanlagen gegen transiente Überspannungen
- Feinschutz, möglichst nahe am zu schützenden Objekt installieren
- Reduziert Überspannungen zwischen Innen- und Außenleiter auf ungefährliche Werte
- Für Sat-, BK- und terrestrische Empfangs- und Verteilanlagen
- Durchlass für 22-kHz- und DiSEqCTM-Signale
- Erfüllt Anforderungen gemäß EN 61643-21
- Impedanz: 75 Ohm
- Für die Innenmontage

Erklärung/Anleitung zur Erdung (Blitzschutz + Potentialausgleich) siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Dateianhänge

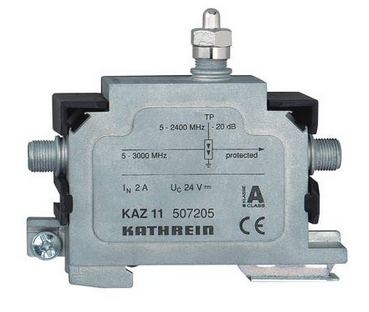

Kathrein KAZ11 Überspannungsschutz

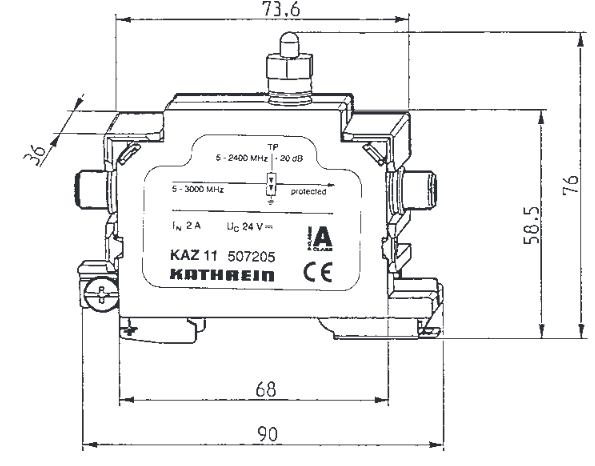

Kathrein KAZ11 Überspannungsschutz Abmessungen

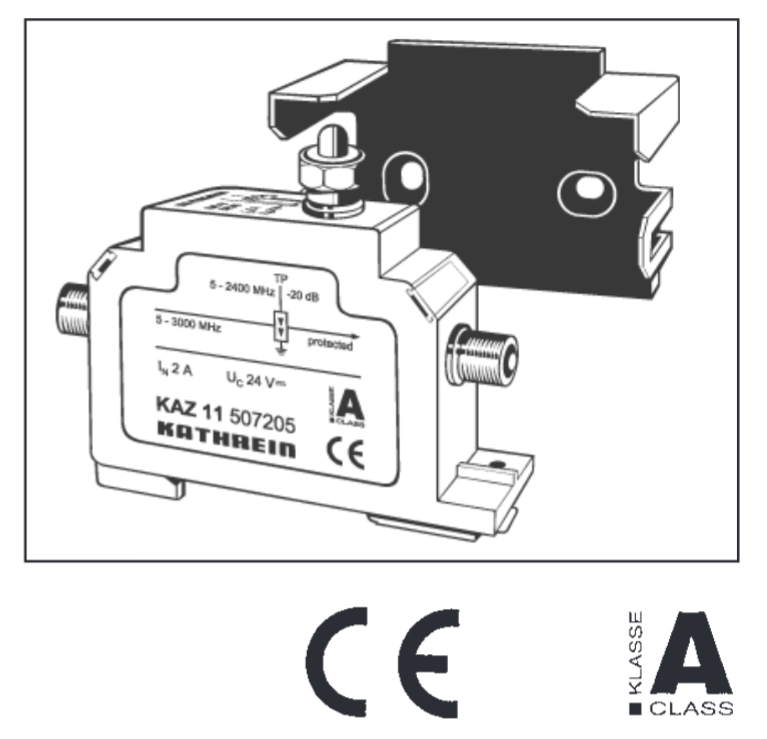

Kathrein KAZ11 Überspannungsschutz Befestigung

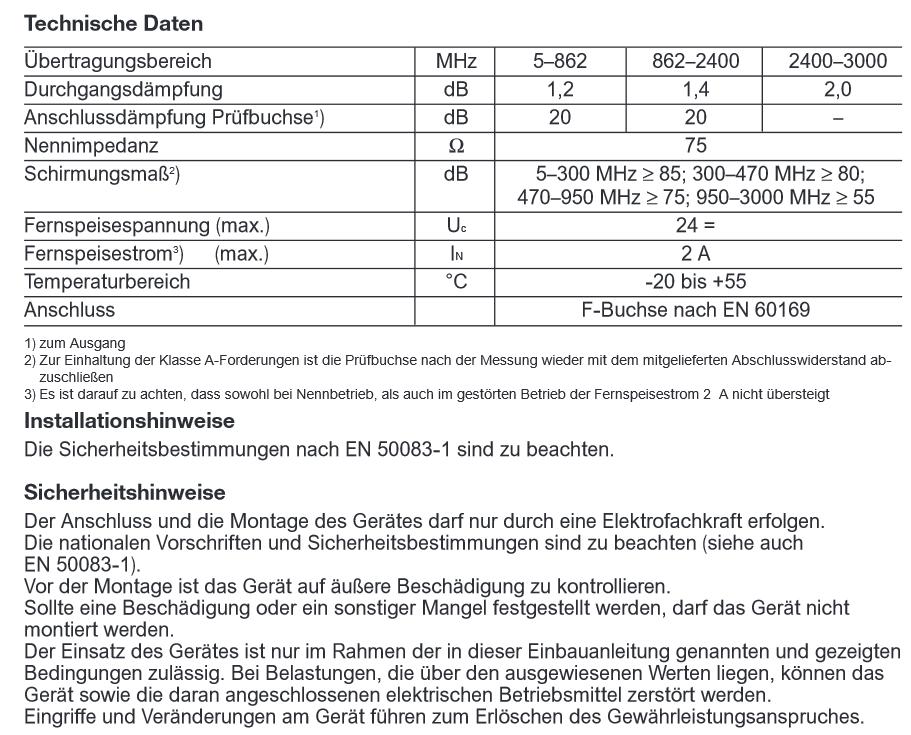

Kathrein KAZ11 Überspannungsschutz technische Daten

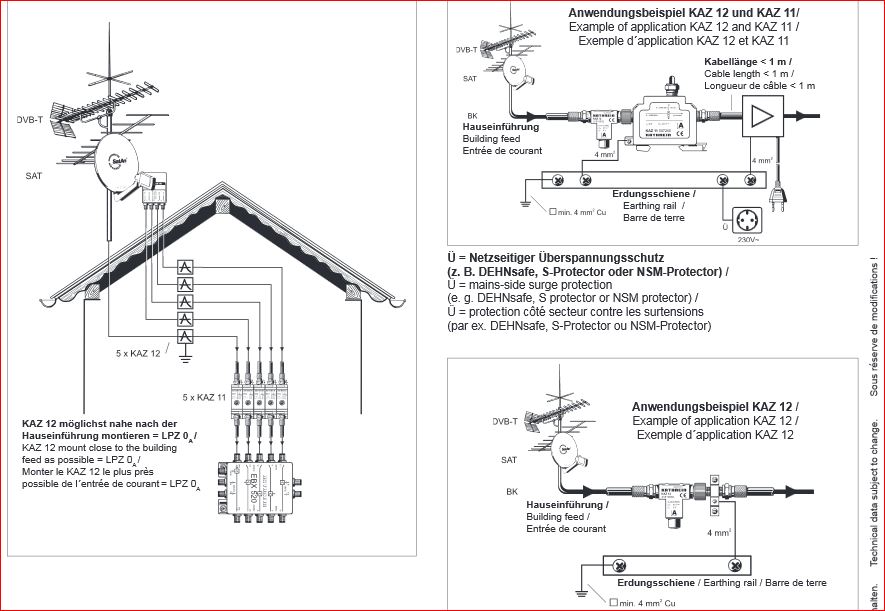

Kathrein KAZ11 + KAZ12 Überspannungsschutz Anwendungsbeispiel
Kathrein-KAZ11_technische-Daten_9362378b.pdf
Kathrein KAZ11 PDF (deutsch)
(949.94 KiB) 109-mal heruntergeladen

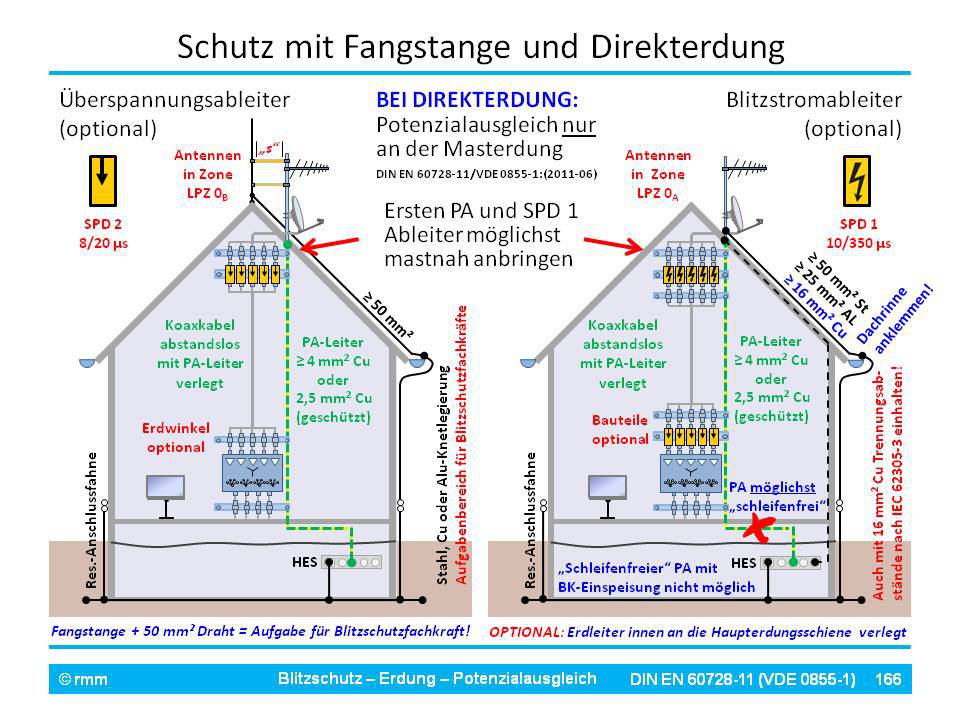

Kathrein KAZ11 in Anwendung bei Erdung ohne Blitzschutzanlage (Direkterdung + Fangstange) -- Foto von RMM Multimedia

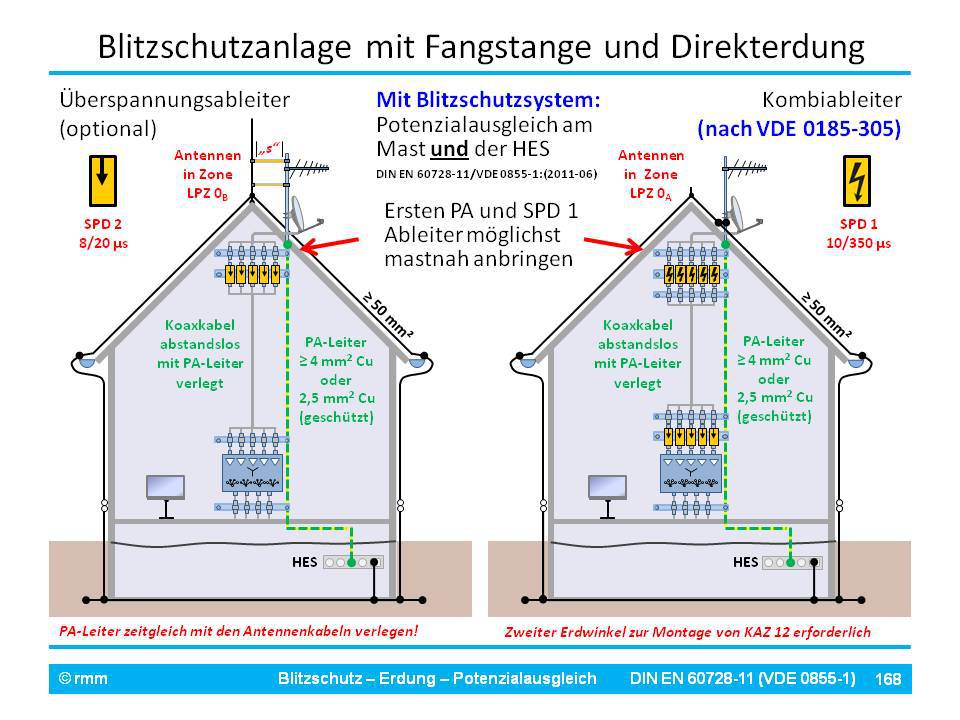

Kathrein KAZ11 in Anwendung bei Erdung mit Blitzschutzanlage (Direkterdung + Fangstange) -- Foto von RMM Multimedia
