Multifeedhalterung INVERTO MultiConnect

Ungelesener Beitragvon techno-com » 9. Dezember 2008 16:38

NEUHEIT

Neu von Inverto gibt es bei uns das Black MultiConnect System. Vorbei ist die Fummelei bei Multifeed-Installationen - alle Komponenten passen exakt zusammen und lassen sich ohne weiteres Werkzeug montieren.

Die LNBs der neue MultiConnect Serie mit ultraschmalen Feedköpfen werden mit je einer Rändelschraube am formschönen Multifeed-Halter befestigt und mit den beiliegenden Kabeln und 4/1 DiSEqC-Schaltern verbunden. Diese komplette Multifeed-Einheit wird in den originalen Feedhalter des vorhandenen Spiegels montiert - fertig.

Bis zu 4 der wetterfesten DiSEqC-Schalter lassen sich am Halter anklipsen, somit steht auch einer Montage von Twin oder Quad LNBs nichts im Wege. Die LNBs lassen sich stufenlos drehen und verschieben, die Schiene hat zusätzlich Markierungen im 2° bzw. 3° Abstand (für 80 bzw. 60cm Spiegel). Es kann ein Gesamtwinkel von 22° bzw. 30° abgedeckt werden (80 bzw. 60cm Spiegel). Die Schiene bietet Platz für bis zu 5 Twin/Quad LNBs oder 7 Single LNBs.

Für alle Antennen- Feedarme (wird einfach über den orig. LNB- Halter der Antenne befestigt, passt so an jede Antenne) !!

"INVERTO Black MultiConnect Basis Set IDLB-SET01-MULTI-STP Multifeedhalterung" bestehend aus:
- Multifeed System-Halter
- 2 DiSEqC-Schalter 4/1
- 4 Kabelsätze 1fach
- 4 Kabelsätze 2fach
(Diese 3 Teile reichen bis max. Twin-LNBs ! Bei Quad-LNBs wird die Erweiterung "System Expansions-Kit BMC 2" benötigt)
- Abstandhalter für Single-, Twin-, Quattro- oder Quad- LNBs
- Rändelschrauben, LNB-Adapter 23/40 mm

"MultiConnect System Expansions-Kit BMC 2" Erweiterung für Quad LNBs, bestehend aus:
- LNB- Halterungen
- 4 x 4 LNB-Koaxkabel
- 2 DiSEqC- Schalter 4/1

"INVERTO Black MultiConnect Starter Kit IDLB-SET03-MULTI-8TP Multifeedhalterung" bestehend aus
- Multifeed System-Halter
- Abstandhalter für Single-, Twin-, Quattro- oder Quad- LNBs
- Rändelschrauben, LNB-Adapter 23/40 mm

Es passen NUR die "Inverto MultiConnect LNBs" an diese Halterung !

Technische Daten der LNBs
* Rauschmaß: 0,2dB (typ)
* 23mm Feed
* incl. 40mm Distanzring
* HDTV tauglich (DVB-S2 Compilant)
* die schmale Bauform ermöglicht den Empfang von Satelliten bis zu 3° Abstand
* 3 Jahre Garantie
* incl. aufsteckbarer Wetterschutz

IDLB-SINL20 Multi-OPP, Single LNB 23mm Slim Feed, 0.2dB
IDLB-TWNL20 Multi-OPP, Twin LNB 23mm Slim Feed, 0.2dB
IDLB-QUTL20 Multi-OPP, Quatro LNB 23mm Slim Feed, 0.2dB
IDLB-QUDL20 Multi-OPP, Quad LNB 23mm Slim Feed, 0.2dB

Mehr Infos auch unter http://www.inverto.tv/products/index.php?section=3 und unter http://www.inverto.tv/guide/?p=9
Dateianhänge

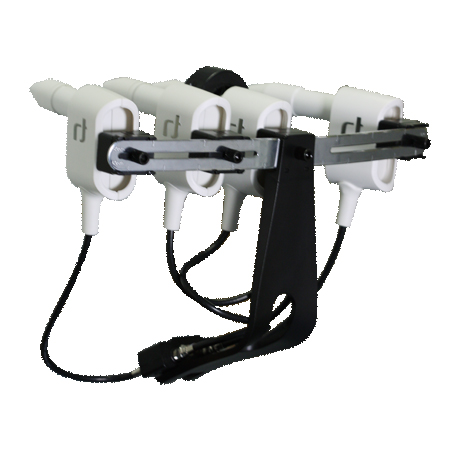

Multifeedhalterung "INVERTO Black MultiConnect Basis Set IDLB-SET01-MULTI-STP Multifeedhalterung" vorne
Multifeedhalterung "INVERTO Black MultiConnect Basis Set IDLB-SET01-MULTI-STP Multifeedhalterung" hinten
LNB mit 40mm Feed / dieses wird an die orig. Halterung der Antenne montiert

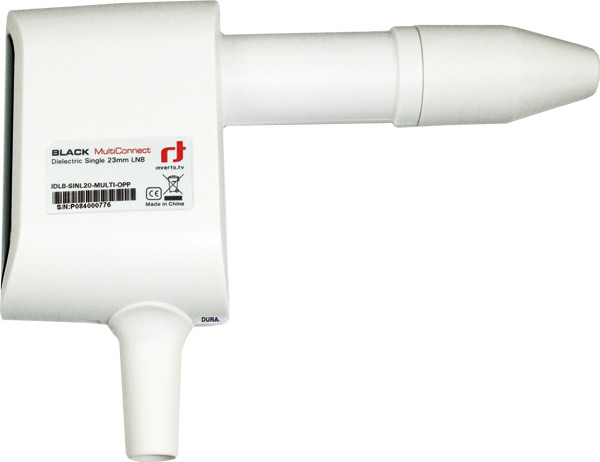

Inverto Black MultiConnect Single LNB

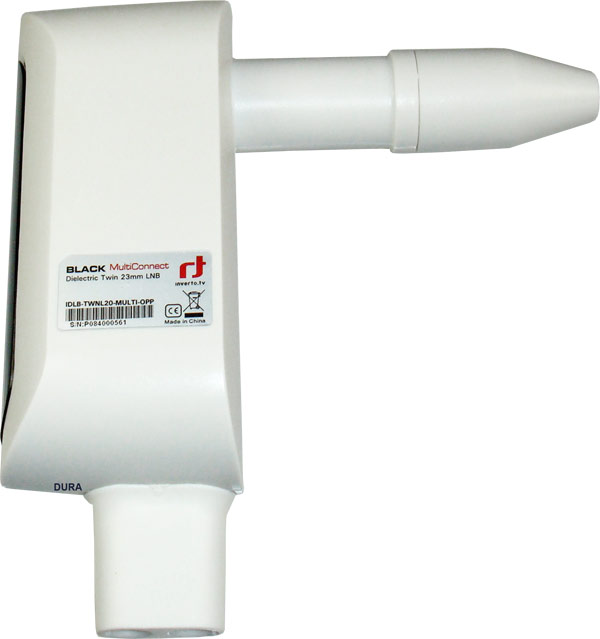

Inverto Black MultiConnect Twin LNB
Inverto Black MultiConnect Quattro LNB

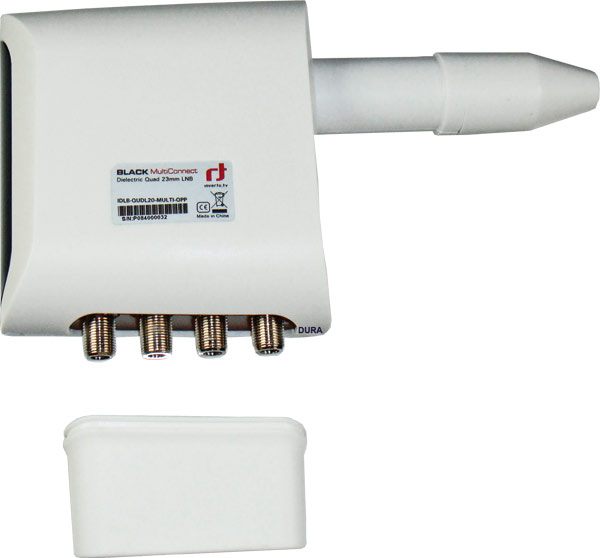

Inverto Black MultiConnect Quad LNB

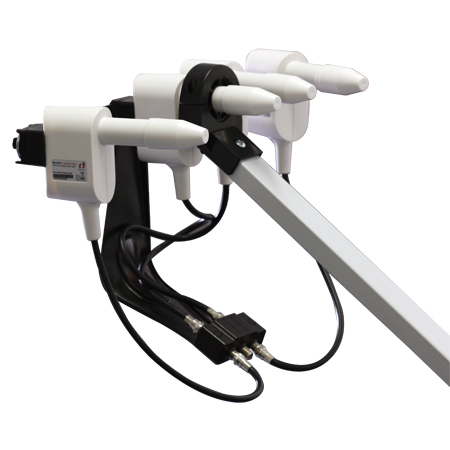

Installationsbeispiel (Abbildung)
"INVERTO Black MultiConnect Basis Set IDLB-SET01-MULTI-STP Multifeedhalterung"
"INVERTO Black MultiConnect Starter Kit IDLB-SET03-MULTI-8TP Multifeedhalterung"

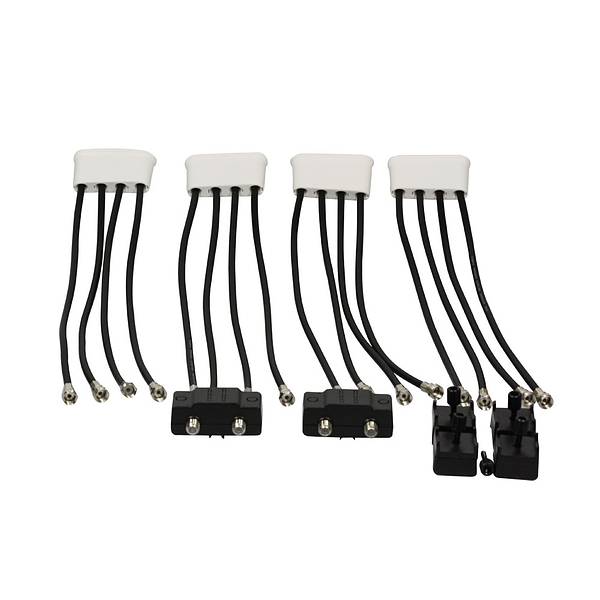

"INVERTO MultiConnect System Expansions-Kit BMC 2" (mit 5 LNB- Haltern, hier nur 3 montiert !)


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18532
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Neue Bauform für Multifeedhalterung INVERTO MultiConnect

Ungelesener Beitragvon techno-com » 13. Juli 2015 11:10

Neue Bauform für Multifeedhalterung INVERTO MultiConnect
Dateianhänge

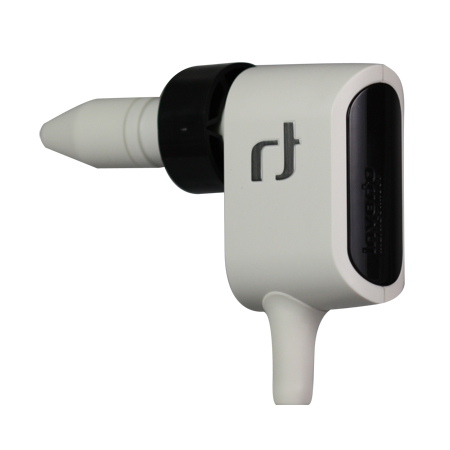

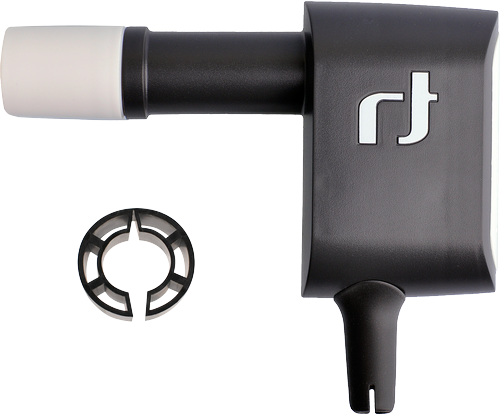

Inverto MultiConnect Single LNB (neue Bauform)

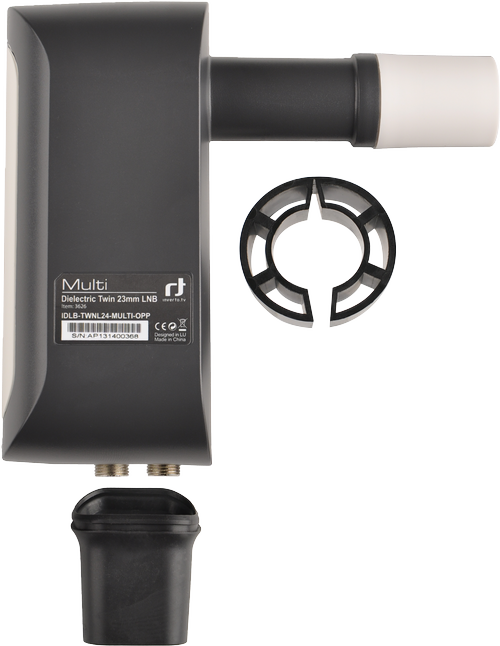

Inverto MultiConnect Twin LNB (neue Bauform)
Inverto MultiConnect Quattro LNB (neue Bauform)

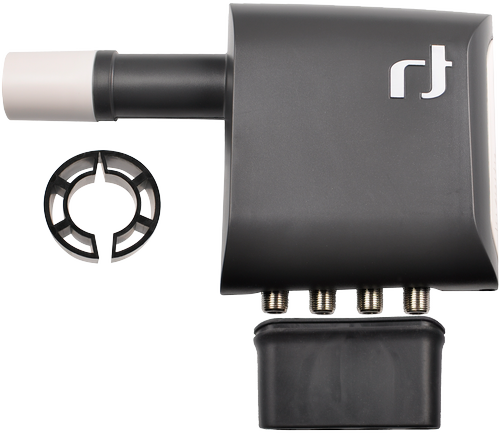

Inverto MultiConnect Quad LNB (neue Bauform)
