Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + optisches N-Anschlusskabel + ..)

Ungelesener Beitragvon techno-com » 30. Januar 2019 12:05

Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + 2m optisches N-Anschlusskabel + Netzteil OPM-LNB Power Supply)
Shoplink

LNB/Wandler-Set, bestehend aus OPM-LNB 100 und OPM-CON

Polytron OPM-LNB 100 KitSet-Beispiel.jpg
Polytron OPM-LNB 100 KitSet-Beispiel


Das Empfangsset OPM-LNB 100 Set dient dem Empfang von 4 SAT-Ebenen und der Wandlung in ein optisches Signal, welches an 2 Ausgängen zur Verfügung steht.

Optische Ausgangsleistung 2x 7dBm

OPM-LNB 100 Kit

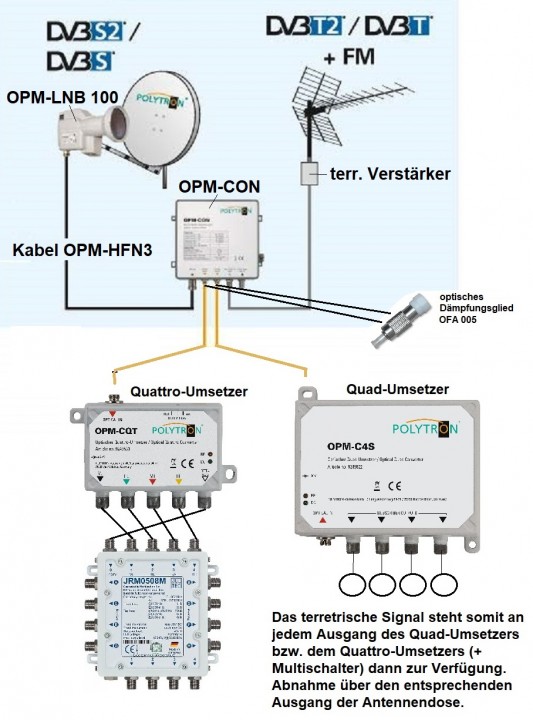

Ist die Aufteilung auf 64 optische Endpunkte nicht ausreichend, findet das OPM-LNB 100 Kit Anwendung. Hierbei wird das HF-Signal des OPM-LNB 100 über den aktiven Verteiler OPM-AS 04 auf bis zu vier elektrisch/optische Wandler OPM-CON verteilt, wobei den Wandlern parallel terrestrische Signale zugeführt werden können. Die Wandler verfügen über jeweils 2 optische Ausgänge mit einer Leistung von 7 dBm, so dass 8 optische Verteilnetze mit insgesamt 256 optischen Endpunkten realisiert werden können.

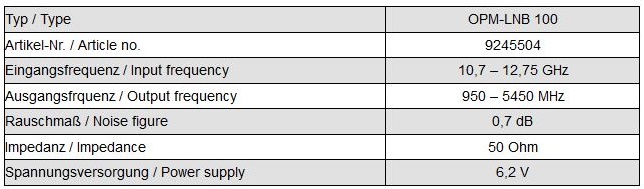

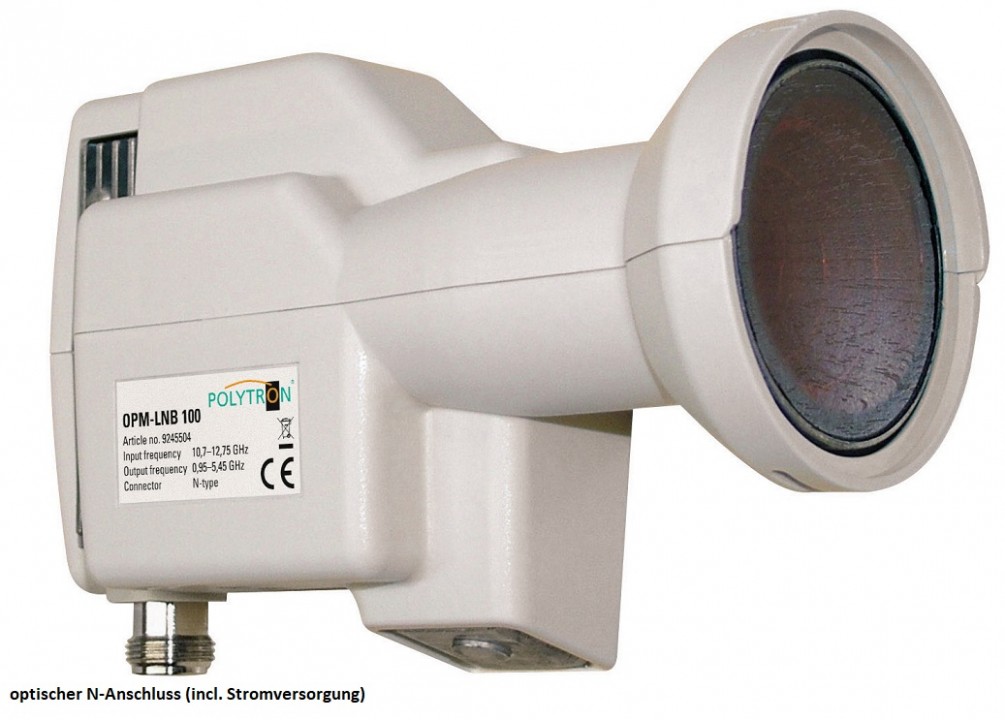

N-Typ LNB OPM-LNB 100
Das N-Typ OPM-LNB 100 besitzt einen HF-Ausgang, an dessen N-Anschluss vier SAT-Ebenen anliegen.
Die Speisung des LNBs erfolgt über den angeschlossenen Wandler.
- Verwendung mit OPM-CON
- LNB-Speisung über N-Typ HF-Kabel

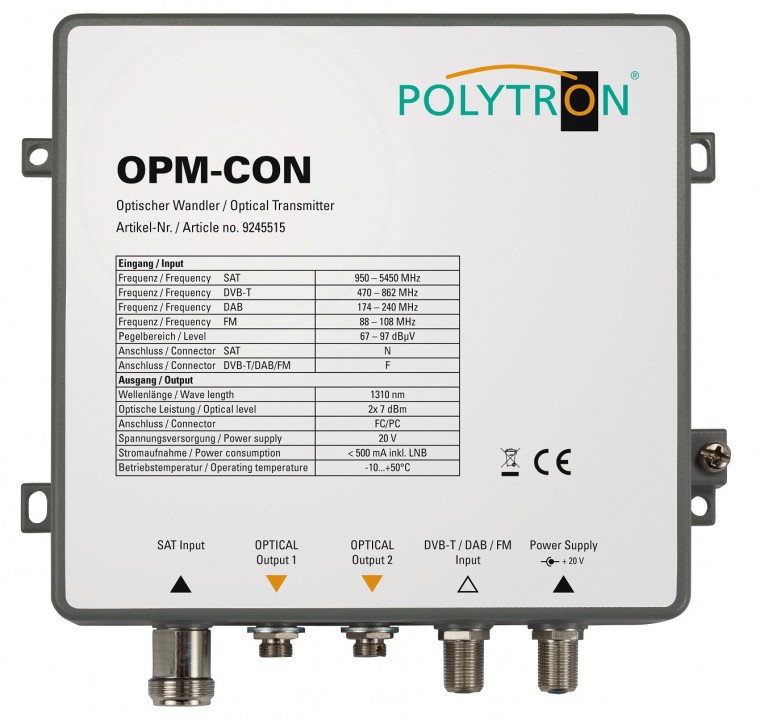

Elektrisch- / optischer Wandler OPM-CON

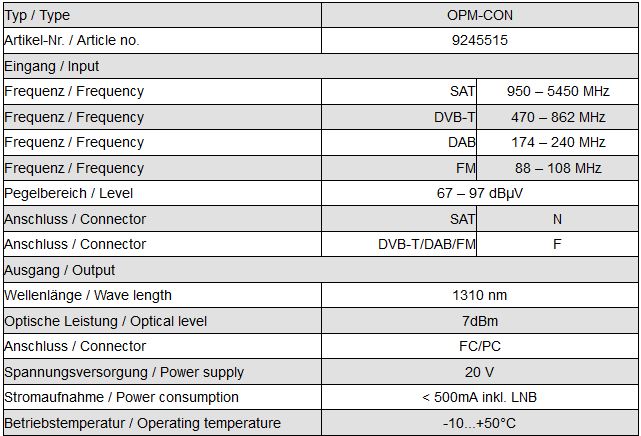

Der elektrisch / optische Wandler OPM-CON wandelt die eingehenden SAT-Frequen­zen im Bereich 950-5450 MHz in optische Signale mit einer Wellenlänge von 1310nm. Über den terrestrischen Ein­gang lässt sich DVB-T, DAB und UKW zusätzlich in das Verteilnetz einspeisen.
Der OPM-CON verfügt über zwei unabhängige optische Aus­gänge mit jeweils 7 dBm Leistung.
- wandelt HF-Signale des OPM-LNB 100 in optische Signale
- LNB-Speisung über N-Typ HF-Kabel

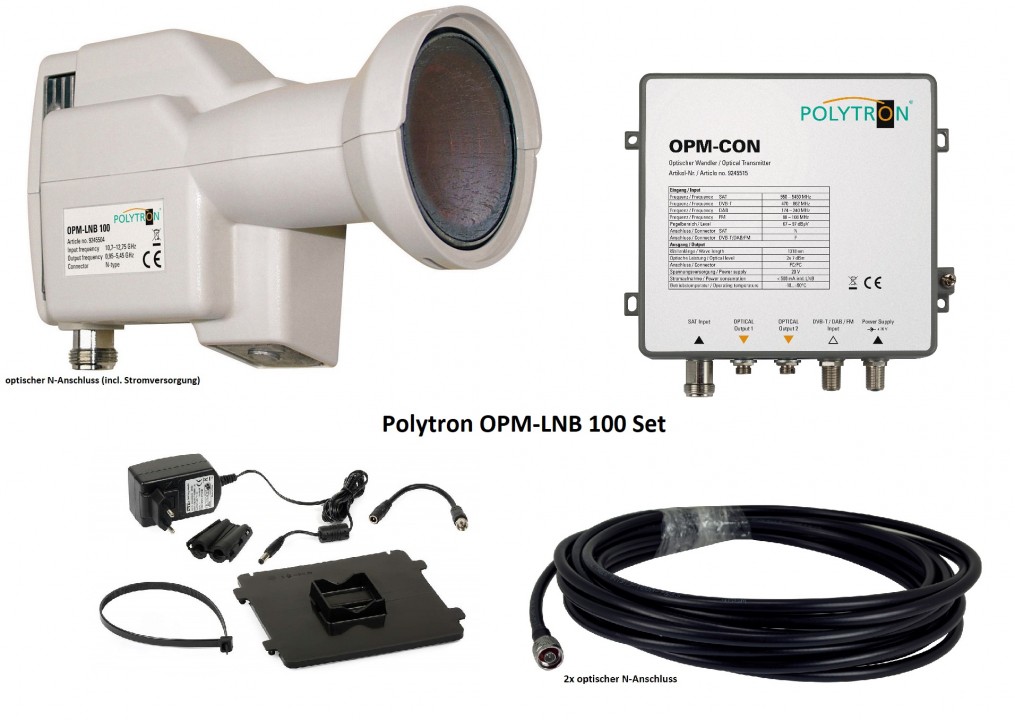

Lieferumfang:
LNB OPM-LNB 100
Wandler OPM-CON

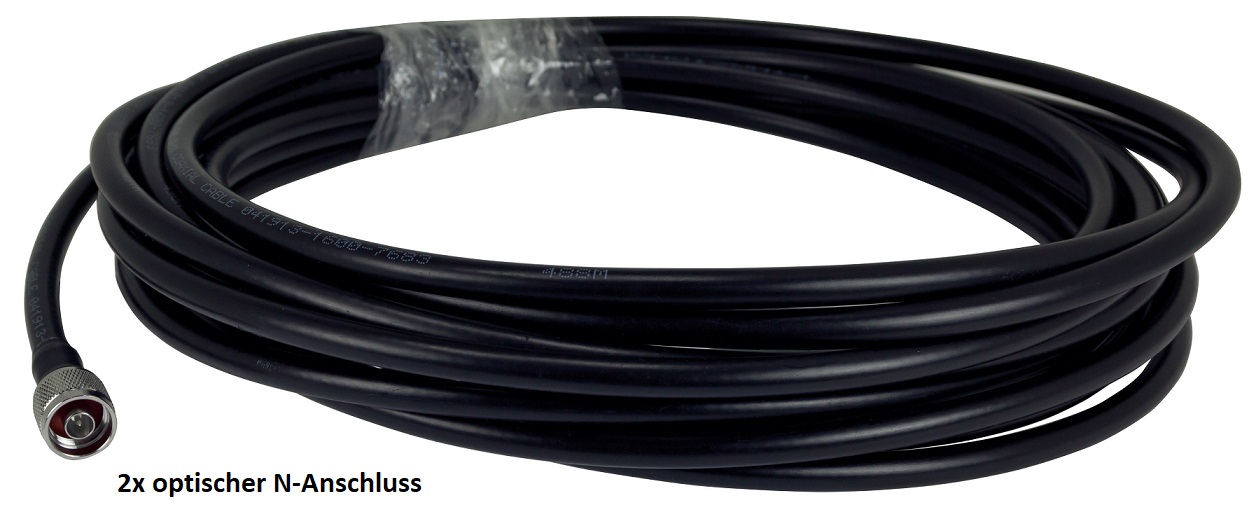

2m N-Patchkabel (auf Wunsch optional auch mit 3m - OPM-HFN 03 - oder 10m - OPM-HFN 10 - erhältlich)

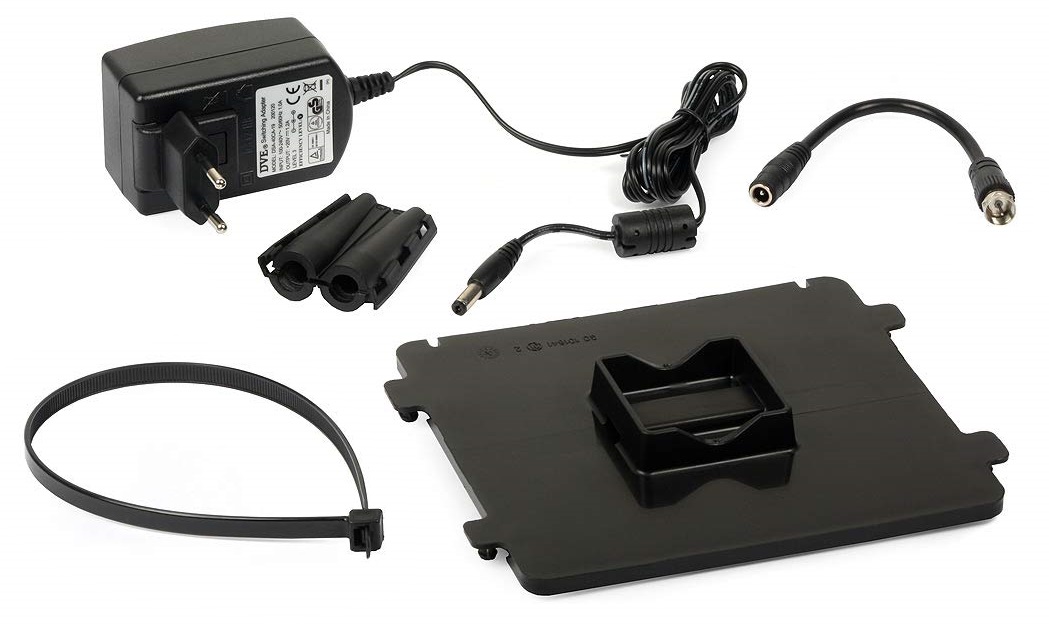

Netzteil OPM-LNB Power Supply
Wetterschutzhüllen
Montageplatte

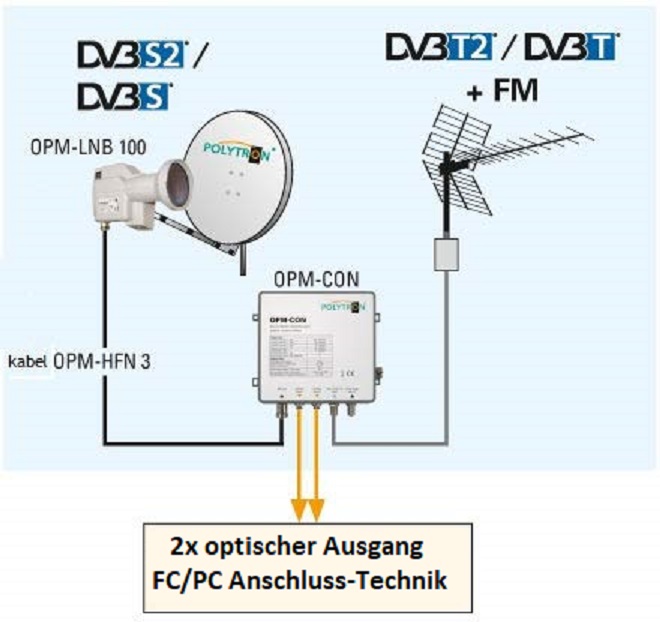

Hinter den 2 FC/PC-Ausgängen können weitere Verteiler montiert werden und/oder auch alle Abschlusseinheiten mit FC/PC-Anschluss.

Es wird nur das N-Kabel nach außen benötigt, die Stromversorgung wird über dieses mit übertragen (vom OPM-CON aus).


Hersteller: Polytron
Typ: OPM-LNB 100 Set/Kit
EAN: 4250238510840
Dateianhänge
PolytronOPM-LNB100_Set_Anwendung
PolytronOPM-LNB100-Set-Kit
PolytronOPM-LNB100-optisches-LNB
PolytronOPM-CON_optischer-Wandler
PolytronOPM-HFN3-optisches-N-Anschluss-Kabel
PolytronOPM-LNB100_Set_Zubehoer
PolytronOPM-LNB100-Set-Kit_1
PolytronOPM-LNB100-Set-Kit_2
Polytron_OPM-CON_Anleitung_0901872.pdf
Polytron_OPM-CON_Anleitung_0901872
(810.08 KiB) 80-mal heruntergeladen
