Polytron Optischer Sender OT Serie (OT 104 DFB / OT 106 DFB / OT 108 DFB / OT 120 DFB)

Neuigkeiten zu Technik und Geräten rund um das digitale Fernsehen
Benutzeravatar
techno-com
Site Admin
Beiträge: 18531
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Polytron Optischer Sender OT Serie (OT 104 DFB / OT 106 DFB / OT 108 DFB / OT 120 DFB)

Ungelesener Beitragvon techno-com » 26. Oktober 2018 14:01

Optischer Sender für terrestrische Signale (DVB-C/T/T2)
Shoplink

Mit den POLYTRON Sendern / Empfängern ist es möglich, das digital terrestrische Signal zu mehreren Verteilpunkten zu bringen. Die Verteilung mittels Lichtwellenleiter hat den Vorteil, keine wesentlichen Verluste im Vergleich zu herkömmlichen Koaxkabeln zu haben, wodurch größere Anlagen über längere Strecken gebaut werden können.

Das Konzept ist einfach:
Der Sender OT 1xx DFB wandelt das digital terrestrische Signal in ein optisches Signal um, das über Single-Mode Glasfaserkabel und optische Verteiler / Abzweiger verteilt und dann vom Empfänger ON 1000 oder ON 1065 in ein elektrisches Signal umgewandelt wird, welche dann wieder in eine traditionelle Koaxverteilung eingespeist werden können.

Dieser optische Sender wandelt das elektrische, digital terrestrische Signal in ein optisches Signal um. Die Verteilung erfolt über Single-Mode Glasfaserkabel (die Geräte verfügen über einen DFB-Laser - Distributed Feed-back Laser). Die Bedienung/Programmierung erfolgt über ein LCD-Display und Tasten am Gerät.
Um digital terrestrische Signale zu übertragen, müssen deren Pegel zuerst angeglichen werden, bevor sie dem optischen Sender zugeführt werden.

DFB-Laser, Wellenlänge 1310nm
Frequenzbereich 45-860 MHz
Eingangspegel: 15-35 dBmV (75-95 dBµV)
Modulation: Direct Light Intensity Modulation
Optischer Anschluss: SC/APC
Optische Ausgangsleistung: 4 mW/6 dBm (OT 104) / 6 mW/7.8 dBm (OT 106) / 8 mW/9 dBm (OT108) / 20 mW/13 dBm (OT120)

Herstellernummern:
OT 104 DFB: 9417050 (EAN: 4250238510505)
OT 106 DFB: 9417060 (EAN: 4250238510512)
OT 108 DFB: 9417080 (EAN: 4250238510529)
OT 120 DFB: 9417090 (EAN: 4250238510536)
Dateianhänge

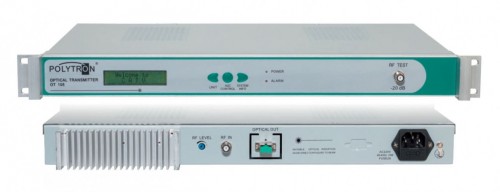

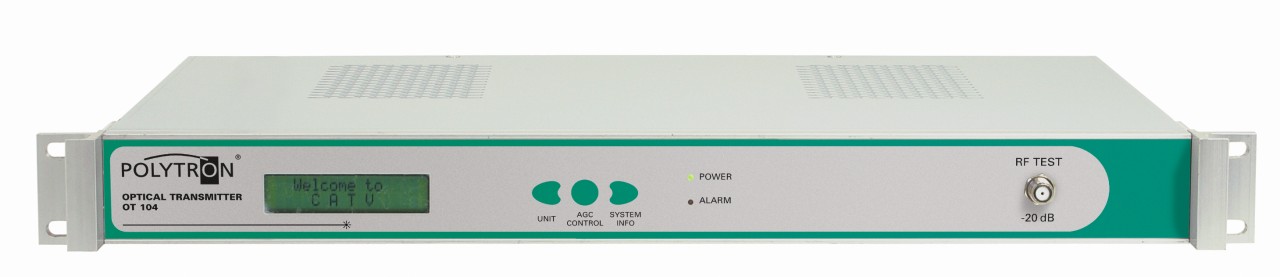

Polytron_OT104_frontal

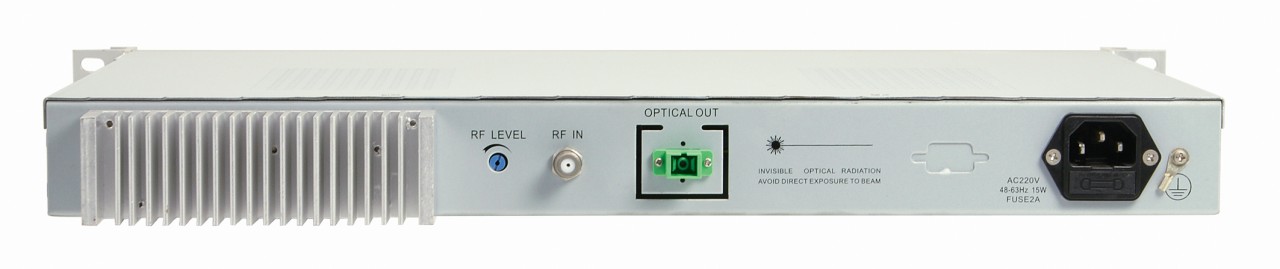

Polytron_OT104_rear
Polytron_OT106_beide

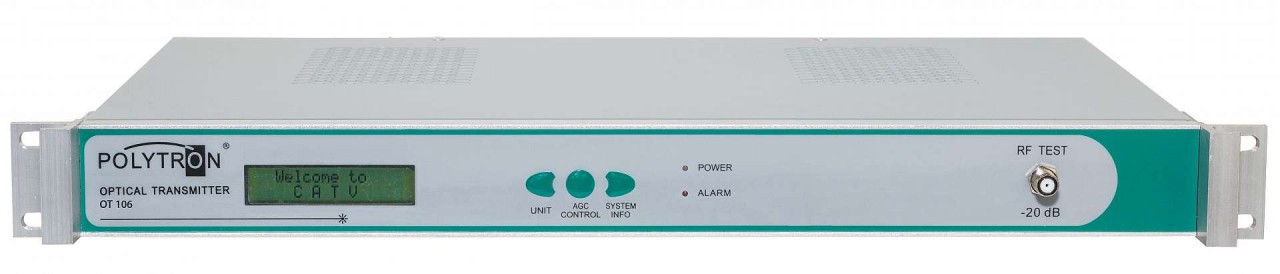

Polytron_OT106_frontal

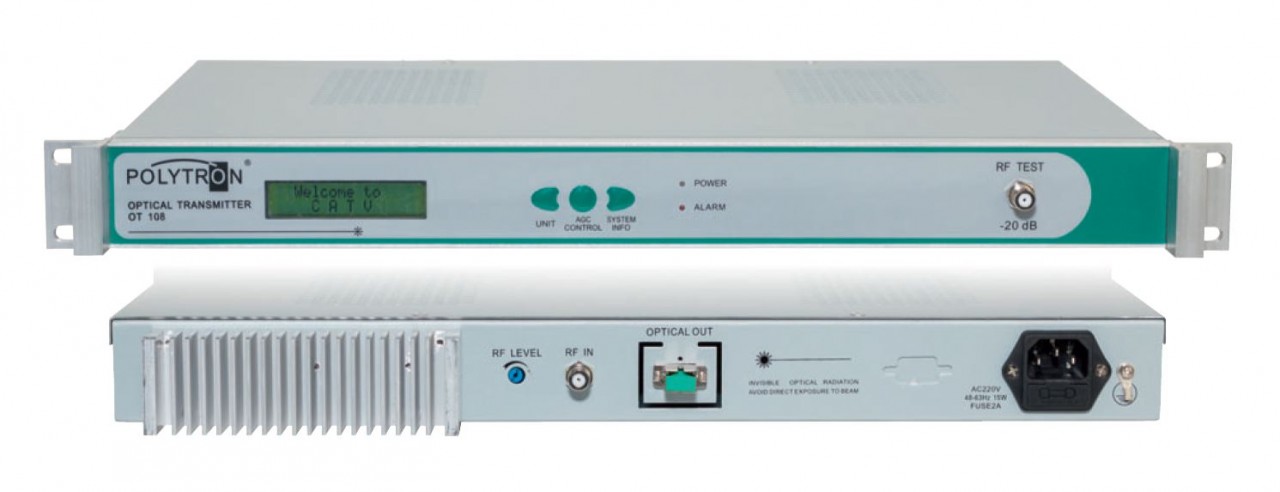

Polytron_OT108_frontal
Polytron_OT120_frontal

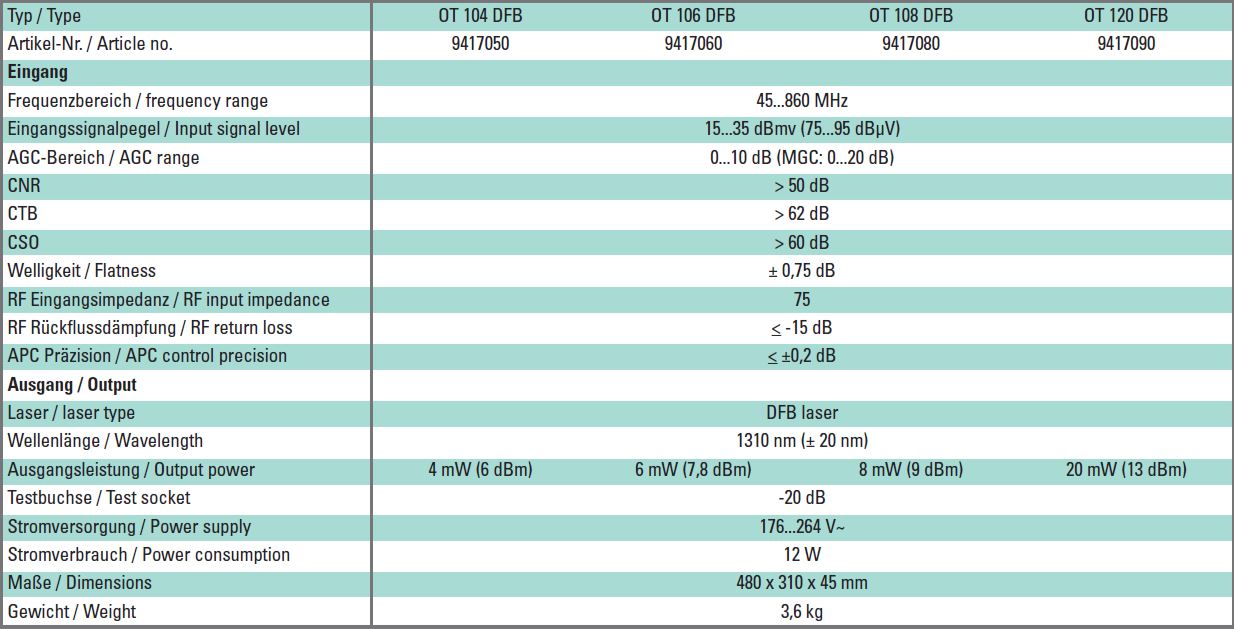

Polytron_OT_DFB-technische_Daten

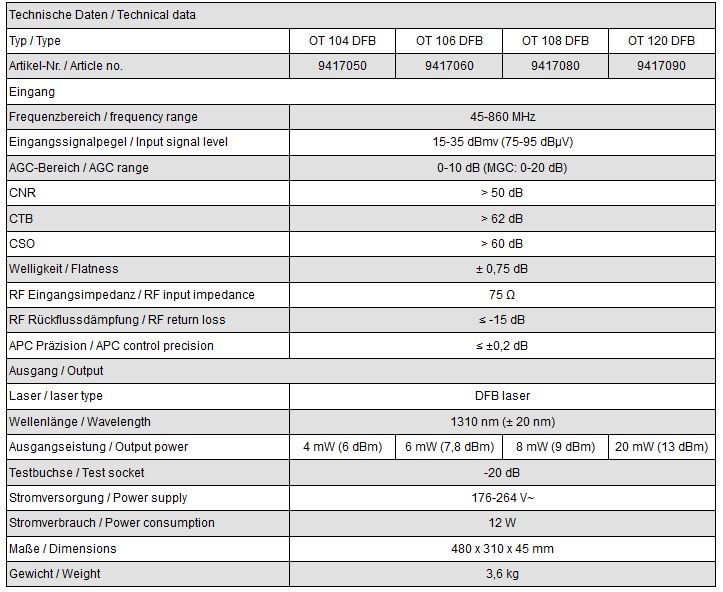

Polytron_OT_DFB-technische_Daten_1

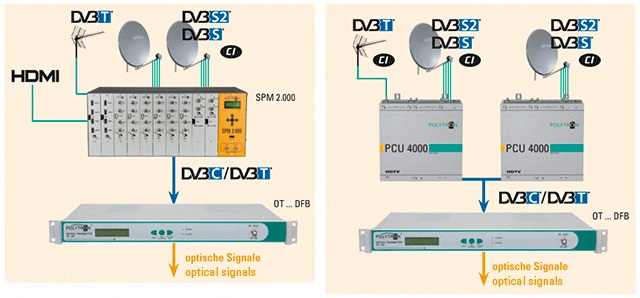

Polytron_OT-DFB_Schema

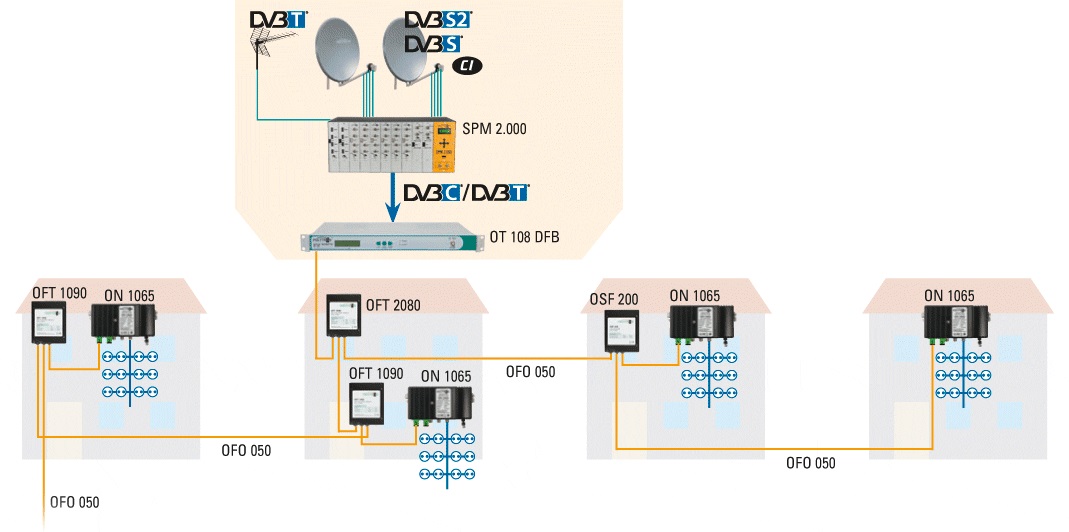

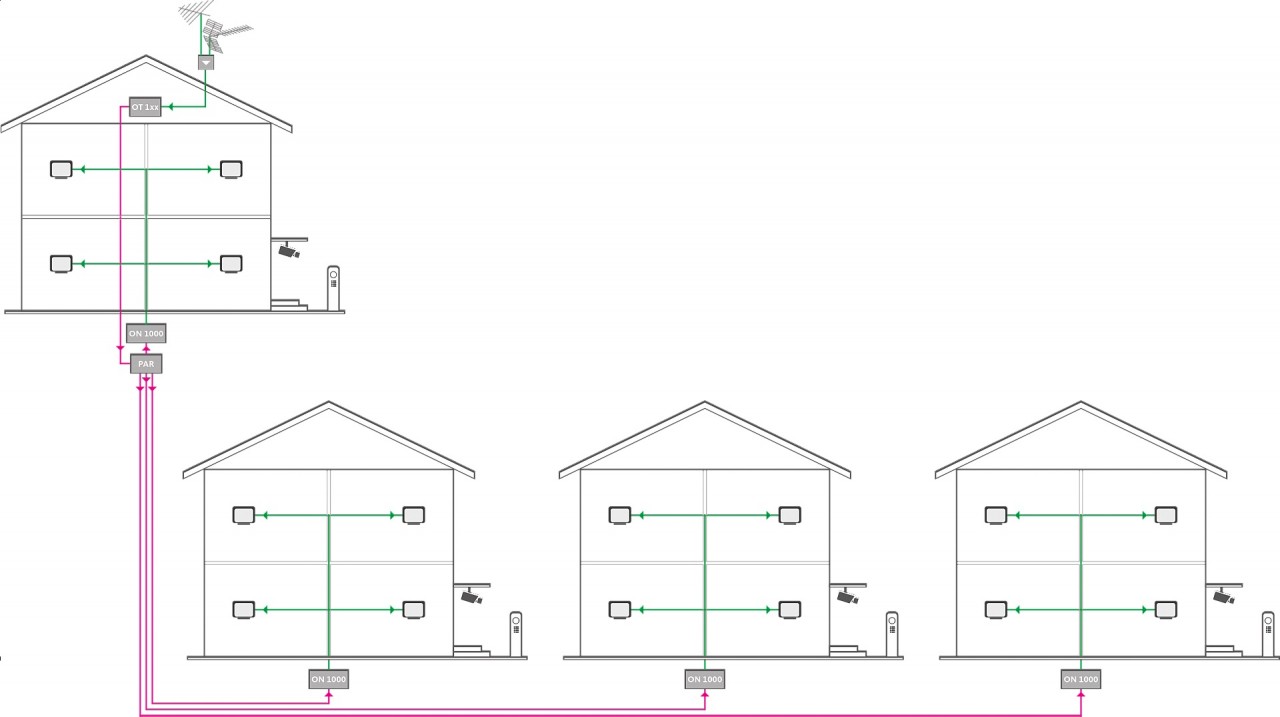

Polytron_OT_optische_Verteilung_Skizze
dasrichtigesignal
Polytron_OT1xxDFB_V7_Bedienungsanleitung_0901371.pdf
Polytron_OT1xxDFB_V7_Bedienungsanleitung_0901371
(1.37 MiB) 5-mal heruntergeladen
Polytron_Katalog_Optik_Kapitel_C_2017-2018_V2.pdf
Polytron_Katalog_Optik_Kapitel_C_2017-2018_V2
(7.4 MiB) 6-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18531
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Polytron Optischer Empfänger ON 1000 / ON 1065 (optische Nodes)

Ungelesener Beitragvon techno-com » 26. Oktober 2018 14:30

Polytron Optischer Empfänger ON 1000 / ON 1065 (optische Nodes)
Shoplink

ON 1000, ON 1065 optische Nodes
Die optischen Nodes ON 1065 mit integriertem 65 MHz-Rück­kanal und ON 1000 ohne Rückkanal vereinen die erfolgreiche Technolgie eines POLYTRON HF-Verstärkers mit optischen Kom­ponenten. Der 2-Wege Node ermöglicht sowohl die Übertragung von HF-Signalen als auch von High-Speed Datenservices über Hybrid Fiber-/Koax-Netz­werke.

Polytron_Optical-CATV-Nodes

Die POLYTRON Nodes erfüllen durch ihre modulare Gestal­­tung alle Anforder­ungen für hoch entwickelte Netzwerke.
- hervorragende Linerarität
- sehr hohe Rückflussdämpfung
- hervorragender Amplitudenfrequenzgang
- geringer Stromverbrauch

Anwendung:
Im optischen Verteilnetz übernehmen die optischen Nodes die Rückumwandlung der optischen in elektrische Signale und versorgen gleichzeitig als BK-Verstärker die lokale Hausanlage.

Polytron_ON-optische_Nodes-technische_Daten


Produktinformationen "ON 1000"
Optischer Node ON-Serie, ohne Rückkanal, 96 dBµV, ortsgespeist.

Der optische Node ON 1000 vereint die erfolgreiche Technologie eines POLYTRON HF-Verstärkers mit optischem Komponenten. Der Node erfüllt durch seine modulare Gestaltung alle Anforderungen für hoch entwickelte Netzwerke.

- Frequenzbereich: 47-1006 MHz
- Optische Eingangsleistung: -6...+2 dBm
- Wellenlänge: 1290-1600 nm
- Hervorragende Linearität
- Sehr hohe Rückflussdämpfung
- Hervorragender Amplitudenfrequenzgang
- Geringer Stromverbrauch

Produktinformationen "ON 1065"
Optischer Node ON-Serie, Rückkanal 5-65 MHz, 96 dBµV, ortsgespeist.

Der optische Node ON 1065 vereint die erfolgreiche Technologie eines POLYTRON HF-Verstärkers mit optischem Komponenten. Der Node erfüllt durch seine modulare Gestaltung alle Anforderungen für hoch entwickelte Netzwerke.

- Frequenzbereich DS: 85-1006 MHz
- Optische Eingangsleistung DS: -6...+2 dBm
- Wellenlänge DS: 1290-1600 nm
- Hervorragende Linearität
- Sehr hohe Rückflussdämpfung
- Hervorragender Amplitudenfrequenzgang
- Geringer Stromverbrauch


Herstellernummern:
ON 1000: 9417020 (EAN: 4250238512875)
ON 1065: 94170200 (EAN: 4250238512868)
Dateianhänge

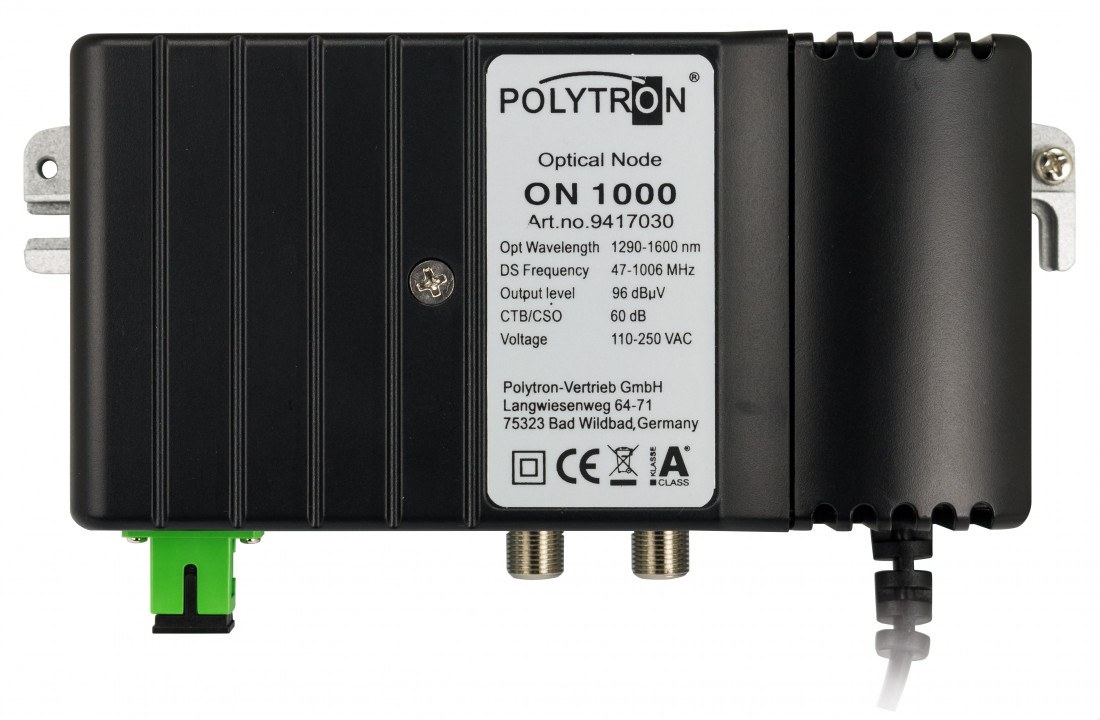

PolytronON-1000-frontal_9417030

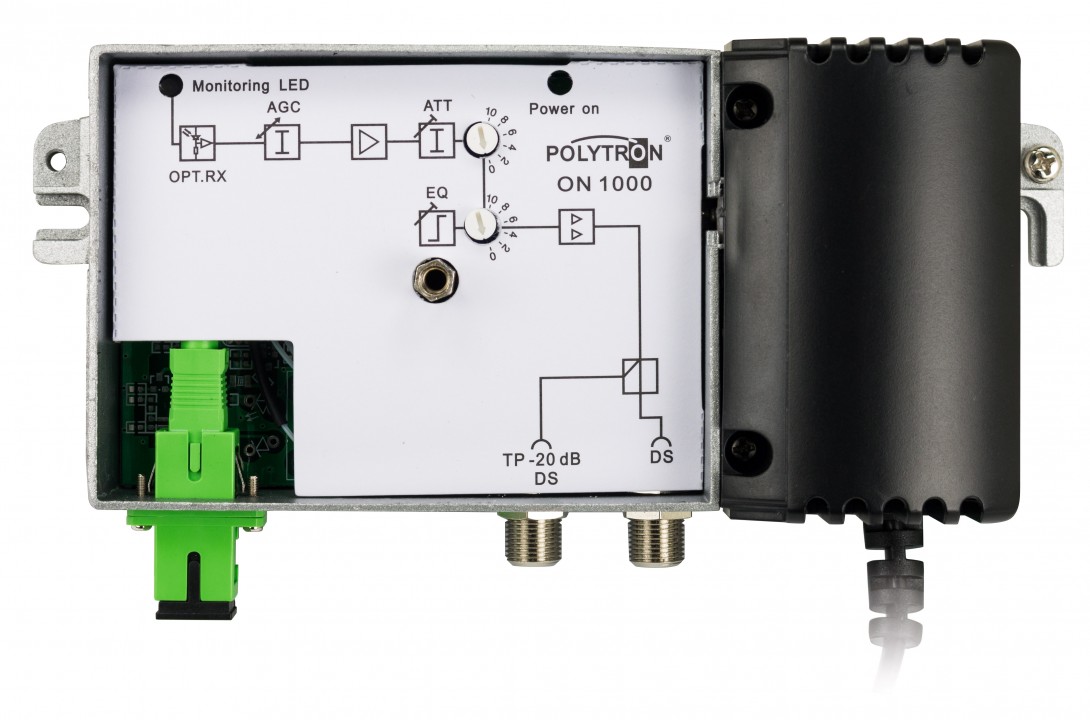

PolytronON-1000-offen_9417030

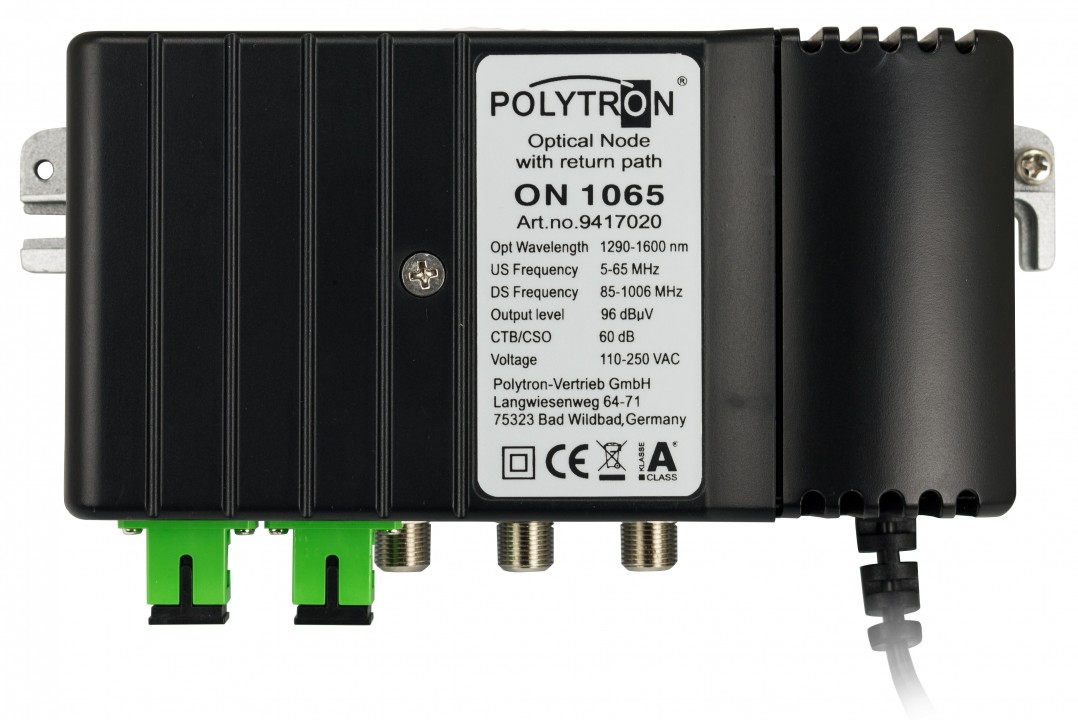

PolytronON-1065-frontal_9417020

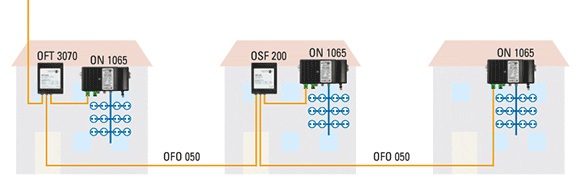

Polytron_ON1065-optische-Nodes_Anwendung
Polytron_ON1000_ON1065_Bedienungsanleitung_V1_0901837.pdf
Polytron_ON1000_ON1065_Bedienungsanleitung_V1_0901837
(1.19 MiB) 6-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
