Polytron - Signal-Verteilung über Glasfaser DVB-C/T2 Kopfstationen

Ungelesener Beitragvon techno-com » 6. Dezember 2019 11:17

Polytron - Signal-Verteilung über Glasfaser DVB-C/T2 Kopfstationen
Shoplinks:
Polytron Optischer Sender OT Serie (OT 104 DFB / OT 106 DFB / OT 108 DFB / OT 120 DFB)
Polytron Optischer Empfänger/Nodes (ON 1000 / ON 1065)



Optische Sender
Die optischen Sender von POLYTRON sind für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte verfügen über einen DFB-Laser (distributed feedback laser). Die Bedienung erfolgt über ein LCD-Display und Schalter am Gerät. Die Ausgangsleistung beträgt 4, 8 oder 20 mW. Damit eignen sich die Geräte auch für eine Übertragung über weite Strecken.
- DFB-Laser, Wellenlänge 1310 nm (± 10)
- Modulation: Direct Light Intensity Modulation
- Optischer Anschluss: SC/APC
- Grafisches LCD

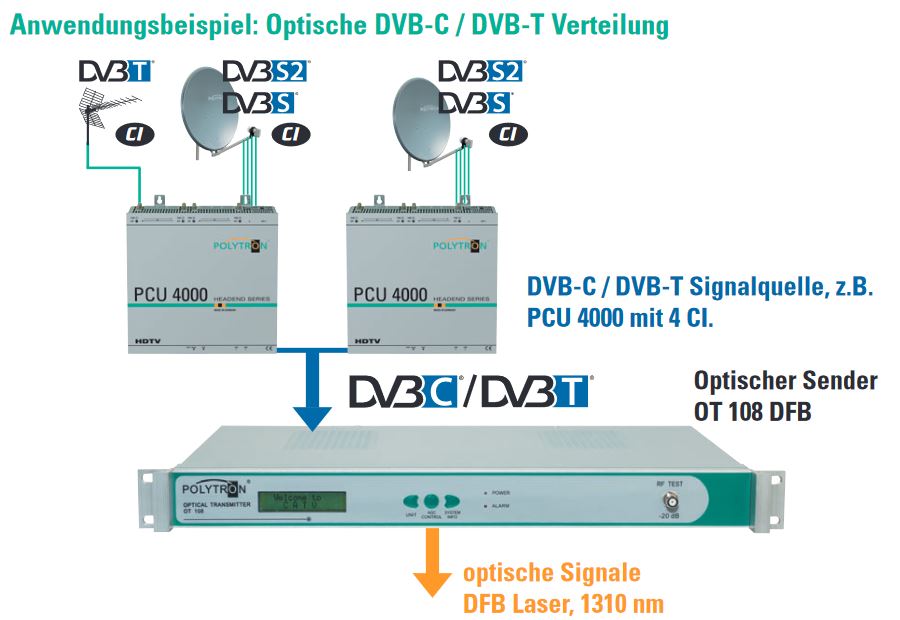

Anwendungsbeispiel: Optische DVB-C / DVB-T Verteilung


Anwendungsbeispiel: Rückumsetzung der optischen Signale1
Die Rückumwandlung der optischen in elektrische Signale erfolgt im Optischen Node ON 1065, der gleichzeitig als BK-Verstärker die lokale Hausanlage versorgt.Die Signale werden mit Glasfaserkabeln von POLYTRON übertragen.


Optische Nodes
Die optischen Nodes ON 1065 mit integriertem 65 MHz-Rückkanal und ON 1000 ohne Rückkanal vereinen die erfolgreiche Technolgie eines POLYTRON HF-Verstärkers mit optischen Komponenten. Der 2-Wege Node ermöglicht sowohl die Übertra-gung von HF-Signalen als auch von High-Speed Datenservices über Hybrid Fiber-/Koax-Netzwerke. Die POLYTRON Nodes erfüllen durch ihre modulare Gestaltung alle Anforderungen für hoch entwickelte Netzwerke.
- Hervorragende Linerarität
- Sehr hohe Rückfluss dämpfung
- Hervorragender Amplitudenfrequenzgang
- Geringer Stromverbrauch
Dateianhänge
Polytron_Optische-Sender_DE_2019-30_Notes_Signaluebertragung_Lichtleiter-Kabel.pdf
Polytron_Optische-Sender_DE_2019-30_Notes_Signaluebertragung_Lichtleiter-Kabel
(924.8 KiB) 16-mal heruntergeladen
