Polytron UCS/UCE Frequenzumsetzer für Unicable Einkabelsysteme
Einkabelsysteme grenzenlos
Jetzt können Sie Ihre Einkabel-Multischalter (Unicable/SatCR/SCR/CSS) auch für nicht SAT-ZF geeignete Netze verwenden !

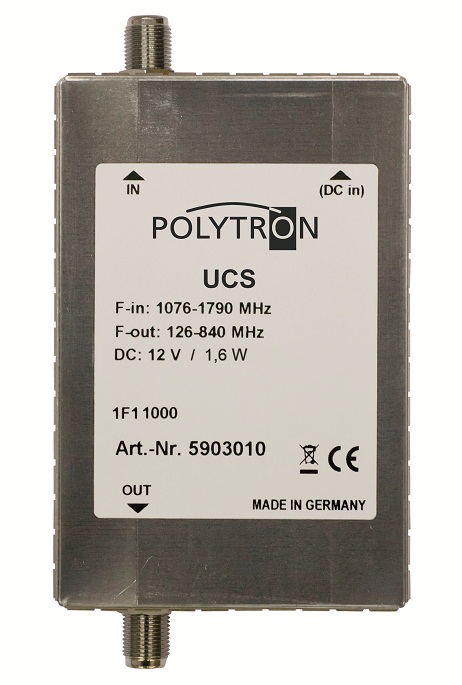

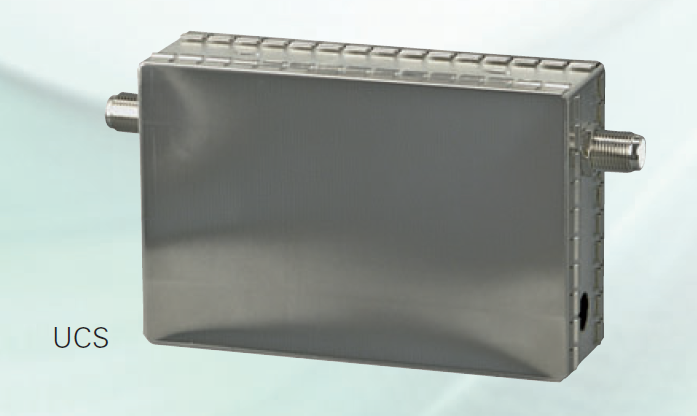

Polytron USC Frequenzumsetzer
https://www.satshop-heilbronn.de/POLYTR ... ch-EN50494
Das Gerät (UCS) setzt die Signale der Einkabel-Multischalter in den Frequenzbereich 110-860 MHz um. Dieser Frequenzbereich kann problemlos über vorhandene Netze verteilt werden. Beim Teilnehmer werden die Signale über einen Rückumsetzer direkt an der Antennen dose wieder in den ursprünglichen Einkabel-Frequenzbereich umgesetzt.
Mit den Frequenzumsetzern UCS und UCE ist der Betrieb einer nach DIN 50494 betriebenen Einkabel-Anwendung in alten, für eine direkte SAT-ZF Übertragung untauglichen, Hauskabelnetzen möglich. Die im Signalweg angeschlossenen Bauelemente müssen lediglich für den Frequenzbereich 5-862 MHz geeignet sein. Die Geräte übertragen sowohl DVB-S als auch DVB-S2 Signale. Ein aufwendiges Wechseln von Kabeln, Verteilern und Antennendosen, die nicht für Frequenzen oberhalb von 862 MHz geeignet sind, ist somit nicht nötig. ln dem Gerät UCS, das direkt am Ausgang des Einkabel Multischalters angeschlossen wird, werden die Einkabel SAT-ZF Frequenzen (1076 bis 1790 MHz) in den Frequenzbereich 250-750 MHz umgesetzt. Das Signal kann dann in das vorhandene Kabelnetz eingespeist werden. Hierbei ist es unerheblich, ob es sich um eine Baum- oder Stern- Verteilung handelt und ob die Antennendosen in Reihe oder über Verteiler parallel geschaltet sind. Die Betriebsspannung für das Gerät wird in einem Universal-Stecker- Netzteil erzeugt. Die Leistungsaufnahme beträgt nur 13 mA.

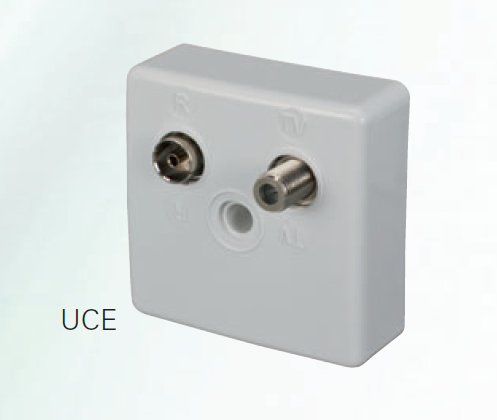

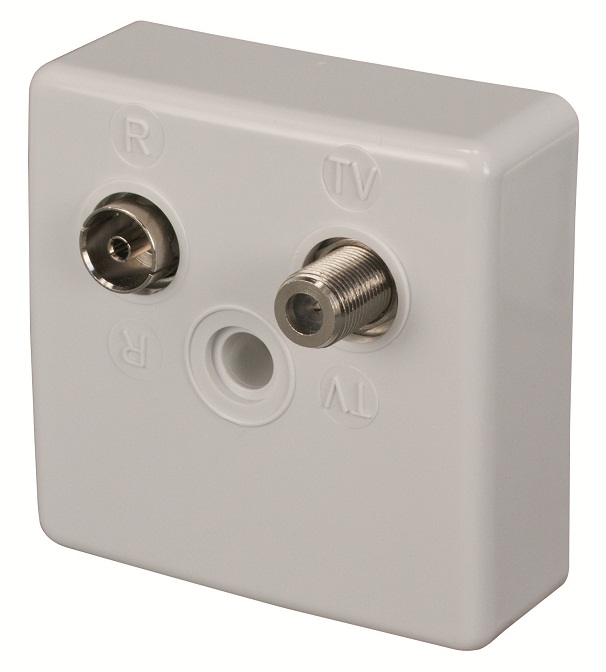

Polytron UCE Antennendosenaufsatz
https://www.satshop-heilbronn.de/POLYTR ... UCS-System
Die Rückumsetzung in die Einkabel SAT-ZF Frequenzen beim Teilnehmer erfolgt über den Antennendosenaufsatz UCE. Dieser wird auf die Antennendose geschraubt. Darin werden die Signale ohne Qualitätsverluste wieder in die Einkabel SAT-ZF Frequenzen umgesetzt, so dass sie mit jedem Receiver, der den Einkabel-Standard unterstützt, empfangen werden können. Die Betriebsspannungsversorgung für diesen Antennendosenaufsatz erfolgt durch den angeschlossenen Receiver.
Beide Geräte sind Rückkanal-tauglich. Damit ist gewährleistet, dass die Steuersignale vom Receiver beim Einkabel- Multischalter ankommen und die dem Programm entsprechenden Transponder den richtigen Ausgangsfrequenzen zugeordnet werden.
Einsetzbar ist die Lösung für alle handelsüblichen der Norm DIN50494 (Unicable) entsprechenden Einkabel-Systeme.
- vorhandene (Baum-) Netzstruktur soll erhalten bleiben
- DVB-S und DVB-S2 (HDTV) Übertragung
Technische Daten
Typ: UCS / UCE
Artikel-Nr.: 5903010 / 5903020
Polytron UCS/UCE Frequenzumsetzer (Unicable Einkabelsysteme)
- techno-com
- Site Admin
- Beiträge: 22389
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 503 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Polytron UCS/UCE Frequenzumsetzer (Unicable Einkabelsysteme)
- Dateianhänge
-
- Polytron_Datenblatt_UCS_UCE_web.pdf
- Datenblatt Polytron UCS/UCE (deutsch)
- (785.01 KiB) 1190-mal heruntergeladen
