Prioriätsschalter / Priority Switch / Vorrangschalter / Vorrangsschalter
Zur Verteilung der SAT-ZF auf einen analogen u.einem digitalen SAT-Receiver oder zur Aufsplittung von 2 digitalen oder analogen Receivern über ein Kabel mit Schaltsignal.

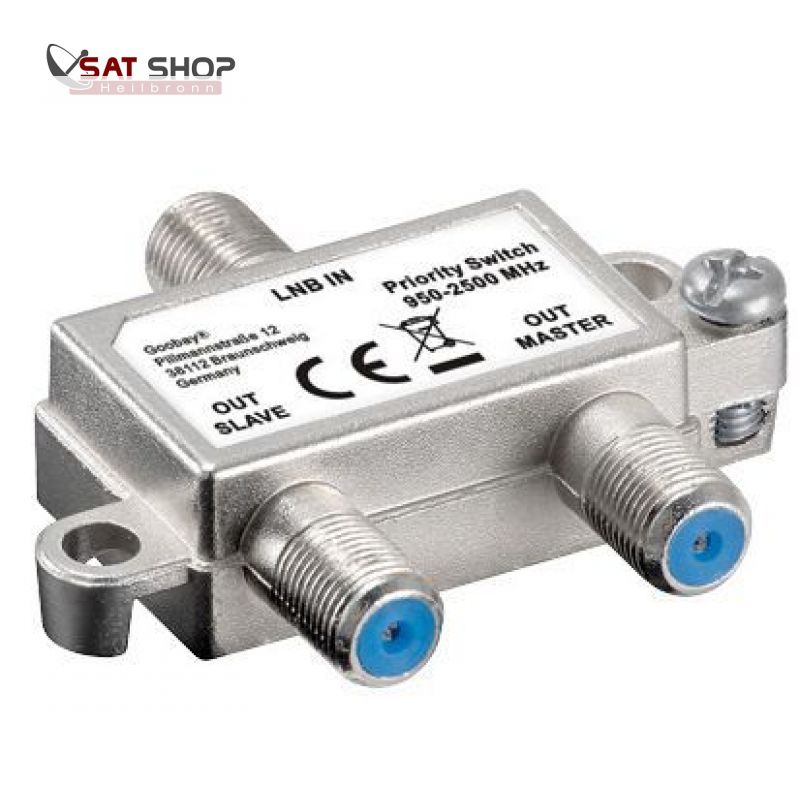

Dieser Schalter erlaubt es Ihnen, zwei Satelliten Receiver an einem Koaxialkabel zu betreiben. Dabei werden an diesem Schalter beide Receiver gleichzeitig angeschlossen. Dafür sind an dem Switch ein Master und ein Slave-Anschluss vorgesehen.
Der Receiver an dem Master-Anschluss ist immer der bevorrechtigte Empfänger, der immer alle Programme vollkommen frei auswählen kann.
Wenn der Master-Receiver in Betrieb ist zeigt der Receiver am Slave-Anschluss nur Programme die der Master-Receiver bestimmt (es werden nur Programme freigegeben die auf der gleichen Ebene ausgestrahlt werden, also V/L, V/H, H/L oder H/H Band).
Ist der Master-Receiver ausgeschaltet, kann man auch mit dem Slave-Receiver alle Programme frei auswählen.
TECHNISCHE DATEN:
Eingänge: 1x 950-2500 MHz
Ausgänge: 2x 950-2500 MHz
Umschaltung: on / stand by (Receiver)
Dämpfung: SAT 2 dB +/- 1 dB *1
Dämpfung: TER 1 dB +/- 1 dB
Entkopplung der Eingänge: >25dB
Stromaufnahme Ausgänge: <30 mA
DiSEqC-tauglich: ja, voll !

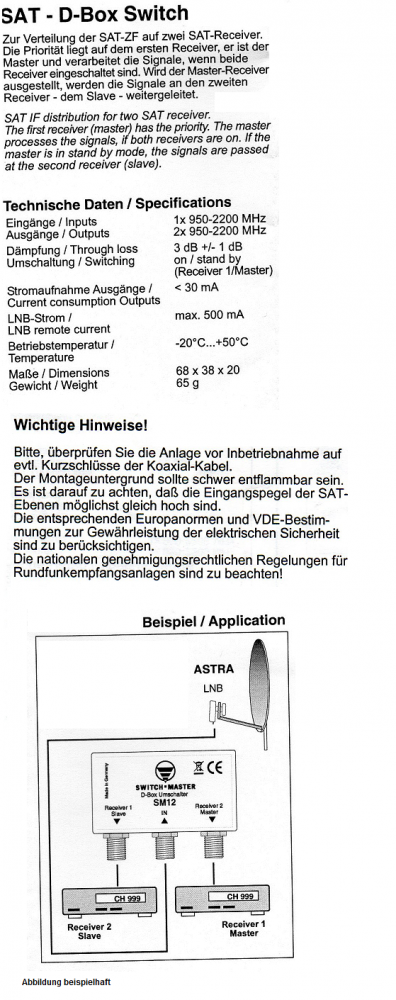

Hinweis: Beschriftungen auf dem Schalter sind tlw. abweichend und dort steht dann drauf IN/Digital/Analog. In einem solchen Fall ist IN=Eingang / Digital=Master / Analog=Slave
*1 eigene Messung:
Durchgangsdämpfung zum Master bzw. Slave (wenn der Master inaktiv ist): ca. 2-3db
Durgangsdämpfung zum Slave (wenn der Master aktiv ist): 12-20db (je nach aktivem Programm/Transponder am Master-Receiver)
