Smartmeter S20 DVB-S/S2 Satmessgerät (MER - BER - C/N ..)

Ungelesener Beitragvon techno-com » 12. Juni 2013 17:38

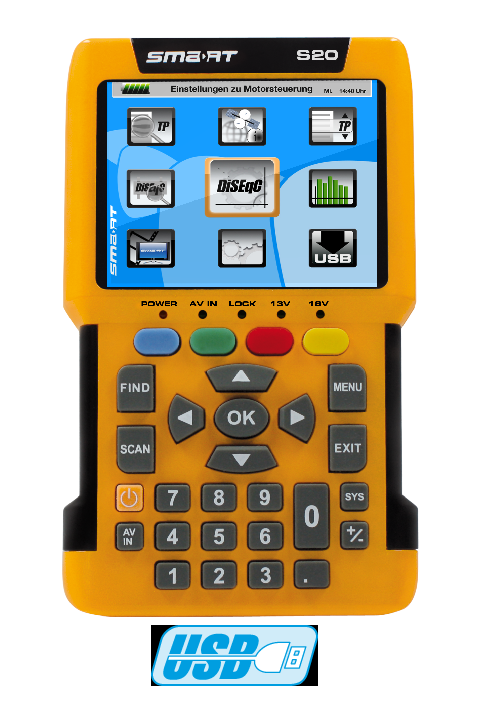

Smartmeter S20 digitales DVB-S/S2 HDTV Satmessgerät (MER - BER - C/N - Signalmessung in dBµV - Messwertspeicherung)
Shoplink

Das DVB-S2 HDTV Antennenmessgerät

Das Smartmeter S20 mit HDTV Funktion ist ein handliches, digitales Messgerät zur einfachen und schnellen Installation eines DVB-S/S2 Empfangssystems.

Dank der NIT-Satellitenerkennung, Anzeige aller relevanten Messwerte (MER, BER, C/N, dBµV) und dem Spectrum Analyzer stellt das Ausrichten einer Satellitenantenne für DVB-S/S2 Empfang kein Problem mehr dar.

Über die Screenshotfunktion können, mit einem Tastendruck, die angezeigten Messwerte als Bilddatei auf einem USB-Datenträger gespeichert werden und stehen für die Protokollierung und spätere Auswertung zur Verfügung.

Über den 3,5 Zoll TFT-LCD-Bildschirm kann die Bild-qualität von SD und HD Sendern direkt überprüft werden und dank der kompakten Bauart bietet das Smartmeter S20 eine hohe Flexibilität. Mit dem handlichen Gerät, das in einer Schutztasche mit Tragegurt geliefert wird, lässt sich perfekt auch auf steilen Dächern arbeiten.

Screenshots mit einem Tastendruck auf USB speichern (incl. TV-Programm Bild+Ton)

Technische Daten
Digitales DVB-S/S2 HDTV Messgerät (QPSK)
Bildschirm: 3,5?-TFT-LCD, 720 x 576 Pixel
Stromversorgung: Lithium-Polymer-Akku 2700 mA
ca. 4-8 Stunden Betriebsdauer (je nach Betriebsart)
Bandbreitenanzeige
Anzeige der Signalstärke numerisch / Bargraph
Spektrum Analyzer
Messung von MER, BER, C/N und dBµV
Software-Upgrade via USB
NIT-Satellitenerkennung
Unicable-tauglich nach EN50494 (SCR/SatCR/CSS/Einkabel)
USALS, DiSEqC 1.0 und DiSEqC 1.2 Unterstützung
Optisches und akkustisches Signal bei Empfang
Frequenzbereich 950 - 2150 MHz
USB-Anschluss: 1x / USB 2.0
Netzspannung (Ladegerät): 175 - 250 V~, 50/60 Hz
Betriebsspannung 12,6 V
Stromstärke Li-Ionen-Akku 2700 mA
Netzanschluss 12 V
On / Off Akkuschalter um eine möglichst lange Akkulaufzeit zu gewähren
4000 Kanäle
Mehrsprachiges OSD
DVB-Schnittstelle: HF-Eingang (F-Buchse)
Analoge Video- / Audioeingänge: Cinch
Zubehör: Tragetasche, KFZ-Adapterkabel 12 V, Steckernetzteil, Bedienungsanleitung
Gewicht: 480 g
Abmessungen (B x H x T): 105 x 165 x 45 mm / Gewicht: 480 g


Hersteller: Smart
Typ: S20
EAN: 4022338395517
Dateianhänge
Smart Smartmeter Datenblatt S20
SmartmeterS20_Datenblatt_PB_S20_2012-11-27-deutsch.pdf
Smart Smartmeter Datenblatt S20
(1.75 MiB) 767-mal heruntergeladen
