Technische Daten/Anleitung VU+ Duo2 Linux E² modulare Tuner

Ungelesener Beitragvon techno-com » 5. November 2012 16:48

VU+ Duo2 Quad Linux HDTV Receiver mit Wechseltuner DVB-S2 / DVB-C / DVB-T2
Lese-Tipp => Kaufberatung Twin Tuner Typ "eierlegende Wollmilchsau"
Update: jetzt auch mit DVB-T2 Tuner erhältlich !

Twin-/Triple-/Quad-Receiver Linux Receiver PVR ready
Shop-Link zum Angebot

Das neue Flaggschiff der Marke VU+, der VU+ Duo², kündigt sich an. Mit diesem Gerät eröffnen sich völlig neue Möglichkeiten für den Benutzer. Neu ist die verbesserte Konnektiviät zu mobilen Geräten, wie Notebooks, Tablets oder Mobiltelefonen. Dank der Transcoding Funktion, des Gigabit-Lan und der schnellen Rechengeschwindigkeit können nun auch HDTV Inhalte auf allen mobilen IOS oder Android Endgeräten gesehen werden. Die eingebaute WLAN-Schnittstelle erlaubt selbst unerfahrenen Benutzern netzbasierte Inhalte wie HbbTV oder Streaming zu nutzen. Die bis zu 4 Plug and Play Tuner bieten genug Raum um auch anspruchsvolle Benutzer zufrieden zu stellen.

Digitaler Satelliten-/Kabel-Empfangsreceiver für HD TV- und Radioprogramme.
Hauptmerkmal ist der 1300 MHz starke Dual Core Prozessor (Broadcom BCM7424 Chip) der VU+ Duo². Erleben Sie HighDefinition TV mit Ihrem VU+ Duo².

2x Plug and Play Tuner DVB-S2 / DVB-C/T / DVB-T2 / DVB-S2 Dual (DVB-C/T Dual Tuner noch nicht verfügbar/ Termin unbekannt)
Transcoding Funktion
Airplay Funktion
Opera Browser
HbbTV
HDMI 1.4 Anschluss
HD PIP (2x HDTV-Sender als Picture in Picture)
Gigabit LAN (1000 MBit)
Plug&Play Halterung für 2,5 und 3,5" SATA - Festplatten
2x Display (VFD und LCD)
WOL (Wake on LAN)

Technische Highlights VU+® Duo²

1300 MHz Dual Core Mips Prozessor (Broadcom BCM7424 Chip)
1GB Flash
2GB DDR3 DRAM

Gigabit LAN (1000 MBit)
2x DVB Common-Interface Einschub
2x Smartcard-Reader (Xcrypt)
3x USB(1x Front, 2 x Rückseite)
SPDIF Audio Ausgang optisch (digital)
1x HDMI 1.4 Video/Audio Ausgang (digital)
1x Scart (TV)
1x Video Ausgang RCA
2x Audio Ausgang (L/R) RCA (analog)
Plug&Play Halterung für 2,5 und 3,5" SATA - Festplatten
unlimitierte Kanalliste für TV/Radio
EPG (electronic program guide) Unterstützung
Unterstützung von Bouquet-Listen (Favoriten-Listen)
OSD in vielen Sprachen und Skin-Unterstützung
automatischer /manueller Kanalsuchlauf
DiSEqC 1.0/1.1/1.2, USALS, Unicable nach EN50494
Netzschalter

Technische Daten VU+® Duo²

DVB-S2 und DVB-S2 Dual Tuner:
Eingangsfrequenzbereich 950...2150 MHz
QPSK Demodulation nach EN 302 307
Eingangspegelbereich - 65 dBm...- 25 dBm
Rauschmaß 12 dB max.
DBS-Tuner Eingang F-Buchse
Eingangsimpedanz 75 Ohm
AFC-Fangbereich +/- 3 MHz
Demodulation Shaped QPSK und 8PSK
FEC Viterbi und Reed-Solomon
Viterbiraten 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9
Roll-off Factor 35 %

DVB-C/T- Hybrid Tuner:
VHF-Kanäle: 2-12 (49...230 MHz)
UHF-Kanäle: 21-69 (470...861 MHz)
DVB-C HDTV kompatibel
Eingangsfrequenzbereich: 51...858 MHz
Symbolrate: 1 ... 7 Mbaud/s
Eingangsimpedanz: 75 Ohm
Tuner Ein/Ausgang: IEC-Stecker
DVB-C / DVB-T über Software umschaltbar

Common-Interface:
2x Common-Interface Stromverbrauch max. 0,35A/5V

Videodekodierung:
Videokompression MPEG-2 / H.264 und MPEG-1 kompatibel
Videostandard PAL G/ 25 Hz, NTSC
Bildformat 4:3 / 16:9
Letterbox für 4:3 TV-Geräte

Ausgang Digital:
Ausgangspegel 0,5 Vss an 75 Ohm
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-Ausgang optisch, coaxial (AC3)
Audiokodierung:
Audiokompression MPEG-1 & MPEG-2 Layer I und II, MP3
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Ausgang Analog:
Ausgangspegel L/R 0,5 Vss an 600 Ohm
THD > 60 dB (1 kHz)
Übersprechen < -65 dB

Video-Parameter:
Eingangspegel FBAS 1 Vss +/- 0.25 dB an 75 Ohm

TV-Scart:
Ausgang: FBAS, RGB, über OSD wählbar

Ethernet:
1000/100/10 MBit kompatibles Interface

USB:
USB 2.0 Anschluss (3x)

LNB Stromversorgung DVB-S2 Tuner:
LNB Strom 400mA max. , kurzschlussfest
LNB Spannung horizontal "ohne Last 19,5V" 17,6V bei 400mA
LNB Spannung vertikal "ohne Last 14,5V" 11,8V bei 400mA
LNB wird im Standby-Modus abgeschaltet

Steuerung der Satellitenpositionen:
DiSEqC 1.0/1.1/1.2 und USALS - Rotor Steuerung

Leistungsaufnahme:
< 15W (im Betrieb, mit LNB)
< 13W (im Betrieb, ohne LNB)
< 0,5W (Deep-Standby-Mode)

Eingangsspannung:
230V / 50 Hz Wechselspannung +/- 15%
110V / 60 Hz Wechselspannung +/- 15%

Allgemeines:
Umgebungstemperatur +15°C...+35°C
Luftfeuchtigkeit < 80%
Abmessungen (B x T x H): 380 mm x 290 mm x 60 mm
Gewicht: 3,0 kg ohne HDD

VU+ Duo²_Side_Das1_HD.jpg

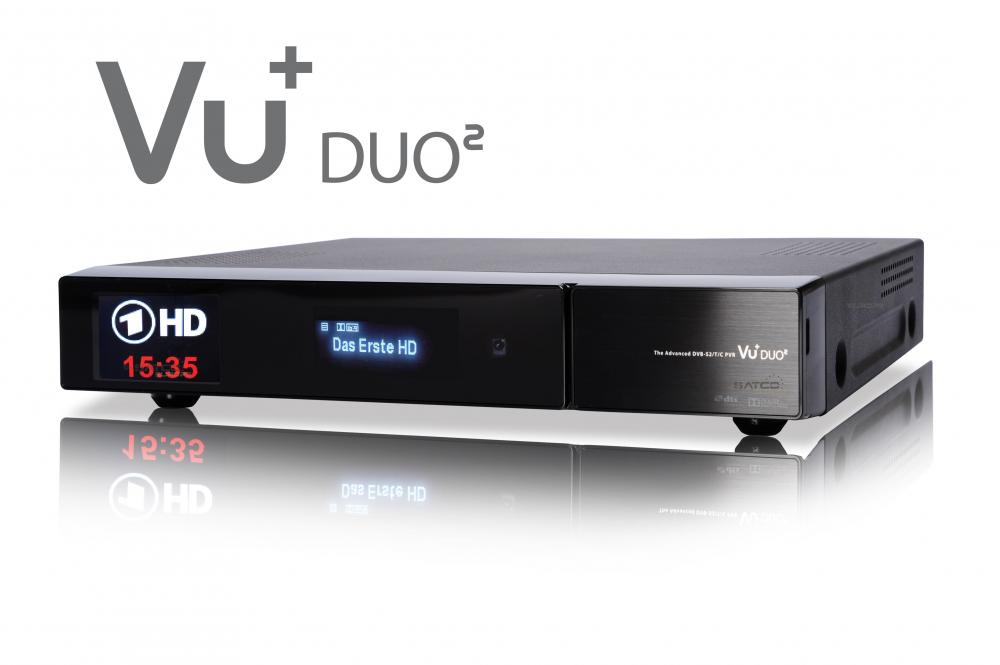

VU+ Duo² Frontansicht
VU+ Duo²_Front (2).jpg

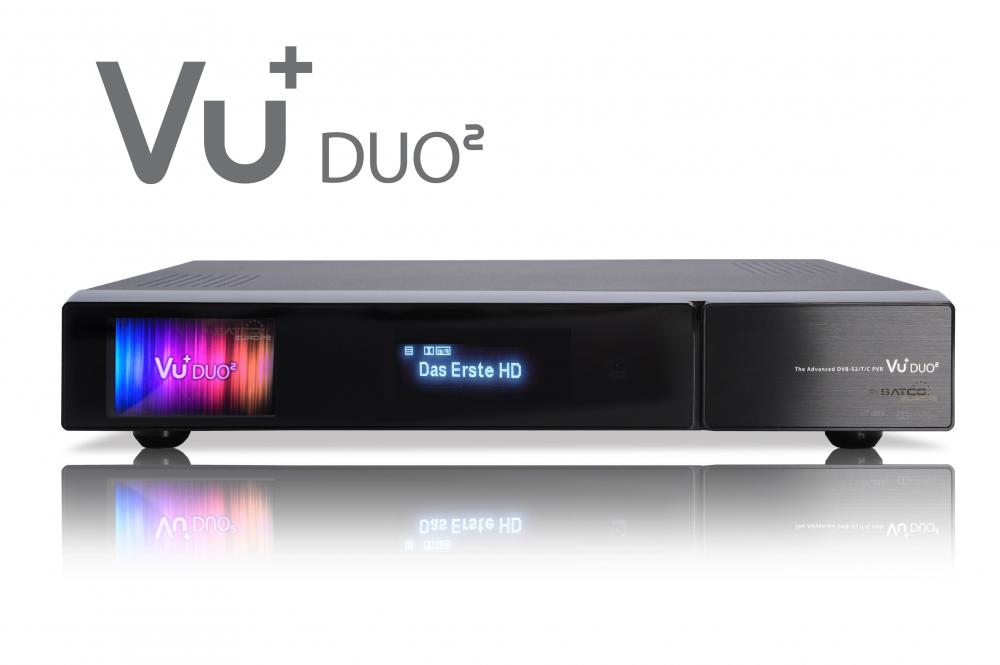

VU+ Duo² Frontansicht
VU+ Duo²_ rear.jpg
VU+ Duo² Rückansicht


http://www.youtube.com/watch?v=bfEeW4HlefU

http://www.youtube.com/watch?v=FB6BoVm3VMQ
Achtung ! Die Angaben in diesem Video zu den mitgelieferten Fernbedienungen ist falsch ! Die Fernbedienung mit der alphanummerischen Tastatur ist nicht im Lieferumfang dabei.
Dateianhänge
VU_Plus_Duo2_Prospekt.pdf
VU+ Duo2 Prospekt
(8.07 MiB) 1705-mal heruntergeladen
VU__DUO2_Datenblatt.pdf
VU+ Duo2 Datenblatt
(276.97 KiB) 1197-mal heruntergeladen
VU+ Duo² Tests


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18532
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Technische Daten/Anleitung VU+ Duo2 Linux E² modulare Tu

Ungelesener Beitragvon techno-com » 5. Juni 2013 06:32

Neues Datenblatt mit aktualisierten Angaben/Daten/Bildern.
Dateianhänge

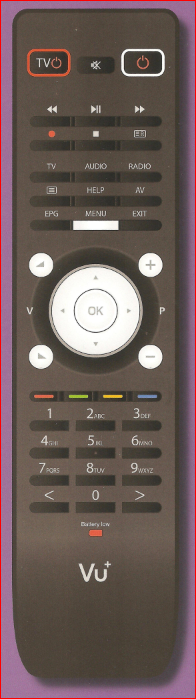

Fernbedienung VU+ Duo²

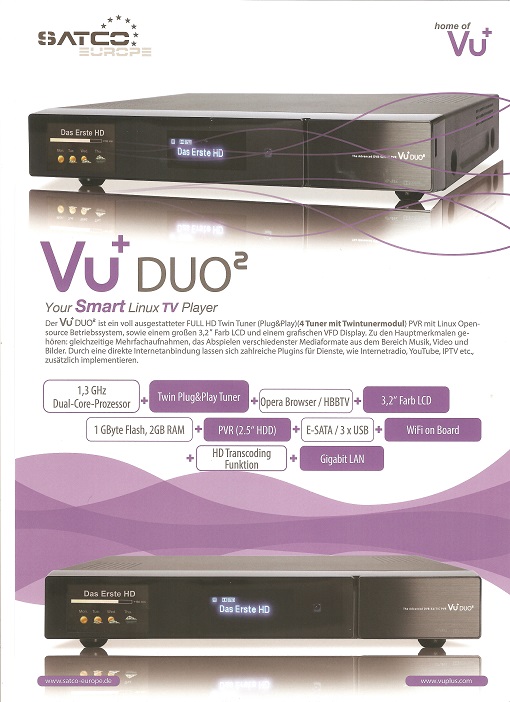

VU+ Duo² Datenblatt Seite 1
(Achtung: hier steht nur etwas von 2.5" Festplatten-Einbau ! Es gehen auch 3.5" Festplatten ins Gerät, die Halterung ist orig. dabei)

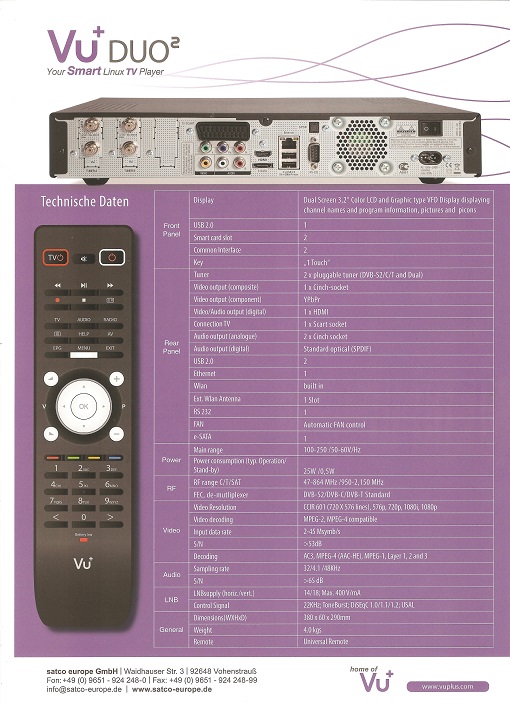

VU+ Duo² Datenblatt Seite 2
VU_Plus_Duo2_Datenblatt.pdf
VU+ Duo² Datenblatt (PDF)
(Achtung: hier steht nur etwas von 2.5" Festplatten-Einbau ! Es gehen auch 3.5" Festplatten ins Gerät, die Halterung ist orig. dabei)
(544.75 KiB) 1389-mal heruntergeladen
