Umbau auf Unicable

Ungelesener Beitrag von moto84 »

Hallo,

ich bin gerade Dabei die Sat-Anlage auf Unicable umzubauen und hätte dazu einige Fragen :)

Die aktuelle Ausgangssituation ist:

Sat-Spiegel auf Hotbird 13E
Single-LNB im Feedhalter für Hotbird 13E
Twin-LNB mit "selbstgebautem Multifeed-Adapter" auf Astra 19,2E
DiSEqC-Schalter 2/1 mit Kabelbindern an der Wandhalterung
Von hier gehen die Kabel dann in die Wand und von dort direkt in die Receiver im Wohn und Arbeitszimmer.

Der Receiver im Schlafzimmer ist aktuell an einer Campinganlage angeschlossen.

Nun würde ich gerne die Camping Anlage abbauen und zumindest die Option auf weitere Geräte haben.

Da Hotbird nicht mehr genutzt wird will ich den Spiegel auf 19,2E ausrichten, die LNBs Baujahr 1800 entsorgen und dafür ein DUR-LINE UK 124 UNICABLE 2 / JESS LNB verbauen. Von da in einen wasserdichten "Schaltkasten". In dem Schaltkasten würde ich dann über einen Anschluss der Potentialausgleichschiene / Erdungsschiene für 4 Anschlüsse mit F-Anschluss-Technik mit 4x Überspannungsschutz auf den Eingang eines F- Verteiler 3-fach SAT- tauglich die Ausgänge dann wieder über die Selbe Erdungsschiene. Die Erdungschine würde ich mit an der PAS anschliesen? Von dort würde ich direkt auf die vorhanden Receiver Fahren bzw. wenn eine Erweiterung ansteht Durchgangsdosen setzen und von diesen aus weiter zufahren.

Wäre es möglich mit einer Einschleuseweiche SAT-TER vor dem 3-fach Verteiler (natürlich auch hier mit Potentialausgleich) auch das DVB-T Signal einer Aussenantenne aktiv Opticum AX800 für alle Teilnehmer einzuspeisen? Dies wäre nur als Option für eine spätere Erweiterung interessant.

Die Vorhandenen Receiver sind:
Pace S HD 2 von Sky (Dual-Tuner EN50494)
EDISION Progressiv HDc nano + (EN50494)
EDISION Argus mini SAT ip (EN50494)

Ist das so machbar und auch Sinnvoll?

Vielen dank im Voraus
Rezzo


Benutzeravatar
techno-com
Site Admin
Beiträge: 22123
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 495 Mal
Danksagung erhalten: 564 Mal
Kontaktdaten:

Re: Umbau auf Unicable

Ungelesener Beitrag von techno-com »

Hallo und Herzlich Willkommen im Forum.

Habe ihre Anfrage in die Rubrik passend ihrer Anfrage verschoben, hier werden Sie alle Antworten finde, vor allem im Beitrag unter Fusion Kabel & Sat zu Unicable (2-FMH) .
Das mal vorab, mehr aktuell von Tablet aus dem Urlaub nicht machbar.
Eine terrestrische Einspeisung dazu ist auch möglich wie von ihnen beschrieben.

Hinweis: Erdung prüfen, 2 Meter Abstand zum Dach müssen eingehalten werden mit der Antenne sowie auch Kabeln etc.
Das mit dem Verteiler ist noch falsch, da gehört bei Ihnen ein EBC114 (ohne Dioden) rein und dahinter die passenden Antennendosen wie im verlinkten Beitrag erklärt.


Gesendet von iPad mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
moto84
Neuling
Beiträge: 2
Registriert: 2. November 2016 00:20

Re: Umbau auf Unicable

Ungelesener Beitrag von moto84 »

Hallo,

trotz Urlaub so eine schnelle Antwort, herzlichen dank dafür.

Ich habe noch etwas geforscht und zumindest bei 2 von 3 Kabeln Bezeichnungen gefunden welche mMn Ok sein sollten:

Wohnzimmer - Unbekannt ca. 15-20m länge
Arbeitszimmer - Preisner SK2000 ca. 5-10m länge
Schlafzimmer - Preisner SK2000Plus ca 10-15m länge

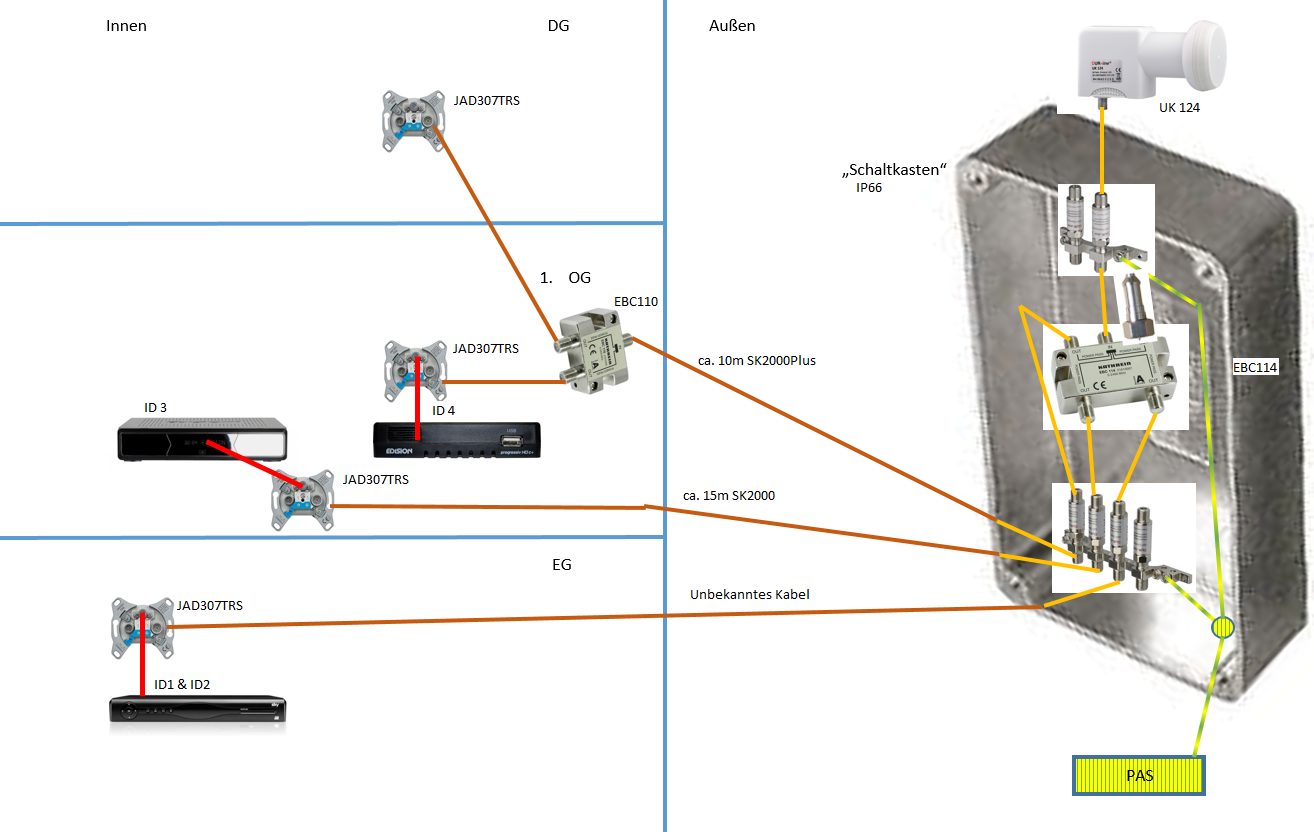

Anbei noch ein Beispielbild mit den aktuellen Änderungen, für alle neuen Kabel würde ich noch den Rest des SK2000Plus und bei bedarf das ESD 90.128 A-S Eco Koaxkabel (Rot) und im Außenbreich (Gelb) auch oder hier lieber Sytronic 75100 AKZ 3-S Hochleistungs Koaxkabel?

Als Dosen dache ich an die JAD307TRS?

Schönen Urlaub noch :)

EDIT:
Die Kabel vom ebc110 zu den Dosen sind auch neu. 1x 2-5m und einmal ca.10-15m

Ich habe im Keller noch Axing bve 20-01 und 40-01 sowie sve 20-01 und 40-01 zuliegen könnte ich diese testen und sollte der Spannugsabfall zu hoch sein gegen die ebc110&114 tauschen?
Dateianhänge
Benutzeravatar
techno-com
Site Admin
Beiträge: 22123
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 495 Mal
Danksagung erhalten: 564 Mal
Kontaktdaten:

Re: Umbau auf Unicable

Ungelesener Beitrag von techno-com »

Das passt so !

Aber es reicht ein Überspannungsschutz direkt nach dem LNB.

Dosen OK.

Kabel im Außenbereuch besser UB-beständig.

Ihre Verteiler gehen nicht.. die bve sind für Kabel-TV und die sve sind mit Dioden drin.


Gesendet von iPhone mit Tapatalk
