Wolke hat geschrieben:Hallo Leute
Hallo und Herzlich Willkommen im Forum
Wolke hat geschrieben:Habe ein Problem ......
Ich aktuell auch noch
ich verstehe nicht was sie GENAU meinen mit der Anfrage... von daher ein paar Fragen/Hinweise/etc. erst einmal vorab !
Wolke hat geschrieben:Hier sind 4 neue Leitungen verlegt worden .(neue Zimmer )
Diese sollen auch angeschlossen werden.
Ihr Betreff heißt "Umbau von 12 auf 24 Zimmer", hier sind es jetzt aber nur 4 neue Leitungen die an die vorhandene SAT-Verteilung mit angeschlossen werden sollen
Weiterhin sehe ich jetzt in dem aktuellen Aufbau schon 16 Zimmer bzw. Receiver/Anschlüsse/Tuner die versorgt werden (kann natürlich auch sein das 2 Kabel ja nur in ein Zimmer gehen) ......
Wichtig sind also nur diese 4 weiteren Anschlüsse, also eine Erweiterung von 16 Anschlüssen (akt.) auf 20 Anschlüsse ?

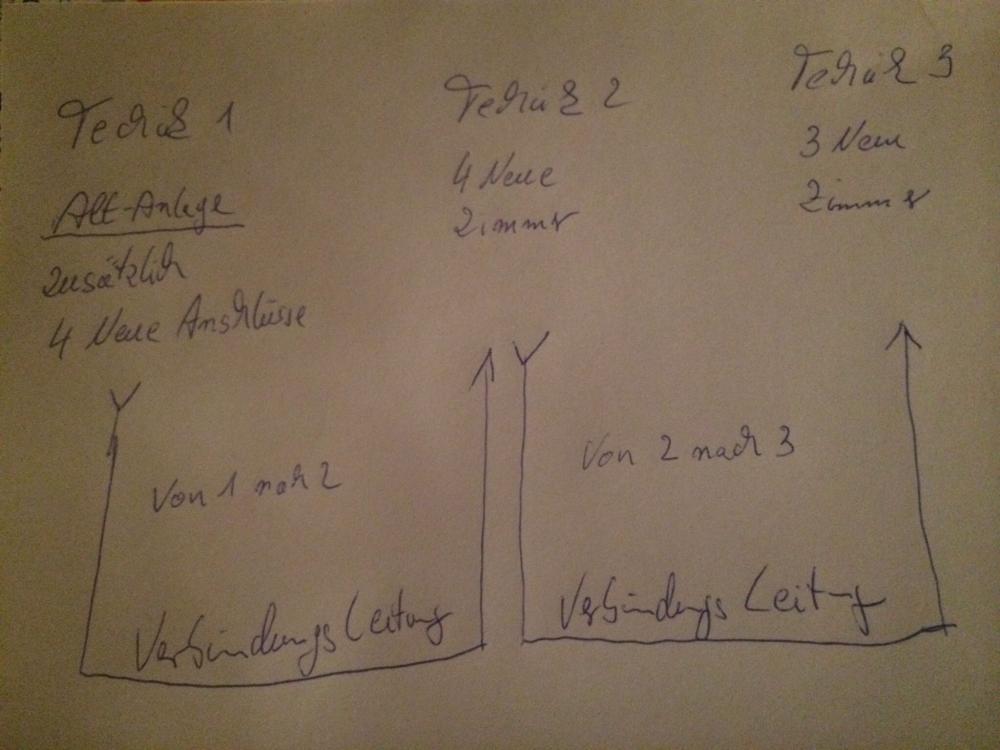

Wolke hat geschrieben:Dann wurde von Technik 2 eine Leitung nach Technik 3 gelegt !
Hier sind wiederum 3 Leitungen ankommend von den Zimmern!

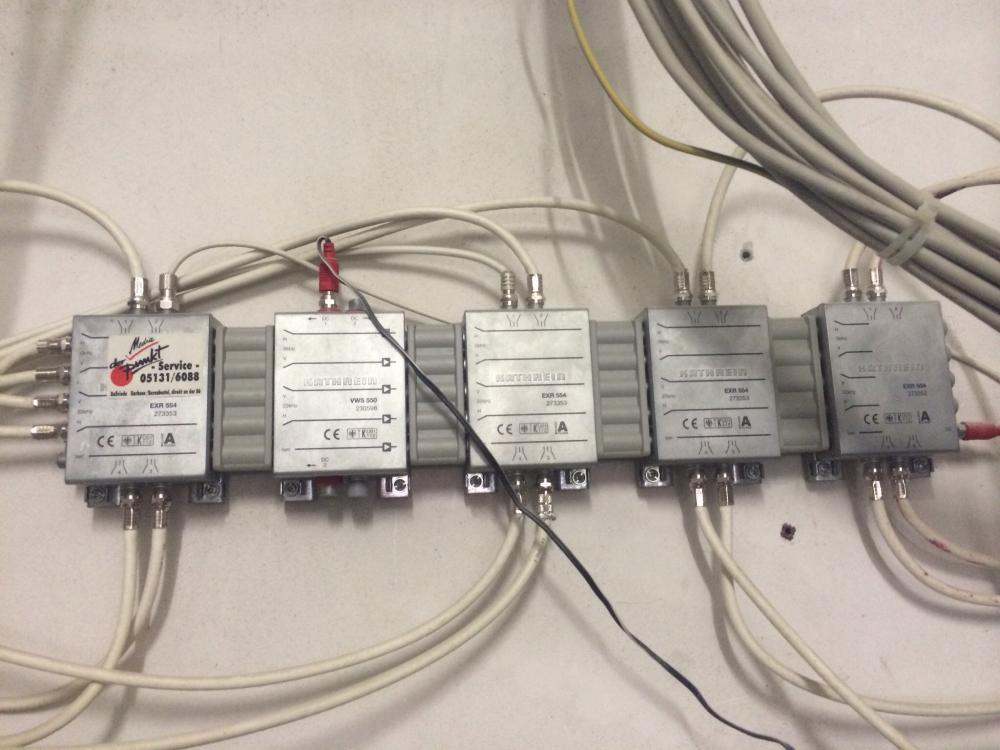

Dieser Aufbau wie er bei ihnen da im Haus ist wurde zusammen gestellt aus mehreren Kaskadenbausteinen anfangend mit einem 5/4 Multischalter links am Anfang und dann weiter über einen Zwischenverstärker an 3 weitere 5/4 Multischalter .... so baut man das heute nicht mehr !
An "Technik 3" sehe ich übrigens 4 Ausgänge die alle belegt sind, also nicht nur 3 Kabel in/von die/den Zimmer/n.
Wolke hat geschrieben:Meine Frage ist , ist das realisierbar und was muss eingebaut werden .
Das beantworte ich mal vorab ohne jetzt 100ige Angaben zu haben nach Verdacht was gemeint sein könnte ......
1. ohne nur an die Erweiterung zu denken muss erst einmal die bestehende Anlage richtig aufgebaut werden:
1.1. und hier fehlt jetzt schon der nach DIN/VDE vorgeschriebene innere Blitzschutz (Potentialausgleich)
siehe Erklärung unter
Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Mehr dazu und wie das alles aussehen könnte wenn es richtig aufgebaut wäre finden sie auch unter
Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
1.2. sind das alle alte F-Stecker die verwendet wurden und das noch super schlecht montiert das die metallenen "Fäden" der Koaxkabel Abschirmung hinten raus schauen ..... das ist super schlecht gemacht, da strahlt alles ein was nicht ins Kabel rein soll
Für mehr dazu siehe unter
Anleitung Montage F Kompressions- und SelfInstall- Stecker
2. um 4 weitere Ausgänge für die neuen Kabel zu erhalten könnte man hier:
2.1. einfach einen weiteren dieser alten, schon verwendeten Bausteine mit in den Aufbau rein setzen (wobei man da drauf achten muss wie viele dieser Bausteine direkt hintereinander gesetzt werden können und ab wann dann noch ein Vorverstärker/Einschleuseverstärker benötigt würde)
2.2. diese Anlage über nur 2 Multischalter so versorgen das gar kein Stromanschluss mehr benötigt wird .... dafür müsste man 2 Jultec voll receivergespeiste Multischalter hintereinander kaskadieren, z.B. einen
Jultec JRM0508A und dahinter einen
Jultec JRM0516T (5 + 16 Ausgänge wären dann 24 Teilnehmerausgänge für 24 Receiver (zu klären wäre hier ggf. noch was für ein Quattro-LNB da akt. im Einsatz ist da diese voll receivergespeisten Multischalter z.B. mit einem Kathrein UAS484 Quattro-LNB nicht richtig funktionieren würden und auch geklärt müsste werden wie weit der Kabelweg von der Antenne/dem LNB bis zur Verteilung die hier zu sehen ist wäre).
Erklärung Jultec Typenschlüssel => was bedeutet "kaskadieren" (hintereinander schalten) und wofür stehen die Zahlen/Buchstaben bei der Jultec-Typenbezeichnung =>
KLICK

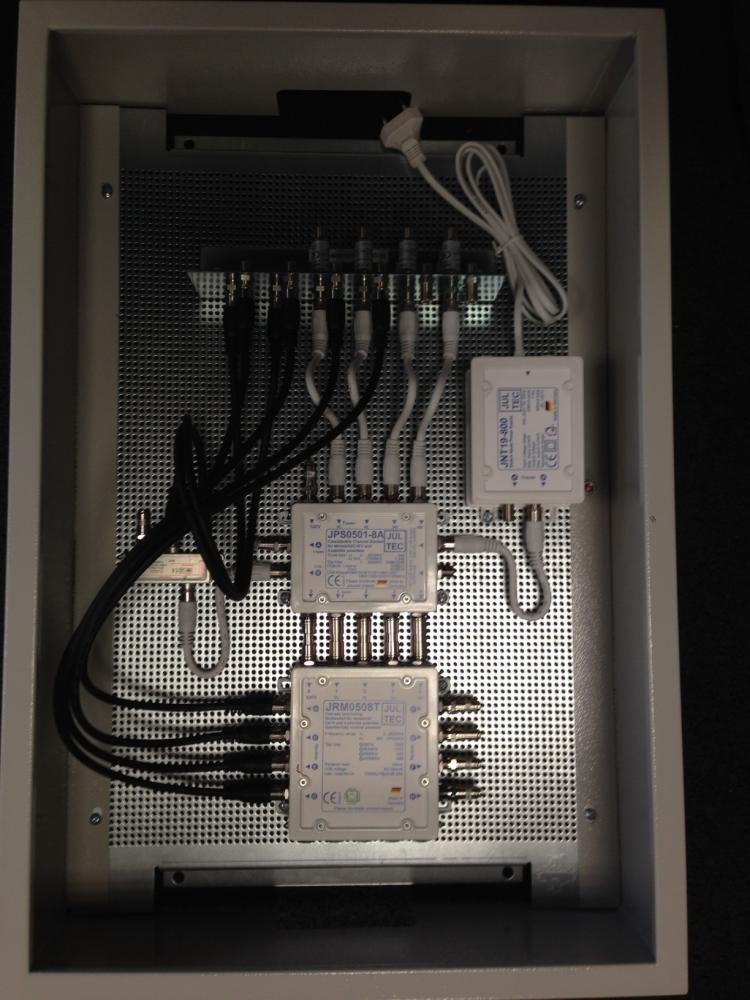

HIER können sie sehen wie ihr Aufbau bei Erweiterung ausschaut und wie das auch gehen würde .....
