Hallo zusammen.

ich plane eine neu SAT-Anlage aufzubauen.

- Alu Sat Spiegel 80cm
- optischen LNB mit Netzteil
- 4x Receiver

Da enden auch meine Fachkenntnisse im Bereich SAT-Anlage und benötige Eure Hilfe sobald es möglich ist.
Was für Koponente werden da für so eine optische SAT-Anlage benötigt?

DANKE !!!

MfG WA

Hallo und

Warum eine optische Signalverarbeitung/-Verteilung ?

Wie ist die Struktur der Verteilung im Haus, wo sollen alles die Receiver hin ?

4 Receiver und keiner soll für eine Twin-Versorgung ( tag/Twin-Versorgung ) oder gar für FBC-Frontends ( tag/FBC-Tuner-Versorgung ) vorbereitet werden ?

Ihnen ist bekannt das man mit einer optischen Anlage, den Lichtwellenkabel (LWL), nicht direkt einen Receiver anschließen kann ?

Mal ein paar Beiträge unter dem Such-TAG tag/optische-Versorgung oder tag/optisches-LNB vor dieser Anfrage gelesen ?

Dabei auch immer das mit planen/kontrollieren => Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Hi,

danke für die Antwort, leider hilft die mir nicht weiter.

techno-com hat geschrieben: 13. Oktober 2020 14:46 4 Receiver und keiner soll für eine Twin-Versorgung oder gar für FBC-Frontends vorbereitet werden ?

ja es werden nur 4 Resiever im Haus verteilt/betrieben

techno-com hat geschrieben: 13. Oktober 2020 14:46Ihnen ist bekannt das man mit einer optischen Anlage, den Lichtwellenkabel (LWL), nicht direkt einen Receiver anschließen kann ?

ja das ist mir auch bekannt.

Ich habe auch nur um eine Hilfe/Beratung gebeten, welche Komponenten benötigt werden um einen optischen SAT-Anlage aufzubauen, die man mit 4 Reseiver betreiben kann.
Das es keine technische Aufklärung sein soll, verstehe ich auch.

MfG WA

WA1960 hat geschrieben: 13. Oktober 2020 15:28Hi,

Hallo zurück

WA1960 hat geschrieben: 13. Oktober 2020 15:28danke für die Antwort, leider hilft die mir nicht weiter.

Aber ich muss doch erst einmal wissen wie das bei ihnen genau aufgebaut ist, sonst kann ich ja dazu nur alles raten
Viele meiner Fragen sind jetzt unbeantwortet, ich habe keinen Ansatz nur annhähernd bisher um hier etwas GENAU zu schreiben (was immer Sinn der Sache sein sollte ...).

WA1960 hat geschrieben: 13. Oktober 2020 15:28ja es werden nur 4 Resiever im Haus verteilt/betrieben

Thema "Twin-Versorgung", kein Wort dazu ( Twin/Triple/Quad Receiver Versorgung/gleichzeitige Aufnahmen ) ? Ich weiß nicht wie viele Koaxkabel, was für Koaxkabel oder wie diese Koaxkabel von welchem Punkt aus wohin verlegt sind ... kein Wort weiterhin dazu

WA1960 hat geschrieben: 13. Oktober 2020 15:28ja das ist mir auch bekannt.

Dann kennen sie also die optischen Rückumsetzer ?
Die gibt es als Quattro-Rückumsetzer (dahinter kann dann ein normaler Multischalter installiert werden, erklärt in den von mir gesetzten Links/TAGs, haben sie davon einen gelesen und was war daran unklar ?) und auch als Quad-Rückumsetzer wo man dann direkt die Receiver/Tuner anschließen kann......
Es gibt aber noch etliche andere Varianten das umzusetzen, und das wäre alles mal aufgezeigt/erklärt in den verlinkten Beiträgen/TAGs.

WA1960 hat geschrieben: 13. Oktober 2020 15:28Ich habe auch nur um eine Hilfe/Beratung gebeten, welche Komponenten benötigt werden um einen optischen SAT-Anlage aufzubauen, die man mit 4 Reseiver betreiben kann.

Pauschal einfach ohne das genauer mal vorher durchzugehen ?
OK ...
Antennen, optisches LNB daran, optisches Dämpfungsglied 10db, optisches Kabel in x Meter Länge zu einem Rückumsetzer und dann der optische Rückumsetzer ... Das Strom-Versorgungskabel zum optischen LNB muss dann noch mit einem Überspannungsschutz gesichert werden, genau wie im Beitrag unter Neubau: Optischer LNB - Satellitenschüssel auf Garage - Planung + SAT-IP und optischer LNB- Haltbarkeit? + Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A erklärt und dort tlw. sogar in vielen Bildern gezeigt.

Alternative:
Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + optisches N-Anschlusskabel + Netzteil OPM-LNB Power Supply)
TAG dazu im Forum => tag/Polytron-OPM-LNB100

WA1960 hat geschrieben: 13. Oktober 2020 15:28Das es keine technische Aufklärung sein soll, verstehe ich auch.

Da gehört in so eine Planung einfach mehr dazu als pauschal ein paar Bauteile zu nennen, soll ja am Ende alles passen ....
Weiterhin fehlt mir auch jeglicher Kommentar zum Potentialausgleich (bzw. sogar der kompletten und vorgeschriebenen "Erdung" / dem "Blitzschutz"), dazu hatte ich ja auch was geschrieben .....

Hi techno-com,

vielen Dank für Antwort. Jetz habe ich eine wage Vorstellung was man dazu benötigt um eine SAT (optisch) zu planen. Sobald ich den Aufbauplan, ich meine, alle notwendigen Teilen mit der Vorstellung des Aufbaus zusammenstelle, bitte ich Sie, sobald es Ihnen nichts ausmacht, darüberschauen und Ihre Meinung dazu geben.

Nochmal, vielen Dank!!!

MfG WA

Hallo zusammen,

so sieht meine Planung für eine neue Optische Sat Anlage aus.

Aufbau:
1. Satellitenschüssel ø 85 cm mit einem Optischen LNB
2. Die Optische LNB wird mit einem Optischer QUAD-Umsetzer per einen LWL Kabel ca. 30 Meter verbunden.
3. Zwischen dem Optischen LNB und dem Optischer QUAD-Umsetzer wird ein optisches Dämpfungsglied mit 10 db eingesetzt
4. Der Optischer QUAD-Umsetzer wird auf einer SAT Montageplatte 40x40 cm, zentral in einem Verteilerraum montiert.
5. Die Verkabelung (Koaxialkabel 120 dB) von 4x Receiver, die im Haus in verschiedenen Räumen verteilt sind, sind bis zum zentralen Verteilerraum verlegt. Die Länge der einzelnen Kabel beträgt ca. 15 bis 20 Meter
6. Am Optischer QUAD-Umsetzer werden also vier Receiver angeschlossen.
7. Zur Stromversorgung der optischen LNB wird ein Koaxialkabel zur Satellitenschüssel verlegt. Zwischen dem Koax-Kabel und dem Netzteil wird ein Überspannungsschutz eingesetzt. Der Überspannungsschutz wird auch auf der SAT Montageplatte montiert. Die Versorgung mit Power wird von einem mit LNB mitgelieferten Netzteil geleistet.
8. Zusätzlich wird ein Erdungskabel 4 mm² Cu für den Potenzialausgleich bis zur Satellitenschüssel gelegt.

Teileliste:
1. 1x - Gibertini OP 85 SE anthrazit (85cm Qualitätsantenne)
2. 1x - Triax-Hirschmann TOL 32 optisches LNB inklusiv Netzteil
3. 1x - Triax-Hirschmann TFC 40 (40 Meter) optisches Kabel konfektioniert mit Steckern
4. 1x - Triax-Hirschmann TFA 10 FC/PC optisches Dämpfungsglied (10db)
5. 1x - Triax-Hirschmann TVC 06 QUAD
6. 1x - Kathrein KAZ11 Überspannungsschutz 5-3000 MHz (SPD2 Überspannungsableiter)
7. 1x - Koaxialkabel 120 dB ca. 30 Meter zum LNB
8. 1x - TRIAX Netzteil TPS 323 PSU

Währe das so OK, oder ist da noch was ich beachten muss oder anders planen soll?

Danke!!!

MfG WA

WA1960 hat geschrieben: 22. Oktober 2020 16:30Hallo zusammen,

Hallo zurück

WA1960 hat geschrieben: 22. Oktober 2020 16:302. Die Optische LNB wird mit einem Optischer QUAD-Umsetzer per einen LWL Kabel ca. 30 Meter verbunden.
3. Zwischen dem Optischen LNB und dem Optischer QUAD-Umsetzer wird ein optisches Dämpfungsglied mit 10 db eingesetzt

Das optische Dämpfungsglied kommt direkt an den optischen LNB, dann erst mit dem optischen Kabel weiger ....
Quelle: SAT-IP und optischer LNB- Haltbarkeit?

WA1960 hat geschrieben: 22. Oktober 2020 16:304. Der Optischer QUAD-Umsetzer wird auf einer SAT Montageplatte 40x40 cm, zentral in einem Verteilerraum montiert.

WA1960 hat geschrieben: 22. Oktober 2020 16:308. Zusätzlich wird ein Erdungskabel 4 mm² Cu für den Potenzialausgleich bis zur Satellitenschüssel gelegt.

Da fehlt dann ein Erdungsblock um dort den Potentialausgleich durchzuführen !
Potentialausgleichschiene für 4 Anschlüsse mit F-Anschluss-Technik (Polytron EB 4)
D.h. die Kabel vom optischen Quad-Umsetzer auf diesen Erdungsblock und dann erst weiter in die Zimmer mit dem Koax-Verlegekabel dorthin ... dieser Erdungsblock wird dann an das PA-Kabel kommend vom geerdeten Antennenmast angeschlossen.

WA1960 hat geschrieben: 22. Oktober 2020 16:307. Zur Stromversorgung der optischen LNB wird ein Koaxialkabel zur Satellitenschüssel verlegt. Zwischen dem Koax-Kabel und dem Netzteil wird ein Überspannungsschutz eingesetzt. Der Überspannungsschutz wird auch auf der SAT Montageplatte montiert. Die Versorgung mit Power wird von einem mit LNB mitgelieferten Netzteil geleistet.

Nicht ganz richtig ... ganz genau muss der Überspannungsschutz (Kathrein KAZ11 in diesem Fall) direkt dort montiert werden wo das Kabel vom optischen LNB kommend das erste Mal is Haus eintritt. Und dann verwendet man dort auf dem Weg raus zum optischen LNB auch UV-beständiges Koaxkabel (schwarzes).

WA1960 hat geschrieben: 22. Oktober 2020 16:306. 1x - Kathrein KAZ11 Überspannungsschutz 5-3000 MHz (SPD2 Überspannungsableiter)

WA1960 hat geschrieben: 22. Oktober 2020 16:307. 1x - Koaxialkabel 120 dB ca. 30 Meter zum LNB

Das Netzteil könnte man dann also auch direkt im DG ("Kniestock" soweit vorhanden und dort auch Strom ist) montieren ....
Koaxkabel "120db" ist übrigens kein Qualitätsmerkmal
Diese 120db stehen für die Abschirmung vom Koaxkabel ... aber hier wird ja nur "Strom" übertragen, da ist eine Abschirmung nicht das Wichtigste (eh total überbewertet und oft auch absolut falsch was da tlw. für Fabelwerte mit 145db aufwärts überhaupt angegeben werden). In ihrem Fall ist es viel wichtiger das der Innenleiter vom Koaxkabel einen guten Durchmesser hat, und da empfiehlt sich das Dur-Line DUR95 Koaxkabel mit 1.13mm Innenleiter-Durchmesser (für alles was innen verlegt wird, außen immer UV-beständiges Koaxkabel).
tag/UV-bestaendige-Koaxkabel

WA1960 hat geschrieben: 22. Oktober 2020 16:30Teileliste:
1. 1x - Gibertini OP 85 SE anthrazit (85cm Qualitätsantenne)

WA1960 hat geschrieben: 22. Oktober 2020 16:302. 1x - Triax-Hirschmann TOL 32 optisches LNB inklusiv Netzteil

Polytron optisches LNB OPM-LNB 032 (32--fach - FibreMDU)

WA1960 hat geschrieben: 22. Oktober 2020 16:303. 1x - Triax-Hirschmann TFC 40 (40 Meter) optisches Kabel konfektioniert mit Steckern

Polytron optisches Kabel OFI-Serie für den Innenbereich (Monomode - FC/PC Anschluss - vorkonfektioniert - 1/3/5/10/15/20/30/40/50/75/100/150/200 Meter)
Gibt es auch als Twin-Kabel (Vorbereitung für ggf. spätere Erweiterungen etc.), das wäre dann auch UV-beständig ... kam später, da wurde dann an so etwas auch gedacht bei den optischen Kabeln
Polytron optisches Twin Kabel OFO-Serie für den Außenbereich (Monomode - FC/PC Anschluss - vorkonfektioniert - 10/15/30/40/50/75/100/150/200/230/250/300/350/500 Meter)

WA1960 hat geschrieben: 22. Oktober 2020 16:304. 1x - Triax-Hirschmann TFA 10 FC/PC optisches Dämpfungsglied (10db)

Polytron OFA 010 optisches Dämpfungsglied 10 dB, FC/PC-Anschlüsse

WA1960 hat geschrieben: 22. Oktober 2020 16:305. 1x - Triax-Hirschmann TVC 06 QUAD

Polytron OPM-C4S Quad Rückumsetzer (optisches Fibre LNB Umsetzer - Virtual Abschlusseinheit)

WA1960 hat geschrieben: 22. Oktober 2020 16:308. 1x - TRIAX Netzteil TPS 323 PSU

Polytron OPM-CPS Netzteil für optische Umsetzer (Netzteil 20V, 1.2A)

Hallo techno-com,

vielen Dank für die Antwort.
Dann werde ich den Aufbau nach Ihnen Tips ausführen.

Ich bedanke mich sehr herzlich für Ihre Mühe!

MfG WA

Vielen Dank für die ganzen ausführlichen Antworten.

Da ich mich selbst gerade bei der Planung der SAT-Anlagen befinde, passen diese Beiträge gerade sehr gut und helfen mir mit Sicherheit weiter!

Eventuell melde auch ich mich noch einmal, wenn es Probleme beim Aufbau geben sollte.

Liebe Grüße,
Merle

Guten Morgen,

die lange Bauphase neigt sich dem Ende und nun sollte am Wochenende die SAT-Anlage in Betrieb gehen. Unterstützung kam vom örtlichen TV/SAT-Techniker, der die Antenne zunächst mit einem Nicht-LWL-LNB ausrichtete und diesen dann durch den Polytron OPM-LNB ersetzte. Leider kommt am Polytron OPM-C4S scheinbar kein Signal an, die RF-LED bleibt aus.

Folgendes wurde bereits getestet:
1. Das vorkonfektionierte 30m LWL-Kabel haben wir vom Hauselektriker bekommen, im Leerrohr verlegt und während der Bauarbeiten wie ein rohes Ei behandelt. Die Befürchtung, dass es doch einen Schaden abbekommen hat, bestätigte sich zum Glück nicht. Das Licht eine LED kommt am jeweils anderen Ende sichtbar an.
2. Spannungsversorgung liefert mit und ohne Kathrein KAZ 11 Überspannungsschutz messbare 12V am COAX-Ausgang auf der LNB-Seite.

Das letzte beteiligte Glied dieser Kette ist das LNB, evtl. liegt hier ein Defekt vor. Jetzt die Frage: "Habe ich da die Möglichkeit die Funktion zu testen ?"
Ein 2. LNB, dass einfach mal zum Test getauscht werden kann, haben wir leider nicht zur Hand.

Oder gibt es noch ganz andere Ideen zu unserem Problem?

Viele Grüße und Danke im Voraus für jeden Input,
WA

Bitte um die Auftrags- bzw. Rechnungsnummer für den Kauf der Komponenten über uns !

Über ihre hier verwendete Emailadresse im Forum kann ich kein Kundenkonto im Shop aktuell zuweisen.

Ich weiß aktuell nicht was sie genau aufgebaut haben .....
Meist liegt so ein Problem schon an falsch aufgebrachten optischen Steckern, die müssen auf den Millimeter GENAU einsteckt sein. Dafür sollte ein Techniker aber auch ein optisches Messgerät dann haben um die optischen Signalpegel zu messen.

Anleitung für diese Geräte genau anschauen auch einmal !

Hallo,

Danke für die prompte Rückmeldung und Sorry, dass ich mich jetzt er zurückmelde. Seien Sie versichert, dass uns der sorgsame Umgang und die Präzision beim Umgang mit optischen Signalübertragungskomponenten bewusst ist. Den "Sitz" der Steckverbindungen hatten wir auch bereits überprüft und für gut befunden. Die Kontrollleuchte für Ausgangssignal (3) bleibt aber leider aus.

Die von uns verbauten Komponenten entnehmen Sie bitte der Rechnung 38882.

Über Tips, was wir testen können, wären wir sehr dankbar.

Danke und viele Grüße,
WA

Hallo zurück

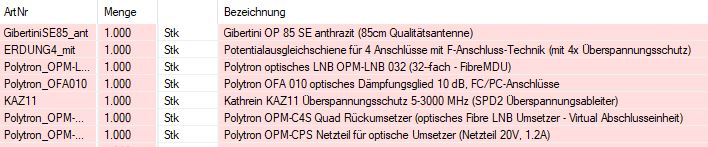

Erst einmal hier ein Screenshot ihrer Bestellung ....

Aber da sind einfach noch sehr viele Fragen offen:

1. mit dem nicht-optischen LNB war der Astra 19.2 Grad Ost zu empfangen ?

2. das optische Dämpfungsglied wurde am optischen LNB montiert ?

3. das Netzteil ist am Quad-Umsetzer OPM-C4S dran ?`

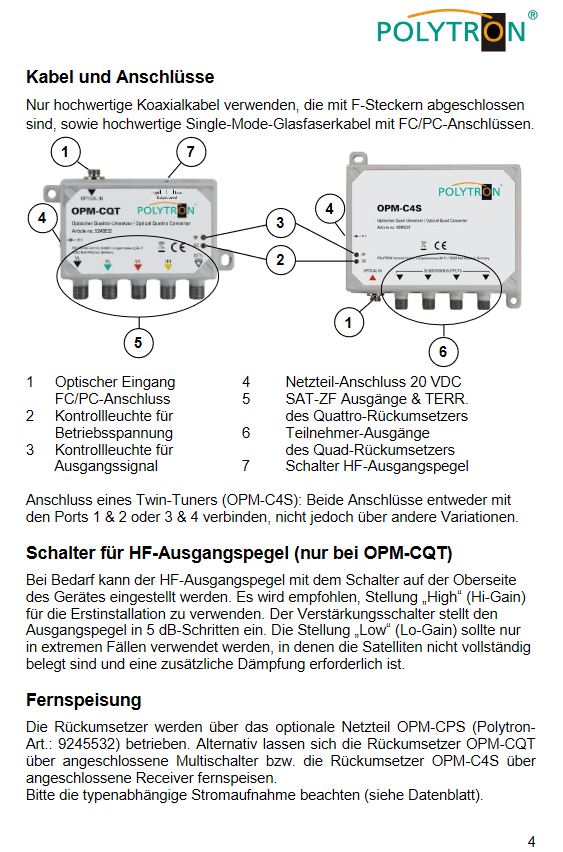

4. welche LEDs leuchten den am OPM-C4S ? Bild davon wäre mal gut das man das genau sieht ...

5. welches Messgerät hat der Techniker eingesetzt um das optische Signal zu messen (also vor dem optischen Quad-Rücksetzer) ? Wie waren dort die Messwerte ?


Das mit der Stromversorgung vom optischen LNB scheint ja OK zu sein, hier schreiben sie ja irgendwo das sie das "rote leuchten" am Ende vom optischen Kabel sehen.
