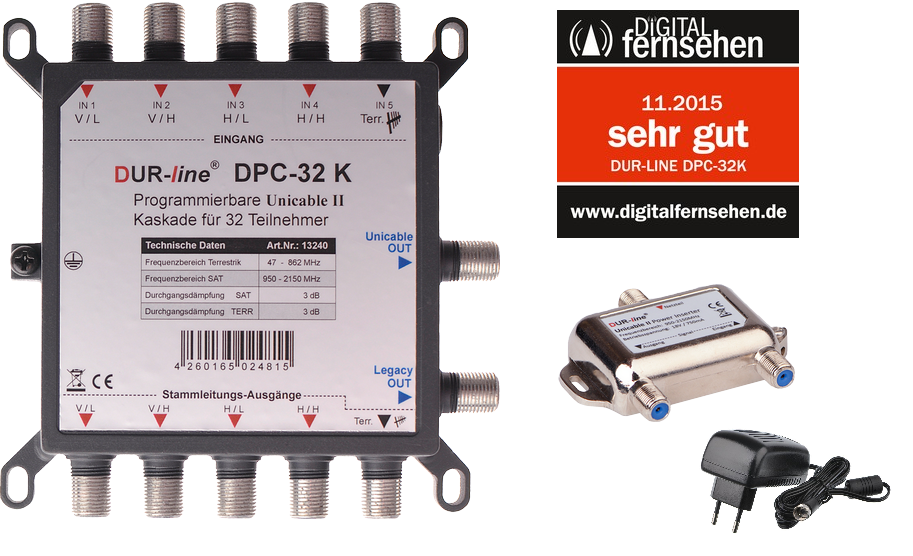

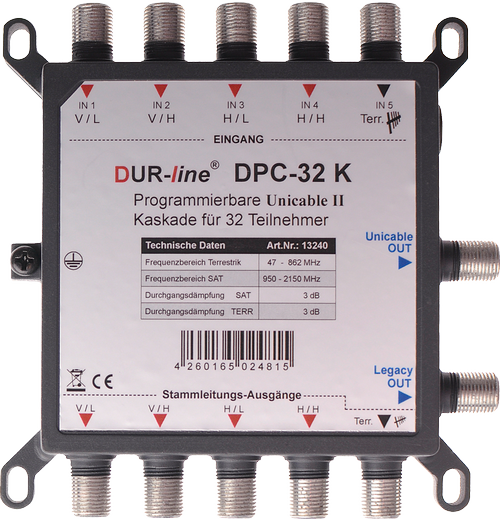

Dur-Line DPC-32 K Unicable 2 / JESS Multischalter (1x32 / 2x16 Umsetzungen oder 32 Transponder programmierbar)
Shoplink

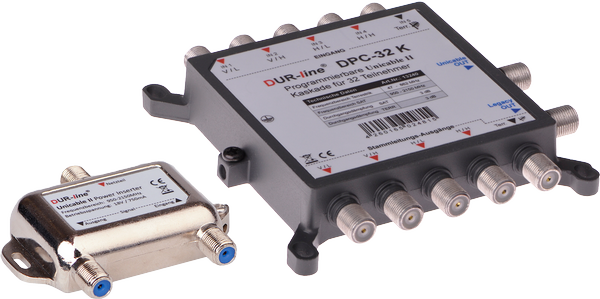

Lieferung incl. Netzteil + Power-Inserter
dCSS-Chipsatz !

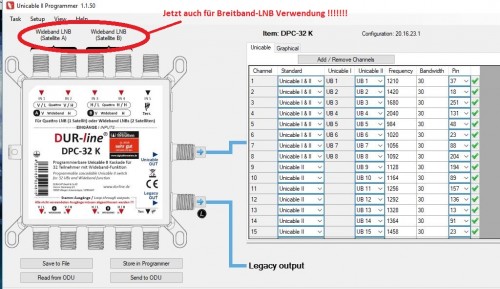

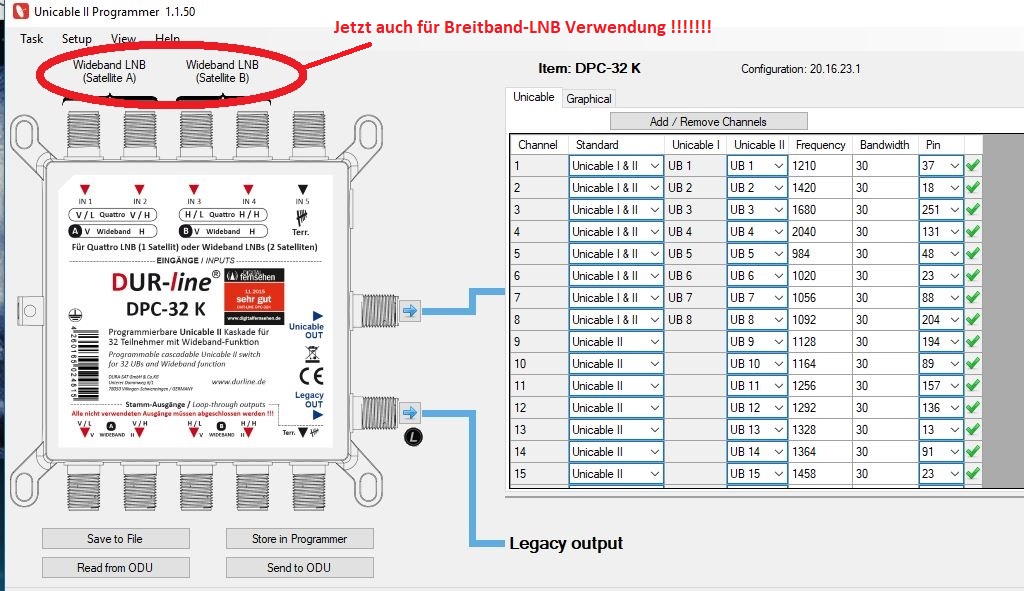

Neu 9-2018 => Das DPC32-K ist jetzt auch Breitband-LNB tauglich ! Daher kommt auch der DWB32-K damit nicht mehr zur Auslieferung ....

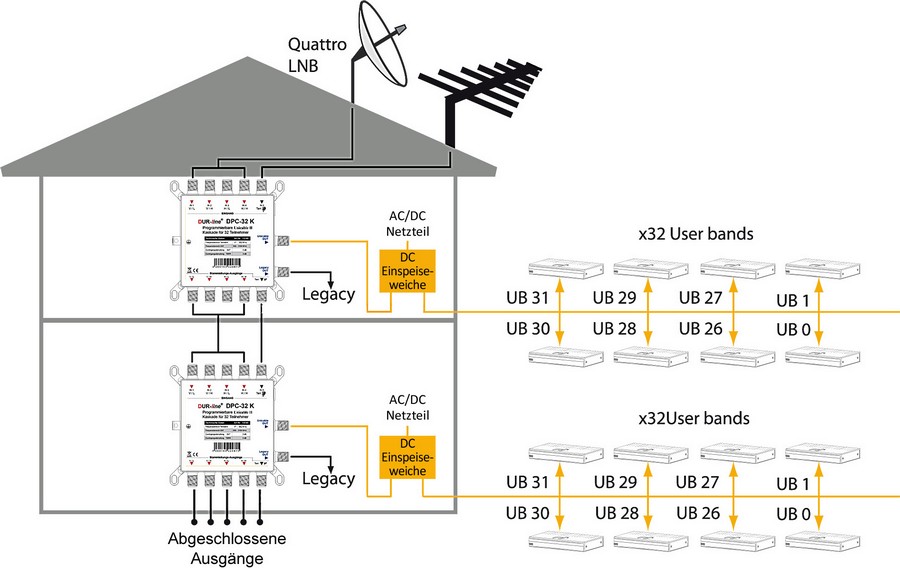

Der DUR-Line DPC-32 K ist eine Unicable II Kaskade in einer kompakten Bauform, die Installationen mit maximal 32 Set-Top Boxen (Receiver/Tuner) über ein einziges Kabel ermöglicht.

Die digitale Channel-Stacking Technologie (CSS) nutzt schnelle Breitband analog zu digital Konverter und verwendet die digitale Signalverarbeitung, um die gewünschten Transponderkanäle auszuwählen und zu bündeln.Die Kaskaden Firmware kann so konfiguriert werden, dass sie eine fest vorgegebene Transponder zu ZF-Frequenz Zuweisung bietet und so bis zu 32 Transponder (TP) über einen Unicable Ausgang ausgibt.

Dies ermöglicht es eine unbegrenzte Anzahl von Receivern mit dem LNB zu verbinden und somit eine Satelliten Wohnanlagen Verteilung deutlich günstiger und einfacher als jemals zuvor zu realisieren. Der Betriebsmodus (dynamisch oder statisch), der Signalpegel, die Kanalbandbreite, die Anzahl der Userbands, die Zwischenfrequenzen und ein Antennenjustier-Modus können mittels eines Programmiergerätes vor Ort konfiguriert und aktualisiert werden.

Die Kommunikation zwischen der Kaskade und den angeschlossenen Unicable Receivern erfolgt nach EN50494 (Unicable) und/oder EN50607 (JESS) und kann je User Band definiert werden. Dies ermöglicht Installationen bestehend aus sowohl nur EN50494-fähigen oder EN50607 kompatiblen PVRs und HGWs der nächsten Generation.

Ab Werk sind beim Dur-Line DPC-32 K über den Unicable Ausgang 32 Teilnehmer freigeschaltet. Mit dem optional erhältlichen Programmer "Dur-Line DP-2432" sind folgende Konfigurationen möglich:
- 32 Teilnehmer (Werkszustand) an einem Ausgang

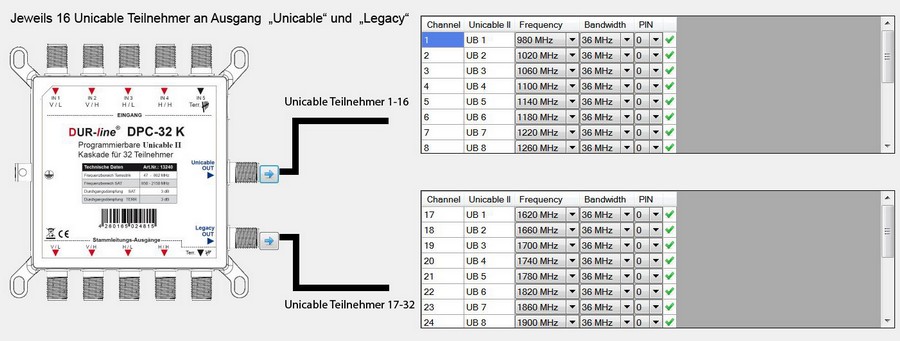

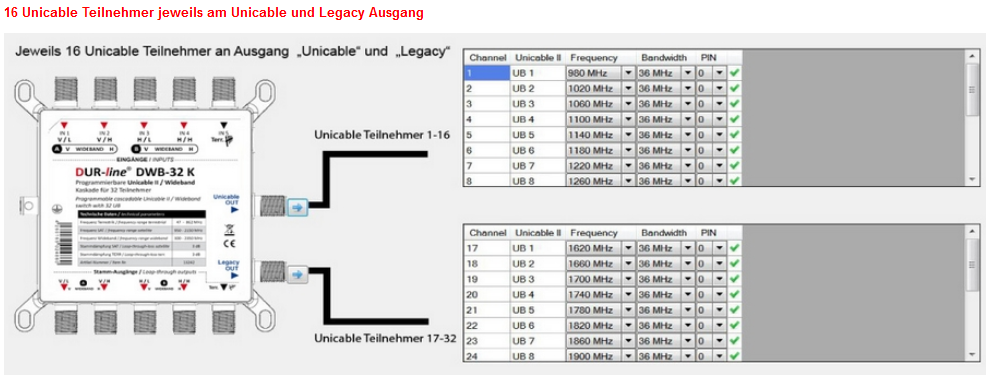

- 16 Unicable2 / JESS Teilnehmer am Unicable Ausgang und/oder 16 Unicable2 / JESS Teilnehmer am Legacy Ausgang

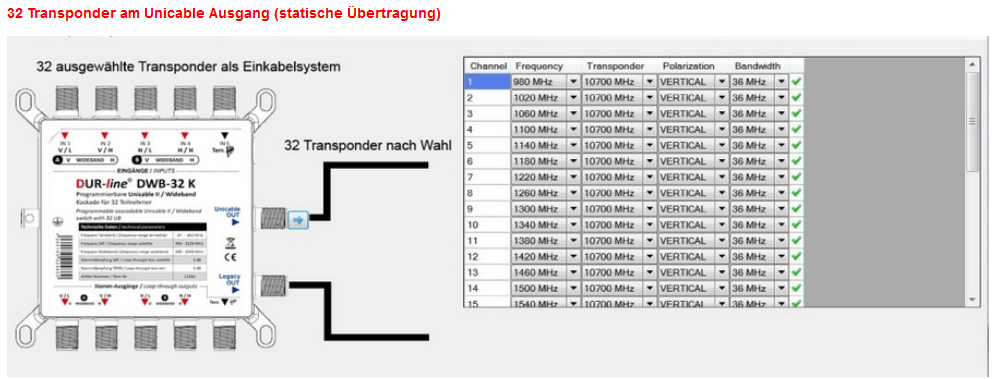

- statisch 32 auswählbare Transponder am Unicable Ausgang (Kopfstation-Modus)

Technische Daten
Eingänge:
4 x Sat-ZF-Eingänge vom Quattro-LNB
1 x UHF/VHF Eingang für terrestrische Antennen
Ausgänge:
4 x Sat-ZF-Durchschleif-Ausgänge,
1 x Terrestrischer Durchschleif-Ausgang,
1 x Legacy-Ausgang mit kombiniertem terrestrischem Signal,
1 x Unicable-Ausgang mit max.32 Userbändern und kombiniertem terr. Signal
Steuerungsprotokoll:
DiSEqC1.x/ DiSEqC2.0, Unicable (EN50494), JESS (EN50607)
Eingangsfrequenzbereiche:
Satellit: 950-2150MHz
Terrestrisch: 40-862MHz
Durchschleifdämpfung:
Satellit: 3dB max.
Terrestrisch: 3dB max.
Konversionsgewinn:
Unicable Ausgang: -25dB min. (83dbµV)
Legacy Ausgang: -1 bis + 7dB
Ausgangsspannung/-pegel (Unicable = AGC kontrolliert):
Unicable-Ausgang: -25dBm (83dbµV)
Legacymodus-Ausgang: -50 bis -15db
Eingangsspannung/-pegel:
-50 bis -15dBm (67 bis 100dbµV)
User Band Kanal (Bandbreite):
frei konfigurierbar, 10 - 80 MHz (standardmäßig 36 MHz)
User Band Kanal (Verstärkungswelligkeit):
3dB max.
HF Isolierung
Satellit/Satellit ZF: 28dB min.
Satellit/terrestrisch: 28dB min.
Satellitenkanal/Kanal (User Bands):
28dB min.
LO Phasenrauschen:
bei 1 KHz: -80dBc/Hz max.
bei 10 KHz: -92dBc/Hz max.
bei 100 KHz: -96dBc/Hz max.
bei 1 MHz: -104dBc/Hz max.
System Phasenrauschen:
1,5 Grad max.
Eingang/Ausgang VSWR 2,5 : 1
Eingangs-/Ausgangsimpedanz:
75 Ohm
Legacy Ausgang-Umschaltung
F-Type
V/L => 13 V/0 kHz, V/H => 13 V/22 kHz
H/L => 18 V/0 kHz, H/H => 18 V/22 kHz
LNB Stromzufuhr:
Max. 300mA bei 13-18 V
DC Stromaufnahme:
450mA bei 13 VDC (max.)
Betriebstemperatur:
-30 bis +60° C

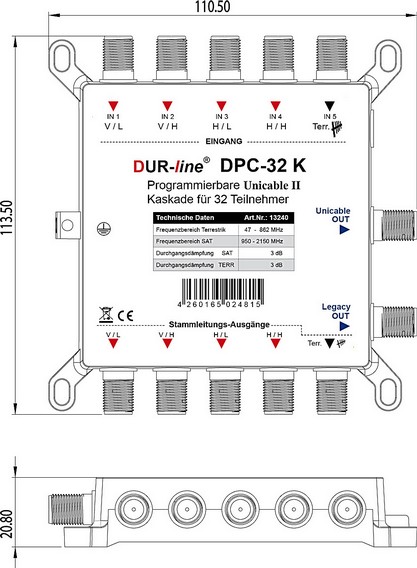

Abmessungen:
113,5 x 110,5 x 20,8 mm (B x H x T)

User Band Frequenzen (Kanäle/ID/SatCR/SCR)
Diese Beispiele (1x32 + 2x16er Betrieb) sind nur mit unserer Vorprammierung so konfiguriert - wenn diese Vorprogrammierung nicht mit bestellt wird erfolgt die Auslieferung im orig. Auslieferungszustand 1x32 mit entsprechender voreingesteller ID/Frequenz Zuordnung

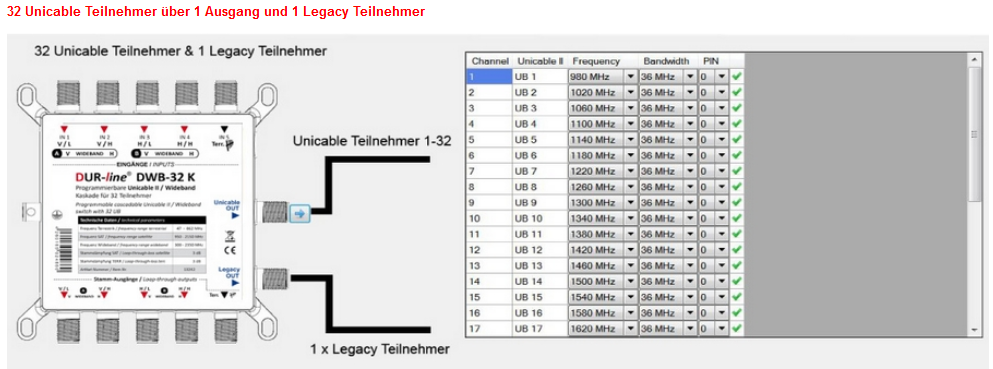

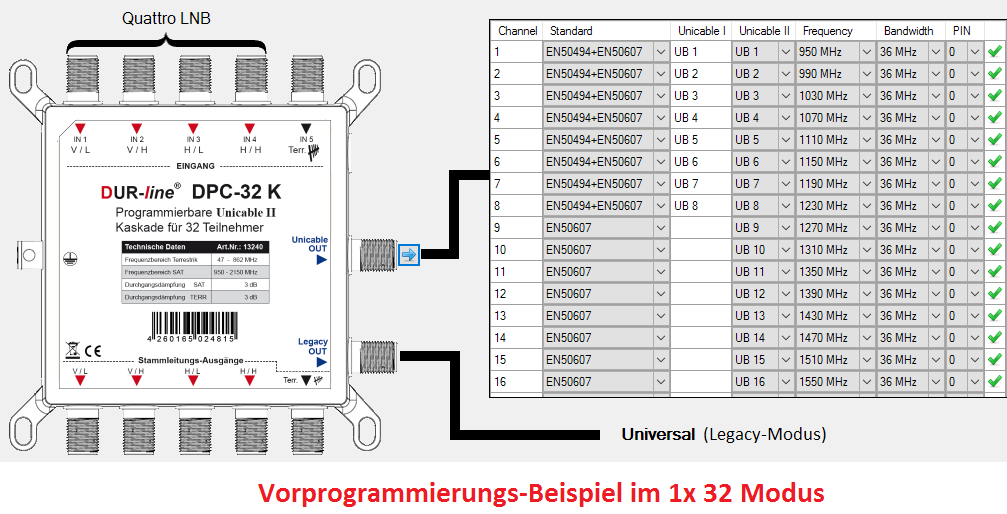

Beispiel für 32 Kanäle (nur Unicable-Ausgang) + Legacy-Ausgang extra verfügbar:
CH1: 950 MHz (EN50494 + EN50607)
CH2: 990 MHz (EN50494 + EN50607)
CH3: 1030 MHz (EN50494 + EN50607)
CH4: 1070 MHz (EN50494 + EN50607)
CH5: 1110 MHz (EN50494 + EN50607)
CH6: 1150 MHz (EN50494 + EN50607)
CH7: 1190 MHz (EN50494 + EN50607)
CH8: 1230 MHz (EN50494 + EN50607)
CH9: 1270 MHz (EN50607)
CH10: 1310 MHz (EN50607)
CH11: 1350 MHz (EN50607)
CH12: 1390 MHz (EN50607)
CH13: 1430 MHz (EN50607)
CH14: 1470 MHz (EN50607)
CH15: 1510 MHz (EN50607)
CH16: 1550 MHz (EN50607)
CH17: 1590 MHz (EN50607)
CH18: 1630 MHz (EN50607)
CH19: 1670 MHz (EN50607)
CH20: 1710 MHz (EN50607)
CH21: 1750 MHz (EN50607)
CH22: 1790 MHz (EN50607)
CH23: 1830 MHz (EN50607)
CH24: 1870 MHz (EN50607)
CH25: 1910 MHz (EN50607)
CH26: 1950 MHz (EN50607)
CH27: 1990 MHz (EN50607)
CH28: 2030 MHz (EN50607)
CH29: 2070 MHz (EN50607)
CH30: 2110 MHz (EN50607)
CH31: 2150 MHz (EN50607)

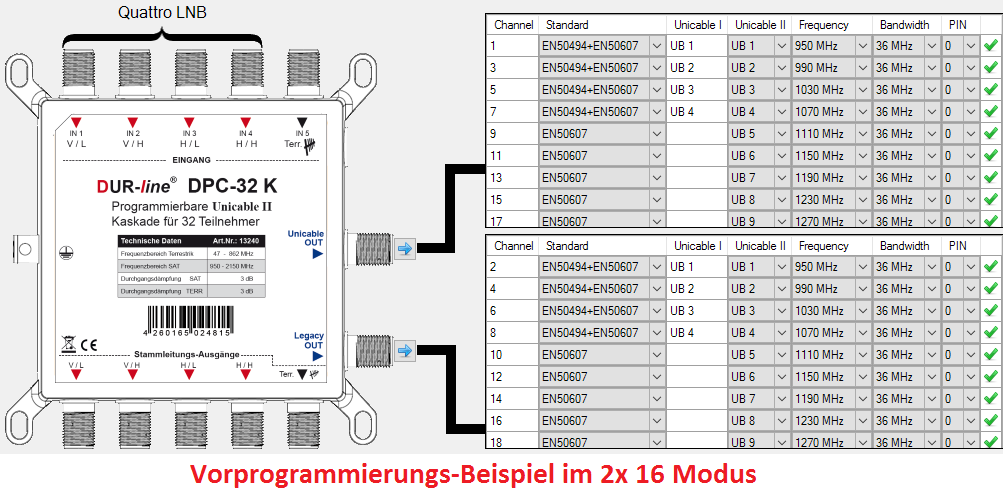

CH32: 2190 MHz (EN50607) Beispiel für 2x16 Kanäle:
Unicable-Ausgang + Legacy-Ausgang:
CH1: 950 MHz (EN50494 + EN50607)
CH2: 990 MHz (EN50494 + EN50607)
CH3: 1030 MHz (EN50494 + EN50607)
CH4: 1070 MHz (EN50494 + EN50607)
CH5: 1110 MHz (EN50607)
CH6: 1150 MHz (EN50607)
CH7: 1190 MHz (EN50607)
CH8: 1230 MHz (EN50607)
CH9: 1270 MHz (EN50607)
CH10: 1310 MHz (EN50607)
CH11: 1350 MHz (EN50607)
CH12: 1390 MHz (EN50607)
CH13: 1430 MHz (EN50607)
CH14: 1470 MHz (EN50607)
CH15: 1510 MHz (EN50607)
CH16: 1550 MHz (EN50607)
Legende für IDs oben:
EN50494 = steuerbar über unicable-taugliche Geräte
EN50607 = steuerbar über JESS-taugliche Geräte
CH = Unicable/JESS ID (Achtung, im Auslieferungszustand beschrieben mit einer Zählung ab CH0 und nicht bei 1, d.h. an den Geräten wo man nur eine ID einstellen kann, also Zählung ab "1", einfach die CH0 = ID1 nehmen - siehe Anleitung vom Receiver ob die Eingabe dort bei 0 oder 1 beginnt)

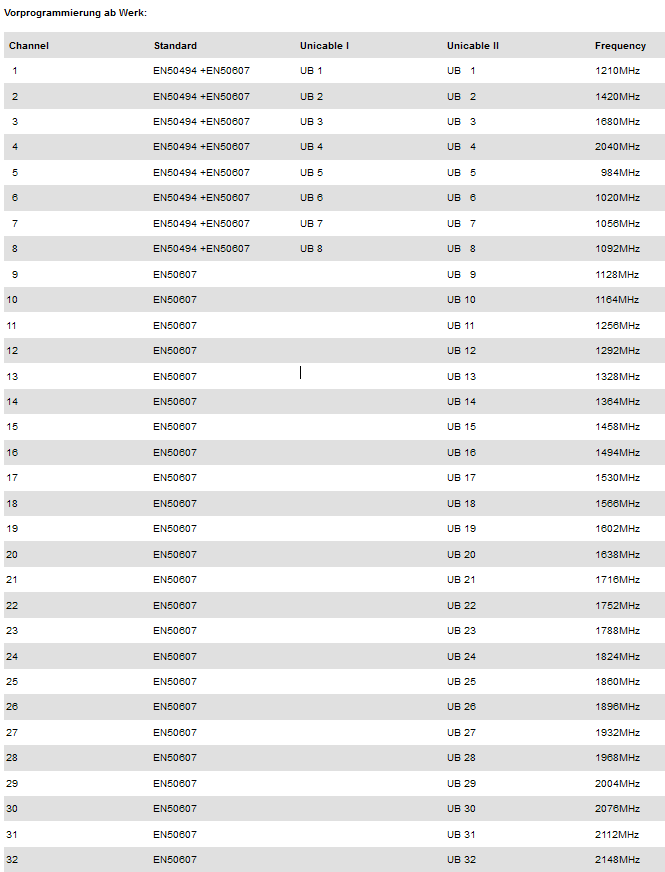

Die o.g. Zuordnungen sind Beispiele und entsprechen nicht der tatsächlichen Vorprogrammierung (diese können sie der beiliegenden Bedienungsanleitung entnehmen)

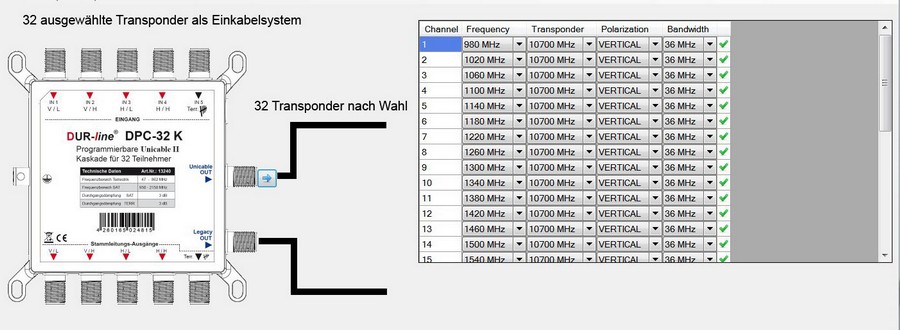

Anwedung als statisches Einkabelsystem:
hier können dann 32 frei gewählte komplette Transponder über ein Kabel eingespeist/verteilt werden (natürlich auch mit Verteilern) Das benötigte Netzteil + der Power-Inserter für das System liegt dem Lieferumfang bei.

Hinweis: wird der Legacy-Ausgang (wenn dieser im Legacy-Modus arbeitet und der Schalter z.B. nicht in den 2x16 Modus umprogrammiert wurde) nicht benötigt kann über diesen das Netzteil direkt angeschlossen werden, die DC-Einspeiseweiche (Power-Inserter) kann dann entfallen.


Hersteller: Dur-Line
Typ: DPC-32 K (Kaskade)
EAN: 4260165024815

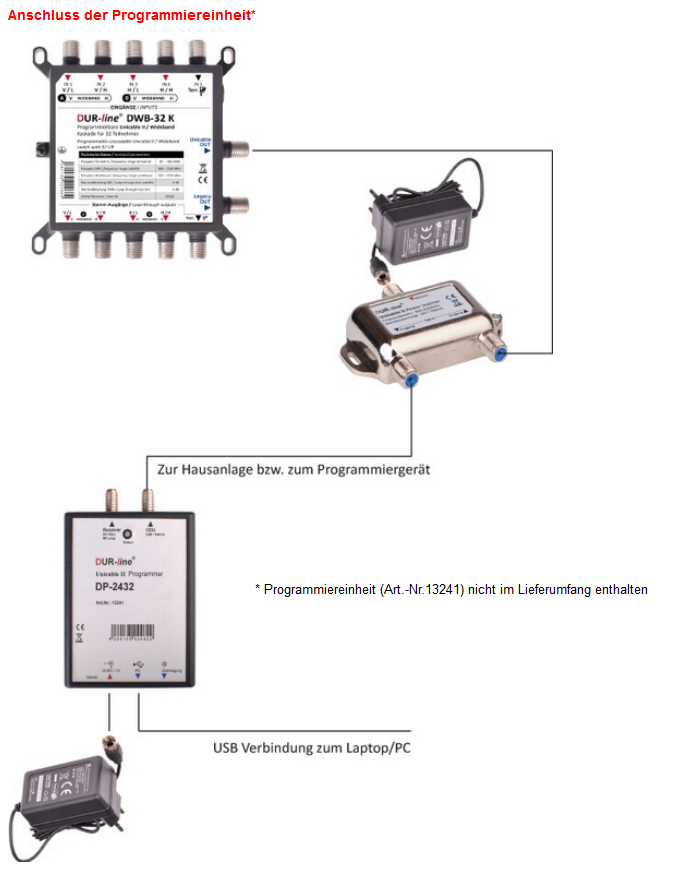

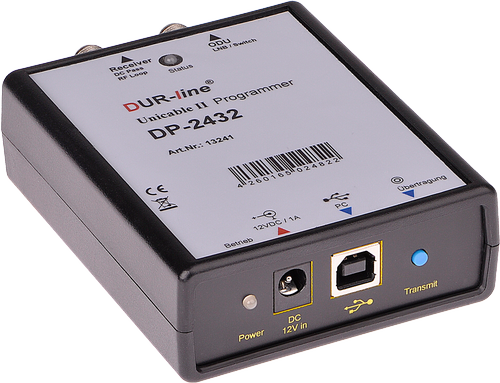

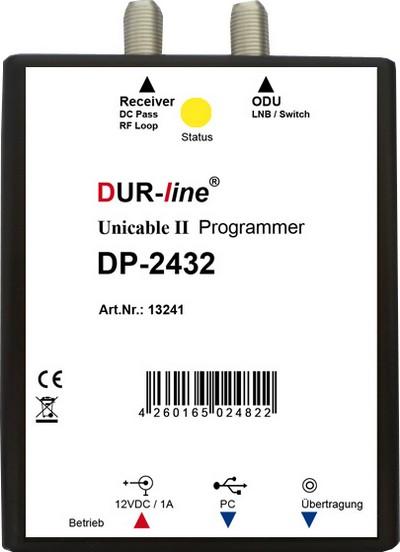

Dur-Line DP-2432 Programmiergerät für Dur-Line DPC-32K + DWB-32K Multischalter
(passend zu DPD-32 K Unicable2/JESS Multischalter/Kaskade)
Shoplink

Wurde ersetzt durch den Inverto SatPal Messgerät + Programmiereinheit- Satelliteninstallation per iOS/Android App - IDLU-SPAL03-OOOBT-OPP 5415

Bis zu 32 Teilnehmer über 1 Kabel

Mit dem Programmer DP-2432 sind folgende Konfigurationen möglich:
- 32 Teilnehmer (Werkszustand) an einem Ausgang
- 16 Unicable/JESS Teilnehmer am Unicable Ausgang und/oder 16 Unicable/JESS Teilnehmer am Legacy Ausgang
- 32 auswählbare Transponder am Unicable Ausgang (Kopfstation-Modus)

Hinweis: Die Programmersoftware (Anlage zum Download hier beim Artikel) läuft akt. nur mit der Windows 64bit Version


Hersteller: Dur-Line
Typ: DP-2432
EAN: 4260165024822


Software für diesen Programmer hier im Beitrag weiter unten ... akt. Version 1.1.49
Siehe auch Beitrag unter Neubau SAT Anlage Einkabelsystem


Hinweis: Programmer ist auch kompatibel für die möglichen Einstellungen/Konfigurations-Umstellungen zum "Inverto Unicable II IDLU-UST110-CUO1O-32P Multischalter 5/32" und "Inverto Unicable II IDLU-24UL40-UNMOO-OPP LNB + IDLU-32UL40-UNBOO-OPP" - nur andere Software eben von FTA/Inverto verwenden die dort zum Download auf der Homepage angeboten wird

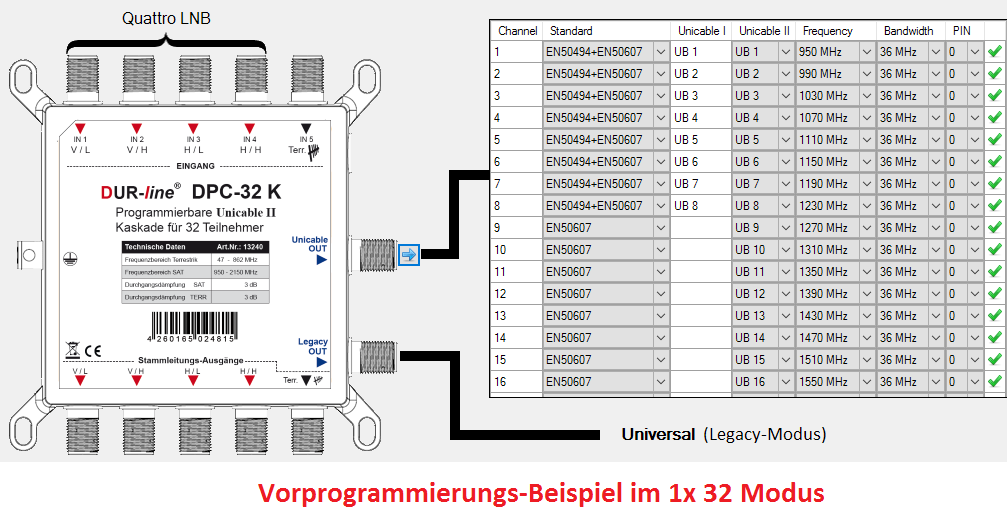

Fertige Config Dateien für die oben in der Geräteerklärung dargestellten ID/Frequenz-Zuweisungen.

Programmer wird benötigt zum Einspielen in den Multischalter. Die Software geht aber auch so am PC das man sich diese Dateien hier anschauen kann und nach eigenen Wünschen verändert/anpassen kann - auf Absprache können wir ihnen diese von ihnen vorgenommenen Configs dann auch einspielen (auch für den statischen Modus).

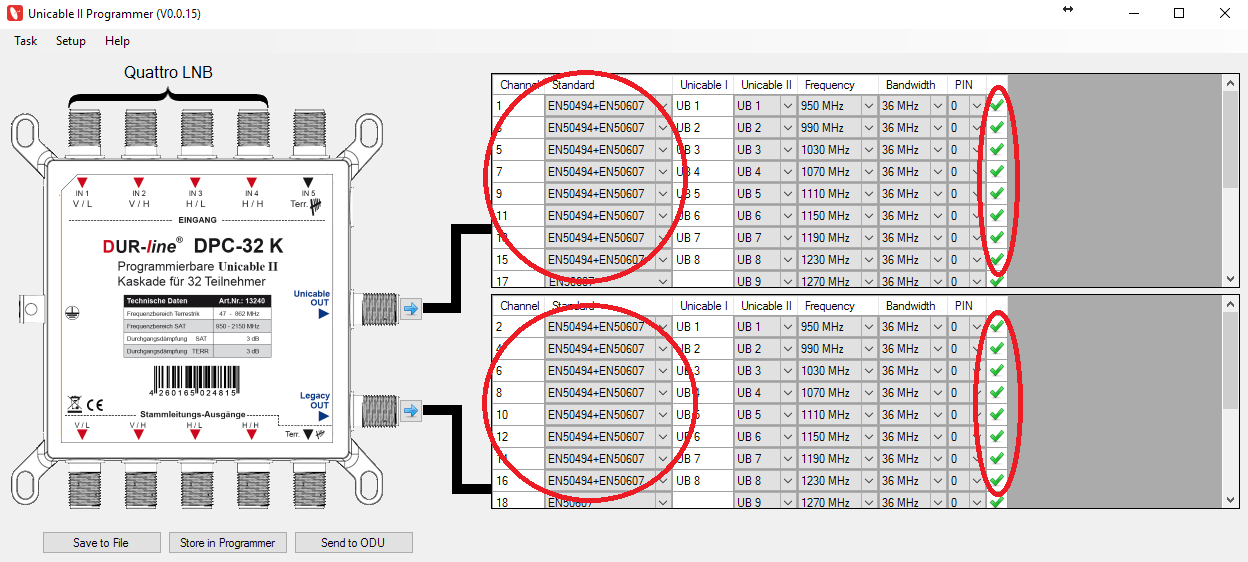

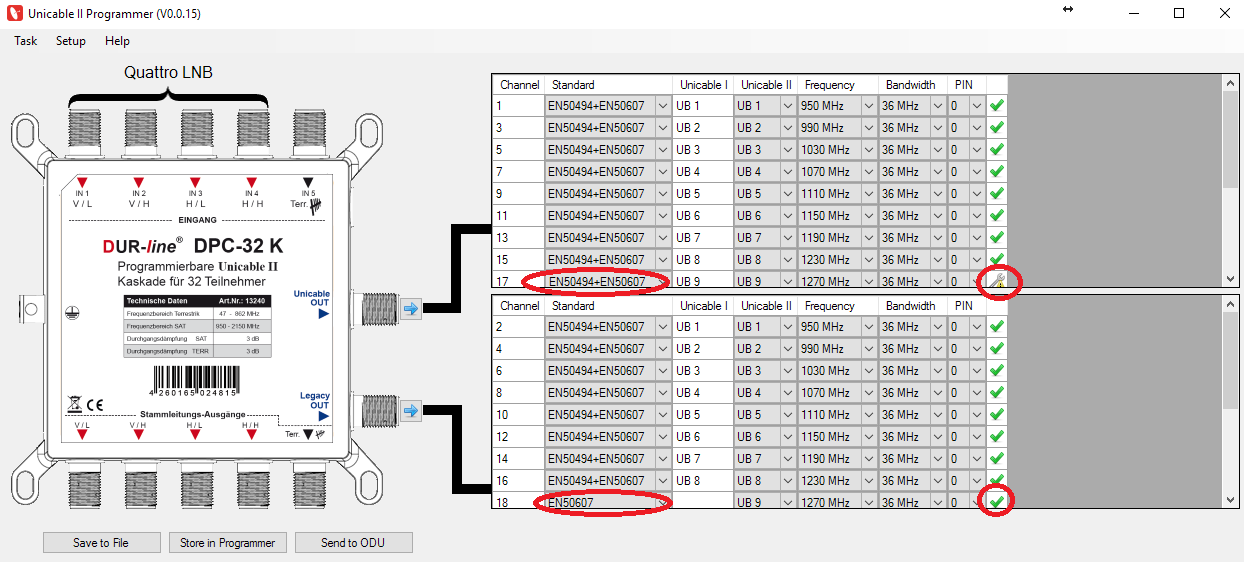

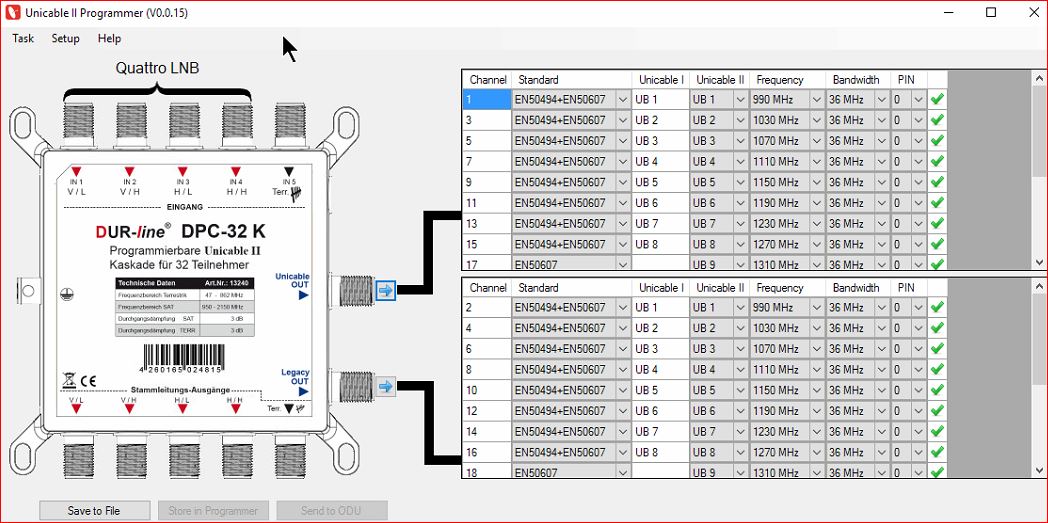

Hier noch ein neuer Test mit Einstellungen am Schalter, es geht "noch mehr" !

Bei der 2x16 Programmierung am DPC-System kann man PRO Ausgang bis zu 8 ID´s (UBs/SCR) auf EN50494 + EN50607 konfigurieren.
D.h. man könnte pro Ausgang je 8 Geräte/Tuner betreiben die nur die EN50494 (=Unicable) unterstützen. Das wurde bisher noch nicht in der Praxis hier getestet, da aber die Software schon Fehler in den Einstellungen anzeigt (eine absichtliche Falsch-Einstellung hier mal durchgeführt - Bild auch dazu hier folgend mit Markierung dazu) sollte das wirklich so gehen.

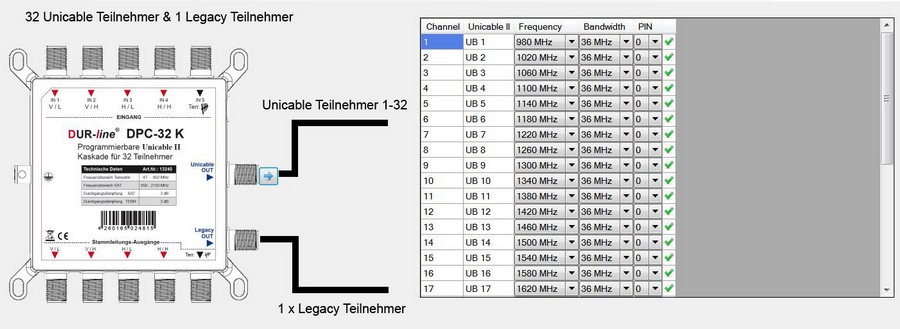

Änderung in der "Vorprogrammierung" 1x32 bzw. 2x16 da es tlw. Probleme mit der ID1 = ehemals 950 MHz gab, alle Frequenzen wurden daher um 40 MHz rauf/nach oben versetzt.
Diese Programmierung ist für das Dur-Line DPC-32K und auch für das Breitband-LNB taugliche DWB32-K !

Beispiel für 32 Kanäle (nur Unicable-Ausgang) + Legacy-Ausgang extra verfügbar:
CH1: 990 MHz (EN50494 + EN50607)
CH2: 1030 MHz (EN50494 + EN50607)
CH3: 1070 MHz (EN50494 + EN50607)
CH4: 1110 MHz (EN50494 + EN50607)
CH5: 1150 MHz (EN50494 + EN50607)
CH6: 1190 MHz (EN50494 + EN50607)
CH7: 1230 MHz (EN50494 + EN50607)
CH8: 1270 MHz (EN50494 + EN50607)
CH9: 1310 MHz (EN50607)
CH10: 1350 MHz (EN50607)
CH11: 1390 MHz (EN50607)
CH12: 1430 MHz (EN50607)
CH13: 1470 MHz (EN50607)
CH14: 1510 MHz (EN50607)
CH15: 1550 MHz (EN50607)
CH16: 1590 MHz (EN50607)
CH17: 1630 MHz (EN50607)
CH18: 1670 MHz (EN50607)
CH19: 1710 MHz (EN50607)
CH20: 1750 MHz (EN50607)
CH21: 1790 MHz (EN50607)
CH22: 1830 MHz (EN50607)
CH23: 1870 MHz (EN50607)
CH24: 1910 MHz (EN50607)
CH25: 1950 MHz (EN50607)
CH26: 1990 MHz (EN50607)
CH27: 2030 MHz (EN50607)
CH28: 2070 MHz (EN50607)
CH29: 2110 MHz (EN50607)
CH30: 2150 MHz (EN50607)
CH31: 2190 MHz (EN50607)
CH32: 2230 MHz (EN50607)

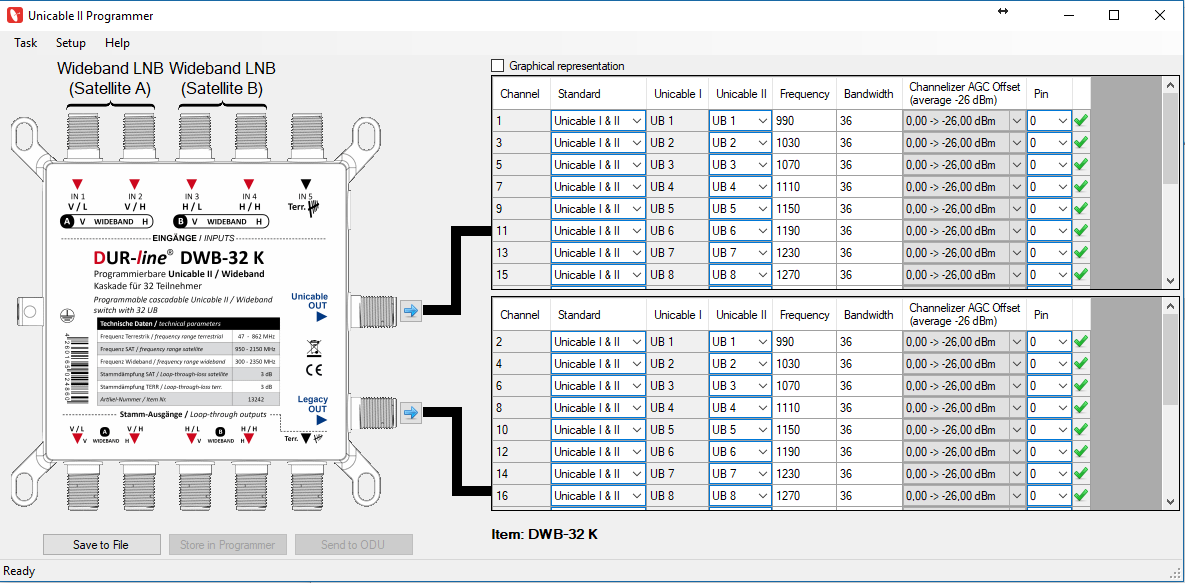

Beispiel für 2x16 Kanäle (Unicable-Ausgang + Legacy-Ausgang jeweils):
DPC-32K im Quattro-LNB Modus DWB-32K im Breitband-/Wideband-LNB Modus CH1: 990 MHz (EN50494 + EN50607)
CH2: 1030 MHz (EN50494 + EN50607)
CH3: 1070 MHz (EN50494 + EN50607)
CH4: 1110 MHz (EN50494 + EN50607)
CH5: 1150 MHz (EN50494 + EN50607)
CH6: 1190 MHz (EN50494 + EN50607)
CH7: 1230 MHz (EN50494 + EN50607)
CH8: 1270 MHz (EN50494 + EN50607)
CH9: 1310 MHz (EN50607)
CH10: 1350 MHz (EN50607)
CH11: 1390 MHz (EN50607)
CH12: 1430 MHz (EN50607)
CH13: 1470 MHz (EN50607)
CH14: 1510 MHz (EN50607)
CH15: 1550 MHz (EN50607)
CH16: 1590 MHz (EN50607)

Legende:
EN50494 = steuerbar über unicable-taugliche Geräte
EN50607 = steuerbar über JESS-taugliche Geräte
EN50494 + EN50607 = steuerbar über beide Formate
CH = Unicable/JESS ID

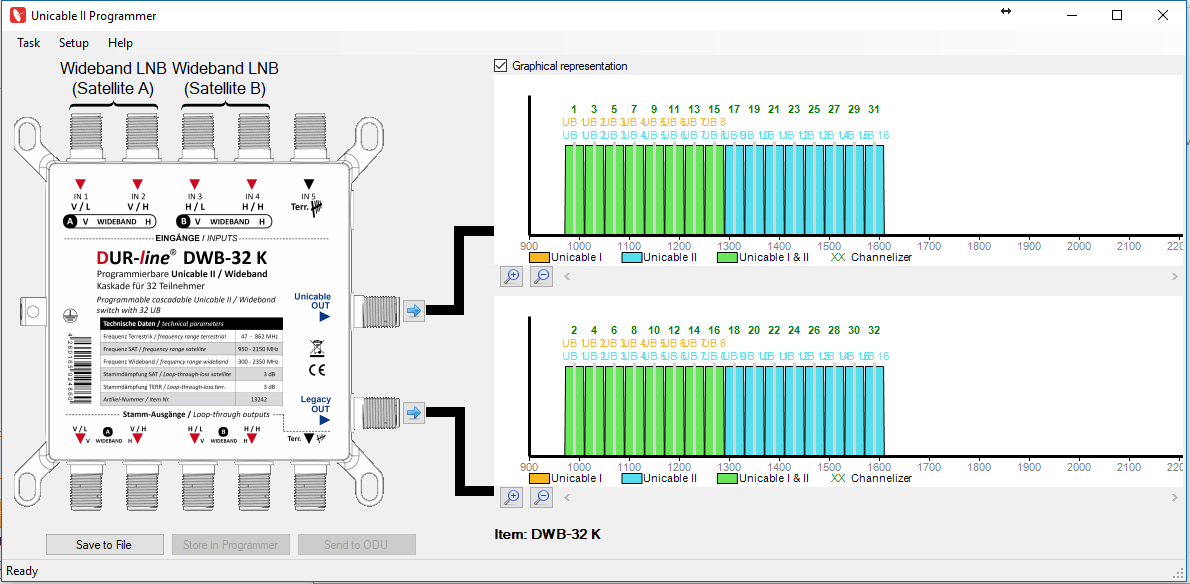

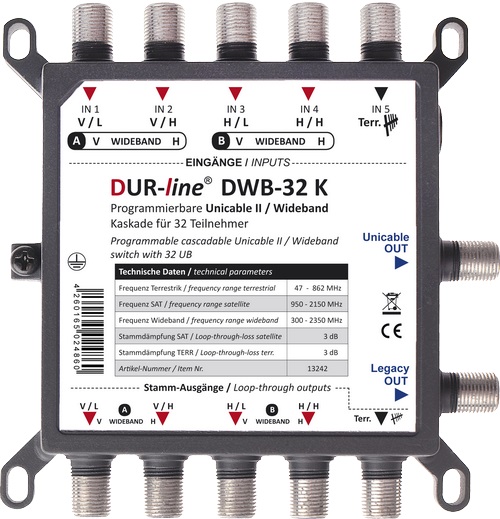

Jetzt auch lieferbar als "Dur-Line DWB-32 K Wideband/Breitband-LNB Unicable 2 / JESS Multischalter (1x32 / 2x16 Umsetzungen oder 32 Transponder programmierbar)"
Shoplink

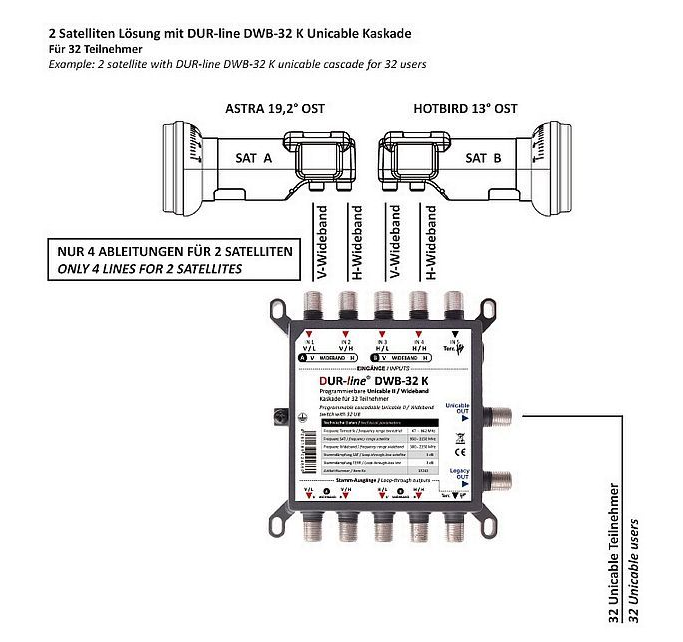

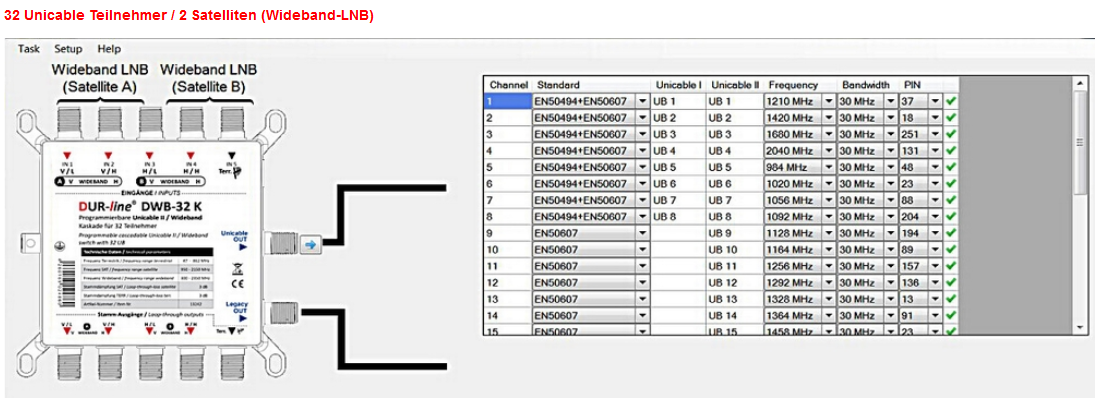

Mit diesem Unicable2-/JESS-Multisschalter und 2x Wideband/Breitband LNB können bis zu 32 Teilnehmer 2 Sat Positionen (wie z.B. Astra 19 Grad und Hotbird 13 Grad bzw. Eutelsat 13 Grad bzw. Astra 28 Grad) gleichzeitig über nur ein Kabel (auch aufgesplittet in tlw. oder vollständiger Sternverkabelung) empfangen.
Beim Einsatz eines Wideband LNBs wird nur noch die Hälfte an Kabeln benötigt (2 je Satellit).
dCSS-Chipsatz !


Hersteller: Dur-Line
Typ: DWB-32 K
EAN: 4260165024860


Update hinzugefügt auf von V 1.1.34 auf V 1.1.49 Setup

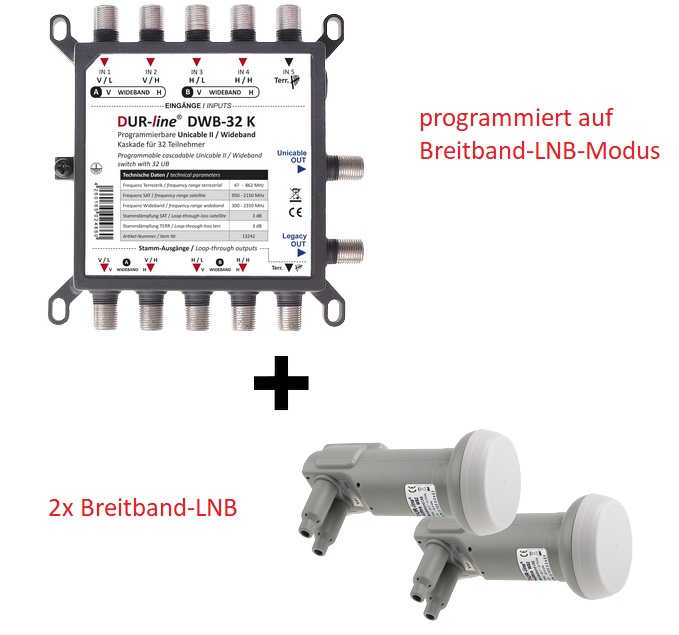

Jetzt auch im "Set" mit 2 Breitband-LNBs von Dur-LIne (+Ultra WB2) inclusive !
Dur-Line DWB-32 K Wideband Unicable 2 / JESS Multischalter Set mit 2x Breitband-LNB
Shoplink

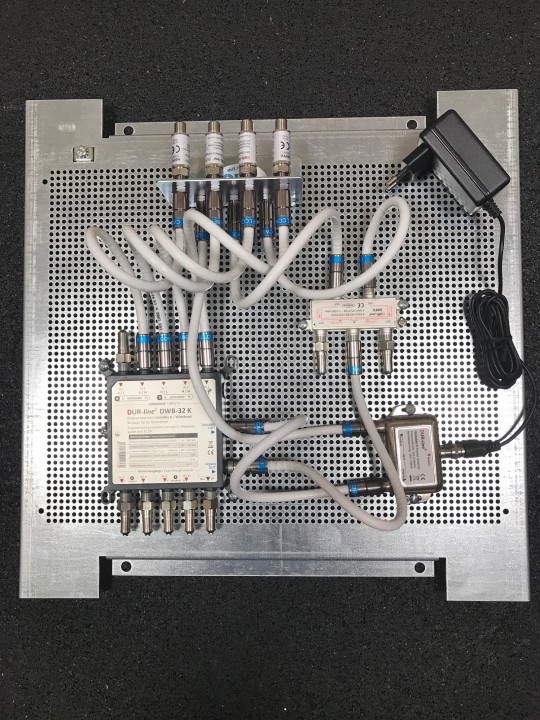

Hier ein Aufbau eines Dur-Line DWB-32 K Schalters ... dieser wurde aufgebaut auf einer Lochblechplatte incl. Potentialausgleich und Montage vom Power-Inserter + Erdungsblock + Überspannungsschutz + Verteiler. Multischalter wurde auf Breitband-LNB-Versorgung vorprogrammiert (siehe Grafik unten) und auch in den 2x16 UB Modus umprogrammiert das an jedem der beiden Ausgänge je 16 UBs zur Verfügung stehen. Versorgung erfolgt über 2x Dur-Line Breitband-LNB, also für den 2-Satelliten-Empfang.
Das war eine Online-Shop Bestellung ohne eine Beratung vorher und ohne Anfrage hier im Forum oder per Email. Der Verteiler sollte hier statt einem diodenentkoppelten immer als "nicht-diodenentkoppelter" verwendet werden (Kathrein EBC110 2-fach Verteiler oder Kathrein EBC114 4-fach Verteiler) da danach noch diodenentkoppelte Antennendosen folgen (z.B. Jultec JAD-Serie).

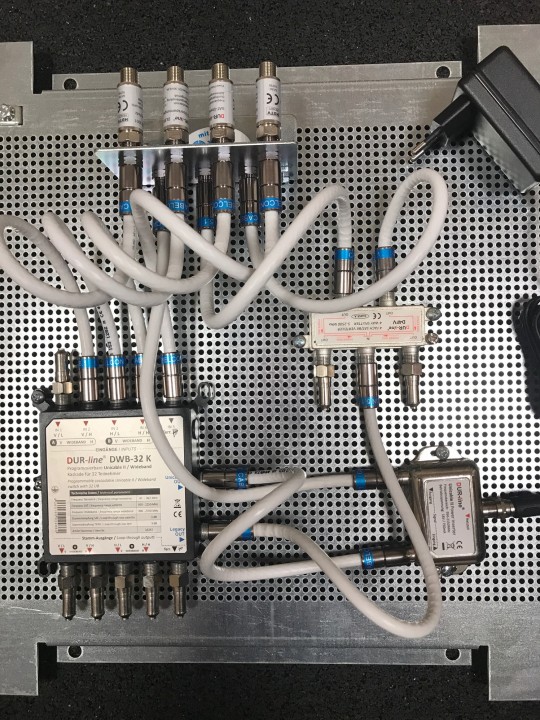

Hinweis: auf den beiden Bildern unten vom Lochblech-Aufbau sind die Ebenen-Eingänge falsch angeschlossen Da ist der terrestrische Eingang statt einer LNB-Ebene per Patchkabel für die LNB-Einbindung/den LNB-Anschluss dran !

Jetzt auch programmierbar über den Inverto SatPal Adapter (Messgerät + Programmieradapter uvm)
Inverto SatPal Messgerät + Programmiereinheit- Satelliteninstallation per iOS/Android App - IDLU-SPAL03-OOOBT-OPP 5415
