Inverto SatPal Messgerät + Programmiereinheit- Satelliteninstallation per iOS/Android App - IDLU-SPAL03-OOOBT-OPP 5415

Ungelesener Beitragvon techno-com » 14. Dezember 2018 15:05

Inverto SatPal Messgerät + Programmiereinheit- Satelliteninstallation per iOS/Android App - IDLU-SPAL03-OOOBT-OPP 5415
Shoplink

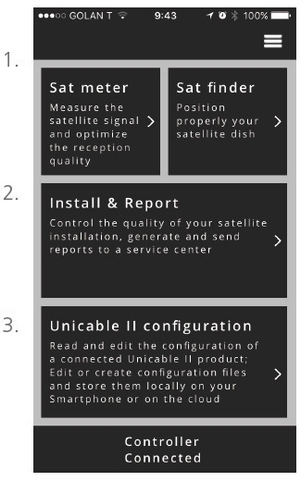

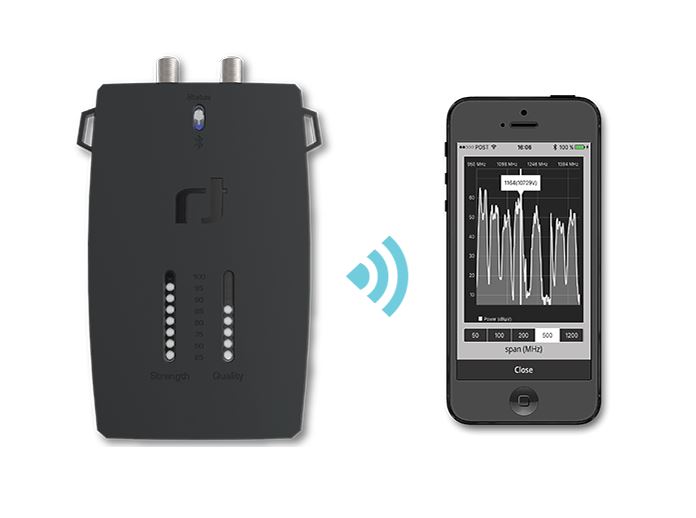

Der SatPal Controller, zusammen mit der SatPal App, ist ein Multifunktionswerkzeug für die Satellitenantenneninstallation, der es Monteuren und DTH-Betreibern ermöglicht die Qualität ihrer Installationen zu kontrollieren, zu diagnostizieren, zu protokollieren und zu programmieren. Es enthält einen Sat Finder, ein professionelles Sat Meter, sowie einen einzigartigen Assistenten der detaillierte Reports erstellt.

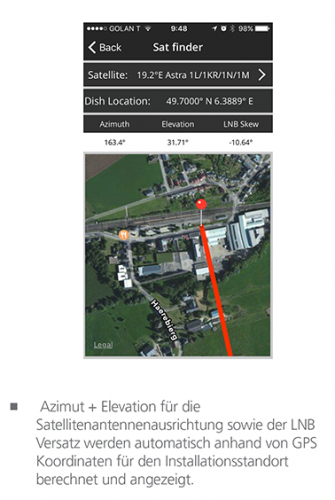

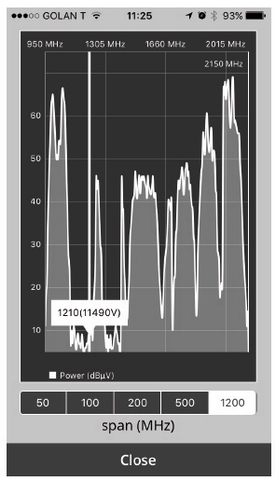

Die Sat Finder-Funktion, unterstützt durch GPS-Signale, hilft dem Monteur die Satellitenantenne durch die exakte Anzeige von Azimut- und Höhenwinkel sowie dem Neigungswinkel für den LNB schnell auszurichten. Das Sat Meter verfügt über einen Echtzeit-Spektrumanalysator und ermöglicht professionelle Messungen von Signalstärke und Qualität, MER, BER, PER, C/N und Link Margin. Ein optional einschaltbarer Summer unterstützt die Empfangsleistung zu optimieren, basierend auf Signalpegel und Signalqualität.

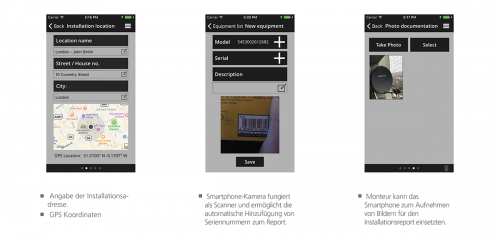

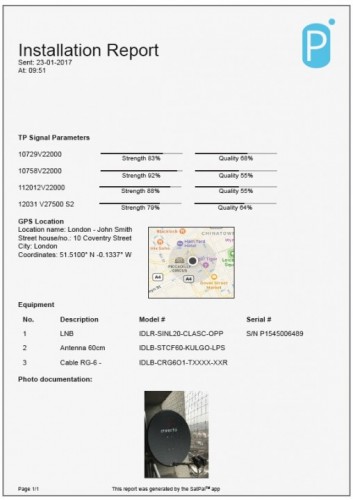

Der einfach zu bedienende Installations- und Reportassistent generiert umfassende Reports in verschiedenen Formaten, einschließlich der Kontaktdaten des Monteurs, Daten des Installationsstandortes mit Karte, einer Inventarliste der installierten Geräte mit Modellnummern und Seriennummern (gescannt oder manuell eingegeben), Fotos der Installation und Messdaten empfangener Transponder. Reports werden per E-Mail verschickt für Ihre Archivierung und um die volle Rückverfolgbarkeit Ihrer Installationen zu gewährleisten.

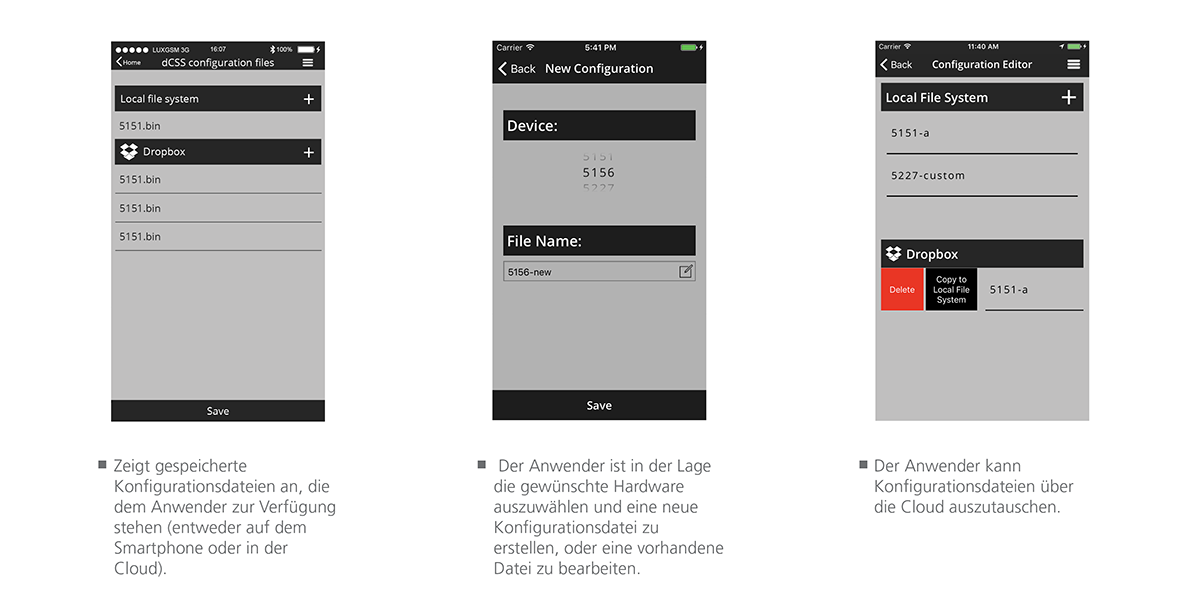

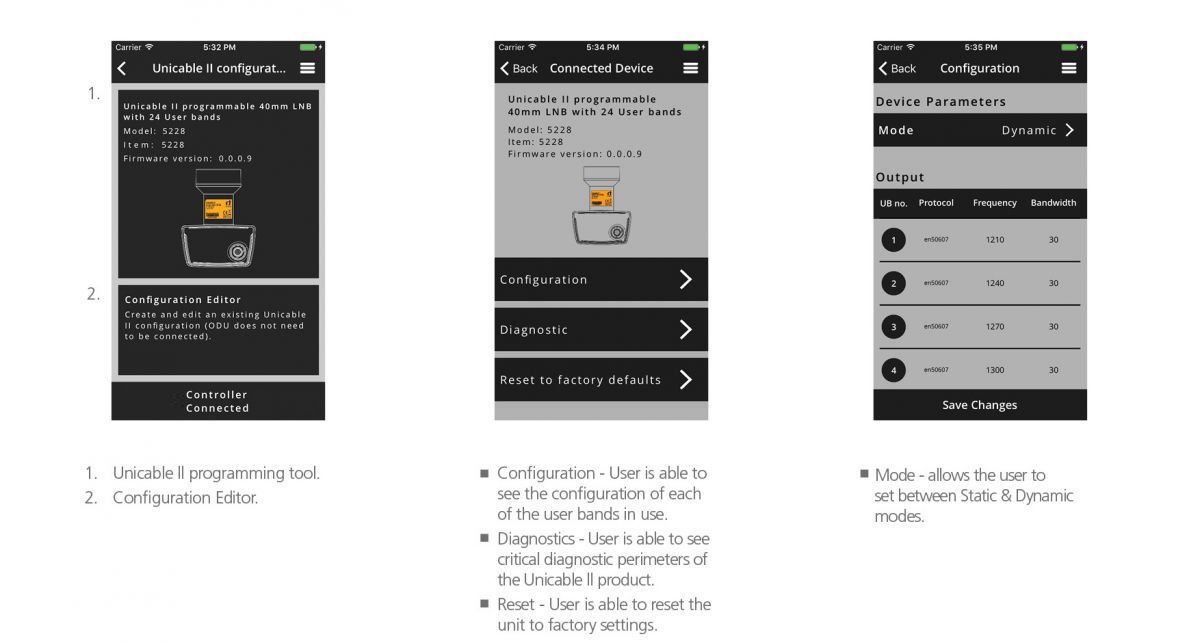

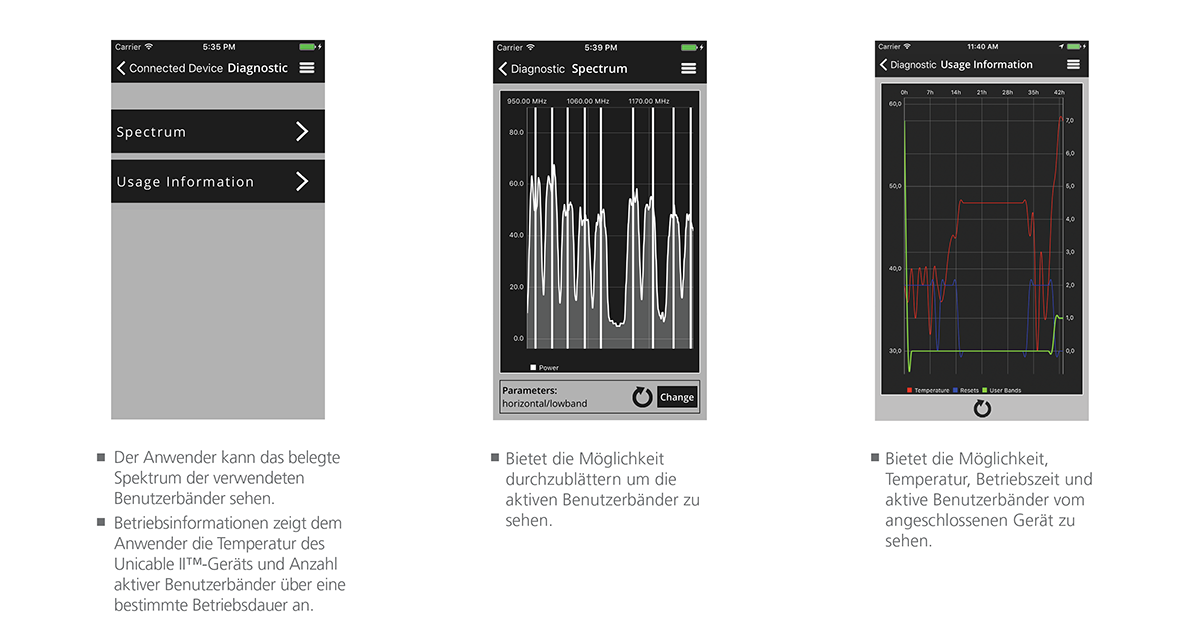

Der SatPal Controller ist auch als Programmierer für Invertos Unicable II/JESS EN50607 LNB und Multischalter einsetzbar (und auch baugleiche Geräte wie z.B. Dur-Line DPC-32 K / DWB-32 K). Die SatPal App ermöglicht es dem Monteur Konfigurationsdateien zu erstellen und sie auf die Geräte hochzuladen, z. B. bei einer Änderung des Transponders eines Operators oder einer MDU-Installation mit dCSS-/JESS- LNBs die im statischen Modus betrieben werden. Die Konfigurationsdateien können lokal, auf dem Smartphone, auf der Cloud oder im Speicher des SatPal Controllers gespeichert werden, um sie direkt durch Drücken einer Taste zu übertragen. Die App erlaubt auch Firmware-Updates und Zugriff auf Diagnoseinformationen die auf Unicable II/JESS EN50607 Geräten gespeichert sind. All das verpackt in ein kleines, handliches Werkzeug das zudem preisgünstig ist. Die SatPal Lösung garantiert eine höhere Produktivität und eine erhebliche Senkung Ihrer Servicekosten.

Technische Daten:

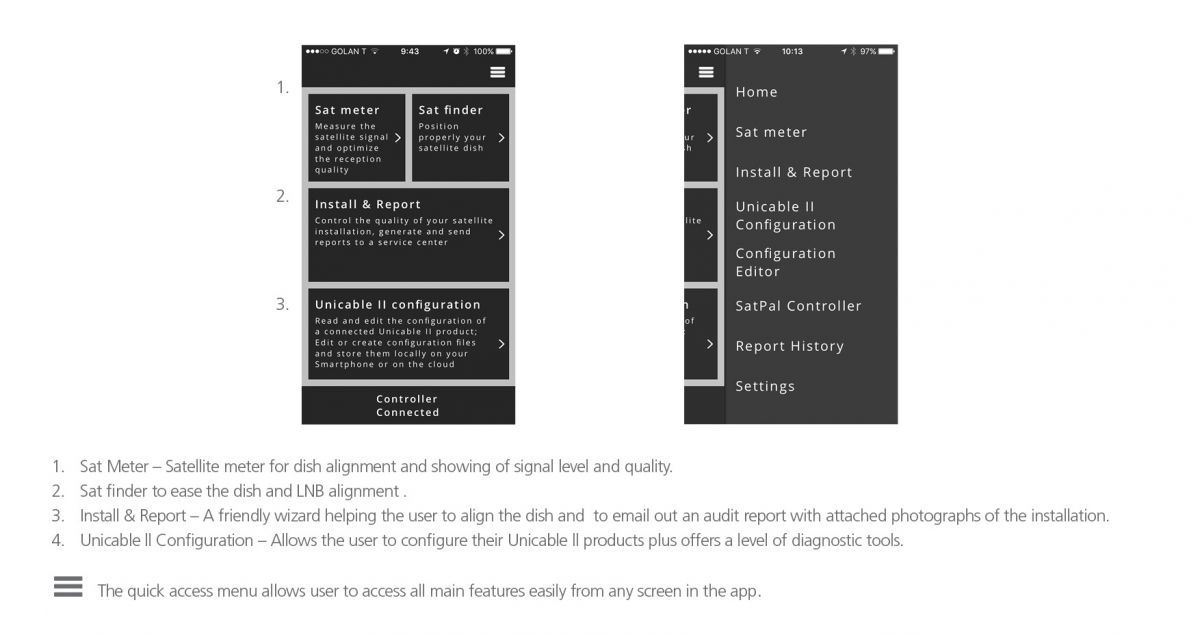

- SatPal iOS oder Android App + SatPal Controller
iOS-Software
Google-Play Software
- Sat Finder Werkzeug zur Ausrichtung der Satellitenantenne und LNBs mit GPS
- SatPal App beinhaltet eine umfangreiche Satelliten- und Transponderliste
- Einrichtung einer anwenderspezifischen Satelliten- und Transponderliste
- Messgerät mit Echtzeit-Spektrumanalyser sowie MER, LM, BER, PER, Signalpegel, C/N Messungen
- Unterstützt Universal und Unicable LNBs nach EN50494 + EN50607
- Erstellen von Installationsreports, einschließlich Standortdaten, Monteurdaten, Signalmessungen, Inventar und Fotos.
- Unicable II/ JESS EN50607 Programmier- und Diagnosewerkzeug
- Stromversorgung über Akku, STB oder AC/DC Adapter
- Vereinfacht die Satellitenantenneninstallation
- Qualitätskontrolle der Installation - gewährleistet die optimale Installation von Anfang an
- Bereitstellung der Daten, auch zur Nachverfolgung, von Installationen und Inventar
- Vereinfacht die Überprüfung und Reporterstellung der Installation
- Update-Werkzeug für statische Unicable II MDU-Installationen (oder baugliche wie o.g.)
- Erschwinglich in der Anschaffung - ersetzt weitaus teure professionelle Messgeräte

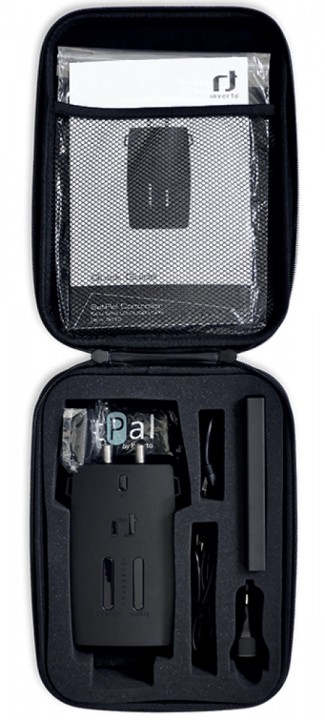

Lieferumfang:

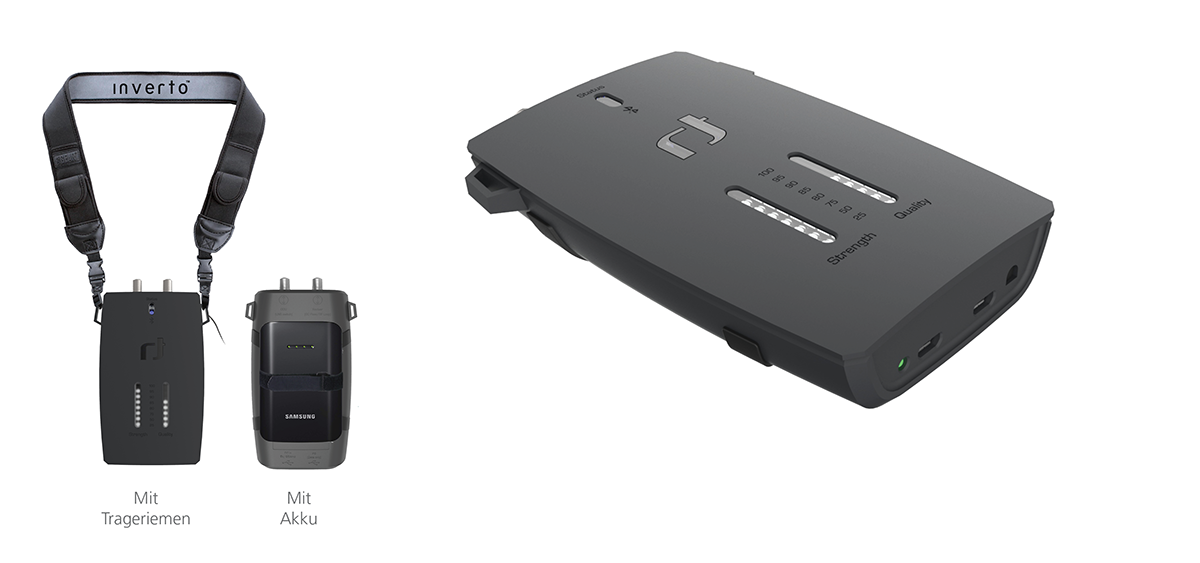

- SatPal Controller
- Akku
- Trageriemen
- Autoladeadapter
- Zwei USB Kabel
- Drei Akkuhaltebänder
- Kurzanleitung
- Aufbewahrungstasche

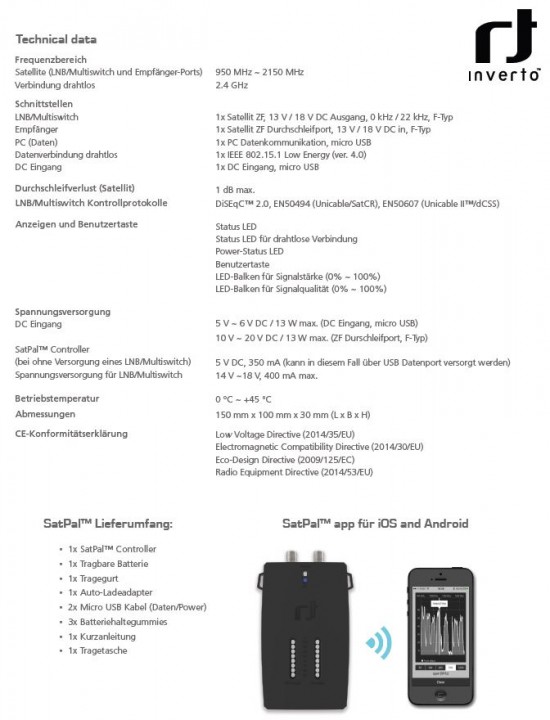

Frequenzbereich: Satellite (LNB/Multiswitch und Empfänger-Ports): 950 - 2150 MHz
Bluetooth (BT): 2,4 MHz
Schnittstellen
LNB/Multiswitch: 1 x Satellit ZF, 13 V / 18 V DC Ausgang, 0 kHz / 22 kHz, F-type
Empfänger: 1 x Satellit ZF Durchschleifport, 13 V / 18 V DC in, F-type
PC (Daten): 1 x PC Datenkommunikation, micro USB
BT (Funkdaten): 1 x BT low energy (IEE 802.15.1 BT4.0)
DC Eingang: 1 x DC Eingang, micro USB
Durchschleifverlust (Satellite): 1 dB max.
LNB/Multiswitch Kontrollprotokolle: DiSEqC 2.0, EN50494 (Unicable/SatCR), EN50607 (Unicable II/dCSS)
Anzeigen und Benutzertaste
Status LED
BT LED
Power-Status LED
Benutzertaste
LED-Balken für Signalstärke (0% ~ 100%)
LED-Balken für Signalqualität (0% ~ 100%)
Spannungsversorgung
DC Eingang: 5 V ~ 6 V DC / 13 W max. (DC Eingang, micro USB)
10 V ~ 20 V DC / 13 W max. (ZF Durschleifport, F-type)
SatPal Controller
(bei ohne Versorgung eines LNB/Multiswitch): 5 V DC, 350 mA (kann in diesem Fall über USB Datenport versorgt werden)
Spannungsversorgung für LNB/Multiswitch: 14 V ~18 V, 400 mA max.
Betriebstemperatur: 0 °C ~ +45 °C
Abmessungen: 150 mm x 100 mm x 30 mm (W x D x H)
CE-Konformitätserklärung: Low Voltage Directive (2014/35/EU)
Electromagnetic Compatibility Directive (2014/30/EU)
Eco-Design Directive (2009/125/EC)
Radio Equipment Directive (2014/53/EU)


Hersteller: Inverto/FTA
Typ: Satpal
EAN: 5453002613269
Dateianhänge
InvertoSatPal (1).png
InvertoSatPal (1).jpg
InvertoSatPal (2).png
InvertoSatPal (3).png
InvertoSatPal (4).png
InvertoSatPal (5).png
InvertoSatPal (2).jpg
InvertoSatPal (6).png
InvertoSatPal (7).png
InvertoSatPal (3).jpg
InvertoSatPal (3).jpg (76.61 KiB) 362 mal betrachtet
InvertoSatPal (4).jpg
InvertoSatPal (4).jpg (62.49 KiB) 362 mal betrachtet
InvertoSatPal (5).jpg
InvertoSatPal_on_TECTIME-magazine_Test_Info.pdf
InvertoSatPal_on_TECTIME-magazine_Test_Info
(1.22 MiB) 12-mal heruntergeladen
InvertoSatPal_technology_Datenblatt_EnV070618_deutsch.pdf
InvertoSatPal_technology_Datenblatt_EnV070618_deutsch
(1.98 MiB) 18-mal heruntergeladen
InvertoSatPal_technology_Datenblatt_EnV070618_englisch.pdf
InvertoSatPal_technology_Datenblatt_EnV070618_englisch
(1.97 MiB) 11-mal heruntergeladen
InvertoSatPal_technology_Datenblatt2_deutsch.pdf
InvertoSatPal_technology_Datenblatt2_deutsch
(542.32 KiB) 17-mal heruntergeladen
InvertoSatPal_technology_Anleitung_EnV070618_englisch_1.pdf
InvertoSatPal_technology_Anleitung_EnV070618_englisch_1
(7.09 MiB) 16-mal heruntergeladen
InvertoSatPal_Controller_Software_Version_1.1.49-Setup.rar
InvertoSatPal_Controller_Software_Version_1.1.49-Setup
(4.14 MiB) 40-mal heruntergeladen
