Hilfe bei Unicable Neubau

Haben sie Fragen zu Unicable (EN50494/SCR/SatCR/CSS) oder JESS (Jultec Enhanced Stacking System - EN50607/SCD2) Multischaltern, zu statischen SAT-Einkabelsystemen sowie auch zu speziellen Einkabelanlagen wie Polytron TSM-1000 HD, Schwaiger EKU825, Dur-Line UCP20/UCP30 oder auch zur Johansson Einkabellösung 9640/9645 (Multiband Converter/Stacker-Destacker) ?
Nicht für Einkabel-LNB Anfragen ! Nutzen sie hierfür das Forum unter "Unicable-/Einkabel LNB´s" weiter unten !!
jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 30. November 2019 05:31

Hallo liebe Foren Mitglieder,

bei der Planung unserer Sat-Anlage für unser EFH bin ich auf dieses Forum gestossen. Es hat mir bei der Planung sehr weitergeholfen. Hier seht ihr den aktuellen Stand mit der Bitte es mal zu checken.

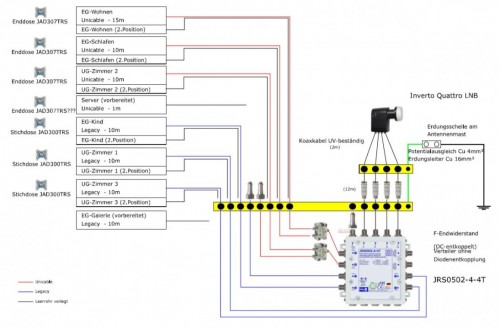

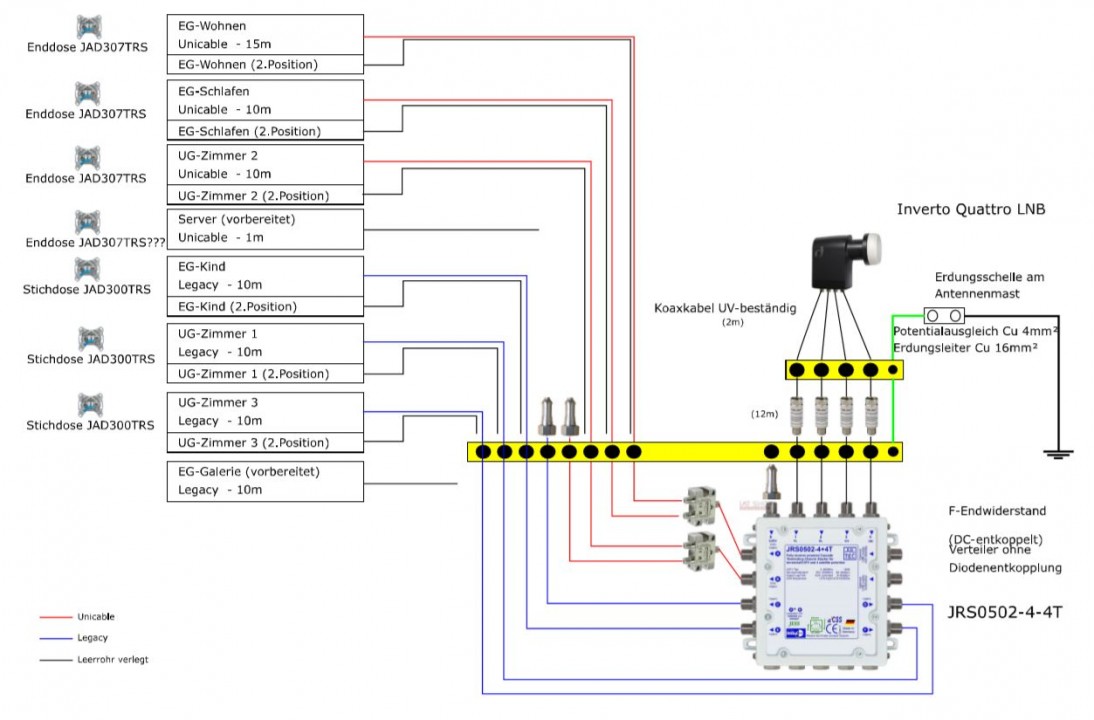

Satanlagen_Planung_EFH_Jultec_JRS0502-4plus4T_Potentialausgleich_Verteiler_Antennendosen.JPG
Satanlagen_Planung_EFH_Jultec_JRS0502-4plus4T_Potentialausgleich_Verteiler_Antennendosen


Wenn es ok ist, würde ich es umgehend bestellen. Den Multischalter etc. würde ich vormontiert auf Lochblech ausführen.

Vielen Dank im Voraus für euer Feedback.

Gruß

Jens
Dateianhänge
Planung_Satanlage.pdf
(281.5 KiB) 16-mal heruntergeladen
Zuletzt geändert von techno-com am 30. November 2019 09:54, insgesamt 1-mal geändert.
Grund: Edit by techno-com: .pdf in Bild umgewandelt und zusätzlich mit eingestellt



Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 30. November 2019 09:57

Hallo und herlich-willkommen

das sieht alles verständlich und gut geplant aus :respekt: :1147

Gut wäre es wenn sie noch eine Stückliste GENAU mit aufschreiben könnten, von A-Z. Nur dann kann ich zu 100% auch genau beurteilen das wirklich alles auch richtig ist.

Z.B. welches Bauteil sie als "Erdungsschelle am Antennenmast" da vorgesehen haben, genau gesagt wäre das die "Erdungslasche".
Aufzählung von Patchkabeln + Anzahl F-Endwiderstände DC-entkoppelt usw.

Was genau sollen die 2. Anschlüsse in den Zimmern sein, nur ein Backup wenn sie umstellen ? Dann müsste man die ja nicht direkt jetzt mit anschließen weil man das später einfach "umklemmen" könnte auf das relevante Kabel wenn umgestellt wird und dann entscheidet welcher Anschluss genutzt werden soll.

Bitte die Aufzählung der Artikel als Stückliste in Worten (mit einem Link ggf. darüber zum relevanten Artikel) und nicht als Bild, einer .pdf Datei (wie zuvor schon ihr Planungs-Bild das ich jetzt umgewandelt habe zu einem direkt anzeigbaren Bild + zusätzlich zu ihrer .pdf mti eingestellt habe in ihren ersten Beitrag) oder gar einem Warenkorb-Export (der Datei dazu), das bringt nicht viel und ist super umständlich dann auszuarbeiten.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 1. Dezember 2019 07:47

Hallo,

vielen Dank für die schnelle Antwort. Die 2. Anschlüsse in den Zimmern sind nur Backup.

Hier die genaue Stückliste der angedachten Komponenten:

Aussen:
1x Gibertini OP 85 SE anthrazit (85cm Qualitätsantenne)
1x Mastkappe mit Kabeldurchführung (Version 2)
1x Kabelclip für Mastkappe mit Kabeldurchführung
1x Erdungslasche Obo-Bettermann Typ 950 Z 1 1/2 (46.5 - 49.5mm / Erdung-Potentialausgleich)
1x Alu- Wandhalter 35 cm Wandabstand

1x Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB)
10x Self-Install F-Stecker Cabelcon CC F-56 5.1 W (mit Dichtring) (2 Reserve)
4x Cabelcon Seal Ring - Dichtungsring für Self-Install Stecker (F-Connectoren)
10m Ören HD 103 PE (1,0/4,6) Koaxkabel (Voll-Kupfer / UV-beständig schwarz für Außeneinsatz)
1x Potentialausgleichschiene für 4 Anschlüsse mit F-Anschluss-Technik (mit 4x Überspannungsschutz)

Ab Potentialausgleichschiene bis Technikraum:
100m DUR-line DUR 95KN Vollkupfer Koaxialkabel SAT-Digitalkabel (6,9mm / 1.13mm / >95db / 3-fach geschirmt / ab Meterware)
8x Self-Install F-Stecker Cabelcon CC F-56 5.1 W (mit Dichtring)

Technikraum:
1x Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung)
1x Jultec JRS0502-4+4T - Receiver Powered Stacker (Unicable Multischalter mit 4x Legacy)
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
3x F-Endwiderstand (DC-entkoppelt)
2x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung (speziell für Unicable-SCR-Systeme)
14x Patschkabel (28 F-Stecker+Kabel?)
6x Self-Install F-Stecker Cabelcon CC F-59 3.7 (Kabel im Haus haben geringeren Durchmesser)

im Haus:
3x Jultec JAD307TRS Antennendose für Unicable / Jess (Enddose 7db)
3x Jultec JAD300TRS Antennendose für Direktanschluss an LNB / Multischalter (Stichdose)


Muss der Multischalter noch konfiguriert werden?

Vielen Dank und Gruß

Jens

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 1. Dezember 2019 10:24

Das sieht sehr gut aus :1144

Mastkappe ist für den Wandhalter wo die Kabel innen durchgeführt werden sollen sicherlich !?

4x 2,5m UV-beständiges Koax reicht sicher aus ?
Bitte kontrollieren !

5.1er Stecker sind für das Ören Kabel übrigens falsch, da wären die 4.9et passend. Wobei ich immer dafür die Cabekcon QM-Stecker empfehle... mit Kompressionszange und Cabelcon Stripper einfach zu montieren und 100% wasserdicht.

Wofür soll der Multischalter „konfiguriert“ werden ? Was meinen sie damit ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 2. Dezember 2019 11:33

Hallo,

vielen Dank für dei schnelle Antwort.

Ja, die Kabel sollen im Mast geführt werden. (Das ist doch bei dem gewählten MAst möglich, oder?)

Ich würde jetzt diese Stecker für das Ören Kabel nehmen:

Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)

Die 4x2,5m Ören Kabel sollten reichen, da direkt nach der Wanddurchführung die Potentialausgleichschiene angedacht ist. Besteht hier die Möglichkeit schon die Stecker von Ihnen montieren zu lassen?

Welche F-Stecker und welches Kabel soll ich für die Patchkabel wählen?

Viele Grüße

Jens

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 2. Dezember 2019 11:40

jpr@fn.de hat geschrieben:Hallo,

Hallo zurück :1119

jpr@fn.de hat geschrieben:vielen Dank für dei schnelle Antwort.

:1147
Das war alles übers Wochenende vom Handy aus ...

jpr@fn.de hat geschrieben:Ja, die Kabel sollen im Mast geführt werden. (Das ist doch bei dem gewählten MAst möglich, oder?)

Ja, das geht ... muss eben dann direkt "hinter/unter" der Wandhalterung die Bohrung für die Kabelverlegung nach innen gesetzt werden.

jpr@fn.de hat geschrieben:Ich würde jetzt diese Stecker für das Ören Kabel nehmen:

Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)

jpr@fn.de hat geschrieben:Welche F-Stecker und welches Kabel soll ich für die Patchkabel wählen?

Da kann man innen entweder die Self-Install Stecker nehmen (Ören/Sytronic UV-beständiges Koaxkabel die 4.9er Stecker / Hirschmann Koka-Kabel die 5.1er Stecker) oder auch generell überalle die CX-QM Stecker. Für diese wird dann aber die F-Kompressionszange notwendig. Dafür aber 100% wasserdicht und auch geeignet zum Einsatz im Freien.

jpr@fn.de hat geschrieben:Die 4x2,5m Ören Kabel sollten reichen, da direkt nach der Wanddurchführung die Potentialausgleichschiene angedacht ist. Besteht hier die Möglichkeit schon die Stecker von Ihnen montieren zu lassen?

Das geht nur beim Hirschmann KoKa-Kabel UV-beständig, und da auch nur für 4x 5m !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 3. Dezember 2019 06:28

Hallo,

ich habe hoffentlich alle Ihre Anmerkungen richtig eingearbeitet. Hier die finale Stückliste:

Aussen:
1x Gibertini OP 85 SE anthrazit (85cm Qualitätsantenne)
1x Mastkappe mit Kabeldurchführung (Version 2)
1x Kabelclip für Mastkappe mit Kabeldurchführung
1x Erdungslasche Obo-Bettermann Typ 950 Z 1 1/2 (46.5 - 49.5mm / Erdung-Potentialausgleich)
1x Alu- Wandhalter 35 cm Wandabstand

1x Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB)
10x Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)
20m Ören HD 103 PE (1,0/4,6) Koaxkabel (Voll-Kupfer / UV-beständig schwarz für Außeneinsatz)
1x Potentialausgleichschiene für 4 Anschlüsse mit F-Anschluss-Technik (mit 4x Überspannungsschutz)

Ab Potentialausgleichschiene bis Technikraum:
100m DUR-line DUR 95KN Vollkupfer Koaxialkabel SAT-Digitalkabel (6,9mm / 1.13mm / >95db / 3-fach geschirmt / ab Meterware)
8x Self-Install F-Stecker Cabelcon CC F-56 5.1

Technikraum:
1x Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung)
1x Jultec JRS0502-4+4T - Receiver Powered Stacker (Unicable Multischalter mit 4x Legacy)
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
3x F-Endwiderstand (DC-entkoppelt)
2x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung (speziell für Unicable-SCR-Systeme)

30x Self-Install F-Stecker Cabelcon CC F-56 5.1
6x Self-Install F-Stecker Cabelcon CC F-59 3.7 (Kabel im Haus haben geringeren Durchmesser)

im Haus:
3x Jultec JAD307TRS Antennendose für Unicable / Jess (Enddose 7db)
3x Jultec JAD300TRS Antennendose für Direktanschluss an LNB / Multischalter (Stichdose)

Wenn alles ok ist, geht die Bestellung sofort raus :-)

Viele Grüße

Jens

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 3. Dezember 2019 06:36

Mastkappe ggf mal die Dur-Line MaKa50 anschauen statt der alten Platin Kappe („Version 2“).

Kompressionszange fehlt ?
Cabelcon Cable-Stripper ? Wenn viele Kabel selbst gemacht werden sollen sehr hilfreich ....

Patchkabel selbst bauen und anschließen dann ? Das mit den Self-Install Steckern dann ?

Anzahl Dosen im Warenkorb ist abweichend von der Zeichnung !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 3. Dezember 2019 06:45

Hallo,
das ging schnell :-)

Mastkappe tausche ich aus. Kompressionszange und Abisolierwerkzeug hatte ich schon vor einiger Zeit bei Ihnen gekauft. 1 Anschlussdose auf der Zeichnung ist nur optional.
Die Lochblechplatte wollte ich vormontiert bei Ihnen bestellen. Benötigen Sie da andere Stecker etc.?

Gruß

Jens

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 3. Dezember 2019 07:15

Denken sie wir machen die „Patchkabel“ ???
Also wir fertigen diese mit Einzelteilen an ?
Nein! Das geht nicht ...

Patchkabel haben wir fertige im Shop, sollte in jedem anderen Beitrag erklärt und verlinkt sein.
Auch im relevanten Beitrag unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

14x Patschkabel (28 F-Stecker+Kabel?)

Das klang so als wollten sie die Patchkabel selbst fertigen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 3. Dezember 2019 07:24

Ok, dann hatte ich das falsch verstanden.

Weche Länge soll ich bei den PAtchkabeln bestellen?

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 3. Dezember 2019 07:25

Anzahl ist wichtig ... da die relevanten 30/40/50cm gleich kosten suchen wir beim Aufbau die richtigen Längen raus.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

jpr@fn.de
Neuling
Beiträge: 7
Registriert: 2. Januar 2019 18:13

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon jpr@fn.de » 3. Dezember 2019 07:38

Perfekt, Bestellung ist raus.

Vielen Dank!

Benutzeravatar
techno-com
Site Admin
Beiträge: 19599
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Hilfe bei Unicable Neubau

Ungelesener Beitragvon techno-com » 3. Dezember 2019 09:45

Vielen Dank für ihre Bestellung :thx

Für die Vollständigkeit vom Beitrag hier ein Screenshot davon:
Bestellung User jprQfn.de


Dazu noch 2 Bilder vom fertigen Aufbau:

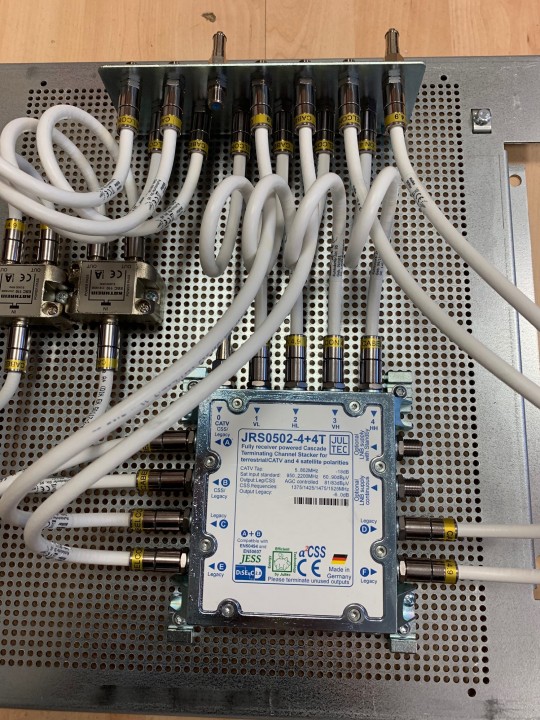

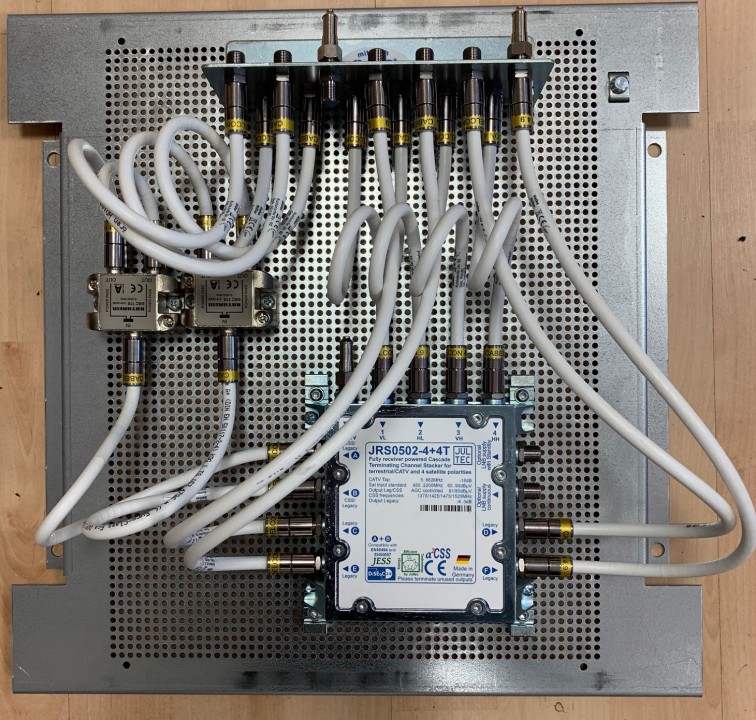

JultecJRS0502-4plus4T_Lochblechplatte_Potentialausgleich_Verteiler_2

JultecJRS0502-4plus4T_Lochblechplatte_Potentialausgleich_Verteiler_1


Alles verpackt, geht sofort an sie raus. Parallel erhalten sie noch die DHL-Trackingnummern für den Versand.

Wünsche dann mal gutenempfang


Eine Bewertung bei Google-Places wäre nett:
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
