Kaufberatung Sat-Anlage EFH

Ungelesener Beitragvon rico95 » 8. Oktober 2019 21:03

Hallo an alle,

ich bin gerade dabei die Elektroinstallation für unser neues EFH zu planen. Bei der Recherche zur Sat-Anlage bin ich hier gelandet und muss sagen, dass ich beeindruckt bin wie einem hier geholfen wird.

Nachdem ich schon diverse Stunden in dem Forum verbracht habe, möchte ich euch mein Vorhaben kurz vorstellen und bitte um Verbesserungsvorschläge bzw. Korrekturen.

• Multischalter mit JESS
• Empfang Astra 19,2°
• Anzahl Dosen: Schlafen 1x, Kind1 2x, Kind2 3x, Wohnen 2x, Arbeiten 1x
• Vorhalt Sat>IP
• Wenn möglich hohe Energieeffizient

Anbei findet ihr meinen Plan und den bisherigen „Warenkorb“. Ich hoffe, dass ich nicht total daneben liege.
Bei den Dosen steh ich auf der Leitung und habe keine Ahnung welche ich verbauen soll. Ebenso sieht es bei dem 2-fach-Verteiler aus. An dieser Stelle benötige ich auf jeden Fall eure Hilfe.


Vielen Dank im Voraus!
Dateianhänge

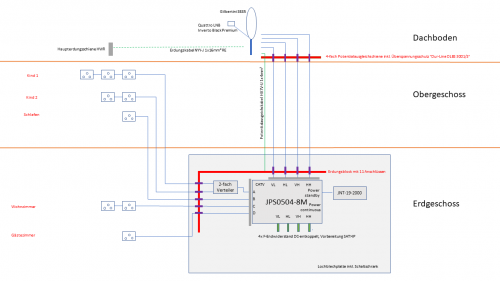

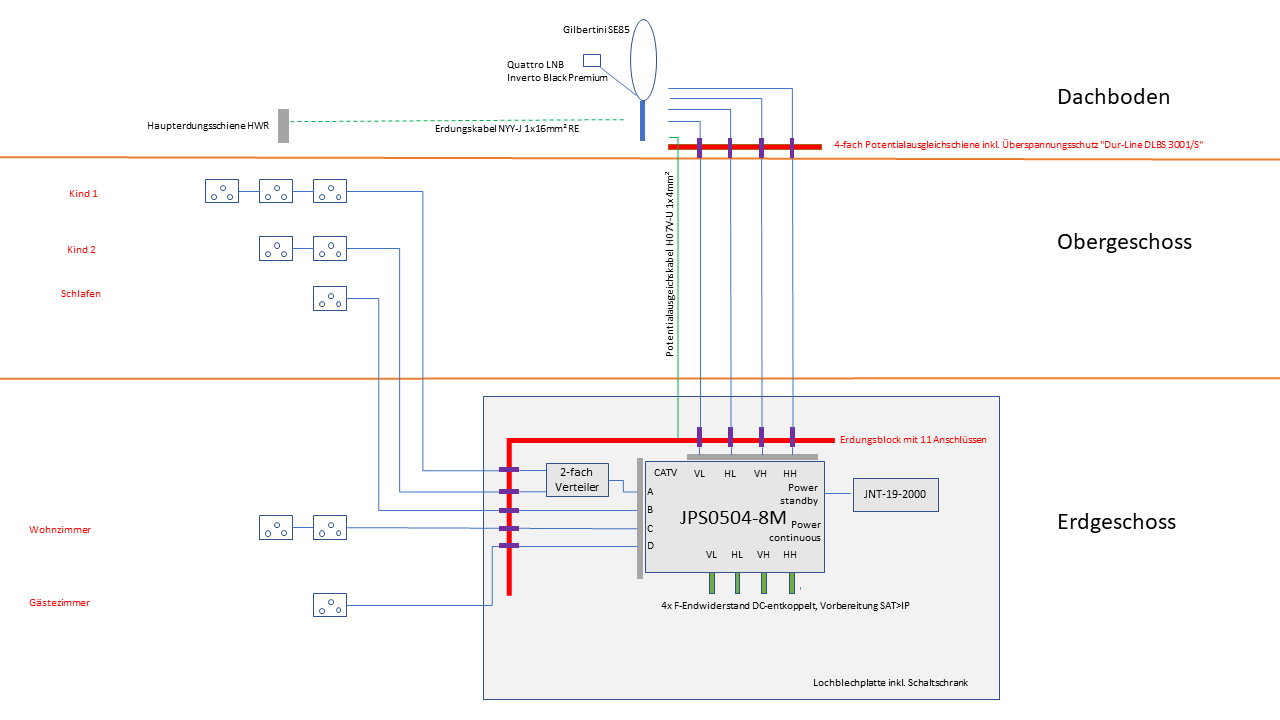

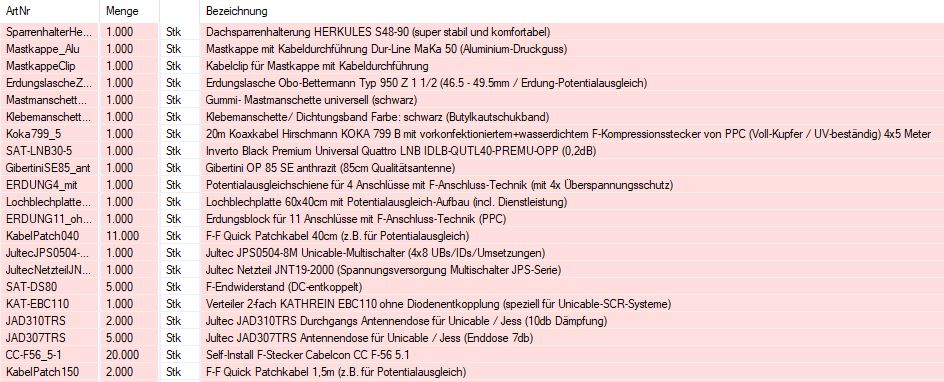

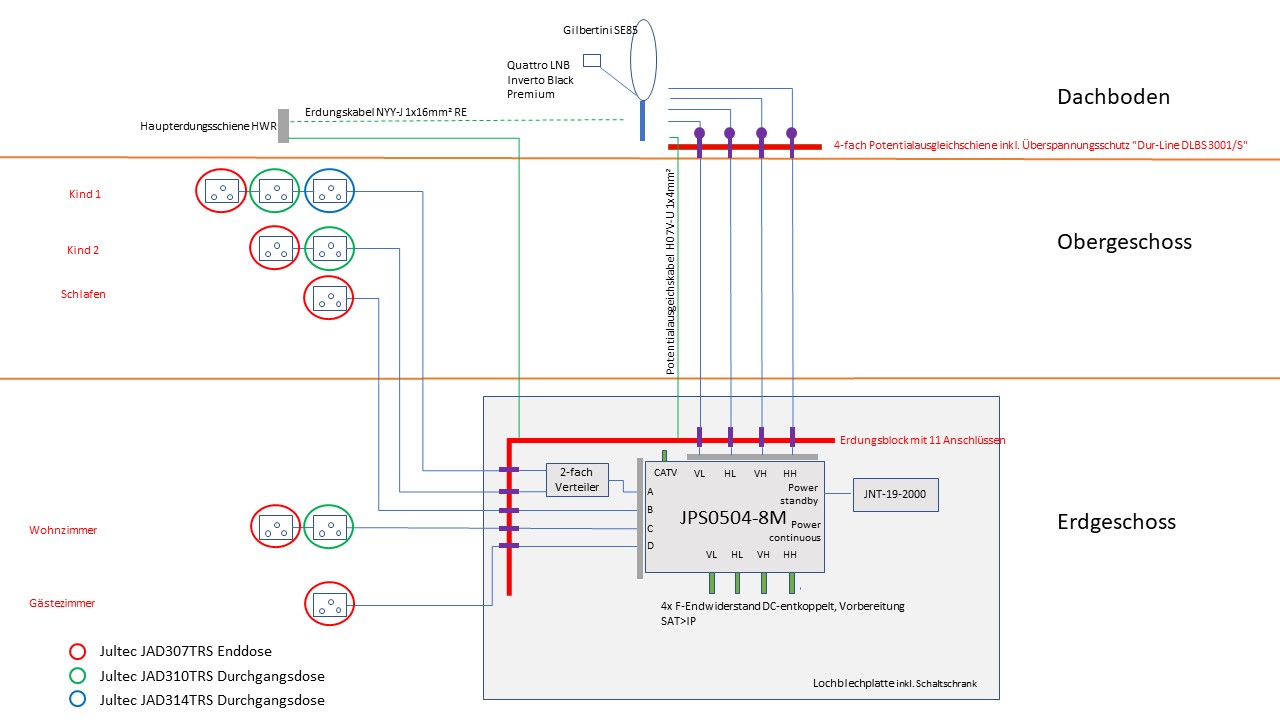

Jultec JPS0504-8M Unicable EN50494 Satanlagen Planung Skizze

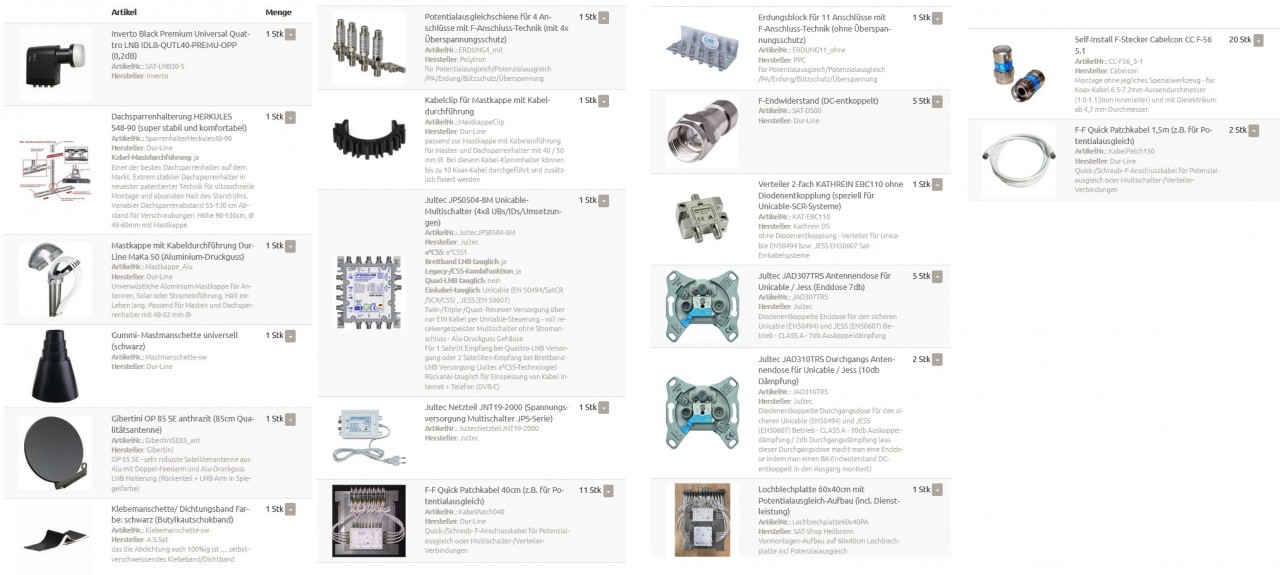

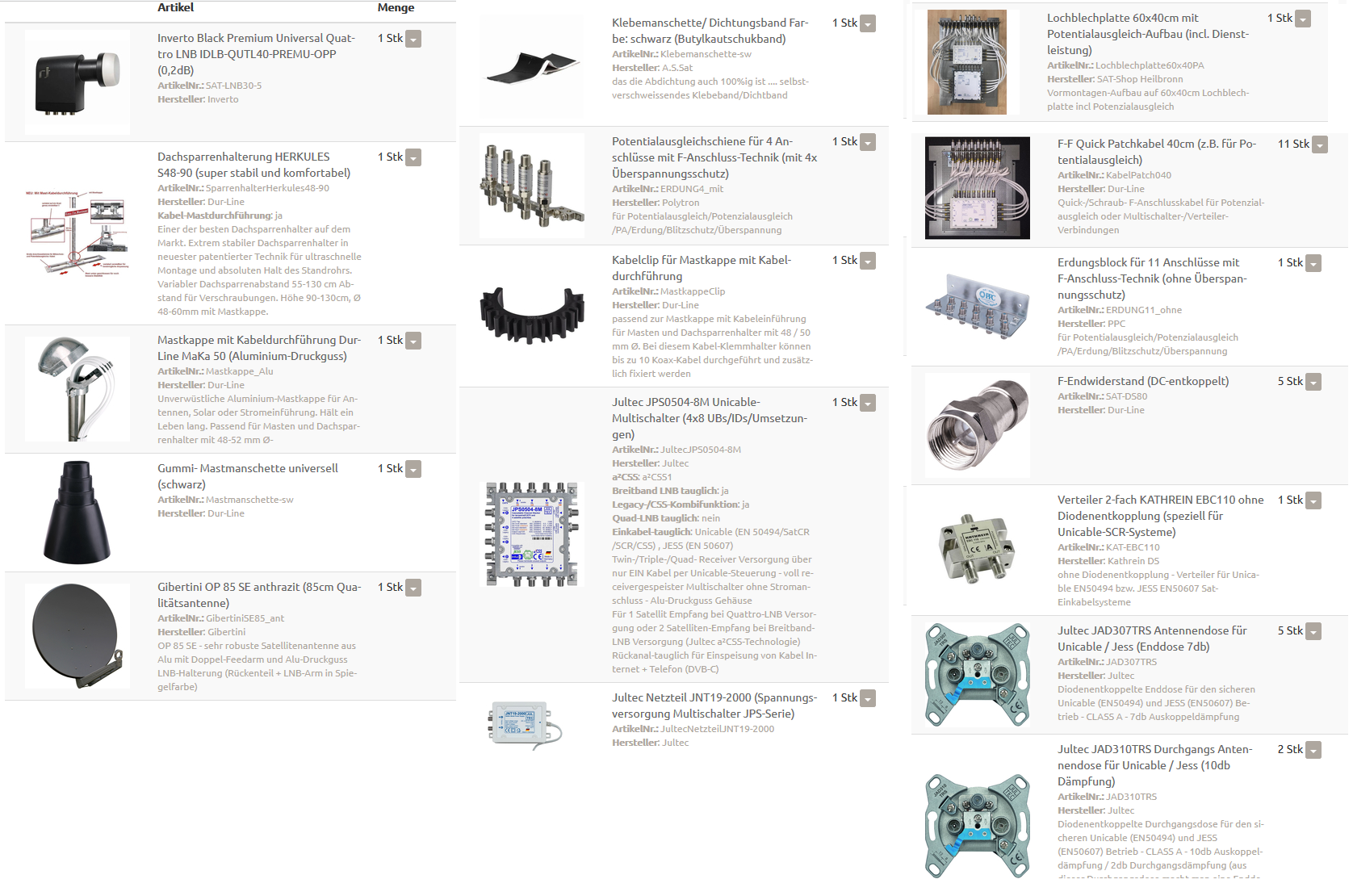

User rico95 Einkaufsliste
Zuletzt geändert von techno-com am 9. Oktober 2019 06:21, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in passende Rubrik (von "technische Fragen zu Satanlagen" in "Fragen zu digitalen SAT-Einkabelsysteme") .pdf in Bilddatei umgewandelt + Bildernamen angepasst + Tags eingefügt



Tags:

Benutzeravatar
techno-com
Site Admin
Beiträge: 19533
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 408 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Kaufberatung Sat-Anlage EFH

Ungelesener Beitragvon techno-com » 9. Oktober 2019 06:08

Moderation: Beitrag verschoben in passende Rubrik für Sat-Einkabelanlagen Anfragen + PDF in BILD umgewandelt + Bildernamen angepasst
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 19533
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 408 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Kaufberatung Sat-Anlage EFH

Ungelesener Beitragvon techno-com » 9. Oktober 2019 08:59

rico95 hat geschrieben:Hallo an alle,

Hallo und herlich-willkommen

rico95 hat geschrieben:ich bin gerade dabei die Elektroinstallation für unser neues EFH zu planen. Bei der Recherche zur Sat-Anlage bin ich hier gelandet und muss sagen, dass ich beeindruckt bin wie einem hier geholfen wird.

Glückwunsch :respekt: So einen Beitrag mit der Anfangs-Planung ist klasse !

rico95 hat geschrieben:Nachdem ich schon diverse Stunden in dem Forum verbracht habe, möchte ich euch mein Vorhaben kurz vorstellen und bitte um Verbesserungsvorschläge bzw. Korrekturen.

Das sie hier viel vorab gelesen haben sieht man. Eine sehr gute Anfangsplanung von fast A-Z, nur noch ein paar Kleinigkeiten sind hier zu klären bzw. zu erklären (immer das was ich möchte hier da sie alles verstehen sollten was sie planen und ggf. auch aufbauen möchten). Aber das wird hier wirklich nicht viel :1147

rico95 hat geschrieben:• Multischalter mit JESS

Kurze Erklärung hierzu .... ihre Anlage hat wenig mit JESS EN50607 zu tun, das ist alles eigentlich eine Unicable EN50494 Anlage.
Warum => Was ist JESS (Jultec Enhanced Stacking System/DIN EN 50607)?
Das einzige was hier mit JESS zu tun hat ist das sie den Schalter mit diesem Steuerprotokoll ansteuern/schalten können was ein genaueres Tuning/Timing mit sich bringt.

rico95 hat geschrieben:Bei den Dosen steh ich auf der Leitung und habe keine Ahnung welche ich verbauen soll. Ebenso sieht es bei dem 2-fach-Verteiler aus. An dieser Stelle benötige ich auf jeden Fall eure Hilfe.

Ihr Vorhaben ist hier im Forum schon mind. 2x zu finden, bitte mal durchlesen ... wird sicher noch ein paar Lücken gleich füllen :1137
Quelle: Anlagenerweiterung auf Unicable
oder auch ....

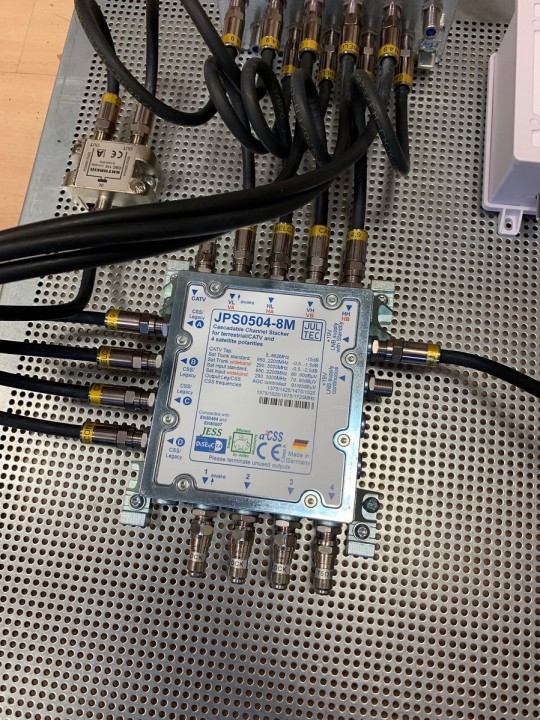

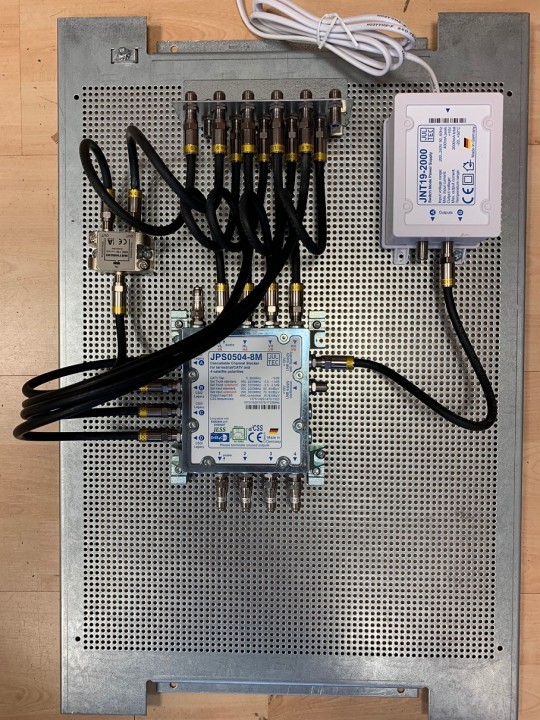

Quelle: Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP
Der hier zu verwendete Verteiler muss einer sein OHNE Diodenentkopplung, in ihrem Fall also ein Kathrein EBC110.

rico95 hat geschrieben:Anbei findet ihr meinen Plan und den bisherigen „Warenkorb“. Ich hoffe, dass ich nicht total daneben liege.

Dazu ist wenig zu sagen, ein paar wenige Sachen :1114

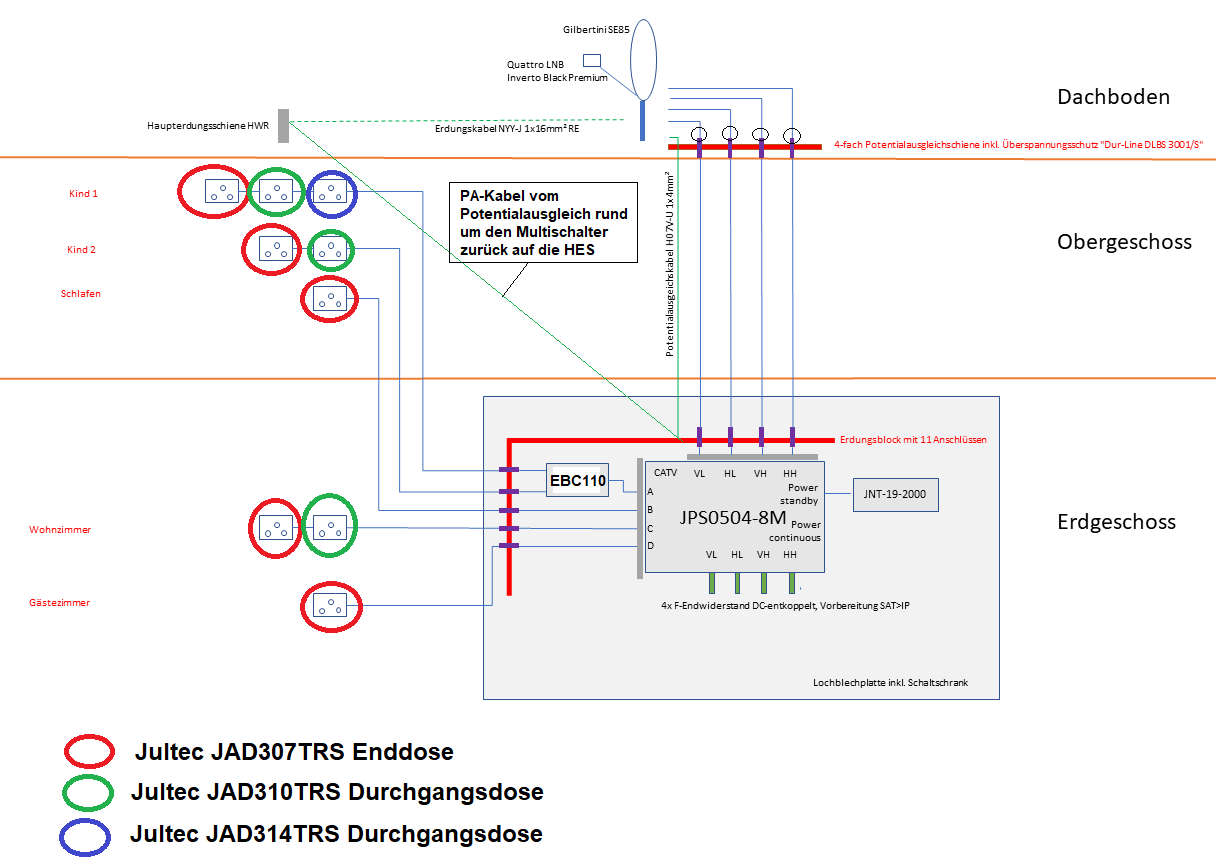

Ich habe mal ihre Skizze editiert und ein paar Sachen gleich eingezeichnet :1111

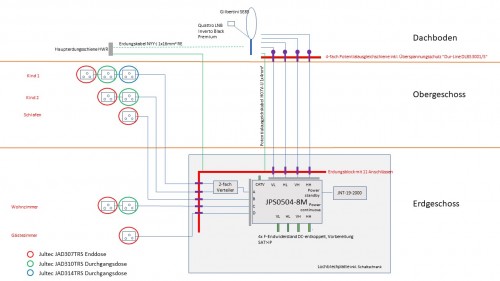

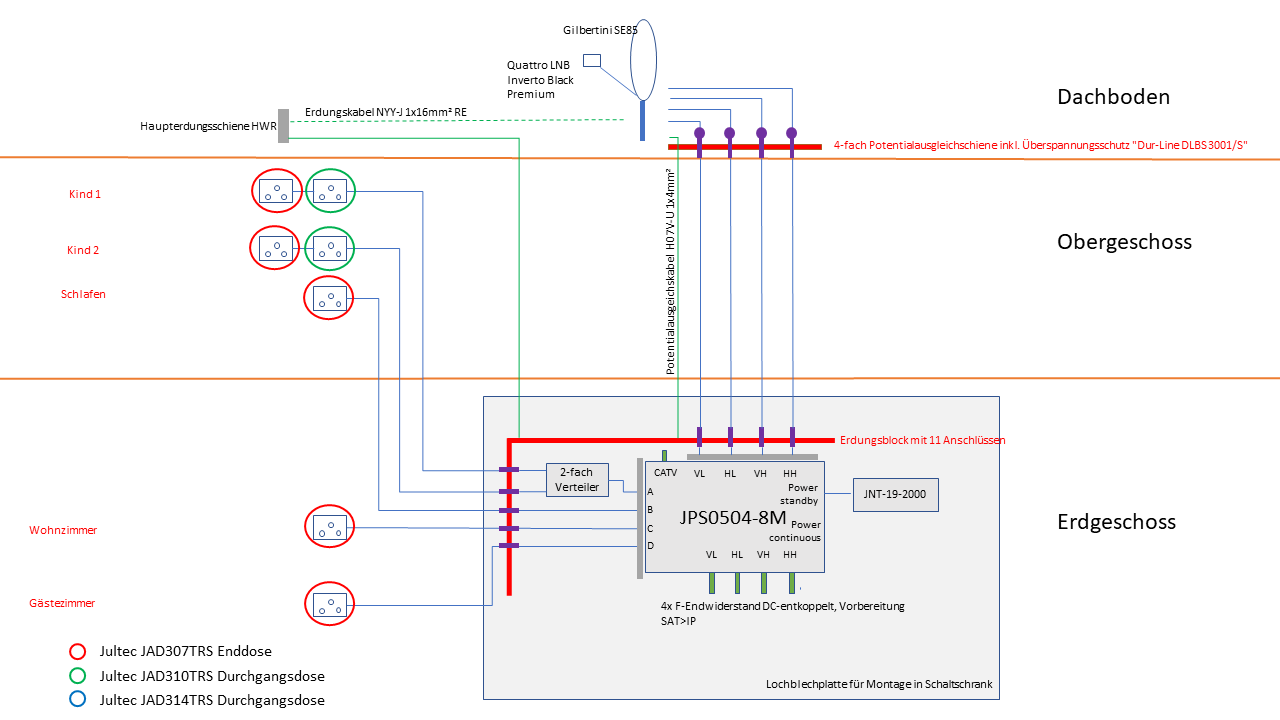

Jultec JPS0504-8M Unicable EN50494 Satanlagen-Planung Skizze Edit1


Was ist zu sagen/anzumerken ?

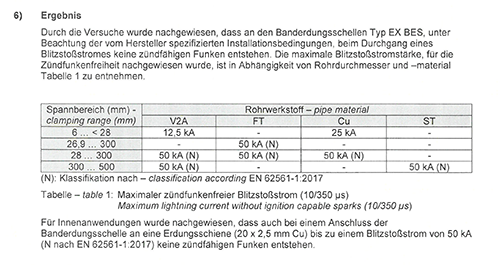

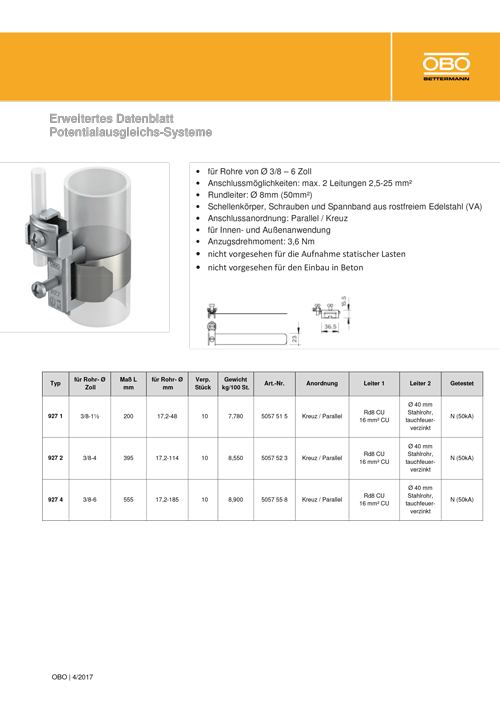

1. PA-Kabel muss vom geerdeten Antennenmast an den Mast-nahen Potentialausgleich, weiter auf den Potentialausgleich rund um den Multischalter und dann noch einmal auf die Haupterdungsschiene (HES) .. Quelle: Erdung Satellitenanlage / Antennenmast + Potentialausgleich

2. Verteiler bereits oben genannt (+ Namen in der Skizze eingezeichnet)

3. Antennendosen farblich markiert und beim Namen eingetragen

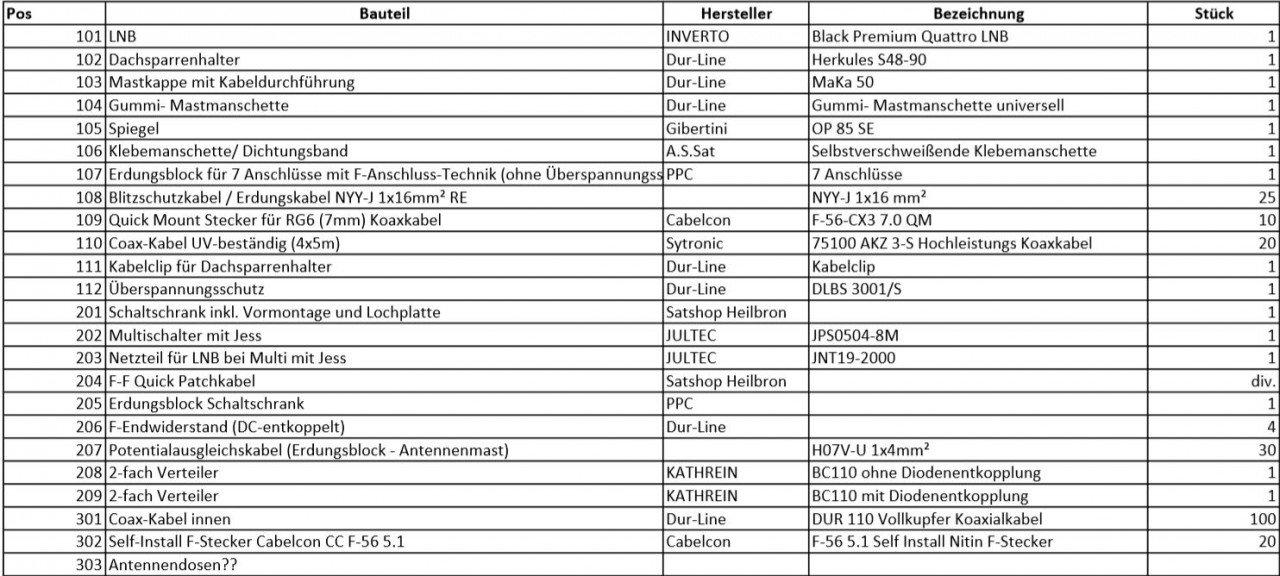

4. in ihrer Stückliste zu erklären:
