Neubau EFH Satanlage Lage

Wissen sie nicht was sie für ihre Satanlage alles benötigen, haben sie Fragen zu unseren Komplettanlagen oder zur Planung/Installation einer Anlage (Kabelverlegung, Ausrichtung, Multischaltern, LNB etc.) ?
paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 9. Januar 2018 08:13

Hallo Guido, nochmals vielen Dank für deine Zeichnungen. Aus ästhetischen Aspekten kann ich den Schüssel so weit nach vorne, Richtung Süden nicht verschieben. Auch die Ostwand ist dafür in seiner südlich Hälfte nicht geeignet (Hauseingang!). Aber was hältst du von einer Montage auf dem Carport? Das wäre mir von der Erreichbarkeit her die beste Stelle, meine Bedenken habe ich in meinem letzten Post zum Ausdruck gebracht.



Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 9. Januar 2018 08:36

paulus hat geschrieben:-Carport (grüner Punkt): pro: Erreichbarkeit. Kontra: Empfang: weiß nicht, ob es klappt? Befestigung: der Carport bekommt einen Dach aus Doppelstegplatten, ob man darauf den Schüssen vernünftig befestigen kann? Kabelführung: auf dem Carport dann nach oben der Wand entlang durch das Gesims, ....

Doppelstegplatten gibt es in verschiedensten Ausführungen, aber die sind alle aus Plastik und da würde ich noch nicht einmal einen Blumentopf drauf stellen aus Angst das der zu schwer ist :1112
Ob man eine Antenne AM Carport (niemals "auf" den Doppelstegplatten !) festmachen kann liegt am Carport, also wie stabil der ist ! Ich kenne wenige an denen man nicht rüttelt (leicht) und die sich bewergen, für den Montageort einer Satantenne ein no-go da alles super stabil sein muss ohne das es wackelt.

paulus hat geschrieben:... langer Weg ...

Was ist ein langer Weg ? 20m, 40m oder mehr ? Wenn man die passenden Koaxkabel da versendet sind Kabelzuführungen von 50m absolut kein Problem.

paulus hat geschrieben:.... Aussehen?

Das unterliegt immer der eigenen Entscheidung ... ich würde an meinen Carport nie eine Antenne festmachen.

paulus hat geschrieben:-Dach: Empfang ideal, aber exponierte Lage, ....

Da gehört eine Antenne hin ... und damit wäre auch jede "Platzfindung" und auch "Aussehen" erledigt.

paulus hat geschrieben:.... mein Bekannter rät davon ab, da immer wieder Probleme bei Wind, Schnee und Regen

Das ist doch absoluter Quatsch :1124 Eine richtig geplante und erbaute Anlage benötigt keine Streicheleinheiten bei Wind, Regen oder Schnee. Bevor bei mir das Bild aussetzt geh ich lieber ans Fenster und schau raus was draussen ab geht, den das ist dann interessanter als das was im TV kommt (2-3x im Jahr kurze Aussetzer beim Empfang für ein paar Minuten, bis der Regen/der Schnee in dieser Intensität die dann anliegt nachlässt.

paulus hat geschrieben:.... (diese Problem wurden mir von einem Nachbarn in der Nähe des Hauses bestätigt, der auch eine Dachmontage hat, 4-6x pro Jahr hat er mit Unterbrechungen zu tun.

Das kann verschiedene Gründe haben:
- Baumarkt-Qualitäts Ware (eine Baumarkt 90cm Antenne ist oft schlechter als eine 60cm Antenne vom Qualitätshersteller ...)
- schlechte Ausrichtung
- Antenne schlecht befestigt und die wackelt bei Wind
etc. etc.

paulus hat geschrieben:Ist es möglich die Erreichbarkeit bei Dachmontage etwas zu erleichtern, in dem ich die Anlage weit in Nordost Ecke schiebe (blauer Punkt)?

Da hinten bringt das gar nichts weil der relevante Teil der Antenne Richtung Dach-Mitte zeigt (süden) und man von Norden da auch da hinten nicht an die Vorderseite der Antenne kommt.
Aber das mit dem Dachfenster wurde schon erklärt, wenn man so viele Bedenken hat muss man dies eben dort einplanen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 9. Januar 2018 09:15

Auf dem Dach wäre es vermutlich ästhetischer als an der Wand. Du kannst den Spiegel so weit unten montieren, dass er gar nicht über den First hinausschaut. Bei der Dachneigung von 25° steht Dir hier nichts im Weg zwischen Spiegel und Satelliten. Je nach Dacheindeckung, es gibt die Spiegel in Anthrazit, hellgrau oder ziegelrot ... und fällt den Nachbarn gar nicht weiter auf.
Ich bin jetzt unterwegs und kann erst abends wieder antworten.

Guido

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 9. Januar 2018 09:46

Danke techno-com. Nur eine kürze Frage, die eine kürze Antwort braucht: eine Dachmontage wie bei der blauen Punkt in meiner Zeichnung, ja oder nein?

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 9. Januar 2018 09:54

Meiner Meinung nach etwas mehr auf die Linie vom grünen Punkt und etwas mehr mittig auf diese Dachfläche ....
Aber da geht es ja eigentlich nur um das Aussehen, das sollte also vor Ort einfach dann mal angeschaut und bestimmt werden so sie am besten hin passt. Technisch sehe ich keine Unterschiede ob 1/2 Meter mehr vorne oder mehr links zur jetzigen eingezeichneten Position (blauer Punkt) da der Wind ohnehin von Süden her rein blasen wird und so das Dach ansich keinen Schutz bietet somit. Ggf. schauen das man nicht/wenig in der Höhe über den Dachfirst kommt das dieser etwas schützt wenn der Wind von Süd-West kommt. Aber, wie schon gesagt, bei einer richtigen Montage macht auch das nichts aus .....
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 9. Januar 2018 11:37

Danke. Es geht mir bei einer Dachmomtage nicht ums Aussehen. Nur ist die Erreichbarkeit -im Notfall- bei einer Montage nahe der Ecke (mein blauer Punkt) durch eine Leiter möglich ist. Wenn du meinst, der Empfang ist gut beim blauen Punkt, dann wäre das kein schlechter Kompromiss, wobei die Lage aufm Carport mir lieber ist.

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 9. Januar 2018 11:40

Dazu hatte ich bereits sehr viel geschrieben ... bitte noch einmal lesen => Neubau EFH Satanlage Lage
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 10. Januar 2018 13:22

guba hat geschrieben:Lad Dir «Satbeams Finder» aufs Handy, hab mir die App runtergeladen.
Braucht GPS und Kamera.
Sat eingeben und die Kamera in den Himmel richten, dann siehst Du die ganze Satelliten-Perlenschnur.
AZ und EL des Satelliten stehen oben
dann die Kamera ausrichten bis die EZ und AL unten und oben ungefähr übereinstimmen.
Also z.B. auf der gewünschten Seite im Abstand von ca. 60 cm hinstehen und schauen, ob du am z.B. am Dach vorbeikommst.

Hi Guido,

ich habe den App runtergeladen und probiert. Eine Sache kann ich nicht verstehen, er zeigt mir die Satelliten auf einem schwarzem Hintergrund auch wenn ich im Haus stehe!?

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 10. Januar 2018 13:28

Wir können hier viel besprechen im Forum für Satanlagen, aber keine Handy-Apps die ggf. nicht funktionieren ! Bitte dafür an den App-Entwickler wenden.
Verstehe eh nicht was "selbst wenn ich im Haus stehe" damit zu tun hat das der Hintergrund schwarz ist :1122

Weiterhin hatte ich mind. eine andere App dafür schon verlinkt, ebenso die Google-Suche nach anderen ... dann testet man einfach eine andere aus !?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 10. Januar 2018 13:54

In Anwendungsmanager gehen und Berechtigungen der App anschauen. Alle drei, Standort, Kamera und Speicher müssen berechtigt sein.
Die Kamera darf nicht abgedeckt sein. z.B. vom Etuideckel ....
Sobald du mit dem Handy in Richtung Himmel zielst, schaltet die Kamera ein.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 10. Januar 2018 17:47

Danke schön.
Ich möchte euch nicht weiter stören, deswegen fasse ich zusammen was ich verstanden habe. Ich bitte um Kommentar, ob ich richtig liege bzw. um eine Berichtigung, wenn falsch:

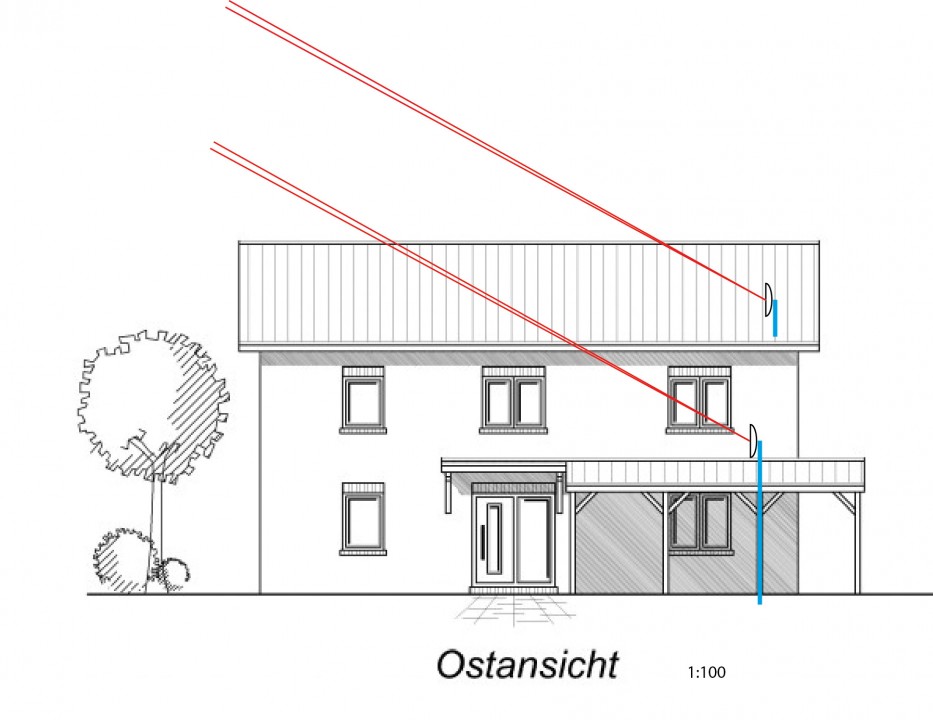

Empfang wird sowohl im Bereich grüner Punkt (Carport), als auch blauer Punkt (Dach-Nordost Ecke) gut sein, richtig?

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 10. Januar 2018 18:29

Das ist doch schon mehrfach jetzt schon beantwortet und genau erklärt ? Warum diese Frage auch schon wieder ?
Und kein Kommentar zu dem was @guba erklärt/geantwortet hat ?
Andere App versucht ?
Das wäre doch dann vor Ort alles 1:1 sofort geklärt !

P.S. Das die Kamera für die App freigegeben werden muss ist klar und gemacht ?


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 10. Januar 2018 18:58

Kurz zur Verdeutlichung:


Es gehen beide Orte.
Aber ich würde die Antenne dann nicht «auf dem» sondern «am» Carport bei einer der Stützen montieren, dann kannst Du den vor allem den Mast richtig fest montieren und 100%-ig senkrecht (auf alle Seiten) ausrichten. Erden musst Du die Antenne ja sowieso an beiden Standorten.
Beide Standorte sind empfangsmässig gleichwertig, da 100° freie Sicht nach oben.

Du musst Dir einfach zuerst eimal überlegen:
Wo montiere ich den Switch, wie ziehe ich die Kabel «Inhouse» und wo führe ich die Kabel von den LNBs ins Haus.
Beim Carport müsstest Du entweder durch ein Rohr im Boden ins Haus und dann z.B. unter/hinter der Treppe oder neben den Sicherungskasten einen UP-Schrank setzen und von dort aus verteilen, da ja kein Keller besteht.
oder Du müsstest vom Carport die Fassade hoch bis unters Dach.

Bei der Antenne auf dem Dach wäre die Verkabelung sicher einfacher zu bewerkstelligen.
Die Antenne nicht zu weit nach aussen zur Dachkante setzen, dann hast rundherum genügend Platz um dich zu bewegen. Nehme an das Dach wird mit Ziegeln gedeckt und diese halten das Gewicht eines Menschen ohne weiteres aus.

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 10. Januar 2018 19:30

Montage Carport - ist schon geklärt ob der stabil genug ist ?
Ist geklärt ob irgendwo überhaupt dort eine Möglichkeit zur Montage besteht ? Außer dem Material der Dachverkleidung (wo nichts drauf montiert werden kann bei dem Plastik Material) habe ich davon noch nicht beantwortet gesehen !


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 10. Januar 2018 19:37

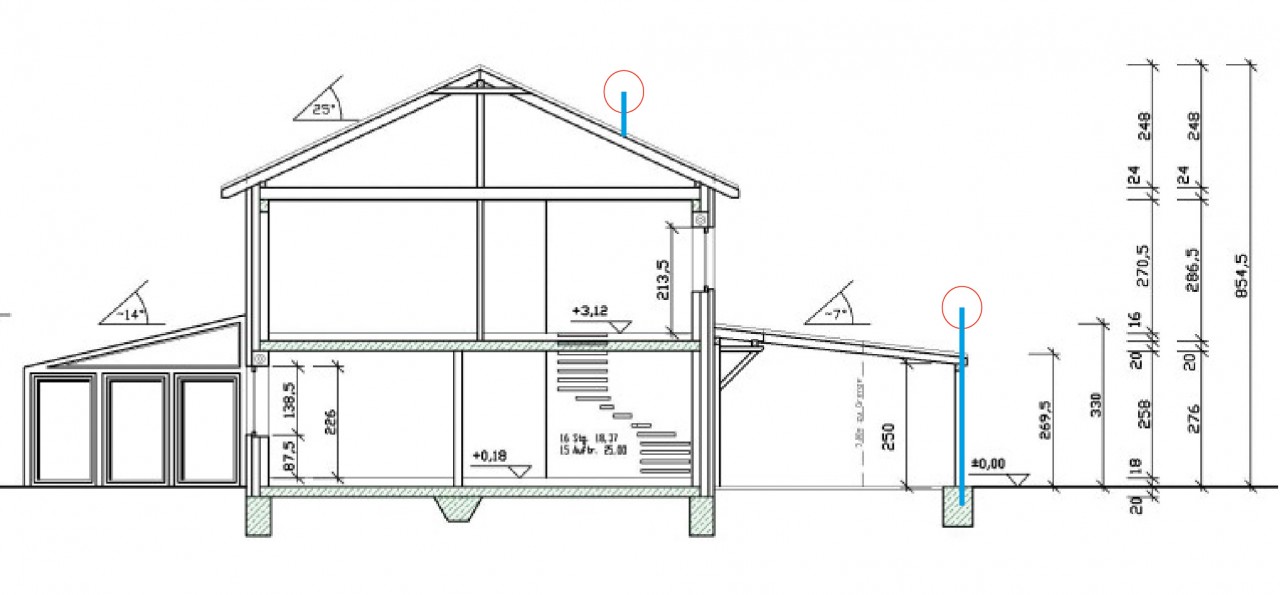

Wegen dem habe ich auch den Mast aussen angesetzt, dann kann man ihn gleich einzementieren ...

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 11. Januar 2018 12:05

guba hat geschrieben:Es gehen beide Orte.
.....

Danke schön, dass wollte ich wissen.
Heute morgens habe ich ein Gespräch mit dem Zimmermann. Der Carport wird mit Holzpfosten getragen und er sagt, es ist möglich einen der Pfosten dicket zu nehmrm sodass daran die Halterung der Satanlage befestigt werden kann. Wegen der Kabelführung und der Erdung möchte ich noch mir dem Elektrik reden
Zuletzt geändert von techno-com am 11. Januar 2018 12:37, insgesamt 2-mal geändert.
Grund: Edit by techno-com: Quote angepasst + fehlende Leerzeichen zwischen den Worten eingefügt + unnötige Zeilenumbrüche in einem Satz entfernt

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 23. Januar 2018 21:01

Eine doofe Frage: Für die Satanlage mit Astra und Hotbird für max. 8 Teilnehmer, wie viel Kabel müssen von den LNBs ins haus zum Multiswitch geführt? Reichen 2 oder müssen 8 sein?

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 23. Januar 2018 21:42

Es kommt darauf an, auf welche Art die Anlage aufgebaut wird.
Für eine normale Anlage mit Sternverkabelung oder Unicable-/Legacy-Anlage sind es 8 (je 4 pro Quattro-LNB)
Bei einer reinen Unicable-Anlage wären es bei Verwendung von Breitband-LNBs je 2 pro LNB.

Aber daran denken, im Aussenbereich, also vom LNB bis ins Haus bzw. unter die Ziegel wetterfestes (schwarzes) Kabel verwenden.
z.B. Hirschmann Koka 799B UV-beständiges Koaxkabel für den Außenbereich
Diese werden dir auf Wunsch durch @techno-com z.B. in 4 mal 5 Meter geteilt und 3 davon mit den zusätzlichen Kompressionssteckern versehen.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 23. Januar 2018 22:37

Danke für die Antwort guba.

Für eine Kabelführung durch die Wand (Variante Carport) bei normaler Anlage (also 8x Kabel), wie viel -deiner Meinung nach-soll der Durchmessers des Wanddurchbruch betragen?

guba
Foren-As
Beiträge: 331
Registriert: 19. November 2013 08:14
Danksagung erhalten: 43 Mal

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon guba » 23. Januar 2018 23:42

Kannst Du ja selber ausrechnen:
Kabeldurchmesser ca. 7 mm
Bei rechteckigem Durchbruch z.B. 4 Kabel breit, 2 Kabel hoch = mind. 30x20 mm, optimal mind. 40x25. Brauchst ja noch Luft zum einziehen der Kabel

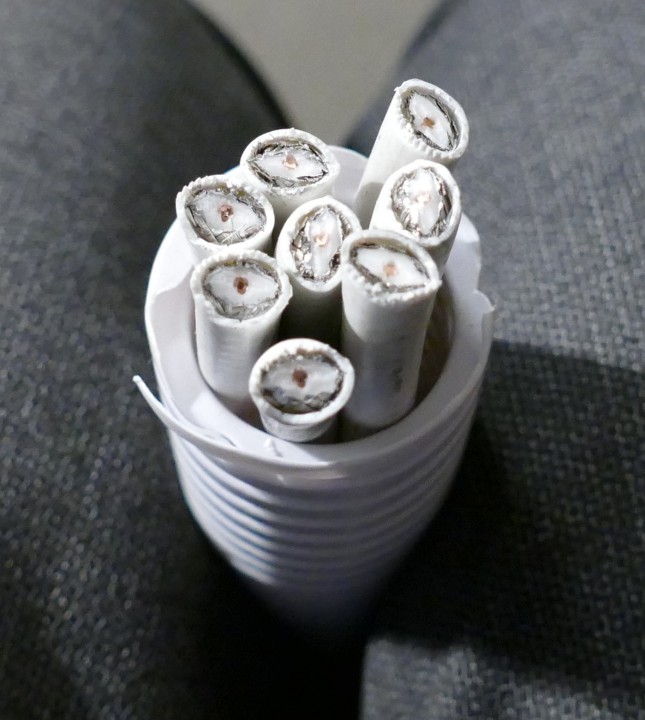

rund mind. 32er, besser 40er Durchmesser. Habe es mit einem 32er-Flexrohr probiert, da passen sie knapp rein

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 24. Januar 2018 08:47

paulus hat geschrieben:Eine doofe Frage: Für die Satanlage mit Astra und Hotbird für max. 8 Teilnehmer, wie viel Kabel müssen von den LNBs ins haus zum Multiswitch geführt? Reichen 2 oder müssen 8 sein?

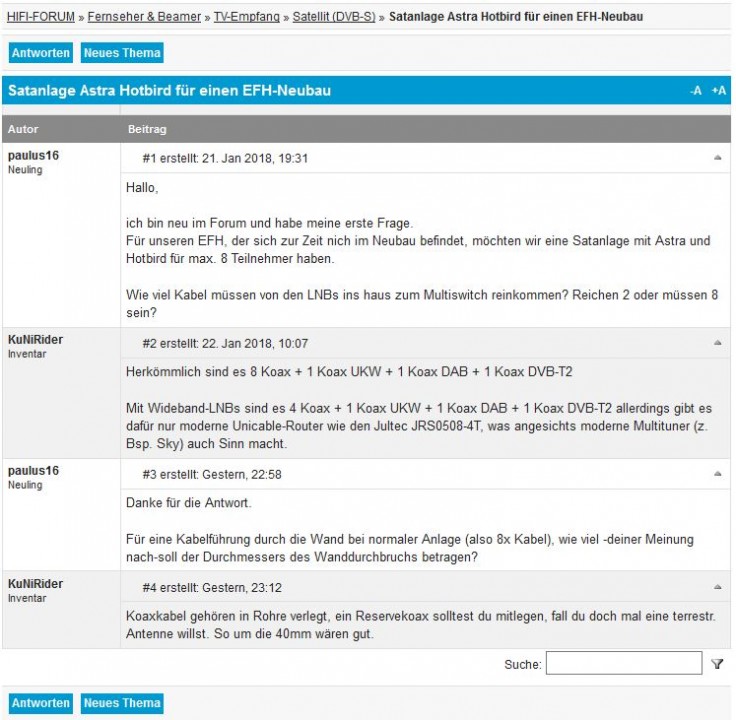

Die Frage war im Parallel-Beitrag Hifi-Forum schon seit dem 22.1.18 beantwortet ....
User_paulus16_Parallelbeitrag-Hifi-Forum


Im 2. Beitrag hier sieht man auf dem Bild auch das es 4 Kabel pro LNB sind.

Abgesehen das das Potentialausgleichskabel dann hier noch dazu kommt, das muss vom geerdeten Antennenmast bis nach innen zum Multischalter-Aufbau mit verlegt werden.
Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 24. Januar 2018 19:05

Danke für die Antworten. Also 40mm Durchmesser reicht.

paulus
postet ab und zu
Beiträge: 21
Registriert: 6. Januar 2018 12:14

Re: Neubau EFH Satanlage Lage

Ungelesener Beitragvon paulus » 22. Februar 2018 07:46

Welche Kabeln würdet ihr nehmen: einzelne oder 4in1 Kabel wie auf dem Bild?
Spricht was gegen die Platzierung des Multischalters im HWR oder besser im Dachboden? Ich neige zu HWR, weil dort alle anderen Leitungen enden, so dass ich einen verteilpunkt habe

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Neubau EFH Satanlage Lage

Ungelesener Beitragvon techno-com » 22. Februar 2018 08:30

Abgesehen davon das diese Sache gerade schon 7 Seiten im DF-Forum parallel läuft weil vieles mehrfach gleich angefragt wurde ist das alles hier im Beitrag schon erklärt und auch verlinkt in Beiträge die das dann haargenau bis uns Detail beschreiben (Stichwort: UV-beständige Koaxkabel).

Weiß eigentlich der Elektriker irgendwas selbst oder muss man dem alles erklären was er zu machen hat ?
Langsam wird das hier und im DF wirklich eine Sammlung von Dopplungen und damit sehr sehr unübersichtlich !


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „technische Fragen zu Satanlagen“
