Planung SAT-Anlage

Wissen sie nicht was sie für ihre Satanlage alles benötigen, haben sie Fragen zu unseren Komplettanlagen oder zur Planung/Installation einer Anlage (Kabelverlegung, Ausrichtung, Multischaltern, LNB etc.) ?
Hier geht es um Legacy-Versorgungen (Standard Universal-LNB Aufbauten). Alles was Einkabel-Systeme (Einkabel-Multischalter nach Unicable EN50494 bzw. JESS EN50607 oder auch Einkabel-LNBs) angeht gibt es hier jeweeils eine eigene Rubrik dazu.
Olli_D
Neuling
Beiträge: 3
Registriert: 7. Juli 2021 13:40

Planung SAT-Anlage

Ungelesener Beitrag von Olli_D »

Hallo zusammen,

ich bin dabei unser 3-Familienhaus umzubauen und bin mir unschlüssig wie ich am besten die SAT-Anlage umsetze.

Folgendes Gegebenheiten liegen vor:

Aktuell haben wir 3 Etagen, 1 SAT-Schüssel und insgesamt 4 SAT-Anschlüsse.

Nun habe ich die mittlere Etage saniert und fast in jedem Zimmer 2 SAT- Anschlüsse sowie 2 Netzwerkanschlüsse verlegt. Diese Leitungen liegen im Leerrohr und
hängen aktuell bei der UV an der Decke (für diese Etage).
Meine erste Idee war in jeder Etage eine UV + 1x Multimediaverteiler zu verbauen.
Es werden nachher 10 SAT-Kabel sowie 20 Datenkabel verbaut sein.
Bedenkt man, den Router, Multiswitch, eventuelle Festplatte, Patchpanel, Kabel, Steckdosen, Erdungsblöcke, wird ein Multimediaverteiler z.B. der von Hager VU60NW zu klein sein.

Jetzt könnte ich für Strom und jeweils eine UV für Daten sowie Sat verbauen. Aber 3 Unterputzverteiler finde ich etwas viel. Hat hier jemand eine Idee gibt es extra breite Multimediaverteiler :).

Oder soll ich die SAT-Anlage Zentral im Keller installieren, allerdings habe ich jetzt die Leitungen abgelängt und müsste die mit F-Steckern/Kompressionssteckern und Verbindern verlängern, ca. 5 Meter je Kabel. Außerdem wäre die SAT-Verkablung nicht mehr direkt zugänglich sollte man SAT-IP oder ähnliches haben wollen. Keine Ahnung welche Möglichkeiten es da heute alle so gibt, deswegen ja auch der erste Plan alles nahe zusammen in einem Multimediaverteiler.

Im Obergeschoss sind die Räumlichkeiten identisch, sollte ich da anfangen zu sanieren, werde ich ähnlich viele Kabel haben.
Im Keller die Wohnung ist kleiner, da werden ca. die Hälfte der Kabel sein.

Die andere Frage die ich mir Stelle, würde es überhaupt funktionieren in jeder Etage einen Multiswitch in einem Multimediaverteiler (MV) zu haben.
Von SAT-Schüssel zu ersten MV sind es ca. 15-20m, dann zur nächsten ca. 5m und zur nächsten rund 10m. Von den Multiswitch geht es ja dann noch in die Räume ca. 10-15m zu den Dosen.

Ich hoffe man kann meinen Gedankengängen folgen und hoffe auf einige Tipps oder ein ganz anderes besseres Konzept.

Viele Grüße
Olli


Benutzeravatar
techno-com
Site Admin
Beiträge: 21239
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 470 Mal
Danksagung erhalten: 526 Mal
Kontaktdaten:

Re: Planung SAT-Anlage

Ungelesener Beitrag von techno-com »

Hallo und herlich-willkommen

was hatten sie den vorab hier gelesen ?
Hier fehlt jegliche Voraufklärung über das Lesen von ein paar Beiträgen, den dann wären sicherlich irgendwelche Fragen aufgetreten (die ich hier nicht finde) zur Erdung/dem Blitzschutz bzw. dem Potentialausgleich :1122 => Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Passende Beiträge:
Planung Neubau
Jultec JRM (Legacy) und JPS (Unicable) Schalter kaskadiert im Mischbetrieb
Kaufberatung Sat-Anlage Komponenten (Hersteller)
uvm.

Oder einfach der auf der Startseite angepinnte Beitrag unter Jultec Anwendungsbeispiele - hier finden sie für jede Planung eine Übersicht der sehr viele optionale Aufbauen zeigt.

Aktuell weiß ich aber noch nicht einmal wie viele Anschlüsse es den genau pro Stockwerk sind, oder auch nur irgendwas zu erkennen was wie eine Skizze von dem Ganzen ausschaut das man sich ein vollständiges und klares Bild der Sache machen könnte.

Fraglich ist auch immer warum man erst die Kabel verlegt und dann fragt wie es damit geht, den grundsätzlich verlegt man einfach ALLE Kabel durchgängig von den Dosen bis in den Technik-Raum und verteilt dann zentral von dort aus.


P.S. hier ist die Rubrik für SAT-IP, aber was wird damit gewüscht wenn doch überall Koaxkabel verlegt wurden ?
Viele Beiträge zu Sat-IP findet man zusammengefasst unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich , und SAT-IP hat sogar einen eigenen TAG hier im Forum => tag/Sat-over-IP (dort findet man alle guten und relevanten Beiträge dazu).

P.P.S. was soll eine Festplatte in einem Satanlagen-Aufbau ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Olli_D
Neuling
Beiträge: 3
Registriert: 7. Juli 2021 13:40

Re: Planung SAT-Anlage

Ungelesener Beitrag von Olli_D »

Hallo techno-com,

danke schonmal für deine Antwort und ich versuche es ausführlicher zu erklären.

Aber kurz vorweg:

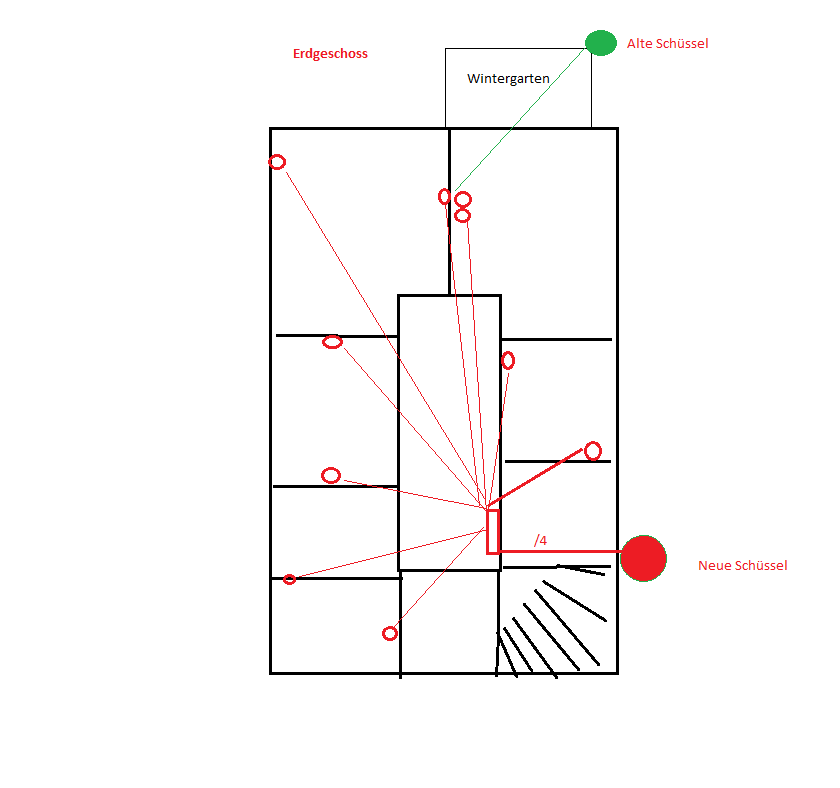

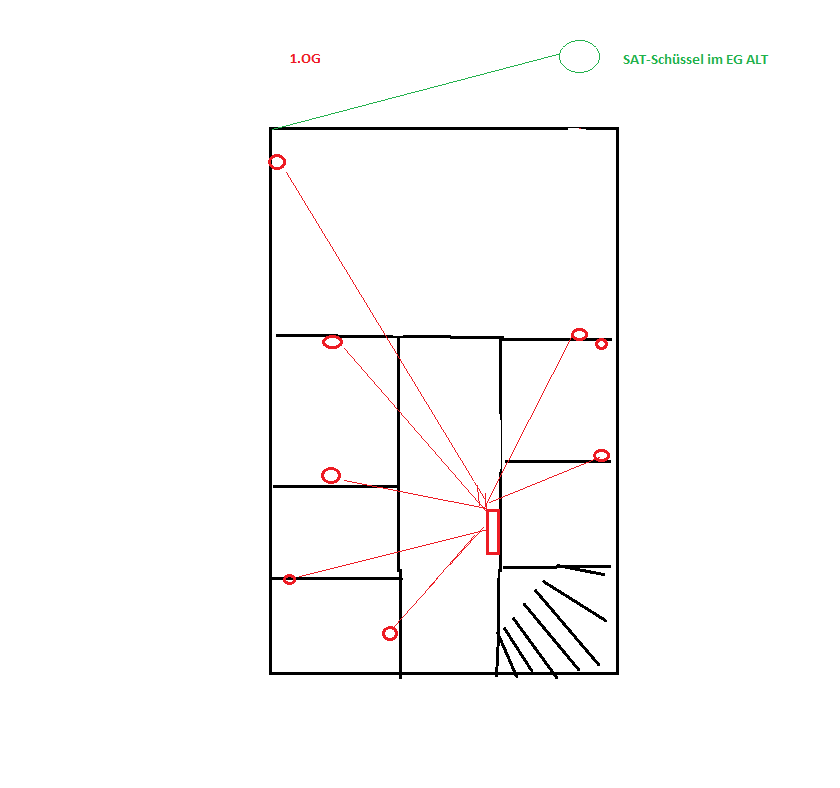

0. In den Skizzen -> rot ist geplant und teilweise schon ausgeführt und grün ist aktueller Bestand.
1. Also zur Erdung/dem Blitzschutz habe ich keine Frage.
2. Hersteller ist auch kein Thema.
3. Anschlüsse sind es 10 im EG, 8 im 1.OG und im Keller 5.
4. Datenkabel sind es 24 im EG, im 1. OG werden es ähnlich viele und Keller vielleicht 10.
5. Die Festplatte ist im MV für die Netzwerktechnik

Warum habe ich nicht vorher alles komplett durchgeplant. Ganz einfach hatte keine Zeit. Ich kann auch leider nicht das komplette Haus auf einmal sanieren, da es bewohnt (Familie) ist. Dennoch habe ich mir schon etwas Gedanken gemacht und mal meinen ersten Gedanken in den 3 Skizzen wieder gegeben.
Ich musste schnell die Kinderzimmer fertig machen und musste mich dann für etwas entscheiden. Da es keinen separaten Haustechnikraum gibt und es vielleicht auch sein kann das später einmal eine Wohnung vermietet wird, war ja mein erste Planung alles Sternförmig von der Unterverteilung/Multimediaverteiler vom Stockwerk zu verlegen Also UV und da neben einen Multimediaverteiler. Allerdings habe ich unterschätz welche Komponenten man nachher alles in einem Multimediaverteiler hat. Deswegen nun die Idee 3 UVs zu setzen 1x Strom, 1x Netzwerktechnik 1x Sat-Technik. Alles wird auf jeden Fall Unterputz.

Aber ich finde 3 Stück recht viel und bin jetzt etwas unentschlossen, daher wollte ich die Meinung anderer einholen. Vielleicht gibt es auch einen Multimediaverteiler mit genug Platz. Oder jemand hat noch eine andere Idee auf die ich gerade nicht komme.

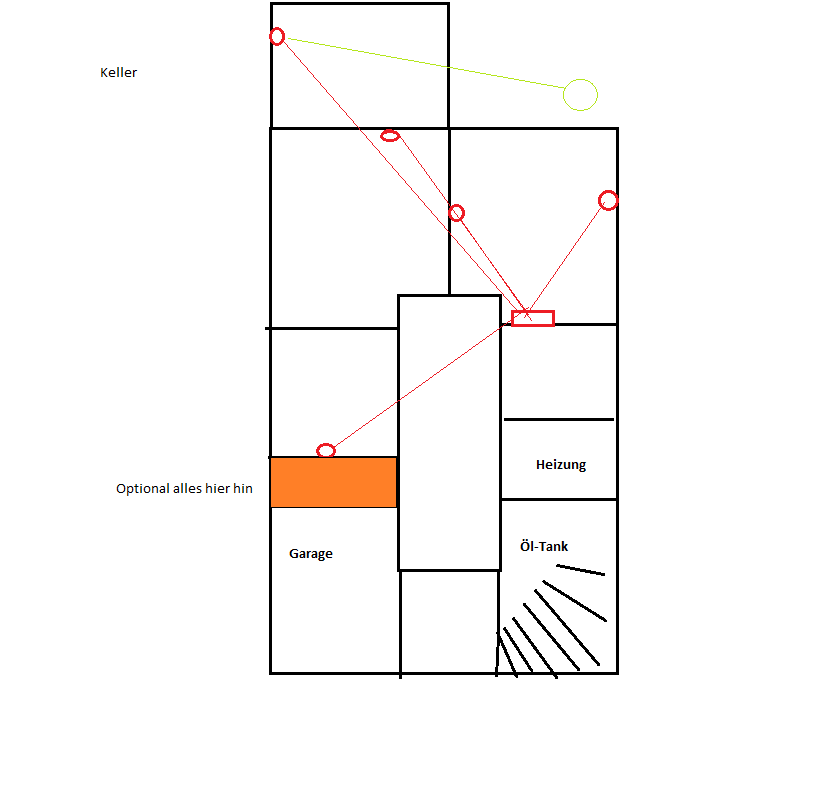

Optional könnte ich im Keller an der Garage hinten alles zentral legen, allerdings wären meine Leitungen jetzt zu kurz bis dahin und müsste die verlängern.
