Polytron optisches LNB OPM-LNB 032/064 (32-/64-fach - FibreMDU)

Ungelesener Beitragvon techno-com » 6. August 2019 14:09

Polytron optisches LNB OPM-LNB 032/064 (32-/64-fach - FibreMDU)
Shoplink

LNB mit optischem Ausgang

Das LNB OPM-LNB setzt das empfangene HF-Satellitensignal in optische Signale um.
Die einzelnen Sat-Ebenen werden dabei nacheinander gestapelt und in den Frequenzbereich 950 MHz bis 5,45 GHz umgesetzt. Das neu entstandene Frequenzband wird anschließend optisch übertragen.

Die optische Signalverteilung erfolgt über Single-Mode-Glasfaserkabel.

Die Stromversorgung des LNBs erfolgt über ein Coaxkabel mit F-Stecker und das mitgelieferte Netzteil.

- zur Umwandlung von vier SAT-Ebenen in ein optisches Ausgangssignal
- 40 mm feed-horn
- Netzteil im Lieferumfang enthalten
- FC/PC-Anschluss

OPM-LNB 032: Verteilung auf bis zu 32 Rückumsetzer ; +7 dBm Leistung
OPM-LNB 064: Verteilung auf bis zu 64 Rückumsetzer ; +10 dBm Leistung

Typ / TypeTyp / Type

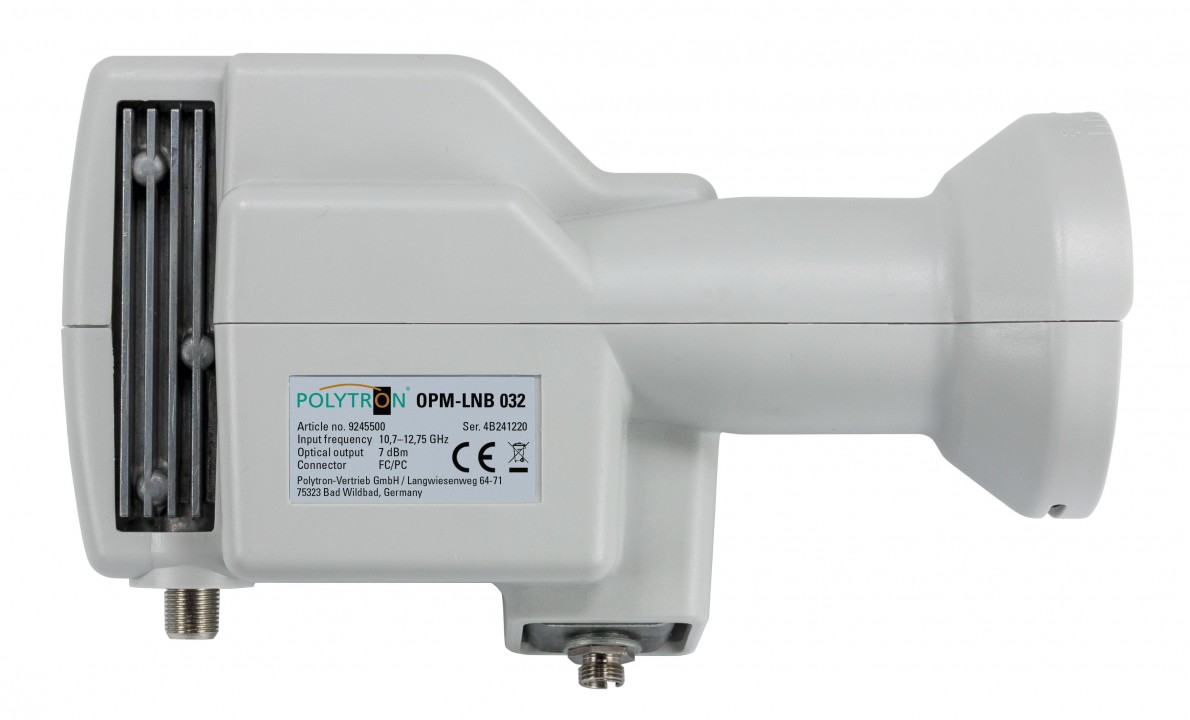

OPM-LNB 032 Artikel-Nr. / Article no. 9245500 / EAN: 4250238510123

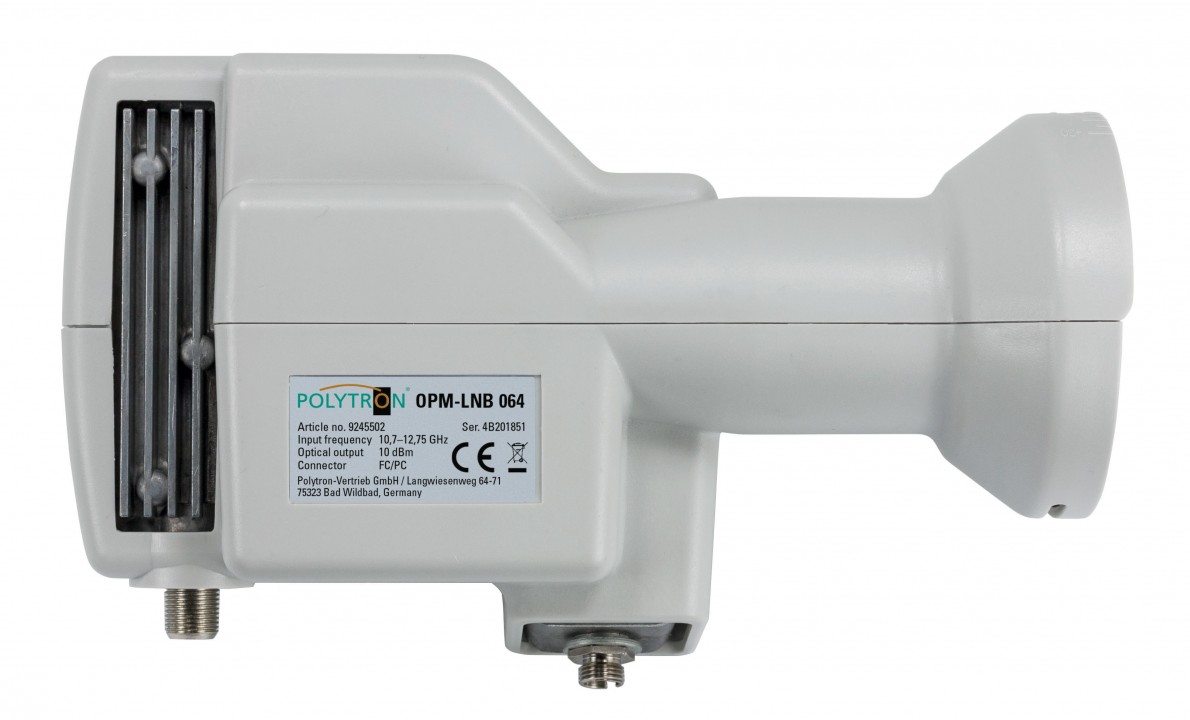

OPM-LNB 064 Artikel Nr. / Article no. 9245502 / EAN: 4250238511496
Dateianhänge
Polytron_optische-LNBs
Polytron_OPM-LNB-032_optisches-LNB_9245500
Polytron_OPM-LNB-064-optisches-LNB_9245502

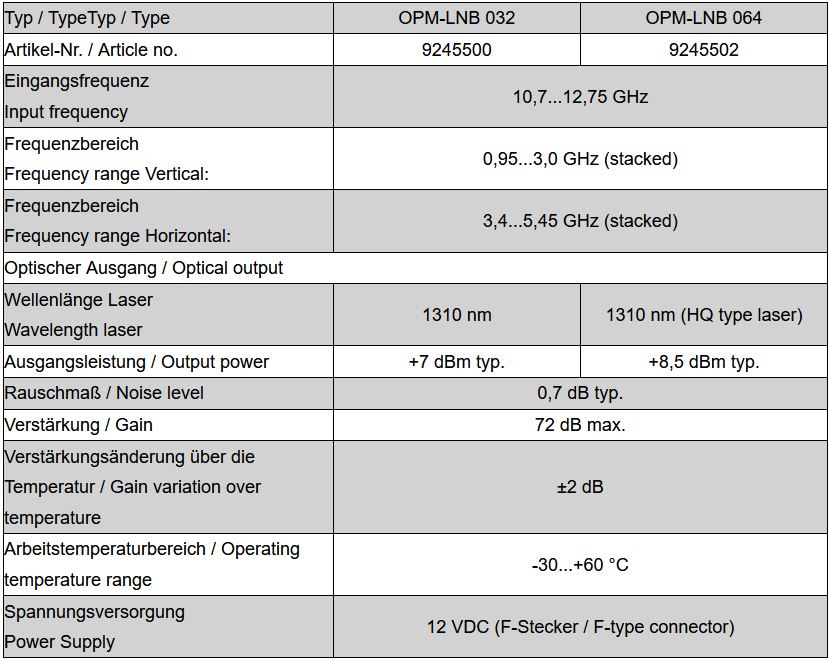

Polytron_optisches-LNB_technische_Daten

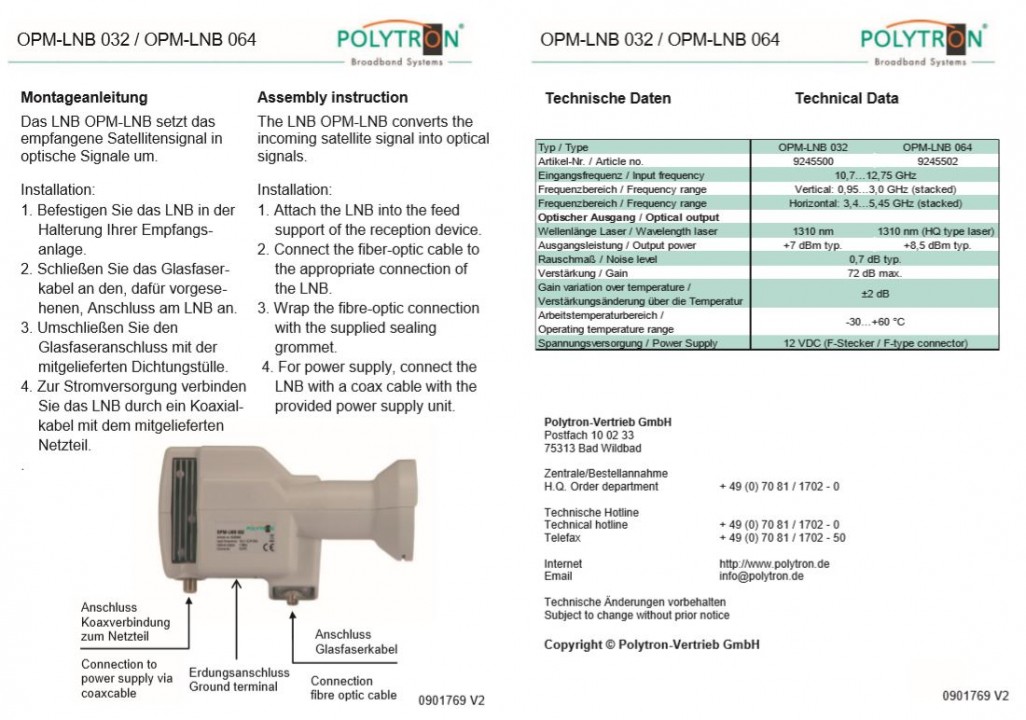

Polytron_optisches-LNB_Anleitung_Seite1

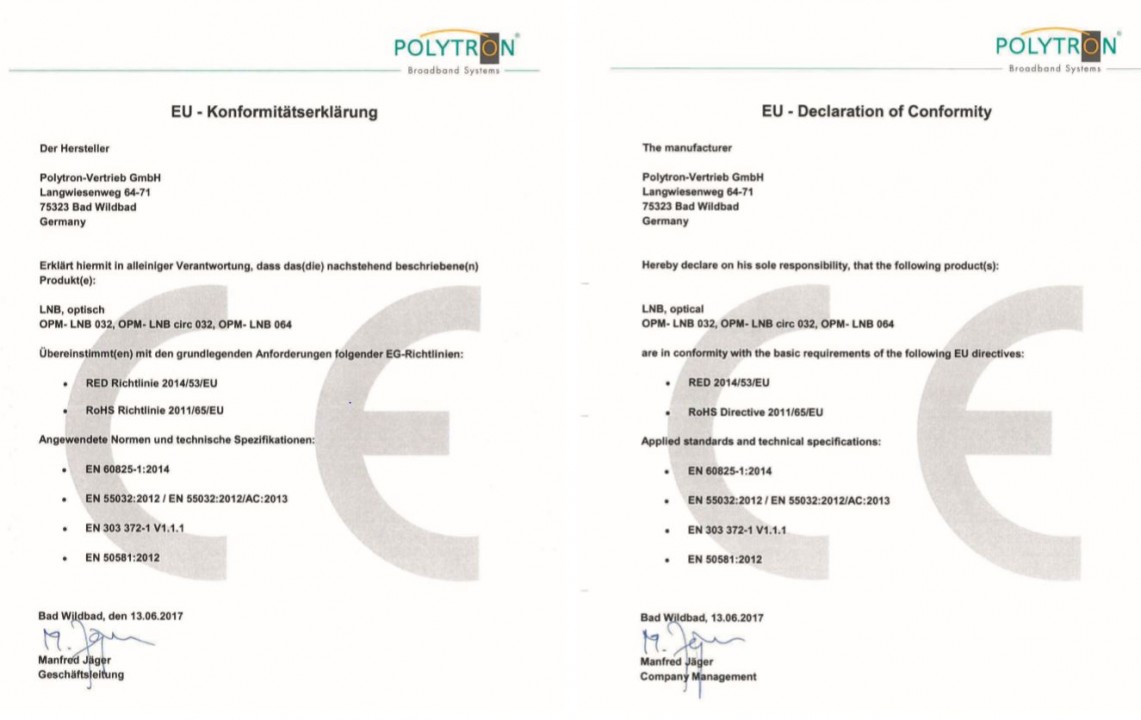

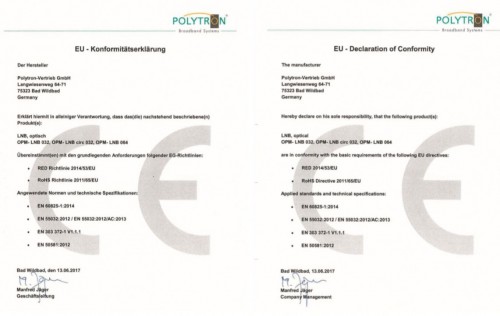

Polytron_optisches-LNB_Konformitaetserklaerung

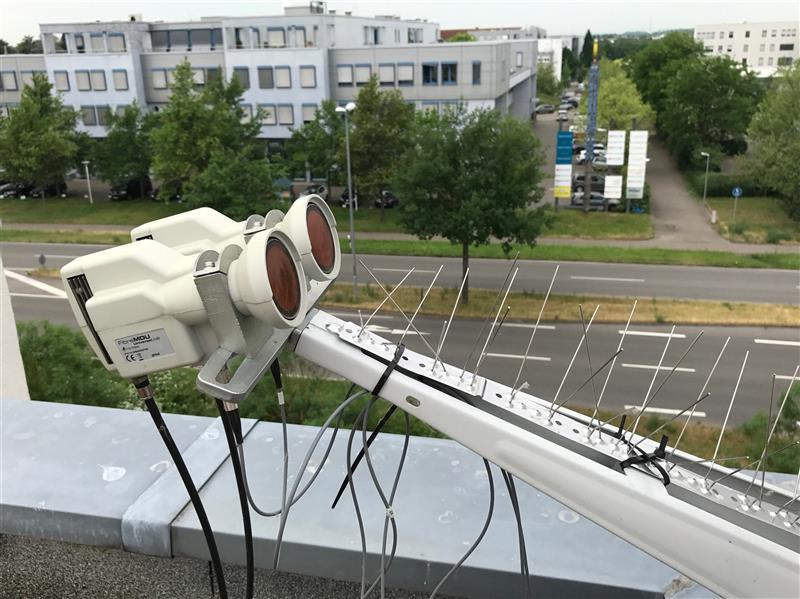

optische-LNBs-Multifeedanlage_2-Satelliten_FibreMDU


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 19601
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 409 Mal
Danksagung erhalten: 477 Mal
Kontaktdaten:

Re: Polytron optisches LNB OPM-LNB 032/064 (32-/64-fach - FibreMDU)

Ungelesener Beitragvon techno-com » 15. Oktober 2019 15:32

Dateianhänge

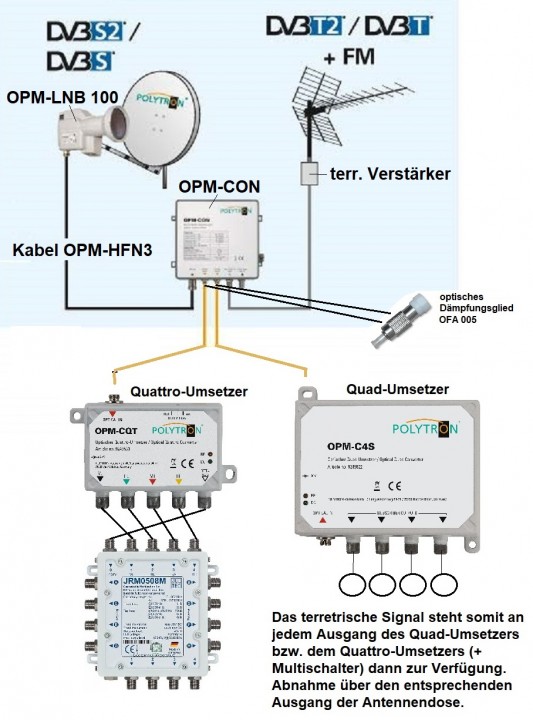

Polytron OPM-LNB 100 KitSet-Beispiel
