Polytron PCU 4000 Kopfstellen-Basiseinheit m 4 Triple Tunern

Ungelesener Beitragvon techno-com » 20. März 2015 14:25

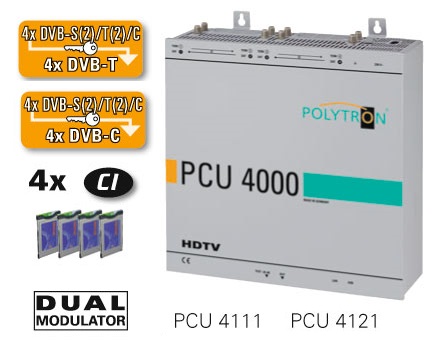

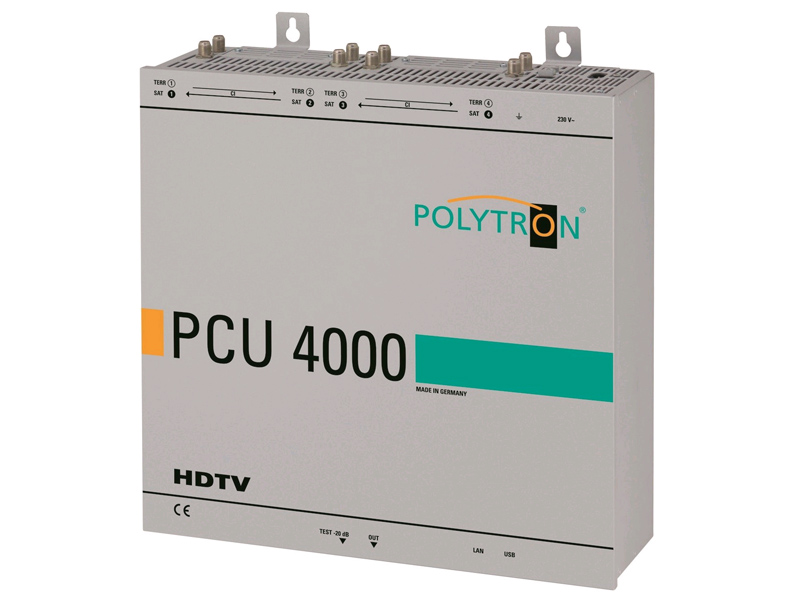

Polytron PCU 4000 Kopfstellen-Basiseinheit mit 4 Triple Tunern (Umsetzung 4x DVB-S/S2/C/T/T2 Transponder in DVB-C / DVB-T / DVB-S2)

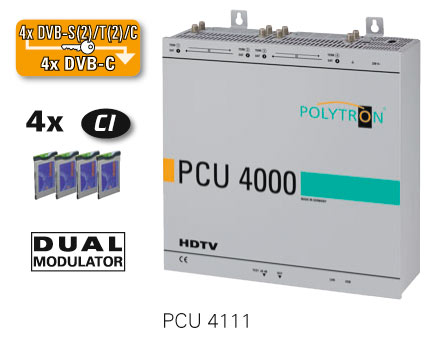

Polytron PCU 4111 = DVB-C Umsetzung / Polytron PCU 4121 = DVB-T Umsetzung / Polytron PCU 4141 = DVB-S/S2 Umsetzung)
Shoplink

Die Universal-Kopfstelle PCU 4111/4121/PCU4141 setzt die Signale von vier SAT-Transpondern, vier terrestrischen oder vier Kabelkanälen in DVB-C/T/S2 um. Die vier Eingänge sind jeweils mit einer CI-Schnittstelle zur Dekodierung verschlüsselter Signale versehen. Durch die Dual-Modulatoren können bei Bedarf die gewählten Kanäle auf zwei Ausgangskanäle aufgeteilt werden, um Bandbreitenengpässe zu umgehen. Über die USB-Schnittstelle können die Kopf­stellen bei Bedarf schnell und einfach umprogrammiert werden. Funktionen wie LCN, NIT, TSP und LAN-Steuerung runden den praxisorientieren Funktionsumfang ab. Hochwertige Bauteile und die hauseigene ?Made in Germany? Entwicklung und Produktion der Kompakt-Kopfstellen ermöglichen den Aufbau zuverlässiger und langlebiger Empfangsanlagen.

- Triple-Tuner: Eingangssignale wählbar
- 4x CI Steckplätze MPEG 2 und MPEG 4 kompatibel
- Ausgangssignal umschaltbar
- Ausgangskanäle frei wählbar zwischen 112-862 MHz
- Nachbarkanal-tauglich
- Pegeldämpfung 0-12 dB
- Eingebaute LNB-Spannungsversorgung (PCU4141)
- Temperatur-gesteuerte Lüfter Dual-Modulator-Funktion
- Transponderinhalte löschbar TSP
- Logical Channel Numbering LCN
- Network Information Table NIT kompatibel
- vorprogrammiert
- LAN-Steuerung über Netzwerk und USB-Steuerung eingebaut
- Made in Germany

Empfangsart flexibel anpassen
Durch die innovativen Triple-Tuner in der PCU-Kopfstelle können Sie die Empfangsart der einzelnen Tuner unabhängig und flexibel bestimmen.
Ob DVB-S(2), DVB-T(2), DVB-C oder alle drei - Sie entscheiden je nach Gegebenheit, was Ihre Kopfstelle können soll. Ganz einfach mit nur 1 Mausklick in der Programmiersoftware.

Inhalte flexibel gestalten
In einer PCU-Kopfstelle haben Sie die Möglichkeit in den Datenstrom einzugreifen. Sie können beispielsweise unerwünschte Programme eines Transponders entfernen, eine LCN-Zuordnung erstellen und die Anlage auf anbieter-spezifische Receiver programmieren (NIT). Zudem haben Sie die Möglichkeit den Inhalt eines Transponders auf zwei Ausgangskanäle aufzuteilen, um evtl. Bandbreitenbeschränkungen zu umgehen.
Die Kopfstellen besitzen vier integrierte Common Interface Steckplätze, so dass eine zentrale Entschlüsselung in der Gemeinschaftsanlage möglich ist.

Ausgangssignal flexibel wählen
Das Ausgangssignal der PCU-Kopfstellen lässt sich über ein Firmware-Update von DVB-C auf DVB-T und umgekehrt ändern. Die PCU Kopfstellen sind damit voll flexibel und universell einsetzbar.

Einstellungen flexibel anpassen
Die einfache PC-Programmierung und die integrierte LAN-Steuerung ermöglichen eine flexible und zuverlässige Verwaltung der Anlage.

Universeller Einsatz
Ob Modernisierung bestehender Anlagen bei Verwendung der Bestandverkabelung oder Neuinstallation - mit der POLYTRON PCU-Serie errichten Sie Fernsehempfangsanlagen auf dem neuesten Stand der Technik.

Kompromisslos: Made in Germany
Die hohe Qualität der Bauteile und die durchdachte technische Ausführung erhöhen die Lebensdauer der Kopfstelle. Einmal installiert versorgt die Anlage die Teilnehmer über Jahre mit hochwertigen TV- und Radio-Signalen.
Dateianhänge

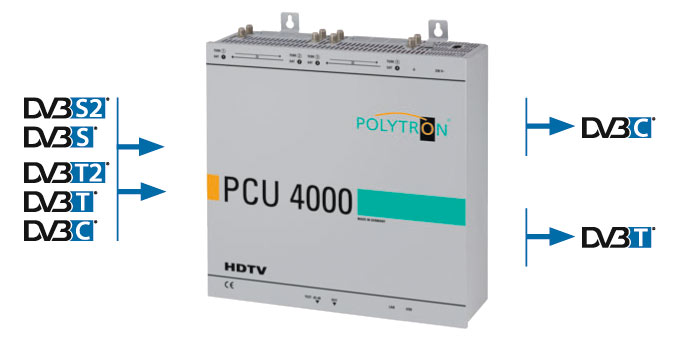

PolytronPCU4000_4111_4121_DVB-S2_DVB-C_DVB-T

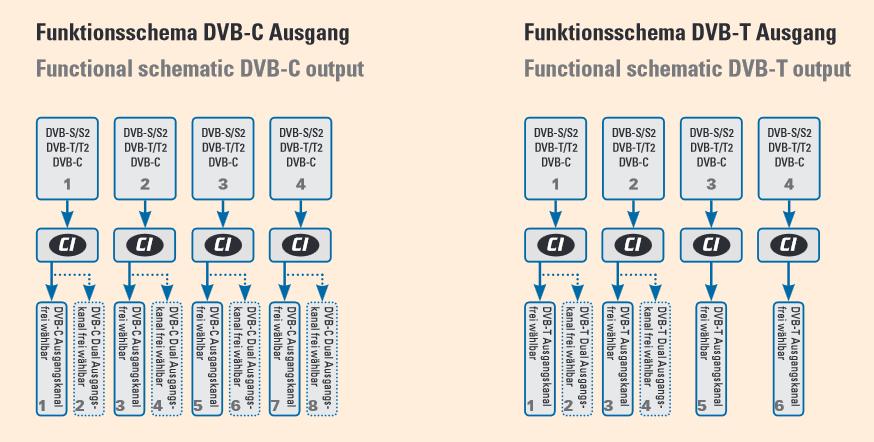

PolytronPCU4000_4111_4121_DVB-S2_DVB-C_DVB-T_Schema
Polytron_PCU4111_PCU4121
Polytron_PCU4111
Polytron_PCU4121
Polytron_PCU4111_PCU4121_Technik_DVB-C_DVB-T

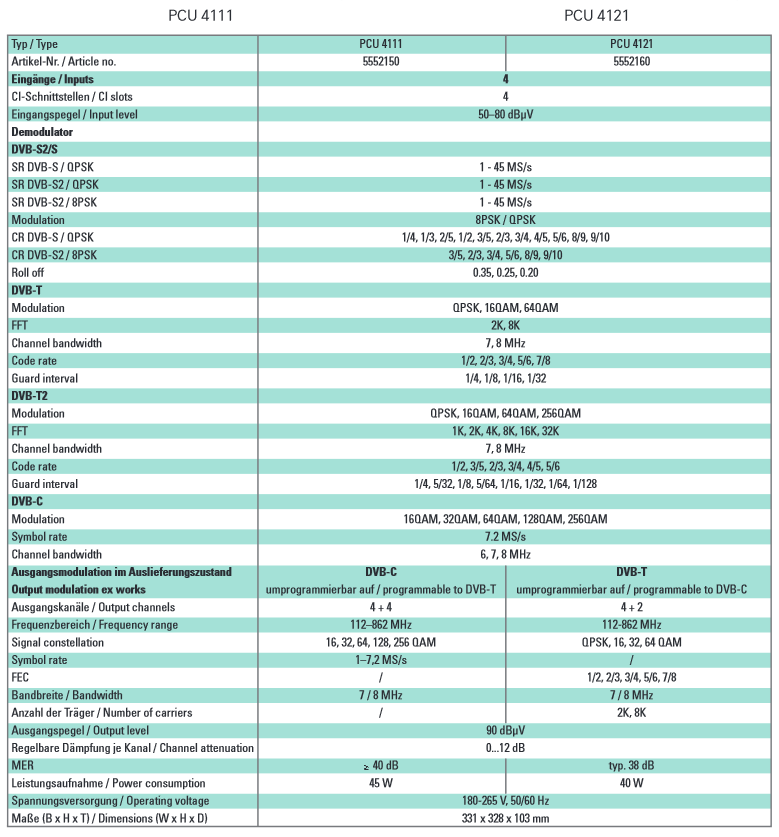

Polytron_PCU4000_PCU4111_PCU4121_technische-Daten_DVB-C_DVB-T

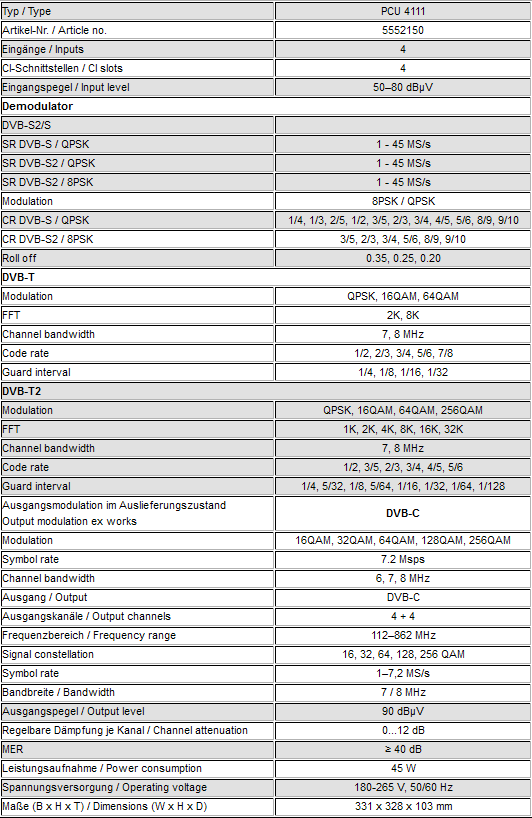

Polytron_PCU4111_technische-Daten_DVB-C

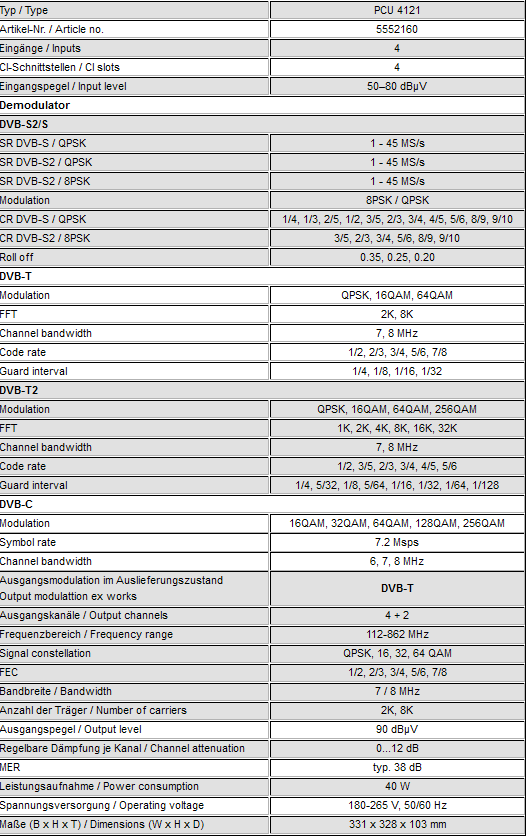

Polytron_PCU4121_technische-Daten_DVB-T
Polytron_PC-Programmierung

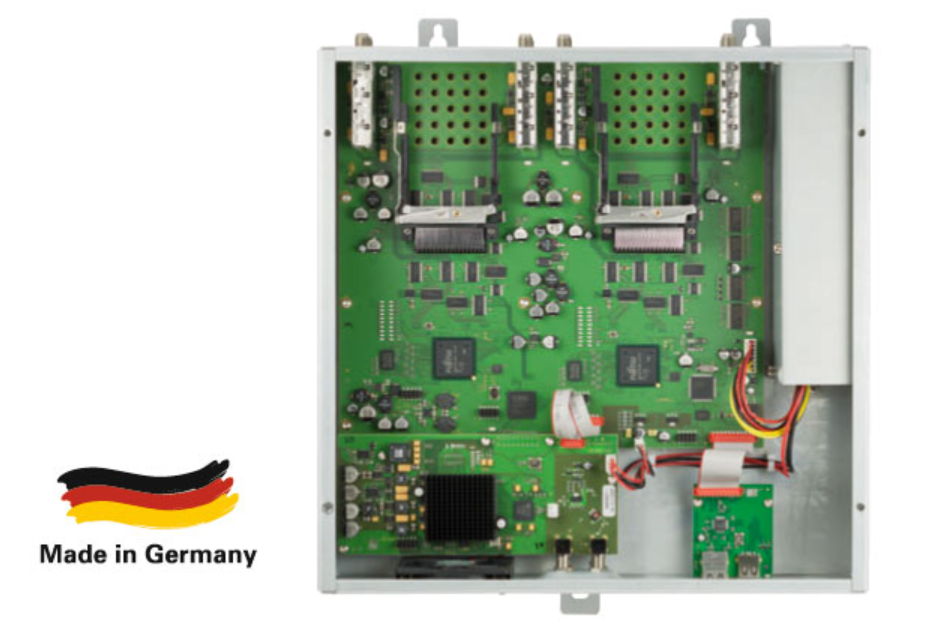

Polytron_Made-in-Germany
Polytron_PCU4000_PCU4111_PCU4121_DVB-C_DVB-T-Datenblatt_deutsch.pdf
Polytron_PCU4000_PCU4111_PCU4121_DVB-C_DVB-T-Datenblatt_deutsch
(3.15 MiB) 227-mal heruntergeladen
Polytron_PCU4000_1

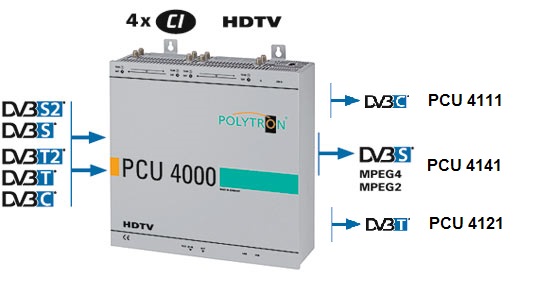

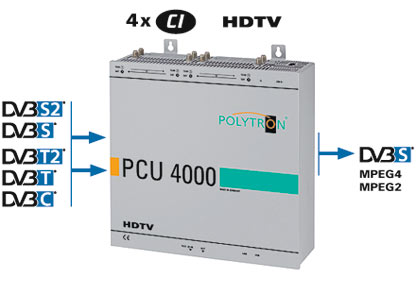

PolytronPCU4141_DVB-S2

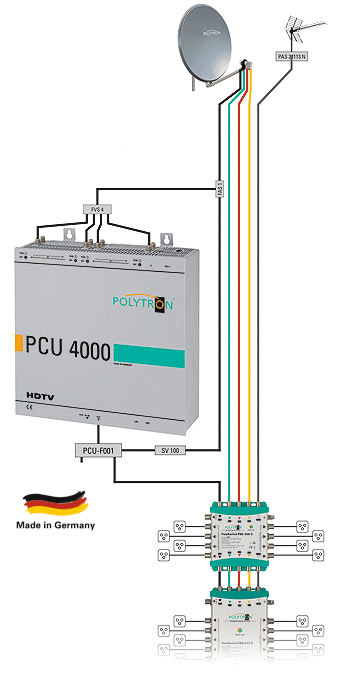

PolytronPCU4141_Anlagenbeispiel
PolytronPCU4141_Schema

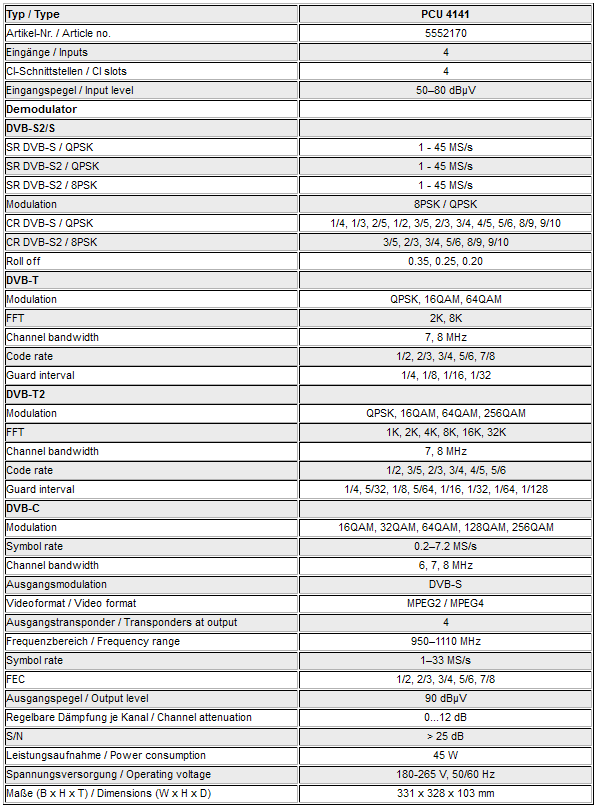

PolytronPCU4141_technische_Daten
Polytron_Bedienungsanleitung PCU4141_DVB-S2_deutsch.pdf
Polytron_Bedienungsanleitung PCU4141_DVB-S2_deutsch
(2.36 MiB) 356-mal heruntergeladen

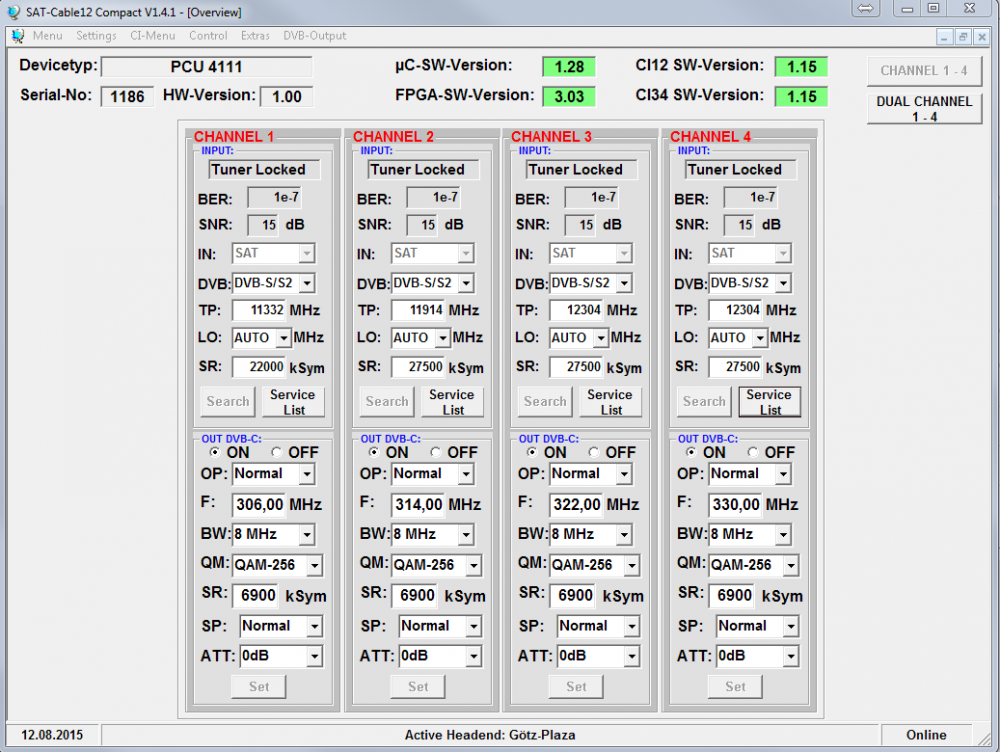

Polytron_PCU4111_Programmierung-LAN_Netzwerk-Admin

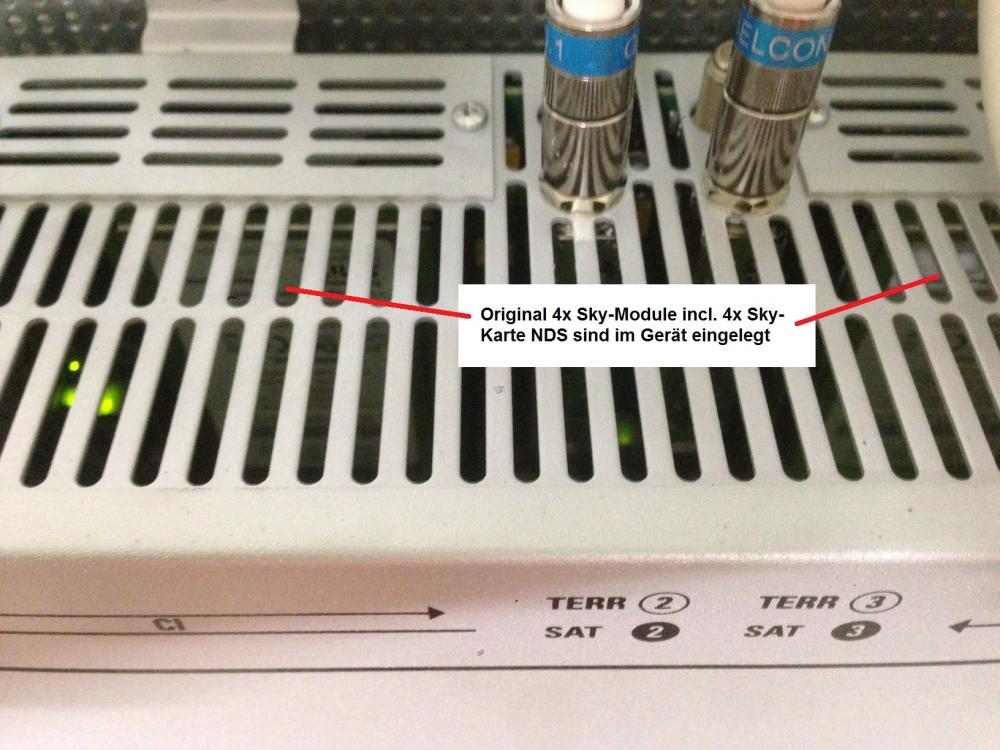

PolytronPCU4111_Sky-Transponder-Einspeisung_Module1
PolytronPCU4111_Sky-Module_Einspeisung_HDTV


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18624
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 458 Mal
Kontaktdaten:

Re: Polytron PCU 4000 Kopfstellen-Basiseinheit m 4 Triple Tu

Ungelesener Beitragvon techno-com » 15. August 2015 09:27

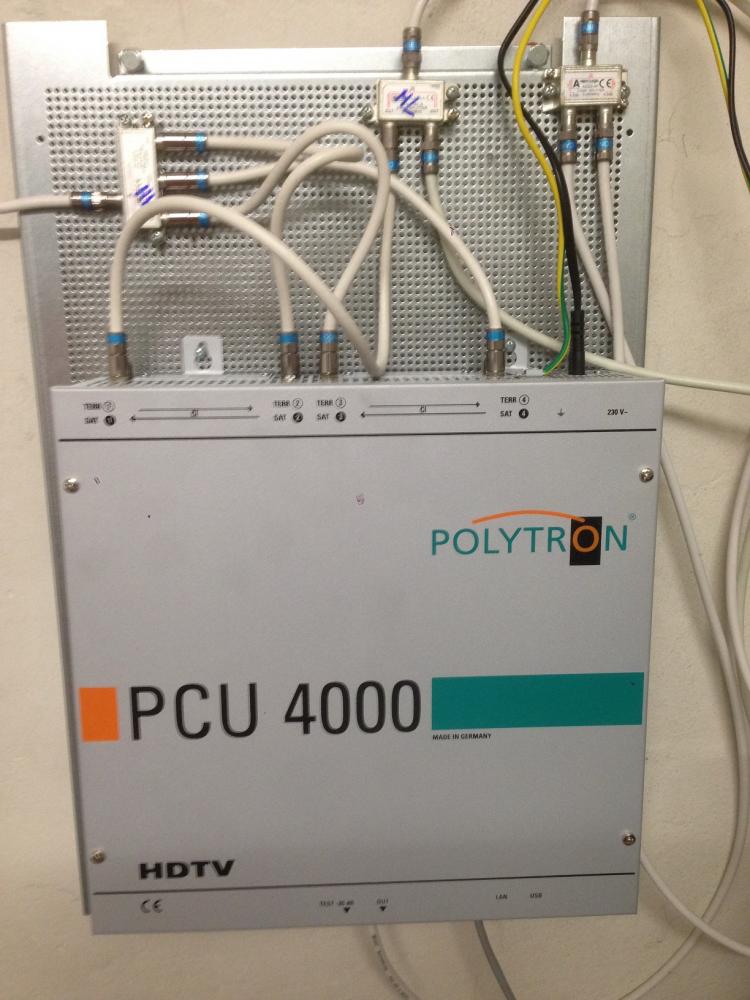

Umsetzung einer solchen Anlage dokumentiert hier im Forum => Beispiel einer verbauten Anlage Polytron SPM 1000 digi
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18624
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 458 Mal
Kontaktdaten:

Re: Polytron PCU 4000 Kopfstellen-Basiseinheit m 4 Triple Tunern

Ungelesener Beitragvon techno-com » 8. März 2016 12:35

Die Kompakt-Kopfstelle PCU 4000 kann jetzt noch mehr!

Die volle Bandbreite ins DVB-T Netz

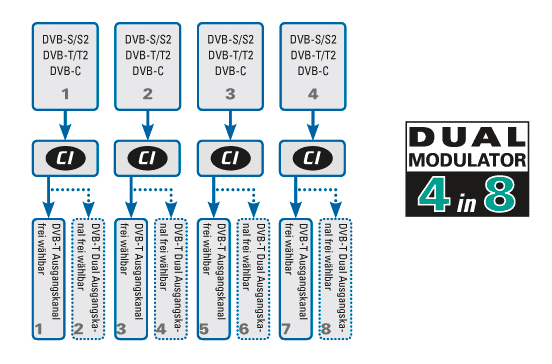

Die DVB-T-Ausgangskanäle der PCU 4000 wurden von 4 + 2 auf 4 + 4 erweitert, d.h. jetzt können alle vier Eingänge auf acht Ausgänge gesplittet werden.
Es stehen dann auch bei DVB-T am Ausgang 4 Dualmodulatoren = 8 Ausgangs¬kanäle zur Verfügung.
Polytron_PCU4121_DVB-T_neue-Software_4xDualmodulator_8Ausgangskanaele

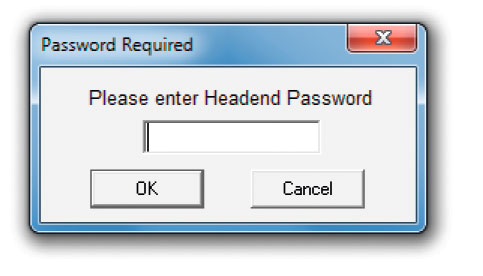

Passwort-Option: Schutz vor unberechtigtem Zugriff
Mit der neuen Software ist die Vergabe eines PIN-Codes möglich, um installierte Anlagen vor unberechtigten Zugriffen zu schützen.
Polytron_PCU4000_PIN-Schutz

Verbesserte Überwachung der CI-Schnittstelle
Die Überwachungs- und mögliche Reboot-Intervalle wurden verkürzt, um die Zuverlässigkeit der Anlage weiter zu optimieren.

Entschlüsselung von Untertiteln mit eigener PID
Die neue Software unterstützt die Entschlüsselung von Untertiteln.
Bestehende Anlagen können durch ein kostenloses Firmware-Update auf den neuesten Stand gebracht werden. Hier in der Anlage können Sie die neueste Software-Version incl. den dafür benötigten PC-Programmen (Programmer) direkt herunterladen.

Bei Polytron erhalten Sie Software-Updates mit neuen Funktionen stets kostenlos. Anregungen zur Verbesserung unserer Software sind uns immer willkommen.

PCU 4000
Umsetzung von 4 Eingangssignalen

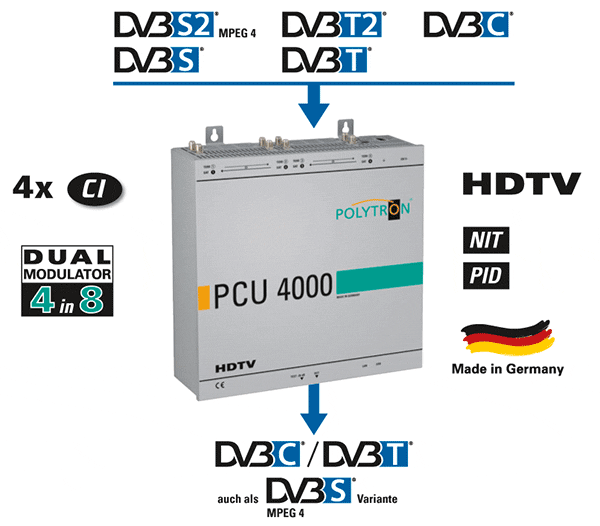

Polytron_PCU4000_4in8_Dualmodulator_Update_DVB-T_Variante
Dateianhänge
Polytron_PCU4000_Softwareupdate_Kompakt-Kopfstellen_SATC12_V148.zip
QAM 16 EM, QAM 12 EM, QAM 8 EM, PCU 4000, QAM 4-S, QAM 4 CI-S, QAM 4 CI-TC, COF 4-S, COF 4 CI-S, COF 4 CI-TC

Zur Verbindung vom PC/Laptop mit der Kompakt-Kopfstelle können Sie das im Auslieferungszustand beiliegende Standard-USB-Kabel verwenden.

WICHTIG! Beachten Sie bitte die Informationen in der Bedienungsanleitung zum Anschluss der Kompakt-Kopfstelle an den PC/Laptop, zur Bedienung der Software sowie zum Updatevorgang.

Programmier- / Update-Software QAM 16, QAM 12, QAM 8, PCU 4000, QAM 4 ‒ Version 1.48. 29.02.2016
(37.14 MiB) 197-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18624
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 458 Mal
Kontaktdaten:

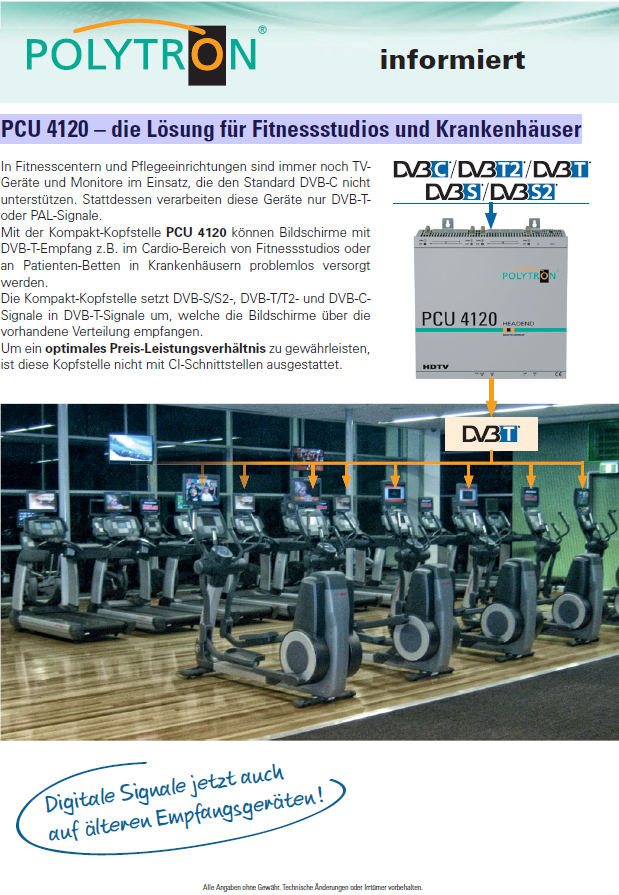

PCU 4120 – die Lösung für Fitnessstudios und Krankenhäuser

Ungelesener Beitragvon techno-com » 20. Oktober 2017 11:02

PCU 4120 – die Lösung für Fitnessstudios und Krankenhäuser (Hotels, Pensionen, Altenheime, etc.)

In Fitnesscentern und Pfl egeeinrichtungen sind immer noch TV Geräte und Monitore im Einsatz, die den Standard DVB-C nicht unterstützen. Stattdessen verarbeiten diese Geräte nur DVB-Toder PAL-Signale.
Mit der Kompakt-Kopfstelle PCU 4120 können Bildschirme mit DVB-T-Empfang z.B. im Cardio-Bereich von Fitnessstudios oder an Patienten-Betten in Krankenhäusern problemlos versorgt
werden.
Die Kompakt-Kopfstelle setzt DVB-S/S2-, DVB-T/T2- und DVB-C Signale in DVB-T-Signale um, welche die Bildschirme über die vorhandene Verteilung empfangen.
Um ein optimales Preis-Leistungsverhältnis zu gewährleisten, ist diese Kopfstelle nicht mit CI-Schnittstellen ausgestattet.

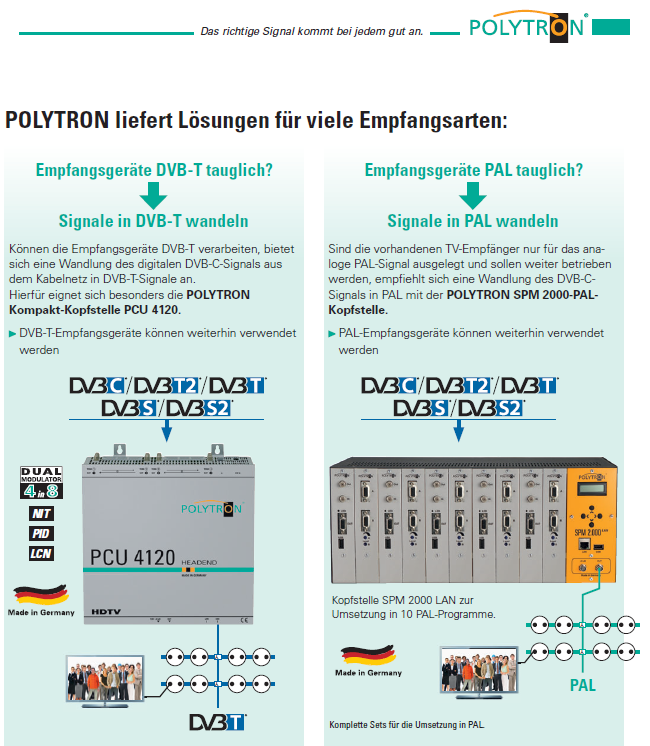

Empfangsgeräte DVB-T tauglich? => Signale in DVB-T wandeln
Können die Empfangsgeräte DVB-T verarbeiten, bietet sich eine Wandlung des digitalen DVB-C-Signals aus dem Kabelnetz in DVB-T-Signale an.
Hierfür eignet sich besonders die POLYTRON Kompakt-Kopfstelle PCU 4120.
=> DVB-T-Empfangsgeräte können weiterhin verwendet werden.

Empfangsgeräte PAL tauglich?
Sind die vorhandenen TV-Empfänger nur für das analoge PAL-Signal ausgelegt und sollen weiter betrieben werden, empfiehlt sich eine Wandlung des DVB-C Signals in PAL mit der POLYTRON SPM 2000-PAL Kopfstelle.
=> PAL-Empfangsgeräte können weiterhin verwendet werden


Gut zu wissen => Was ist der Unterschied von QAM-/COF- zu PAL-Aufbereitung ?
Dateianhänge
Polytron_Kanalaufbereitung_PCU4120_Fitnessstudio_Krankenhaeuser_Hotels_Pensionen_1.PNG
Polytron_Kanalaufbereitung_PCU4120_Fitnessstudio_Krankenhaeuser_Hotels_Pensionen_1
Polytron_Kanalaufbereitung_PCU4120_Fitnessstudio_Krankenhaeuser_Hotels_Pensionen_2.PNG
Polytron_Kanalaufbereitung_PCU4120_Fitnessstudio_Krankenhaeuser_Hotels_Pensionen_2
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18624
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 458 Mal
Kontaktdaten:

Re: Polytron PCU 4000 Kopfstellen-Basiseinheit m 4 Triple Tunern

Ungelesener Beitragvon techno-com » 26. Juni 2018 11:48

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18624
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 458 Mal
Kontaktdaten:

Re: Polytron PCU 4000 Kopfstellen-Basiseinheit m 4 Triple Tunern

Ungelesener Beitragvon techno-com » 16. November 2018 11:08

Produktvideo

Alles über die Installation und Programmierung der Kopfstelle PCU 4121 von POLYTRON auf Youtube. Hier erfahren Sie ausführlich, wie man einen SAT-Transponder einstellt und erhalten Tipps für die korrekten Einstellungen am Ausgang der Kopfstelle.

https://www.youtube.com/watch?v=viMz8Dvxdns&feature=youtu.be
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu Kopfstationen / Kanalaufbereitung“
